Введение

Автоматическое повторное включение (АПВ) выключателей в современных энергосистемах является одним из основных средств повышения надежности работы энергосистем и бесперебойности питания потребителей. Длительный опыт эксплуатации показал, что значительное количество нарушений изоляции электроустановок вообще и воздушных линий в особенности является неустойчивым и самоустраняется после снятия напряжения. Такие повреждения возникают в результате грозовых перекрытий изоляции, схлестывания проводов при ветре и сбрасывания гололеда, падения деревьев, задевания проводов линий движущимися механизмами (краны, стогометатели). Если время действия релейной защиты невелико, то электрическая дуга, возникшая в месте нарушения изоляции, не успеет нанести значительные повреждения (перегорание проводов, полное разрушение изолятора) и включенная повторно линия остается в работе, т. е. происходит успешное АПВ. Устойчивые повреждения, такие как обрыв проводов, замыкание проводов оборванным грозозащитным тросом, поломки и падения опор, происходят значительно реже. В этих случаях АПВ является неуспешным, линия снова отключается релейной защитой [].

Устройства автоматического повторного включения (АПВ) применяются для быстрого восстановления питания потребителей или межсистемных и внутрисистемных связей путем автоматического включения выключателей, отключенных устройствами релейной защиты или по иным причинам, не связанным с оперативным воздействием. АПВ используется для автоматического включения различного оборудования напряжением выше 1 кВ. Являются одним из важнейших и самым сложным элементом автоматики управления выключателем.

На оборудовании, расположенном на открытом воздухе (воздушные линии электропередачи, ошиновка трансформаторов, сборные шины ОРУ) довольно часто возникают короткие замыкания, вызванные внешними причинами (удары молнии, воздействие грузоподъемных механизмов, животных и птиц) или неудовлетворительным состоянием самого оборудования (касание растительностью, схлестывание проводов и т. п.), которые в некоторых случаях достаточно быстро самоустраняются. Применение АПВ в этих случаях позволяет сократить время восстановления нормальной работы сети. Повторные включения при неустойчивых повреждениях принято называть успешными если на ВЛ возникают повреждения, которые не могут самоустраниться (обрывы проводов, тросов или гирлянд изоляторов, падение или поломка опор и т. д). Такие повреждения называют устойчивыми. При повторном включении ВЛ, на которой произошло устойчивое повреждение, вновь возникает КЗ, и она вновь отключается защитой. Повторные включения линий при устойчивых повреждениях называются неуспешными.

Применение АПВ позволяет использовать подстанции с отделителями и короткозамыкателями на стороне высокого напряжения трансформаторов. Включение короткозамыкателя приводит к возникновению искусственного короткого замыкания на землю, отключаемого защитами в голове линии. В бестоковую паузу отключается отделитель, после чего АПВ восстанавливает работу транзита.

В чем разница между кабелем и проводом?

Основное отличие кабеля от провода — это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.

Изоляция

Так как кабель может прокладываться в разных, в том числе агрессивных средах, то изоляция кабеля должна быть рассчитана на это. Для прочности дополнительно добавляют броню — металлическую оплётку, каждую жила кроме изоляции, может быть покрыта дополнительной плёнкой, а пространство между жилами заполнено абсорбентом (тальком) — для впитывания влаги и ухудшения горения.

Проводу же всего этого не требуется, он имеет один слой ПВХ изоляции.

Маркировка

Все электротехнические изделия снабжаются маркировкой, которая подробно описывает их характеристики и предназначение. Надписи на кабелях и проводах имеют свои различия.

Маркировка проводов расшифровывается так:

1. Наличие буквы «А» на первом месте говорит о том, что проводник алюминиевый. Если первая не «А» — медный.
2. Литера «П» указывает на наличие 1 провода, «ПП» — 2 или 3 плоских жил.
3. Следующая буква рассказывает о материале изоляции жил: «П» — полиэтилен, «Р» — резина, «В» — поливинилхлорид, «Л» — оплетка из хлопчатобумажной пряжи.
4. Если после обозначения оболочки следует «Н», это указывает на дополнительный защитный слой из негорючего найрита, «В» — из ПВХ.
5. Если в проводе присутствует гибкая токоведущая сердцевина, ее обозначают литерой «Г».
6. Многожильные изделия с противогнилостным покрытием маркируют «ТО».
7. Цифры в коде указывают на тип полиэтилена и сечение проводника.

При маркировке кабелей ГОСТ установил такой порядок:

1. Материал жилы («А» — алюминий, отсутствие буквы — медь).
2. Тип («К» — контрольный, «КГ» — гибкий).
3. Изоляция («П» — полиэтилен, «В» — поливинилхлорид», «Р» — резина, «НГ» — негорючая, «Ф» — фторопластовая).
4. Бронь или внешняя оболочка («А» — алюминиевая», «С» — свинцовая, «П» — полиэтилен, «В» — поливинилхлорид», «Р» — резина, «О» — покрытие всех фаз, «Пв» — полиэтилен вулканизированный).
5. Защитный слой («Б» — броня с антикоррозийным покрытием, «Бн» — негорючая броня, «2г» — двойная полимерная лента, «Шв» — поливинилхлоридный шланг, «Шп» — полиэтиленовый шланг, «Шпс» — шланг из самозатухающего полиэтилена).

Кроме этих обозначений, существует много других, которые указывают на специальные характеристики. Например, литера «Э» в начале кода указывает на то, что кабель электрический. Эта же буква в середине говорит о наличии экрана.

Сразу после буквенного обозначения следует цифровое, в котором первое число сообщает о количестве жил, второе — их сечении.

На кабелях обязательно указывается индекс напряжения — «W». Число за ним расшифровывается так: 1 — до 2 кВ, 2 — до 35 кВ, 3 — более 35 кВ.

Условия применения

Провода используются только для распределения внутри электрических устройств. В остальных случаях применяется кабель. Это продиктовано спецификой оборудования, необходимостью использования большого количества жил. Кроме того, они имеют повышенную защиту от повреждений.

Срок службы

Срок эксплуатации кабеля может достигать 30 лет и более ввиду наличия двойной защиты в виде изоляции и брони. Провод способен прослужить примерно в 2 раза меньше.

Напряжение питания

В зависимости от сферы применения и по ПУЭ бывает важно, какой токопроводящей силой обладает кабель или провод. Первый вид оснащен как минимум двойной защитой и повышенной стойкостью материала изоляции. Он может использоваться для высокого напряжения, достигающий сотен киловольт

Он может использоваться для высокого напряжения, достигающий сотен киловольт.

Провода же используют для напряжения до 1 кВ. По этой причине все производственные и высотные линии собирают исключительно из кабелей, а применение провода реализуется для сборки электроприборов.

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

• Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
• Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
• Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
• Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную

Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Расшифровка АПВ

Прежде всего, следует разобраться с основными техническими параметрами с разновидностями, поскольку, несмотря на то, что провода однотипны, технология их изготовления отлична. Благодаря расшифровке аббревиатуры это можно четко проследить:

• А — провод с алюминиевыми жилами (материал дешевый и легкий, приемлемый по токопроводящим свойствам и гибкости);
• П — тип источника — провод (в отличие от шнура, провод имеет повышенную гибкость и создается с изоляционным слоем);
• В — винил или поливинилхлоридная изоляция провода (материал обладает достаточно стабильными диэлектрическими свойствами, которые при соблюдении эксплуатационных условий сохраняются в течение продолжительного времени, не менее 15 лет).

Как правило, после букв в маркировке идут цифры. Они обозначают номинальный тип проводникового сечения. К примеру, АПВ 16 говорит о 16-миллиметровом квадратном сечении. Всего есть 11 сечений у провода АПВ, начиная от 2,5 квадратных миллиметров, заканчивая 120 квадратными миллиметрами.

Виды проводов АПВ

АПВ отличаются друг от друга визуально по цвету и сечению. АПВ 4 имеет одну литую жилу в соответствующем сечению. Это правило касается всех проводниковых типов сечения до 16 квадратных миллиметров. До этого размера провод имеет гибкую и удобную в монтаже структуру. С повышением сечения жилы выпускать одножильный провод неудобно по монтажу и экономике. По этой причине провода, имеющие номинальное сечение в 25-35 квадратных миллиметров включают в себя семь жил, скрученных между собой. Для проводов, имеющих номинальное сечение в 50 квадратных миллиметров применяется скручивание 19 проволок. Из-за этого характеристика провода АПВ помогает его изгибать в достаточной мере. Также это снижает поломку провода во время многократного изгибания.

Характеристики

Провод АПВ отличается низкой температурой плавления и достаточно быстрой потерей своих свойств во время переламывания. Основным параметром выбора провода считается предельно возможный радиус проводникового изгиба. Механические проводные характеристики с другими сечениями помогают делать изгиб радиуса не более 10 наружных диаметров. Это немного. По этой причине данный провод рекомендуется применять, только если есть небольшой радиус изгиба.

Провод выдерживает температуру от -50 до 70 градусов, благодаря чему его можно применять в горячем цеху или другом помещении, где есть специальный температурный режим. Поливинилхлоридная изоляция проводника плохо переносит агрессивную наружную среду. Из-за этого применять такой провод для наружных работ не следует.

Важным параметром служат электрические проводниковые характеристики. От них зависит пропускная способность изделия со сферой его применения. Основным электрическим параметром служит сопротивление. Оно равняется, в среднем 5 ом на километр.

Среди других технических характеристик необходимо отметить номинальное проводниковое сечение в 450 или 750 вольт, работу при 100% относительной влажности воздуха, если температура окружающей среды не превышает 35 градусов. Срок службы проводов составляет 15 лет. Класс проводниковой гибкости составляет один или два.

Кроме того, каждый провод АПВ устойчив к синусоидальному типу вибрации при частоте в 2000 Герц, где амплитуда ускорения составляет в 200 метров в секунду. Устойчивость к пиковому ускорению составляет 15000 метров в секунду при длительности воздействия в 2 миллисекунды. Также изоляция проводника отличается устойчивостью к плесени.

Источник

Провод АПВ: технические характеристики, сечения, применение

Электромонтеры регулярно монтируют щиты или делают ремонт различных цепей, для чего приходится делать перемычки. Для этого используют одножильные провода. Они бывают различных классов гибкости с медными или алюминиевыми жилами. Один из таких – провод АПВ, давайте рассмотрим его характеристики и назначение подробнее.

Расшифровка маркировки

Начнем описание провода АПВ с расшифровки аббревиатуры. Отечественная маркировка кабельной продукции обычно состоит из нескольких букв. Каждая из них несет свой смысл и указывает на состав и характеристики изделия. Как расшифровывается маркировка АПВ? Она расшифровывается следующим образом:

• А – материал жилы, алюминий;
• П – тип продукции, провод;
• В – материал изоляции, ПВХ.

Всегда после маркировки идет цифра – это количество жил и площадь их поперечного сечения. Если цифра одна – то это только площадь поперечного сечения. Провод АПВ всегда одножильный с одним слоем изоляции.

Пример: АПВ 4 – площадь поперечного сечения токопроводящей жилы 4 кв. мм.

Особенности конструкции

Поговорим о том, из чего состоит установочный провод АПВ. Конструкция достаточно простая, он состоит из одной однопроволочной (монолитной, жесткой) токопроводящей жилы из алюминия до 16 кв. мм. АПВ с сечением жил 25-35 кв. мм – из свитых 7 проволок.

Это делает толстый провод более гибким, что повышает удобство при работе с ним. При сечениях жилы от 50 кв. мм свивают не меньше, чем 19 проволок.

Повышение гибкости за счет использование многопроволочной конструкции жилы снижает риск переломить кабель, делает его удобнее в процессе монтажа, и выполнения соединений.

Толщина изоляции также зависит от площади поперечного сечения ТПЖ, например:

• при сечении от 2,5 до 6 (включительно) номинальная толщина изоляции 0,8 мм, а минимальная – 0,62 мм;
• при 10-16 кв. мм, номинальная – 1 мм, а минимальная – 0,8 мм;
• 25-35 кв. мм, номинальная – 1,2 мм, а минимальная 0,98 мм;
• 50 кв. мм, номинальная 1,4 мм, минимальная 1,15 мм.

Для удобства и наглядности при работе с собранной схемой провода могут иметь различную цветовую маркировку, либо одноцветную, либо в виде двух разноцветных полос (по требованию). Ниже приведены типовые цвета изоляции с буквенным сокращением (используется для того, чтобы указать цвет на схеме):

1. Белый или серый – Б.
2. Желтый, оранжевый, фиолетовый – Ж.
3. Розовый, красный – К.
4. Синий или голубой – С.
5. Зеленый – З.
6. Коричневый – Кч.
7. Черный – Ч.
8. Зелено-желтый (цвета заземления, полосатый) – Ж-З или З-Ж.

Производители провода марки ППВ

В настоящее время существует очень много фабрик по производству кабельной продукции. Чтобы не приобрести на подделку, рекомендуется выбирать самые надёжные из них. Если потребитель не знает, какой фабрике отдать предпочтение, он всегда может посетить форум электриков, которые точно подскажут, какие фирмы наиболее востребованы.

При выборе кабельной продукции, необходимо обращать внимание на сертификат, который обязан предоставить продавец. В нем прописан завод-производитель, дата изготовления кабеля и срок годности. Если продавец отказывается предоставить данный документ, то, возможно, изделие поддельное

На сегодняшний день насчитывается более 50 крупных заводов, поэтому перед приобретением товара необходимо изучить отзывы о каждом из них

Если продавец отказывается предоставить данный документ, то, возможно, изделие поддельное. На сегодняшний день насчитывается более 50 крупных заводов, поэтому перед приобретением товара необходимо изучить отзывы о каждом из них.

Ниже представлен список лидеров на российском рынке.

ОАО «Электрокабель»

Завод был основан в Московской области, в 1949 году прошлого века. На сегодняшний день в наличии имеется более 100000 тысяч видов типоразмеров проводов. Предприятие сотрудничает с большими фирмами в РФ и за рубежом, осуществляет доставку по авиалиниям и железным дорогам.

Процесс изготовления

ООО «Камский кабель»

Огромный завод кабельной продукции расположен в Перми. Производит кабели для самых крупных предприятий страны. В ассортименте более 55000 тысяч типов изделий. Завод получил широкую популярность не только в России, но и за ее пределами. Промышленные фабрики в Азии и Европе пользуются услугами этого предприятия. Данному производителю принадлежит 14% от всего кабельного бизнеса в России.

Важно! Основным плюсом будет то, что весь товар, представленный на сайте, всегда есть в наличии. Предприятие достаточно быстро изготавливает провода любой длины на заказ

ОАО «Севкабель»

Один из самых старых заводов в нашей стране, основанный в 1879 году. В номенклатуре более 30000 тысяч типоразмеров проводов. К концу 2020 года на предприятии планируется завершить масштабную модернизацию. В цехах установлено новейшее оборудование, а также, на территории завода есть испытательный центр. Поэтому вся продукция высокого качества. Завод имеет множество наград и положительных отзывов.

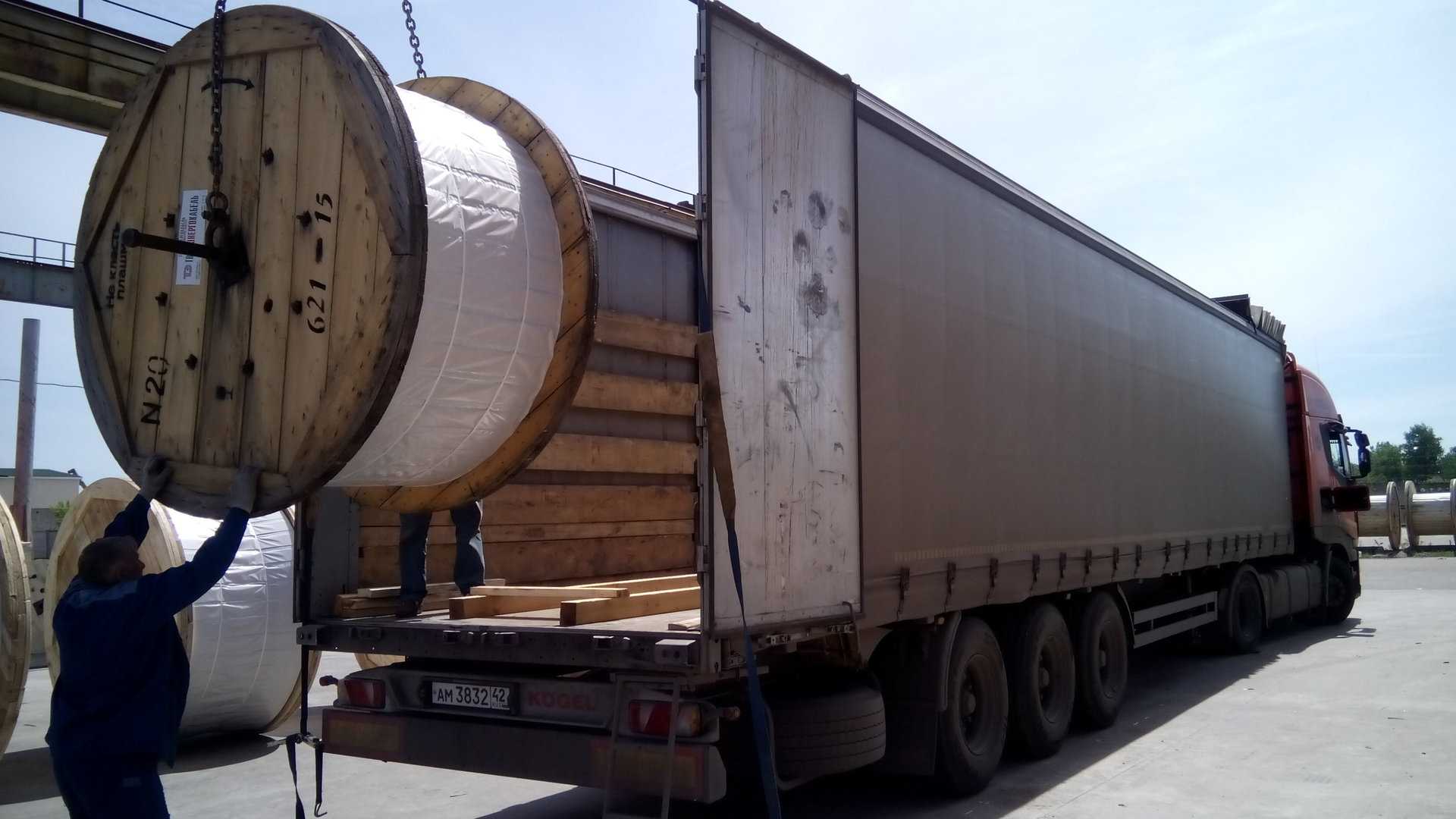

Правильная транспортировка

В заключении необходимо отметить, что провод ППВ достаточно часто используется для прокладки освещения в жилых помещениях и подключения различного оборудования. Кабель применяется не только в бытовых целях, но и на промышленных предприятиях. При монтаже, желательно, обратиться за помощью только к проверенным мастерам с большим опытом работы в данной сфере.

Поставки провода АПВ

Последним аспектом, на который стоит обратить внимание — это способ его поставки заказчику. Здесь то же есть некоторые важные детали

Прежде всего следует помнить, что провод достаточно ломок и поэтому его чрезмерное изгибание может привести к поломке или ухудшению физико-химических свойств

В связи с этим при выборе провода своими руками обратите внимание, чтоб бухта была свернута с радиусом не более 20 диаметров провода. При этом обычно в одной бухте должно быть около 100 метров провода

Другие размеры бухты оговариваются отдельно. При этом во всех случаях в бухте не должно быть кусков провода с длинной менее 20 метров.

При осмотре провода вас должна интересовать не только его цена

Обратите внимание на наличие знаков завода-изготовителя на бухте, наличие ГОСТа изготовления и даты. Кроме того, на бухте должна иметься сечение кабеля, его длина и масса

Последний параметр вы можете сравнить с нормируемыми значениями, приведенными в таблице ниже. Отличия не должны превышать 10%.

Предназначение АПВ

Основное предназначение АПВ в том, чтобы восстановить работу объекта электросистемы будь это потребитель, участок линии электропередачи, участок подстанции или электродвигатель. Обязательное условие существования АПВ — отсутствие запрета на осуществление включения во второй раз.

Причина, вызвавшей остановку работы объекта может быть неисправность на ВЛ или КЛ. К основным типам неисправности относятся короткие замыкания, схлесты проводов из-за сильной пляски или провиса, произошедшие во время сильного ветра, обледенение проводов, перекрытия воздушной изоляции и т. д.  После того, как причина отключения исчезает при помощи  АПВ на отключенную линию, или на объект мгновенно подается питание. Он остается под напряжением, продолжая работать, а потребитель продолжает получать электроэнергию безостановочно.

Повреждения, которые самоустраняются принадлежат к категории неустойчивых неисправностей, после кратковременного пропадания напряжения линия или объект снова начинает работу.

Работа АПВ происходит с задержкой времени от 0,2 – 0,5 до нескольких секунд в зависимости от напряжения в линии, чем выше напряжение, тем меньше выдержка времени. Так, на линии 110 – 500 кВ время срабатывания – 0,15 сек. Время действия устройства зависит также от сечения и материала проводов, чем меньше сечение проводов, меньше воздушный промежуток между проводами тем более не успешное срабатывание АПВ. Задержка времени необходима для возращения диэлектрической прочности изоляции воздушного промежутка в области горения дуги.

Рис. №1. Схема, поясняющая работу АПВ в современном микропроцессорном блоке защиты УМПЗ

Количество циклов и время выдержки задается уставками, для использования АПВ принимают во внимание кратность и время выдержки

АПВ применяется для питающих объекты (КЛ) кабельных и (ВЛ) воздушных линий электропитания, для секций и систем шин подстанции, а также комплексных распредустройств (КРУН), для двигателей и трансформаторов.

Максимальной эффективностью пользуются АПВ для защиты ВЛ, они входят в обязательный перечень защиты линии электропередач. Для КЛ, системы шин распределительной установки и трансформаторов применение АПВ не считается действенным, так как вероятность появления неисправности на этих объектах с последующим АПВ ничтожна мала. Для КЛ также редко происходит успешное АПВ, это следствие того, что расстояние между кабельным жилами очень мало, появившееся короткое замыкание приобретает устойчивый характер, появляются значительные разрушения в изоляции кабеля.

Наиболее распространенными считаются АПВ однократного действия, их устройство отличается простотой и, самое важное, в случае не успешного действия АПВ на линии пропадает вероятность получения еще большего повреждения на аварийном участке. Многократное АПВ применяют лишь в случае ВЛ с очень большой протяженностью, более 10 км, которая питает потребителей II–III категории и только в том случае, когда приемная подстанция не имеет АВР ввода и вводной выключатель рассчитан на то, чтобы выдержать многократное АПВ. Рис

№2. Схема линии с неселективной токовой отсечкой и АПВ. Схема демонстрирует действие КЗ, если оно произошло вне общей зоны действия защит 1 общ, а зоне действия ТО2 (место КЗ), то защита отключает линию W 2, линия W1 останется под напряжением, в том случае если КЗ будет устойчивым АПВ отключит линию

Рис. №2. Схема линии с неселективной токовой отсечкой и АПВ. Схема демонстрирует действие КЗ, если оно произошло вне общей зоны действия защит 1 общ, а зоне действия ТО2 (место КЗ), то защита отключает линию W 2, линия W1 останется под напряжением, в том случае если КЗ будет устойчивым АПВ отключит линию.

Это интересно: Как передается электроэнергия на расстоянии к потребителям: рассказываем по полочкам

Область применения, правила использования

Как любой другой провод, который по стандарту является установочным, ПВ 3 используют, выполняя монтажные работы осветительных сетей и силовых линий, подключение промышленных станков и оборудования, различных устройств и машин в быту и на производстве. Температурный диапазон параметров и физические характеристики пластиковой изоляции допускают прокладку в производственных или бытовых помещениях под штукатурку, в кабельных каналах и желобах, строительных пустотах и на открытых участках. Работы с кабельной канализацией, другими каналами наглядно докажут несомненное преимущество повышенной эластичности изделия.

ПВХ разрушается длительным облучением ультрафиолетом, составляющим значительную долю диапазона светового излучения дневного света. Эксплуатация открытым способом, тем более на улице, приведет к раннему внезапному разрушению изоляции, возможности коротких замыканий, созданию опасных аварийных ситуаций. Для таких случаев применяется продукция с полиэтиленовой защитой, не подверженной разрушению от света.

Установочный провод АПВ — ЛУЧШИЕ ЦЕНЫ

Расшифровка аббревиатуры АПВ

• А — говорит о том, что проводник выполнен из алюминия
• П — означает тип продукции — провод
• В — говорит о том, что в качестве материала изоляции используется ПВХ-пластикат

Конструктивные особенности провода АПВ

Установочный провод марки АПВ изготавливается в виде одной токопроводящей жилы из алюминия (1), изолированной поливинилхлоридным пластикатом (2).

Диапазон сечений жил АПВ от 2 мм2 до 120 мм2. Жила может быть выполнена однопроволочной, либо много проволочной. Монолитные АПВ производятся сечением до 25 мм2, выше используются скрутка тонкой алюминиевой проволоки (от 7 до 37 штук).

Изоляция ПВХ плотно облегает токонесущий проводник и во время монтажа должна удаляться без его повреждения. Изоляционный слой имеет сопротивление не менее 1 МОм на 1 км при температуре 20оС. ПВХ оболочка провода АПВ окрашивается в различные цвета, либо, если расцветка натуральная, вдоль ее поверхности наносятся расположенные диаметрально друг другу полосы. Заземляющие жилы окрашиваются, как правило, в желто-зеленые цвета.

Эксплуатация и монтаж провода

Силовой провод АПВ можно эксплуатировать при температуре от -50оС до -40оС, не допуская при этом нагрева жилы выше +70оС. Монтаж рекомендуется производить только при условии, что температура окружающей среды не понижается ниже -50оС. Величина изгиба АПВ во время прокладки, допускается не более чем 10 внешних диаметров.

Подкладку электрической цепи, созданной на основе АПВ необходимо проводить избегая вероятности воздействия прямых солнечных лучей и ультрафиолетового излучения на его оболочку. Помимо этого следует защитить проводку от атмосферных осадков и использовать эту марку провода только в закрытых помещениях, а также при скрытой прокладке в элементах конструкции зданий. На открытых участках рекомендуется установка провода под навесом или крышей.

Область применения АПВ

АПВ применяется в основном для оборудования электрических цепей в помещениях, а также в каналах зданий, строительных и хозяйственных сооружений. Кроме того, провод используется для скрытой установки под слои штукатурки и других покрытий, в кабель-каналах и т. п.

В нашем каталоге «Кабель и провод» вы найдете широкий ассортимент кабельно-проводниковой продукции. Если у вас возникли вопросы, обращайтесь к нашим менеджерам по телефонам, размещенным вверху страницы.

При помощи АПВ осуществляется подключение к сети питания различной аппаратуры, промышленного оборудования, измерительных приборов и электроустановок, а также монтаж осветительных сетей.

Эта марка рассчитана на номинальное напряжение до 450 В в сети переменного тока частотой до 400 Гц и до 1 кВ при постоянном токе. Благодаря свойствам поливинилхлоридного пластиката, используемого для изоляции таких проводов, АПВ не распространяет горение при одиночной прокладке и, поэтому, имеет высокие показатели пожаробезопасности. Провода этой марки могут быть использованы для монтажа в пожароопасных помещениях и участках вторичных сетей.
