Организация собственного энергоснабжения позволяет полностью отказаться от зависимости от центральных электросетей. Стоимость базового комплекта для небольшого дома начинается от 150 тысяч рублей, а весь процесс монтажа обычно занимает от 3 до 10 дней. Правильно настроенное автономное электроснабжение дома на солнечных батареях обеспечивает стабильный свет и работу техники даже в самых удаленных точках. Разберем все технические этапы реализации этой задачи.
Подготовка к созданию энергосистемы
Перед покупкой оборудования необходимо провести детальный энергоаудит. Я всегда начинаю с составления списка всех приборов, которые будут работать в доме, и расчета их суммарной мощности. Важно определиться с типом системы: полностью автономная обеспечит независимость, а гибридная позволит продавать излишки энергии в сеть или использовать её как резерв.
Анализ местоположения играет ключевую роль. Нужно проверить, нет ли высоких деревьев или соседних зданий, которые создают тень. Законодательные аспекты обычно просты, но при установке на крыше многоквартирного дома или в охраняемых зонах могут потребоваться согласования. Для качественного монтажа потребуются базовые навыки работы с электроинструментом и понимание принципов постоянного тока.

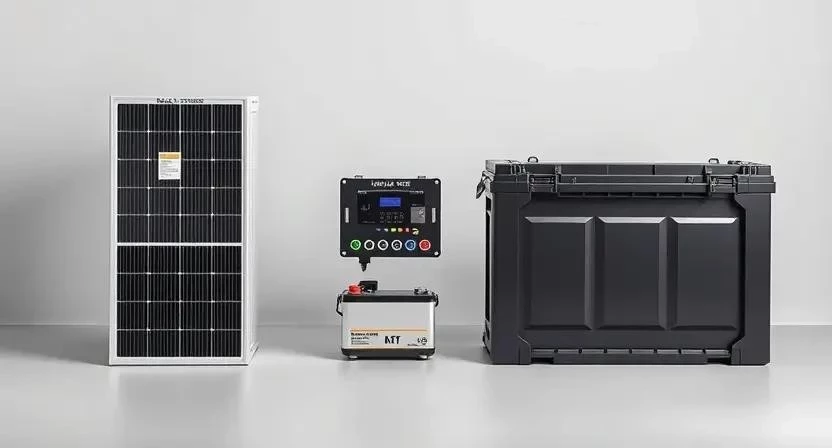

Основные элементы оборудования
Для стабильной работы системы требуется слаженная связка компонентов. Каждый элемент должен соответствовать общему напряжению системы (12В, 24В или 48В).

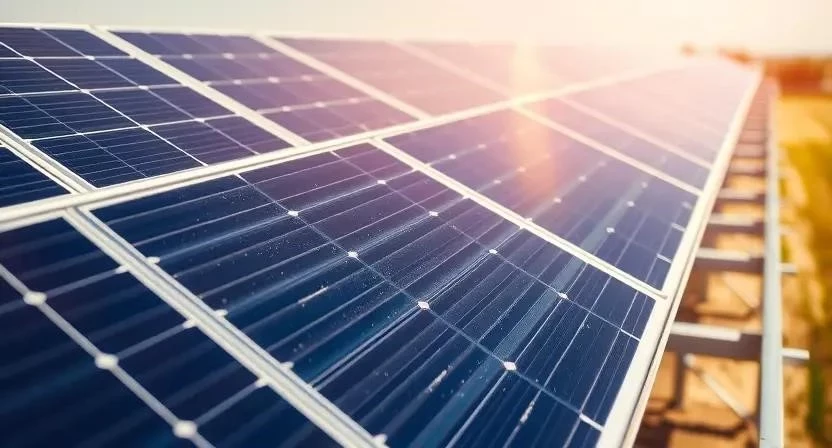

- Монокристаллические панели — обладают самым высоким КПД и лучше работают в пасмурную погоду.
- Поликристаллические панели — дешевле в закупке, но требуют больше площади для той же мощности.
- Автономный инвертор — преобразует постоянный ток аккумуляторов в привычные 220В.
- Гибридный инвертор — умеет работать одновременно с панелями, АКБ и внешней сетью.
- Контроллер заряда (MPPT) — оптимизирует передачу энергии от панелей к батареям, предотвращая перезаряд.
- Контроллер заряда (PWM) — простой и бюджетный вариант для небольших систем.
- Гелевые аккумуляторы (GEL) — долговечны, не требуют обслуживания и не боятся глубокого разряда.
- Литий-железо-фосфатные батареи (LiFePO4) — самые современные, легкие и с огромным ресурсом циклов.
| Компонент | Характеристика | Примерная цена |
|---|---|---|
| Солнечная панель (400Вт) | Монокристалл, КПД 20% | 12 000 — 18 000 руб. |
| Инвертор (3кВт) | Чистый синус, 24В | 25 000 — 45 000 руб. |
| Контроллер MPPT (40А) | Поддержка до 100В | 8 000 — 15 000 руб. |
| АКБ LiFePO4 (100Ач 12В) | Ресурс 3000+ циклов | 20 000 — 35 000 руб. |
| Кабель солнечный (6мм2) | Медь, двойная изоляция | 120 — 200 руб./метр |
Инструментарий для монтажа
Для установки системы потребуется набор инструментов для электромонтажа и общестроительных работ. Я рекомендую использовать профессиональный инструмент, так как ошибки в обжимке контактов приводят к нагреву и пожарам.
- Перфоратор — для крепления кронштейнов к бетону или кирпичу.
- Шуруповерт с набором бит — для сборки алюминиевого профиля.
- Кримпер (обжимной инструмент) — для установки специальных наконечников на солнечные кабели.
- Мультиметр — обязателен для проверки напряжения на панелях и АКБ.
- Стриппер — для аккуратного снятия изоляции с проводов.
- Уровень и угольник — для точной установки панелей под нужным углом.
- Стремянка или строительные леса — для безопасного доступа к кровле.
- Набор изолирующих отверток — для работы с клеммами инвертора.

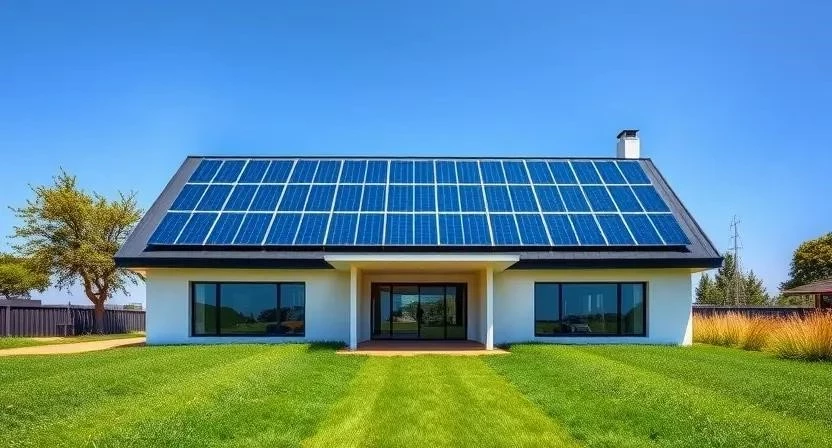

Подготовка места и ориентация
Оптимальное расположение панелей определяет эффективность всей системы. В северном полушарии панели всегда направляют строго на юг. Угол наклона зависит от региона и сезона: зимой его увеличивают, чтобы ловить низкое солнце, летом — уменьшают.

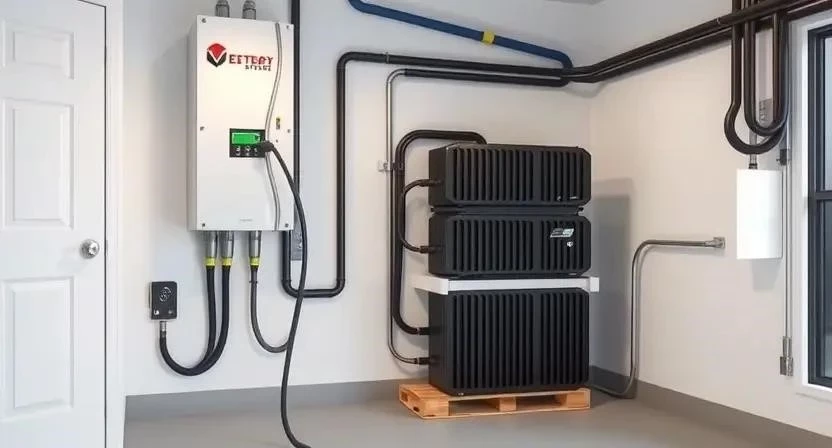

Если установка planned на крыше, я обязательно проверяю несущую способность стропил. Снег зимой в сочетании с весом панелей создает серьезную нагрузку. При наземном монтаже выбираю открытую площадку, где нет затенения даже в зимние месяцы. Инвертор и аккумуляторы размещаю в сухом, проветриваемом помещении, подальше от источников тепла и влаги.
Проектирование и расчеты
Расчет начинается с определения суточного потребления электроэнергии в кВт*ч. Чтобы понять, сколько панелей нужно, я делю общую потребность на среднюю выработку одной панели в данном регионе с учетом сезонности.
Емкость аккумуляторов рассчитывается исходя из желаемого времени автономности (например, 3 дня без солнца). Важно учитывать глубину разряда: для гелевых АКБ она не должна превышать 50%, иначе батарея быстро выйдет из строя. Схема подключения обычно выглядит так: Панели $
ightarrow$ Контроллер $
ightarrow$ Аккумуляторы $
ightarrow$ Инвертор $
ightarrow$ Потребители.
| Потребление (кВт*ч/сут) | Кол-во панелей (по 400Вт) | Емкость АКБ (12В, Ah) | Мощность инвертора |
|---|---|---|---|
| 3 — 5 | 2 — 3 шт. | 400 — 600 | 1.5 — 2 кВт |
| 6 — 10 | 4 — 6 шт. | 800 — 1200 | 3 — 5 кВт |
| 11 — 20 | 8 — 12 шт. | 1500 — 2500 | 5 — 8 кВт |
| 21 — 40 | 15 — 25 шт. | 3000 — 5000 | 10+ кВт |
| 40+ | Индивидуально | Индивидуально | Промышленный |
Пошаговая установка системы
Процесс монтажа требует строгого соблюдения последовательности. По своему опыту скажу, что самая частая ошибка — подключение панелей к контроллеру до подключения аккумуляторов, что может сжечь устройство.
- Монтаж крепежных профилей на крышу или землю (4-6 часов).
- Установка солнечных панелей в рамы и их фиксация (3-5 часов).
- Соединение панелей между собой последовательно или параллельно в зависимости от напряжения системы (2-4 часа).
- Прокладка защищенного кабеля от панелей к месту установки оборудования (4-8 часов).
- Установка инвертора и контроллера на DIN-рейку или стену (2 часа).
- Подключение аккумуляторных батарей к контроллеру и инвертору (1-2 часа).
- Подключение солнечных панелей к контроллеру заряда (1 час).
- Монтаж распределительного щита с автоматами и предохранителями (3-5 часов).
- Организация заземления всех металлических рам и корпуса оборудования (2 часа).
- Подключение системы к внутренним сетям дома (4-6 часов).
- Тестирование системы под нагрузкой и проверка токов заряда (2 часа).
- Настройка параметров контроллера под тип используемых АКБ (1 час).
| Этап работы | Время | Важный нюанс |
|---|---|---|
| Крепеж и панели | 8-12 ч. | Проверка герметичности проходок кровли |
| Электромонтаж | 10-15 ч. | Использование только специализированного кабеля |
| Подключение АКБ | 2-3 ч. | Соблюдение полярности (+ к +, — к -) |
| Пусконаладка | 3-4 ч. | Замер напряжения в каждой точке разрыва |
| Заземление | 2 ч. | Сопротивление контура не более 4 Ом |
Технические нюансы и безопасность
Работа с солнечными системами связана с высоким постоянным током, который гораздо опаснее переменного. Обязательно используйте диэлектрические перчатки и защитные очки при зачистке кабелей. Для защиты от молний устанавливаю УЗИП (устройство защиты от импульсных перенапряжений) на входе в дом.
Температурный режим критичен для аккумуляторов. При падении температуры ниже -10°C емкость LiFePO4 падает, а зарядка при минусе может их убить. Поэтому я всегда размещаю АКБ в утепленном помещении. Влажность в зоне инвертора должна быть минимальной, чтобы избежать конденсата на платах.
Распространенные ошибки новичков
Многие пытаются сэкономить на сечении проводов, используя обычный ПВС вместо специального солярного кабеля. Я однажды сэкономил на сечении кабеля и получил просадку напряжения в 15%, что фактически лишило меня части выработки.
- Использование дешевых PWM-контроллеров в мощных системах (потеря до 30% энергии).
- Отсутствие предохранителей между АКБ и инвертором (риск пожара при коротком замыкании).
- Установка панелей под неправильным углом или в зоне частичного затенения.
- Смешивание аккумуляторов разной емкости или разного возраста в одной сборке.
- Игнорирование заземления рам панелей, что опасно при грозе.
Расчет стоимости автономной системы
Цена системы сильно зависит от выбранного сегмента оборудования. Эконом-вариант базируется на поликристалле и GEL-батареях, премиум — на монокристалле и LiFePO4.
| Статья расходов | Своими руками (руб) | С мастером (руб) | |
|---|---|---|---|
| Комплект панелей (4 шт) | 50 000 | 50 000 | 50 000 |
| Инвертор + Контроллер | 35 000 | 35 000 | 35 000 |
| АКБ (LiFePO4 200Ah) | 40 000 | 40 000 | 40 000 |
| Кабель, защита, крепеж | 15 000 | 15 000 | 15 000 |
| Монтажные работы | 0 | 30 000 | 30 000 |
| Всего | 140 000 | 170 000 | 155 000 |
Экономия при самостоятельном монтаже составляет около 20-30% от общей сметы, но требует наличия инструмента и знаний.
Эксплуатация и уход
Система не требует сложного обслуживания, но базовый уход продлевает срок службы компонентов. Панели нужно очищать от пыли, пыльцы и снега дважды в год — весной и осенью. Грязная поверхность может снизить выработку на 15-20%.
За аккумуляторами слежу через мониторинг инвертора. Если использую GEL, проверяю уровень заряда, чтобы не допускать глубокого разряда ниже 30%. Срок службы панелей составляет 25 лет, инвертора — 7-10 лет, а LiFePO4 батарей — около 10 лет при правильном режиме эксплуатации.
Альтернативные источники энергии
В регионах с сильными ветрами я рекомендую добавлять ветрогенератор. Это отличный вариант для зимы, когда солнечной активности мало, но ветер усиливается. Комбинированная система (солнце + ветер + дизель-генератор) дает стопроцентную гарантию энергобезопасности.
Гибридные решения с подключением к сети позволяют использовать аккумулятор только как резерв. В таком случае система работает по принципу: сначала потребляется энергия солнца, затем из сети, а АКБ включается только при аварии.
Часто задаваемые вопросы
Работают ли панели зимой?
Да, работают, но выработка падает из-за короткого светового дня и облачности. В декабре-январе она может быть в 5-10 раз ниже летней.
Можно ли использовать автомобильные аккумуляторы?
Категорически нет. Автомобильные АКБ предназначены для короткого мощного пуска, а не для глубокого циклического разряда. Они выйдут из строя за несколько месяцев.
Что будет, если аккумуляторы полностью разрядятся?
Это приведет к сульфатации пластин (для свинцовых АКБ) и резкому снижению емкости. Контроллер заряда должен быть настроен на автоматическое отключение нагрузки при критическом уровне.
Нужно ли менять угол наклона панелей по сезонам?
Если есть возможность менять угол (регулируемые крепления), то стоит. Это увеличит общую годовую выработку на 10-15%.
Какой кабель лучше использовать?
Только специальный солнечный кабель с двойной изоляцией, устойчивый к ультрафиолету и перепадам температур.
Сколько панелей нужно для одного холодильника?
Современный холодильник потребляет около 1-1.5 кВт*ч в сутки. Для него достаточно одной панели на 200-300Вт и одного аккумулятора на 100Ач.
Безопасно ли ставить панели на деревянную крышу?
Да, если использовать качественные алюминиевые профили и правильно герметизировать места крепления с помощью кровельных прокладок.
Можно ли подключать кондиционер к автономной системе?
Можно, но только к мощному инвертору с чистым синусом, так как пусковые токи компрессора в 5-7 раз превышают номинальные.
