Внезапное отключение света в одной комнате или постоянное срабатывание автомата указывает на серьезный сбой в сети. Поиск причины может занять от двух часов до целого рабочего дня, в зависимости от сложности обрыва. Вызов мастера обойдется в 3000–7000 рублей только за первичный осмотр. Правильная диагностика электропроводки: как найти и устранить неисправность самостоятельно поможет сэкономить деньги и вернуть безопасность в дом. Разберемся, с чего начать.
Основы перед стартом
Прежде чем лезть в щиток, я всегда проверяю свое состояние и наличие инструментов. Электрика не прощает ошибок. Нужно четко понимать, что такое фаза и ноль, уметь пользоваться мультиметром и не бояться работать с проводами. Оценка сложности задачи проходит просто: если выбивает один автомат — это локальная проблема, если искрит в щитке — дело серьезное. В таких случаях я советую не рисковать и сразу звать профи. Помните, что работа под напряжением запрещена. Сначала обесточиваем линию, потом ищем проблему.
Расходные материалы для ремонта
Для восстановления цепи понадобятся качественные комплектующие. Я никогда не экономлю на изоляции, потому что дешевая лента со временем засыхает и отклеивается, что ведет к короткому замыканию. Покупать все лучше в специализированных электротехнических магазинах, а не в ближайшем супермаркете.
- Изолента ПВХ (черная, синяя, красная) — 2-3 рулона.
- Клеммники Wago (разного номинала) — упаковка 20 шт.
- Кабель ВВГнг-LS 3х2.5 (для розеток) — 5-10 метров.
- Кабель ВВГнг-LS 3х1.5 (для освещения) — 5-10 метров.
- Гофра ПВХ диаметром 16-20 мм — 3-5 метров.
- Хомуты нейлоновые (стяжки) — 50 шт.
- Гильзы медные для опрессовки — 10 шт.
- Маркер перманентный для пометки проводов — 1 шт.
| Материал | Количество | Расход на участок | Цена за ед. (ср.) | |
|---|---|---|---|---|
| Изолента ПВХ | 2 шт. | 1 рулон на 2-3 стыка | 80 | 160 |
| Клеммы Wago | 1 уп. | 2-3 шт. на коробку | 450 | 450 |
| Кабель ВВГнг-LS | 10 м | по факту обрыва | 90 | 900 |
| Гофра ПВХ | 5 м | 1 м на 1 пролет | 30 | 150 |
| Стяжки нейлоновые | 1 уп. | 5-10 шт. на узел | 120 | 120 |

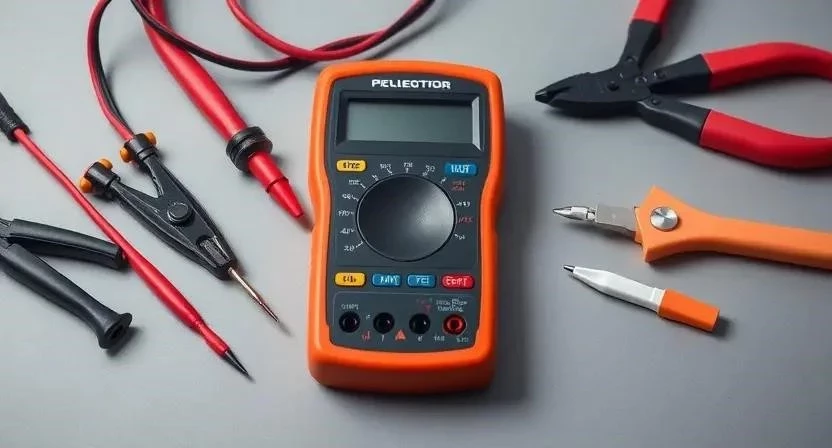

Инструментарий для поиска поломок
Без правильного набора инструментов диагностика превращается в гадание на кофейной гуще. Мультиметр — это сердце процесса, он позволяет «прозвонить» линию и найти место обрыва. Индикаторная отвертка нужна для быстрой проверки наличия фазы. Если бюджет ограничен, базовый набор можно купить, а профессиональный трассоискатель взять в аренду на сутки.
- Мультиметр цифровой (измерение напряжения, сопротивления).
- Индикаторная отвертка (светодиодная или неоновая).
- Пассатижи с изолированными ручками.
- Стриппер для зачистки изоляции.
- Фонарь налобный (освобождает руки).
- Набор диэлектрических отверток (крест, шлиц).
- Тестер напряжения бесконтактный.
| Инструмент | Назначение | Статус | Цена (руб.) |
|---|---|---|---|
| Мультиметр | Прозвонка цепи, замер вольт | Обязательно | 1500 |
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 200 |
| Стриппер | Быстрое снятие изоляции | Желательно | 600 |
| Пассатижи | Загиб и обрезка проводов | Обязательно | 700 |
| Налобный фонарь | Освещение в коробках | Желательно | 500 |
Организация рабочего пространства
Первым делом я расчищаю доступ к электрическому щитку и всем распределительным коробкам. Мебель, которая закрывает доступ к розеткам, отодвигается к центру комнаты. Пол застилаю плотной пленкой или старым картоном, чтобы строительная пыль и обрезки изоляции не въелись в покрытие. Весь лишний мусор выношу сразу, чтобы не споткнуться в самый неподходящий момент.
Подготовка поверхностей и узлов
Доступ к распределительным коробкам открывается путем снятия крышек. Если коробка зашпаклевана, аккуратно вырезаю контур канцелярским ножом. Внешние розетки проверяю на предмет люфта и оплавления пластика. Если в процессе поиска обрыва пришлось штробить стену, поверхность очищаю от пыли и обрабатываю грунтовкой глубокого проникновения. Это нужно для того, чтобы последующая заделка штробы не отвалилась через месяц. Готовность к работе подтверждаю полной проверкой отсутствия напряжения на всех участках с помощью тестера.
Технология поиска и устранения неисправностей
Процесс диагностики требует терпения. Однажды я потратил четыре часа, чтобы найти один забитый гвоздем провод за обоями — в итоге оказалось, что проблема была в окислившемся контакте в коробке. Чтобы не делать круги по квартире, действуйте по плану.
- Визуальный осмотр (15-30 мин). Проверяю все розетки и выключатели на предмет гари, запаха или деформации.

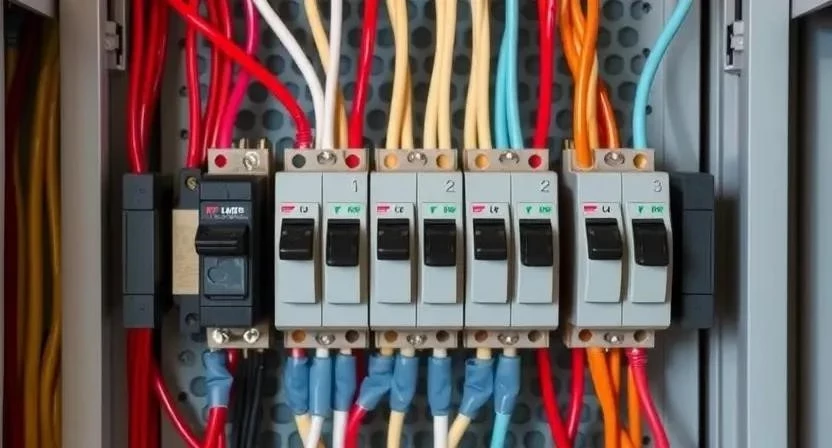

- Проверка электрощитка (20 мин). Смотрю, не выбило ли автомат или УЗО. Проверяю затяжку винтов на клеммах.
- Отключение нагрузки (10 мин). Вынимаю все электроприборы из розеток, чтобы исключить неисправность самого чайника или лампы.
- Прозвонка цепи мультиметром (40-60 мин). Перевожу прибор в режим «пищалки». Измеряю сопротивление между началом и концом линии.
- Поиск обрыва (1-3 часа). Если цепь не звонится, последовательно открываю коробки и проверяю участки кабеля.
- Выявление короткого замыкания (30-60 мин). Ищу место, где фаза и ноль соединяются напрямую (сопротивление близко к нулю).
- Локализация дефекта (20 мин). Точно определяю точку повреждения: перебитый кабель, сгоревшая клемма или окисление.

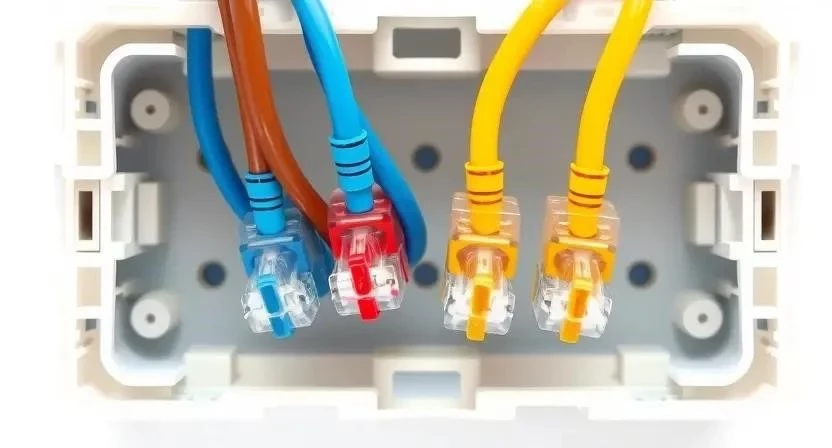

- Устранение поломки (30-60 мин). Вырезаю поврежденный кусок провода, зачищаю концы и соединяю их через клеммники Wago.
- Изоляция и защита (20 мин). Укладываю соединение в гофру, фиксирую стяжками.

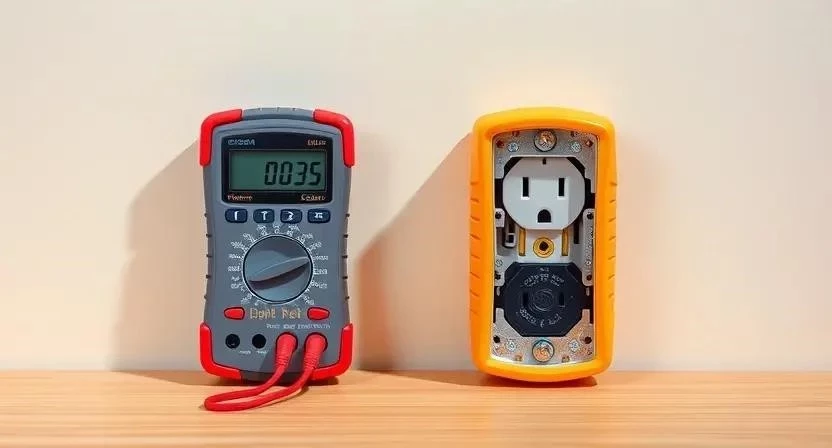

- Тестирование (15 мин). Включаю автомат и замеряю напряжение в розетке мультиметром.
- Проверка под нагрузкой (20 мин). Подключаю мощный прибор (например, обогреватель) и слежу за температурой соединений.
- Закрытие узлов (15 мин). Устанавливаю крышки коробок и возвращаю мебель на место.
| Этап | Время (ср.) | Особенности | Инструмент |
|---|---|---|---|
| Осмотр щитка | 20 мин | Проверка затяжки контактов | Отвертка |
| Прозвонка | 60 мин | Поиск разрыва цепи | Мультиметр |
| Ремонт стыка | 40 мин | Использование клемм Wago | Стриппер |
| Тест сети | 20 мин | Замер вольт в розетке | Мультиметр |
| Заделка стен | 60 мин | Грунтовка и шпаклевка | Шпатель |
Технические нюансы и условия
Температура в помещении при ремонте должна быть не ниже +5°C, иначе изоляция кабеля становится хрупкой и может треснуть при изгибе. Влажность воздуха свыше 80% увеличивает риск утечки тока, поэтому в сырых помещениях я работаю с особой осторожностью. Если используете герметики или шпаклевку для заделки стен, давайте им высохнуть минимум 12-24 часа перед финальной покраской. Важно следить за совместимостью: никогда не соединяйте алюминиевый провод с медным напрямую — только через специальные клеммники или переходные гильзы, иначе через год контакт окислится и начнет греться.
Типичные промахи новичков
Чаще всего люди пытаются сэкономить время и работают под напряжением. Это смертельно опасно. Однажды я видел, как сосед пытался «прозвонить» сеть обычной лампочкой, в итоге сжег половину светодиодных ламп в квартире. Вот чего стоит избегать:
- Использование обычной отвертки вместо индикаторной для поиска фазы.
- Выбор провода меньшего сечения (например, 1.5 мм для мощной розетки).
- Игнорирование заземления, что приводит к ударам током от корпуса техники.
- Скрутки проводов без последующей пайки или использования клемм.
- Работа в мокрой обуви или с влажными руками.
Экономика ремонта
Сам процесс диагностики своими руками обходится дешево, если инструменты уже есть в гараже. Основная трата — это расходники. Если же звать мастера, то цена будет включать выезд, час работы и стоимость материалов с наценкой.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы | 1200 | 2000 | 800 |
| Работа по поиску | 0 | 3000 | 3000 |
| Устранение поломки | 0 | 2000 | 2000 |
| Выезд специалиста | 0 | 1500 | 1500 |
| 1200 | 8500 | 7300 |
Эксплуатация после починки
После завершения работ я рекомендую в течение недели раз в два дня проверять температуру в распределительных коробках (если есть доступ) или просто прислушиваться к звукам из стен. Не должно быть никакого треска или гула. Полноценно эксплуатировать мощные приборы можно сразу, но первые несколько включений лучше делать постепенно. Срок службы качественных клемм Wago и кабеля ВВГнг составляет до 30 лет, если не перегружать сеть сверх нормы.
Другие способы решения проблемы
Если проводка старая (алюминиевая) и обрывы случаются часто, я предпочитаю не латать дыры, а полностью заменить кабель на медный. Это дороже, но избавляет от головной боли на десятилетия. Для тех, кто не хочет штробить стены, существуют профессиональные трассоискатели — приборы, которые позволяют точно найти провод под слоем бетона. Также сейчас популярны беспроводные системы управления светом, которые минимизируют количество проводов в стенах.
Ответы на частые вопросы
Почему постоянно выбивает автомат?
Либо произошла перегрузка (включили слишком много приборов), либо случилось короткое замыкание в одном из узлов или самого прибора.
Как найти обрыв провода внутри стены?
Используйте мультиметр в режиме прозвонки. Отключите провода с обоих концов линии и замерьте сопротивление. Если прибор молчит — цепь разорвана.
Можно ли использовать обычную отвертку вместо индикаторной?
Категорически нет! Обычная отвертка не покажет наличие напряжения, и вы можете получить удар током.
Что делать, если пропал свет только в одной розетке?
Скорее всего, отгорел контакт в самой розетке или в ближайшей распределительной коробке.
Нужно ли менять всю проводку, если нашли один обрыв?
Если обрывы единичны — достаточно ремонта. Если изоляция сыпется во всем доме — пора менять всё.
Помогает ли изолента при ремонте обрыва?
Она нужна только для внешней изоляции. Само соединение должно быть выполнено клеммой или пайкой.
Как понять, что в сети утечка тока?
Если у вас установлено УЗО (устройство защитного отключения) и оно срабатывает без видимых причин — ищите повреждение изоляции.
