Дистанционное снятие показаний электросчетчика: установка и настройка

Передача данных об электроэнергии вручную часто приводит к ошибкам или пропуску сроков оплаты. Дистанционное снятие показаний счетчика из щитка решает эту проблему раз и навсегда. Установка модуля связи занимает от 2 до 5 часов, а стоимость базового комплекта начинается от 3000 рублей. Такой подход позволяет полностью автоматизировать учет электроэнергии и забыть о рутине.

Особенности подготовки к работе

Прежде чем лезть в щиток, я всегда проверяю, поддерживает ли текущий прибор учета передачу данных. Нужно понять, есть ли у счетчика импульсный выход или специальный интерфейс. Работа требует базовых знаний электромонтажа, чтобы не устроить короткое замыкание. Обычно весь процесс занимает один вечер. Важный момент: если счетчик опломбирован, любые манипуляции с его клеммами должны быть согласованы с энергосбытом, иначе можно получить штраф.

Комплектующие для системы

Для реализации задачи потребуется набор специфического оборудования. Я подбираю компоненты исходя из доступности сети в месте установки щитка.

• GSM-модуль для удаленного сбора данных
• Wi-Fi контроллер (если есть роутер рядом)
• Провод ПВ-3 (ПуГВ) сечением 0.75-1.5 мм²
• Клеммники WAGO для надежного соединения
• Отрезок DIN-рейки для расширения пространства
• SIM-карта с подходящим тарифом для IoT-устройств
• Изолента или термоусадочные трубки
• Маркировочные бирки для кабелей

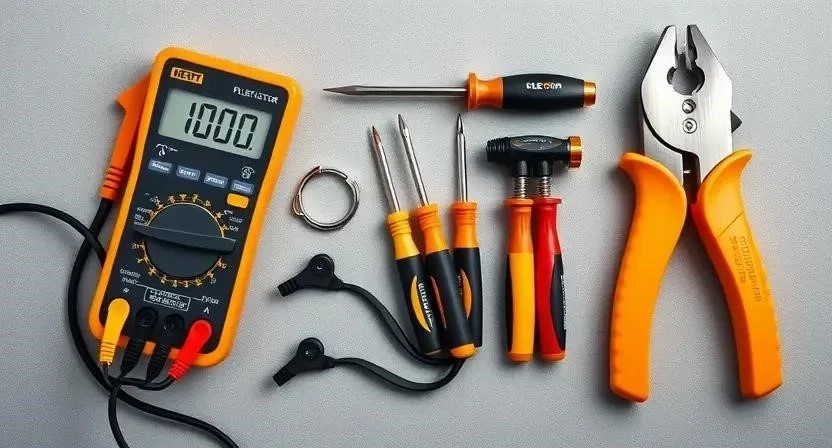

Инструментарий мастера

Без правильного инструмента электромонтаж превращается в мучение. Я использую только проверенный набор, чтобы работа шла быстро и безопасно.

• Мультиметр для проверки напряжения на клеммах
• Набор диэлектрических отверток (крестовая и шлицевая)
• Стриппер для быстрой и аккуратной зачистки изоляции
• Индикаторная отвертка для поиска фазного провода
• Ноутбук с установленным конфигуратором оборудования
• USB-кабель для первичного подключения модуля к ПК
• Пассатижи или бокорезы для обрезки проводов

Организация рабочего пространства

Сначала я расчищаю всё пространство вокруг электрощита. Доступ должен быть полностью свободным, чтобы можно было спокойно работать обеими руками. Обязательно проверяю уровень сигнала связи прямо в щитке с помощью телефона. Если корпус металлический, сигнал может быть слабым, и тогда придется думать о выносной антенне. Подстилаю под ноги диэлектрический коврик для безопасности.

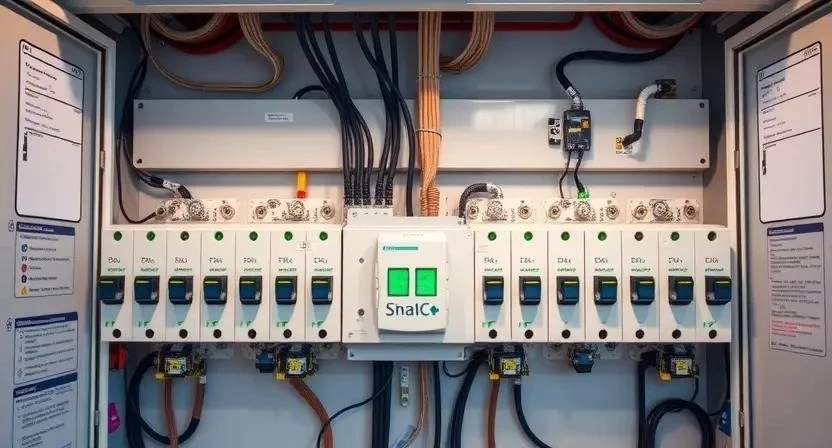

Приведение щитка в порядок

Внутри щитка часто скапливается пыль, которая может вызвать замыкание или помешать плотному контакту. Я аккуратно выдуваю её пылесосом или продуваю сжатым воздухом. Затем смотрю, осталось ли место на DIN-рейке для нового модуля. Если рейка забита «под завязку», приходится переставлять автоматы. Проверяю, плотно ли сидит сам счетчик — он не должен шататься, иначе при монтаже кабелей можно случайно вырвать провода из клемм.

Пошаговый процесс установки и настройки

Монтаж системы требует предельной внимательности. Ошибка в одном проводе может привести к выходу из строя дорогого модуля.

1. Полное обесточивание щитка. Выключаю вводной автомат. Время: 5 мин.
2. Определение порта передачи данных. Ищу импульсный выход или интерфейс RS-485. Время: 10 мин.

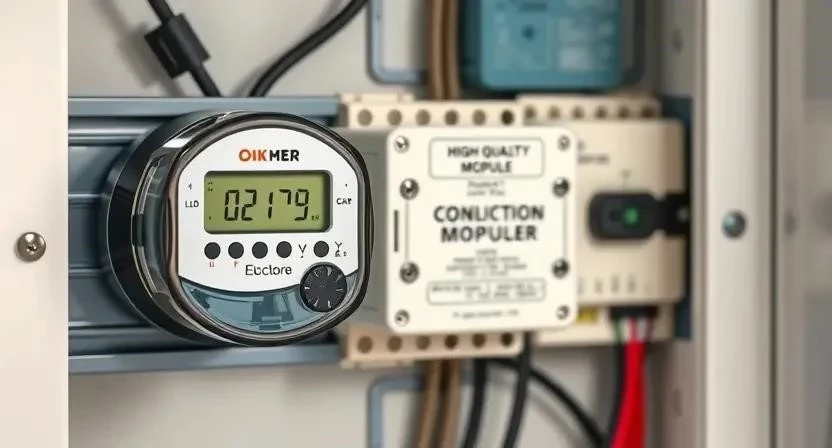

3. Монтаж модуля удаленного сбора данных на DIN-рейку. Защелкиваю устройство. Время: 5 мин.
4. Подключение питания к модулю от фазы и нуля. Время: 15 мин.

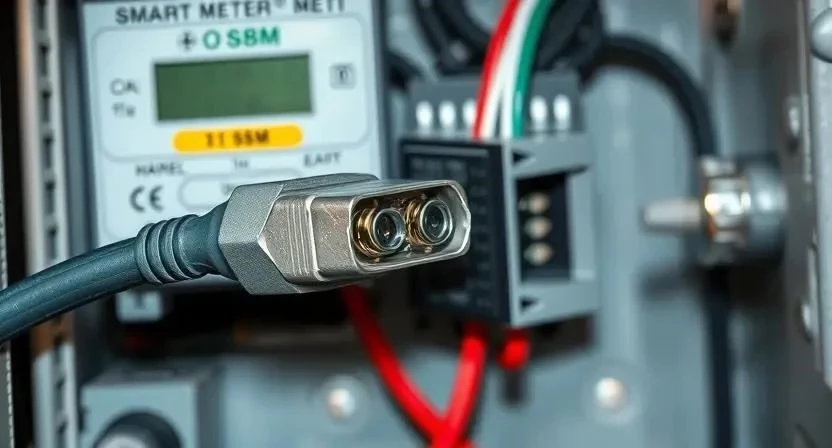

5. Соединение счетчика и модуля интерфейсным кабелем. Время: 20 мин.
6. Установка SIM-карты в слот или ввод пароля Wi-Fi. Время: 10 мин.
7. Первичная настройка модуля через конфигуратор на ноутбуке. Время: 30 мин.
8. Привязка ID устройства к личному кабинету или приложению. Время: 15 мин.
9. Тестовая передача данных. Сверяю цифры на экране и в приложении. Время: 20 мин.
10. Закрытие щитка и финальный замер уровня сигнала. Время: 10 мин.

Однажды я забыл проверить полярность на импульсном выходе, и модуль просто не видел счетчик. Потратил лишний час на поиск ошибки, хотя проблема была в двух перепутанных проводках. Теперь всегда проверяю схему дважды.

Технические тонкости монтажа

Силовые кабели создают мощные электромагнитные помехи. Чтобы данные не «бились», я использую экранированный кабель для связи счетчика с модулем. Экран обязательно заземляю с одной стороны. Питание модуля должно быть стабильным, поэтому рекомендую ставить качественный блок питания. Частоту опроса ставлю раз в час — этого достаточно для мониторинга и не перегружает канал связи.

Типичные промахи новичков

Многие пытаются сэкономить на кабеле или проигнорировать настройки, что ведет к сбоям.

1. Перепутал полярность при подключении питания или интерфейсного кабеля.
2. Выбрал модуль с протоколом, который не поддерживает конкретную марку счетчика.
3. Забыл подать питание на сам модуль сбора данных, ожидая, что он работает от счетчика.
4. Установил антенну внутри толстого металлического щитка, что полностью «заглушило» сигнал.
5. Не обновил прошивку модуля перед первой настройкой, из-за чего приложение не видело устройство.

Ставил модуль в старый советский щиток из толстой стали. Связь была ужасной. Решил проблему, выведя маленькую антенну наружу через аккуратное отверстие в корпусе — сигнал сразу стал стабильным.

Смета на реализацию проекта

Своими руками собрать систему дешевле, но нужно иметь инструмент. В среднем, оборудование обходится в 4000-7000 рублей. Работа мастера по установке и настройке стоит еще около 3000-5000 рублей.

Обслуживание системы после запуска

Система работает автономно, но раз в квартал я заглядываю в приложение, чтобы убедиться, что данные приходят регулярно. Обновляю прошивку модуля, если производитель выпускает патчи для стабильности. Самое главное — следить за балансом SIM-карты, иначе дистанционный мониторинг превратится в тыкву в самый неподходящий момент.

Альтернативные способы учета

Если текущий счетчик совсем древний, проще заменить его на современный умный счетчик электроэнергии со встроенным модулем связи. Это избавляет от лишних проводов в щитке. Еще есть вариант с установкой внешней камеры-считывателя, которая делает фото экрана и распознает цифры через нейросеть, но это решение более громоздкое и менее точное.

Ответы на частые вопросы

Когда меня спросили, работает ли это при отключении света, я честно ответил: нет, модуль питается от сети. Но как только питание восстанавливается, он тут же отправляет накопленные данные в облако.

Законно ли устанавливать модуль самостоятельно?
Да, если вы не нарушаете целостность пломб энергосбыта. Подключение к импульсному выходу обычно не требует вскрытия счетчика.

Какие протоколы передачи данных самые надежные?
Для частного дома оптимален Wi-Fi или GSM. В промышленных масштабах используют RS-485 или LoRaWAN.

Можно ли передавать данные напрямую в энергосбыт?
Это зависит от вашей энергоснабжающей организации. Многие уже поддерживают автоматический прием данных через свои шлюзы.

Помешает ли металлический щиток сигналу Wi-Fi?
Да, металл работает как экран. В таком случае используйте модуль с внешней антенной.

Как часто обновляются данные в приложении?
Обычно интервал настраивается от 15 минут до 24 часов. Оптимально — раз в час.

Меры безопасности:
Всегда используйте диэлектрический инструмент. При работе с электричеством обязательно надевайте перчатки. Никогда не проводите настройку модуля, когда щиток находится под напряжением, если вы не уверены в изоляции своих соединений. Проветривайте помещение, если используете химические очистители для поверхности щитка.
