Расширение жилой площади дома неизбежно влечет за собой модернизацию электросети. Обычно такие работы занимают от 3 до 7 дней. Стоимость материалов для небольшой пристройки начинается от 15 000 рублей. Правильная электрика для пристройки к дому исключает перегрузку основной сети и обеспечивает безопасность всех жильцов. Грамотный подход к монтажу позволяет избежать переделок после чистовой отделки.
Подготовка к работам: что важно учесть
Первым делом я всегда проверяю текущую мощность основного электрощитка. Нужно понять, выдержит ли вводной автомат дополнительную нагрузку от новых приборов. Сечение вводного кабеля определяет лимит мощности всего здания. Если провод слишком тонкий, придется менять его вместе с основным автоматом. Для работы потребуются базовые навыки электромонтажа и понимание схем распределения тока. Оптимально проводить монтаж до начала отделочных работ, чтобы скрыть провода в стенах.

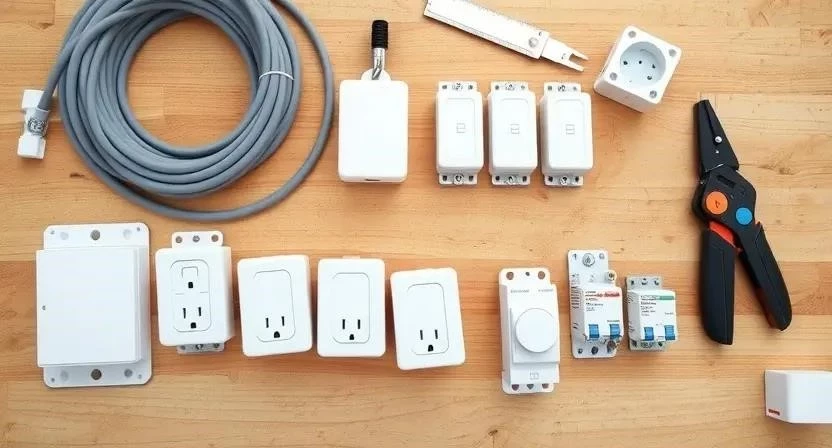

Комплектация объекта: выбор материалов
Для надежной работы системы я использую только сертифицированные компоненты. Основной упор делаю на пожаробезопасность и долговечность изоляции. Расход кабеля обычно рассчитывается с запасом 15% на изгибы и подводы.

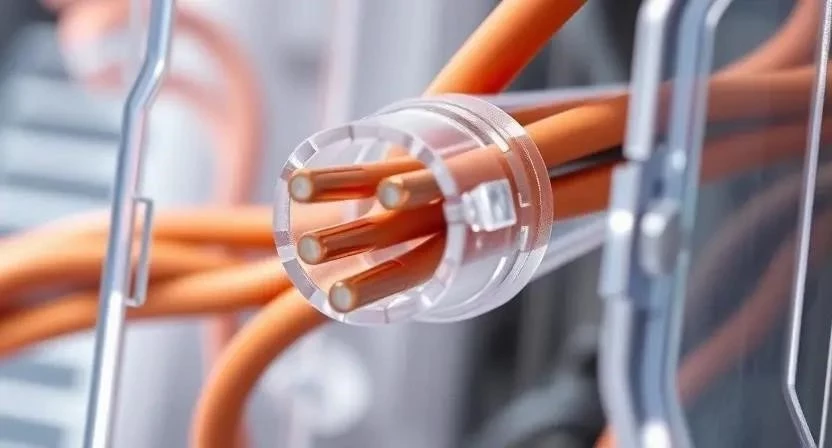

- Медный кабель ВВГнг-LS (сечение 2.5 мм² для розеток, 1.5 мм² для света)
- Автоматические выключатели подходящего номинала
- Устройства защитного отключения (УЗО) для влажных зон
- Подрозетники для гипсокартона или бетона
- Гофрированная трубка ПВХ или ПНД
- Распределительные монтажные коробки
- Клеммники WAGO для надежных соединений
- Выключатели и розетки одного бренда
| Наименование | Рекомендуемая характеристика | Примерный расход на 10 м² | Цена (средняя) |
|---|---|---|---|
| Кабель ВВГнг-LS 3×2.5 | Медь, не поддерживающий горение | 25-30 метров | 1200-1800 руб. |
| Кабель ВВГнг-LS 3×1.5 | Медь, для освещения | 15-20 метров | 800-1200 руб. |
| Гофра ПВХ | Диаметр 20 мм | 40 метров | 500-800 руб. |
| Автомат однополюсный | 16А (розетки) / 10А (свет) | 3-5 шт. | 300-600 руб./шт. |
| Подрозетник | Стандартный, пластик | 5-8 шт. | 50-100 руб./шт. |
Инструментарий мастера
Качественный инструмент ускоряет процесс и гарантирует точность соединений. Я рекомендую покупать базовый набор, а дорогостоящее оборудование, вроде профессионального штробореза, брать в аренду.
- Стриппер — для быстрой зачистки изоляции без повреждения жил
- Перфоратор — создание штроб и отверстий под коробки
- Индикаторная отвертка — проверка наличия фазы
- Мультиметр — замер напряжения и прозвонка цепей
- Строительный уровень — установка розеток строго по горизонтали
- Пассатижи и кусачки — обрезка и загиб провода
- Шпатель — заделка штроб после укладки кабеля
| Инструмент | Функция | Статус |
|---|---|---|
| Перфоратор | Штробление и сверление | Обязателен |
| Стриппер | Снятие изоляции | Желателен |
| Мультиметр | Диагностика сети | Обязателен |
| Уровень | Выравнивание механизмов | Обязателен |
| Индикаторная отвертка | Поиск фазного провода | Обязателен |
Организация пространства перед монтажом
Рабочую зону в месте примыкания пристройки к дому нужно полностью очистить. Я всегда убираю лишний строительный мусор, чтобы он не мешал прокладке кабеля. Готовые элементы отделки закрываю плотной пленкой. Важно обеспечить свободный и безопасный доступ к главному распределительному щиту. Это позволит быстро подключать линии и проводить тесты, не перемещаясь через весь дом.
Подготовка поверхностей и разметка
Процесс начинается с нанесения точек расположения розеток и выключателей на стены. Я использую карандаш и уровень, чтобы все механизмы стояли ровно. После разметки приступаю к штроблению стен под кабель. Сверлю отверстия под подрозетники, стараясь не задевать несущие элементы. Все штробы обязательно обрабатываю грунтовкой. Это нужно для лучшей адгезии штукатурки, иначе заделка может вывалиться со временем.
Алгоритм электромонтажных работ
Монтаж выполняю строго по этапам. Я однажды столкнулся с ситуацией, когда забыли проложить кабель под выключатель, и пришлось снова штробить готовую стену. Чтобы этого не случилось, следуйте плану.
- Расчет нагрузки. Считаю суммарную мощность всех приборов в пристройке.
- Модернизация щитка. Определяю, ставить ли отдельный щиток в пристройке или расширять основной.
- Магистральная линия. Прокладываю силовой кабель от дома к пристройке в защитной трубе.
- Монтаж коробок. Устанавливаю распределительные коробки в верхней части стен.
- Разводка линий. Тяну кабели от коробок к точкам потребителей.

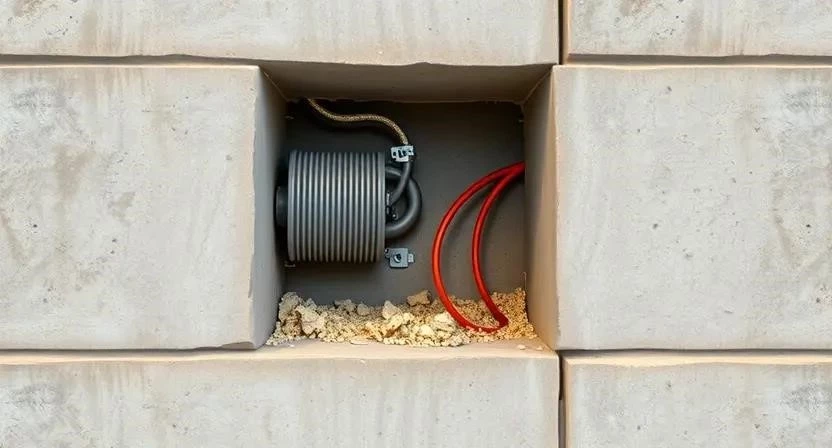

- Установка подрозетников. Фиксирую их в стенах на гипс или алебастр.

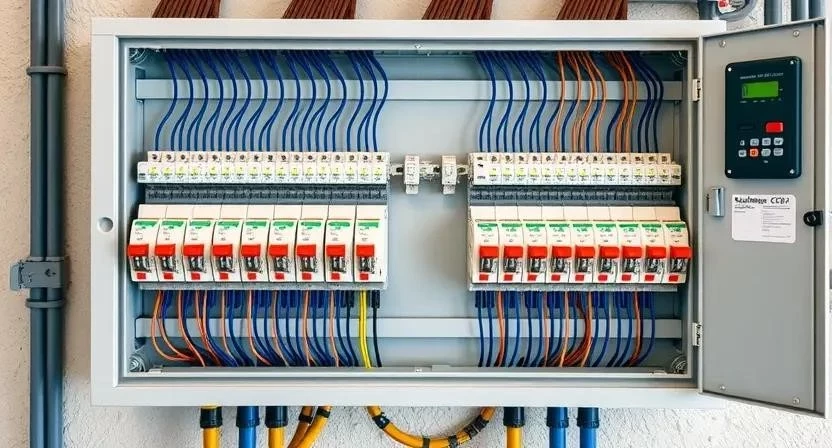

- Сборка автоматики. Монтирую автоматы и УЗО в щиток.
- Подключение механизмов. Подвожу провода к розеткам и светильникам.
- Заземление. Подключаю систему к общему контуру заземления дома.
- Тестирование. Проверяю сеть под нагрузкой с помощью мультиметра.
| Этап работы | Время выполнения | Особенности |
|---|---|---|
| Разметка и штробление | 1-2 дня | Использование респиратора обязательно |
| Прокладка кабеля | 1 день | Соблюдение радиусов изгиба |
| Монтаж щитка и УЗО | 0.5 дня | Проверка затяжки контактов |
| Установка розеток/света | 1 день | Проверка уровня установки |
| Пусконаладка | 0.5 дня | Замер напряжения в каждой точке |
При работе с электрикой я всегда использую средства защиты: диэлектрические перчатки и защитные очки. Проветривание помещения обязательно при работе с химическими составами. Категорически запрещено проводить монтаж под напряжением.
Технические нюансы и тонкости
Температурный режим влияет на выбор изоляции кабеля. Если пристройка неотапливаемая, использую кабель с повышенной морозостойкостью. В помещениях с высокой влажностью, например, в кухонной зоне пристройки, обязательно ставлю УЗО. Я заметил, что установка механизмов в стены должна происходить только после полного высыхания штукатурки. Обычно это занимает 3-5 дней. Разные марки кабеля одного сечения совместимы, но соединять их лучше через качественные клеммники.
Типичные ошибки новичков
Многие пытаются сэкономить и выбирают слишком тонкий провод. Это ведет к перегреву жил и риску пожара. Я рекомендую избегать следующих ошибок:
- Отсутствие заземления в розетках.
- Прокладка силовых кабелей вместе со слаботочными (интернет, ТВ) в одной гофре.
- Установка автомата с номиналом выше, чем может выдержать кабель.
- Использование скруток вместо специализированных клеммников.
- Монтаж кабеля без использования гофры в бетонных стенах.
Финансовый расчет проекта
Стоимость зависит от объема работ и выбора материалов. Я составил сравнительную таблицу, чтобы наглядно показать разницу между самостоятельным трудом и наймом профи.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (кабель, щиток, розетки) | 18 000 | 18 000 | 0 |
| Инструмент (расходники/аренда) | 3 000 | 0 (у мастера свой) | -3 000 |
| Работа по монтажу | 0 | 12 000 | 12 000 |
| 21 000 | 30 000 | 9 000 |
Эксплуатация и уход за сетью
После завершения работ система требует периодического контроля. Раз в полгода я проверяю затяжку винтовых контактов в щитке, так как от перепадов температур они могут ослабнуть. Также важно раз в месяц нажимать кнопку «Тест» на УЗО для проверки его работоспособности. Срок службы современной изоляции составляет около 25-30 лет. Чтобы продлить этот период, не перегружайте сеть мощными обогревателями через дешевые удлинители.
Альтернативные способы монтажа
Если штробление стен невозможно или нежелательно, есть другие варианты. Открытая проводка в ретро-стиле с керамическими изоляторами выглядит эстетично в деревянных пристройках. Для быстрого монтажа в бетонных помещениях использую пластиковые кабель-каналы. Также, если в пристройке будет располагаться мастерская с мощным оборудованием, я советую установить отдельный счетчик. Это позволит точно контролировать расходы электроэнергии.
Ответы на частые вопросы
Можно ли подключать пристройку к любой розетке в доме?
Нет, это создаст огромную нагрузку на одну линию и приведет к срабатыванию автомата или оплавлению провода. Только через щиток.
Какой кабель выбрать для уличной части прокладки?
Используйте кабель в броне или ПНД-трубе, чтобы защитить его от механических повреждений и влаги.
Нужно ли ставить отдельный автомат на каждую комнату?
Желательно разделить освещение и розетки разными автоматами. Это позволит не остаться в темноте при коротком замыкании в розетке.
Можно ли использовать алюминиевый провод?
Категорически нет. Только медный кабель ВВГнг-LS из-за его гибкости и высокой проводимости.
Что делать, если в основном щитке нет места для новых автоматов?
В таком случае я устанавливаю в пристройке небольшой дополнительный распределительный щиток.
Какое сечение провода нужно для кондиционера в пристройке?
Обычно достаточно 2.5 мм², но нужно проверить мощность конкретной модели прибора.
Зачем нужно УЗО, если уже есть автоматы?
Автомат защищает кабель от перегрузки, а УЗО защищает человека от удара током при утечке.
