Создание автоматизированного жилья начинается с детального проектирования электросети. Обычно такие работы занимают от двух недель до месяца в зависимости от сложности. Стоимость оборудования может варьироваться от 50 тысяч до нескольких миллионов рублей. Правильная электрика для умного дома: правила интеграции и автоматизации позволяют избежать дорогостоящих переделок после чистовой отделки. Это сложный технический процесс, требующий точности и системного подхода.
Технические требования и архитектура системы
Сначала определяемся с архитектурой. Централизованная система завязана на один мощный контроллер, распределенная — на сеть независимых узлов. Я всегда советую новичкам начинать с гибридного варианта. Потребуются базовые навыки работы с напряжением 220В и понимание принципов слаботочных сетей. Сроки реализации проекта зависят от площади: для квартиры 60 м² монтаж займет около 14-20 дней.
Я однажды решил сэкономить и проложил витую пару вплотную к силовому кабелю. В итоге получил жуткие помехи на датчиках, пришлось все переделывать. Важно помнить про разделение силовых и информационных линий.
Что понадобится для монтажа
Для работы потребуется набор кабелей и активного оборудования. Силовые линии идут на питание, витая пара — для передачи данных в проводных системах. Расход кабеля обычно рассчитывается с запасом 15% на изгибы и подъем.
- Кабель ВВГнг-Ls 3х2.5 для розеток
- Кабель ВВГнг-Ls 3х1.5 для освещения
- Витая пара Cat 5e или Cat 6 для интернета и управления
- Центральный контроллер (хаб)
- Умные реле для управления нагрузкой

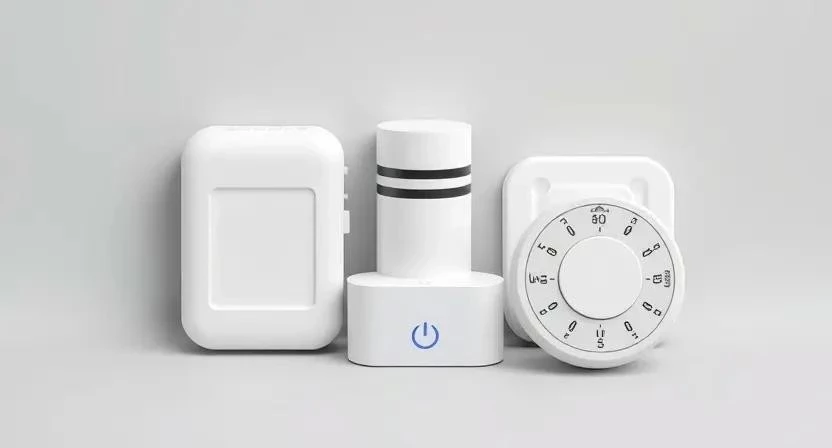

- Датчики движения, присутствия и протечки
- Умные выключатели и розетки
- Гофрированная труба ПВХ 16-20 мм
- Клеммники Wago для надежных соединений
При выборе оборудования я ориентируюсь на совместимость протоколов. Если берете Zigbee, убедитесь, что хаб поддерживает все ваши датчики.
| Материал | Количество (на 60 м²) | Расход на м² | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-Ls 3х2.5 | 100 м | 1.6 м | 70 руб/м | 7 000 руб |
| Витая пара Cat 5e | 150 м | 2.5 м | 40 руб/м | 6 000 руб |
| Гофра ПВХ 20мм | 200 м | 3.3 м | 25 руб/м | 5 000 руб |
| Умные реле | 12 шт | 0.2 шт | 1 200 руб | 14 400 руб |
| Датчики (разные) | 8 шт | 0.13 шт | 1 500 руб | 12 000 руб |
Инструментарий мастера
Без правильного инструмента работа превратится в мучение. Я рекомендую покупать качественный стриппер, чтобы не повредить жилу кабеля при зачистке. Тестер сети обязателен для проверки целостности витой пары до заделки штроб.
- Мультиметр (для замера напряжения и прозвонки)
- Стриппер (для быстрой зачистки изоляции)
- Перфоратор с насадками для штробления
- Набор диэлектрических отверток
- Строительный уровень (лазерный)
- Тестер сетевого кабеля
- Ноутбук с ПО для настройки контроллера
Планирование и организация пространства
Разметка точек питания и датчиков происходит на этапе «черновой» отделки. Хаб ставится в центре квартиры, чтобы сигнал доходил до всех комнат без затухания. Я всегда защищаю уже готовые поверхности пленкой, чтобы бетонная пыль не осела на оборудовании. Организация пространства включает выделение места в электрощите под автоматику.
Подготовка поверхностей и прокладка линий

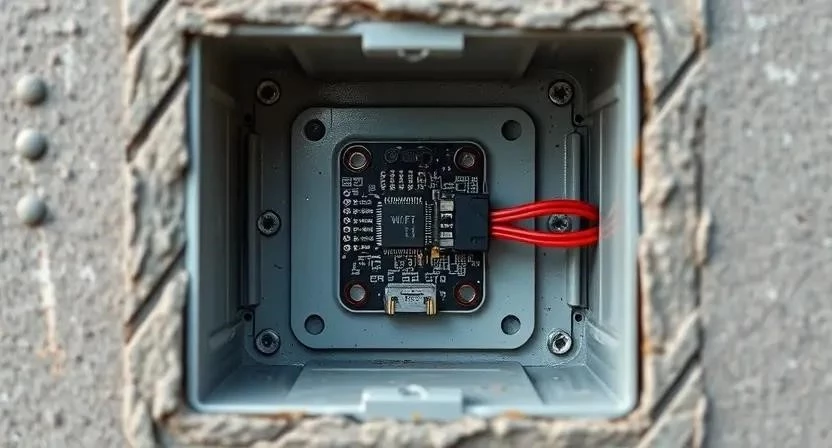

Процесс начинается с резки штроб. Глубина должна быть достаточной, чтобы кабель в гофре не выпирал. Я всегда использую глубокие монтажные коробки (подрозетники) глубиной 60 мм. В обычные 45 мм умное реле вместе с проводами запихнуть почти невозможно, будет либо залом кабеля, либо коробка не сядет вровень со стеной.
После прокладки всех линий провожу проверку целостности каждой жилы. Только после этого штробы грунтуются и заделываются гипсовой смесью. Это гарантирует, что при случайном повреждении стены вы не найдете перебитый кабель.
Технология монтажа и настройки
Монтаж выполняется строго по этапам. Важно соблюдать последовательность, чтобы не пришлось вскрывать стены.
- Составление детальной схемы электропроводки (2-3 дня).
- Выбор и установка центрального хаба в центре помещения (2 часа).
- Монтаж слаботочных линий и витой пары (3-5 дней).
- Установка умных реле в глубокие подрозетники (1-2 дня).
- Подключение датчиков движения и протечки в мокрых зонах (1 день).
- Монтаж умных выключателей и розеток (1-2 дня).

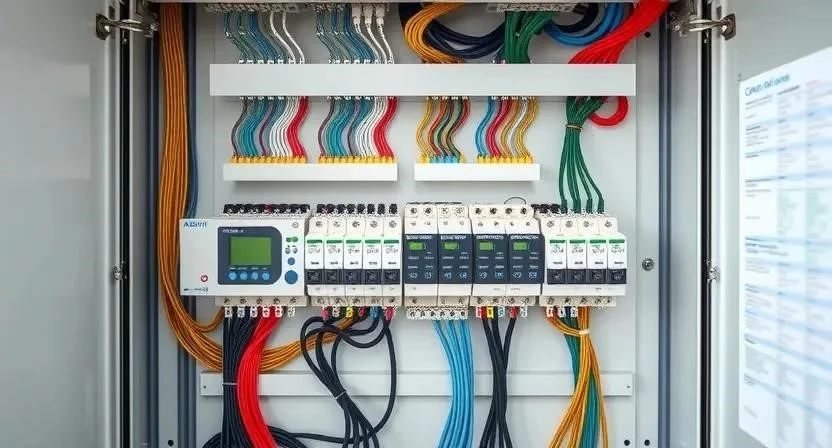

- Сборка автоматизированного электрощита с установкой автоматов (2 дня).
- Настройка сетевого оборудования и Wi-Fi роутеров (4 часа).
- Конфигурация сценариев автоматизации в приложении (1-2 дня).
- Тестирование всех узлов системы под нагрузкой (1 день).
- Финальное подключение периферийных устройств (4 часа).
- Калибровка датчиков освещенности и температуры (3 часа).
При работе с электрикой обязательно используйте перчатки и защитные очки. Перед любым подключением проверяйте отсутствие напряжения мультиметром. Проветривайте помещение при заделке штроб, чтобы не дышать пылью.
Технические нюансы интеграции
Совместимость протоколов — главный камень преткновения. Например, устройства Zigbee работают стабильнее Wi-Fi, так как создают ячеистую сеть (mesh). Я заметил, что дешевые китайские датчики часто «отваливаются» от сети. Поэтому на критически важных узлах, вроде датчиков протечки, я ставлю только проверенные бренды.
Для защиты от помех силовые кабели и витую пару разделяю расстоянием минимум 10-15 см. Контроллеры должны находиться в проветриваемых местах, так как при интенсивной работе они греются. Также обязательно предусмотрите резервное питание (ИБП) для хаба, чтобы дом оставался «умным» даже при кратковременном отключении света.
Типичные ошибки при установке
Новички часто совершают одни и те же промахи, которые вылезают в самый неподходящий момент.
- Использование узких подрозетников (некуда ставить реле).
- Отсутствие резервных кабельных линий (если один перегорит, придется снова штробить).
- Слабый сигнал Wi-Fi из-за установки роутера в металлическом шкафу.
- Неправильное заземление, вызывающее «глюки» в работе сенсорных панелей.
- Отсутствие итоговой схемы разводки после завершения работ.
Я привык маркировать каждый провод с двух сторон специальными бирками. Это спасает, когда через год нужно найти конкретную линию в огромном пучке кабелей в щите.
Расчет стоимости и экономия
Цена системы зависит от выбранного бренда и количества сценариев. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует времени и знаний.
| Статья расходов | Бюджетный вариант | Средний сегмент | Премиум (KNX) |
|---|---|---|---|
| Оборудование | 30 000 руб | 80 000 руб | 300 000+ руб |
| Кабель и расходники | 15 000 руб | 25 000 руб | 50 000 руб |
| Работа мастера | 0 руб (сам) | 40 000 руб | 120 000 руб |
| 45 000 руб | 145 000 руб | 470 000+ руб |
| Метод монтажа | Стоимость работ | Срок | Экономия |
|---|---|---|---|
| Своими руками | 0 руб | 25-30 дней | 40 000 — 100 000 руб |
| Профильная бригада | 40 000 — 150 000 руб | 10-14 дней | 0 руб (платите за скорость) |
Когда я собирал свой первый щит, забыл оставить место под расширение. Теперь пришлось докупать новый корпус, так как модули автоматики заняли всё пространство. Всегда берите щит с запасом 30% по количеству модулей.
Эксплуатация и обслуживание
После запуска система требует минимального, но регулярного ухода. Раз в квартал я проверяю затяжку винтовых контактов в электрощите — от вибраций или перепадов температур они могут ослабнуть. Обновляйте прошивки устройств только через стабильное соединение, чтобы не «окирпичить» контроллер.
Датчики движения и температуры нужно очищать от пыли сухой салфеткой раз в полгода. Загрязнение линзы датчика приводит к ложным срабатываниям или пропуску человека.
Сравнение типов систем
Выбор между беспроводными DIY-решениями и профессиональными проводными системами зависит от бюджета и стадии ремонта.
| Характеристика | Беспроводные (Zigbee/Wi-Fi) | Проводные (KNX/Loxone) |
|---|---|---|
| Надежность | Средняя (зависит от сигнала) | Очень высокая |
| Сложность монтажа | Низкая (можно в готовый ремонт) | Высокая (только на этапе черновой) |
| Цена | Доступная | Высокая |
| Масштабируемость | Легко добавить новое устройство | Сложно (нужна новая линия) |
| Зависимость от сети | Часто зависят от интернета | Работают автономно |
Ответы на частые вопросы
1. Можно ли сделать умный дом в готовом ремонте?
Да, используя беспроводные протоколы (Zigbee, Wi-Fi). Вы просто меняете выключатели и добавляете датчики на двусторонний скотч.
2. Какой протокол выбрать: Zigbee или Wi-Fi?
Для датчиков и реле — Zigbee (меньше ест батареек, не грузит роутер). Для камер и ТВ — Wi-Fi.
3. Что будет, если пропадет интернет?
Если хаб локальный, базовые сценарии (свет по датчику) продолжат работать. Голосовое управление через облако пропадет.
4. Нужен ли отдельный щит для автоматики?
Желательно. Это упрощает обслуживание и исключает влияние помех от мощных силовых автоматов.
5. Сколько потребляет система в режиме ожидания?
Очень мало. Весь комплекс датчиков и хаб потребляют около 10-30 Вт, что почти незаметно в счете за свет.
6. Безопасно ли это в плане киберугроз?
При использовании сложных паролей и обновленных прошивок риск минимален. Проводные системы (KNX) в этом плане безопаснее всего.
7. Можно ли расширять систему позже?
Да, если вы заложили запас в щите и использовали масштабируемые протоколы связи.
