Электрика в деревянном доме: подбор автоматов и УЗО

Электрика в деревянных строениях требует повышенного внимания из-за высокой горючести материала. Ошибка в подборе оборудования или некачественный монтаж часто приводят к перегреву проводов и пожарам. Правильно подобранные УЗО и автоматы для деревянного дома позволяют полностью исключить риск возгорания при коротком замыкании и защитить людей от удара током. Сборка качественного щитка занимает от 8 до 16 рабочих часов, а стоимость комплектующих для среднего дома варьируется от 10 000 до 35 000 рублей.

Принципы работы защитных устройств

Автоматический выключатель (АВ) служит для защиты кабеля от перегрузки и короткого замыкания. Он разрывает цепь, если ток превышает допустимый номинал, предотвращая плавление изоляции. Устройство защитного отключения (УЗО) работает иначе: оно следит за балансом тока между фазным и нулевым проводниками. Если возникает утечка (например, через поврежденный провод или тело человека), УЗО мгновенно отключает питание. Дифференциальный автомат (дифавтомат) объединяет в одном корпусе функции АВ и УЗО, что экономит место в щитке и упрощает монтаж.

Особенности электромонтажа в срубах и брусе

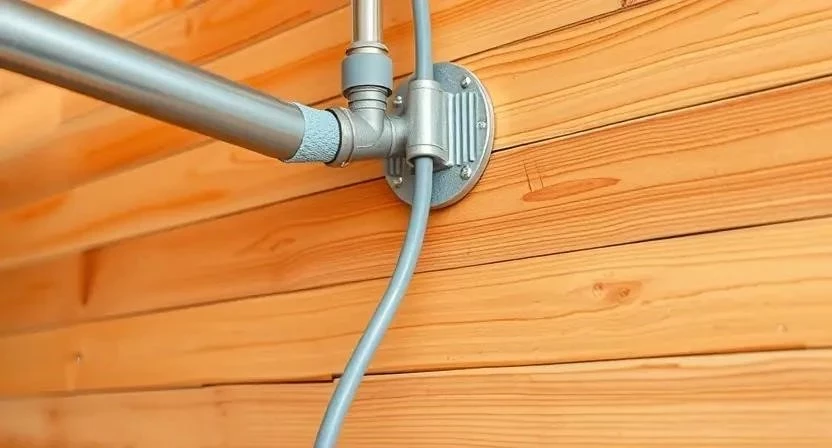

Деревянные стены не прощают ошибок. Пожаробезопасность здесь стоит на первом месте, поэтому требования к материалам жестче, чем в бетоне. Я всегда использую кабель с индексом НГ-LS (не поддерживающий горение, с низким дымовыделением) или ВВГнг-LS. Прокладывать проводку лучше открытым способом в металлических трубах или специальных кабель-каналах. Скрытая проводка допустима только в негорючих гофротрубах с обязательным заземлением и системой уравнивания потенциалов.

Пример из практики: Однажды я приехал на объект, где проводку проложили в дешевом пластиковом коробе прямо по дереву. При небольшом замыкании пластик начал плавиться и капать на сухие доски, создав очаг тления. После этого случая я категорически рекомендую использовать только металлическую защиту в зонах высокого риска.

Критерии выбора автоматических выключателей

При подборе АВ важно смотреть на характеристику срабатывания. Тип B подходит для освещения и чувствительных нагрузок, тип C — самый универсальный для розеток, а тип D ставят на мощные двигатели с высокими пусковыми токами. Номинальный ток должен соответствовать сечению кабеля: для 1,5 мм² обычно ставят 10А, для 2,5 мм² — 16А. Также учитывайте класс защиты IP корпуса щитка. Среди брендов я выделяю ABB и Schneider Electric за надежность, а IEK и EKF — как бюджетные, но рабочие варианты.

Таблица 1. Подбор автоматических выключателей по нагрузке

Подбор УЗО и дифференциальных автоматов

Тип УЗО определяет, какой ток устройство способно обнаружить. Тип AC работает с переменным током (обычные лампы, ТЭНы), тип A видит еще и пульсирующий ток (современная электроника, блоки питания), а тип B — самый продвинутый, защищает даже от постоянного тока. Ток утечки выбирается по назначению: 10 мА для ванной комнаты, 30 мА для жилых комнат и 100-300 мА для вводного устройства. Чтобы один неисправный прибор не обесточил весь дом, я применяю селективность — разделяю потребителей на несколько групп с разными УЗО.

Таблица 2. Параметры выбора УЗО и дифавтоматов

Инструменты и материалы для монтажа

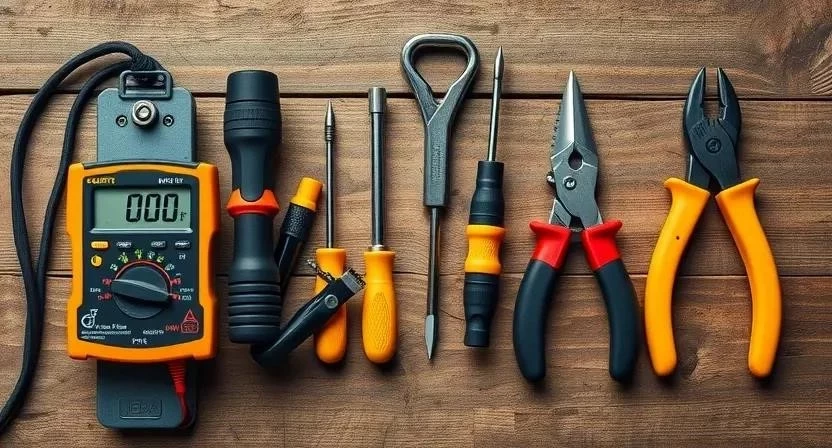

Для качественной сборки щитка понадобится определенный набор инструментов. Я рекомендую использовать только изолированный ручной инструмент, чтобы избежать случайного удара током.

• Индикаторная отвертка для проверки фазы.
• Набор шлицевых и крестовых отверток.
• Мультиметр или тестер для проверки напряжения.
• Пассатижи с изолированными ручками.
• Бокорезы для аккуратной обрезки жил.
• Стриппер для зачистки изоляции без повреждения жил.
• Пресс-клещи для обжима наконечников (НШВИ).
• Строительный уровень и рулетка.

Вспомогательные материалы, которые всегда должны быть под рукой:

• Клеммы WAGO или винтовые зажимы.
• Соединительные шины-гребенки для однофазных автоматов.
• DIN-рейки для крепления модулей.
• Кабель-каналы из негорючего пластика.
• Гофрированная труба (ПВХ или ПНД).
• Изолента ПВХ и термоусадка.
• Маркировочные бирки для каждой линии.

Подготовка и размещение электрощитка

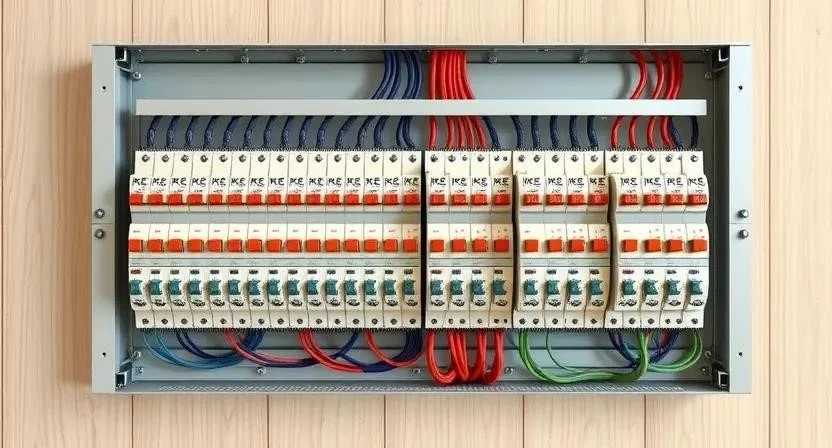

Щиток устанавливают в сухом, доступном месте, подальше от источников влаги и тепла. Я обычно монтирую его в прихожей или техническом помещении на высоте 1,5–1,7 метра от пола. Размер корпуса выбираю с запасом в 20-30% свободных модулей — в будущем всегда хочется добавить новый автомат или реле напряжения. Сначала составляю схему: вводной автомат, затем общее УЗО или группа УЗО, и в конце групповые автоматы. После этого крепим щиток к стене, используя дюбели, подходящие под тип дерева.

Пошаговая инструкция по подключению защиты

Монтаж щитка требует предельной концентрации. Работайте только при полностью отключенном напряжении!

1. Монтаж DIN-реек и нулевых/заземляющих шин в корпусе (1 час).
2. Установка вводного автоматического выключателя на рейку (30 мин).
3. Подключение вводного кабеля к верхним контактам вводного автомата (30 мин).
4. Установка УЗО и распределение групповых автоматов по линиям (1 час).
5. Сборка схемы питания: соединение вводного автомата с УЗО и далее с групповыми АВ с помощью гребенок или перемычек (2 часа).
6. Подключение отходящих линий (кабелей к комнатам) к нижним контактам групповых автоматов (2 часа).
7. Подключение всех нулевых проводников к нулевой шине (после УЗО) и заземляющих — к шине PE (1 час).
8. Тщательная проверка всех соединений на затяжку и отсутствие коротких замыканий мультиметром (30 мин).
9. Тестирование каждого УЗО с помощью встроенной кнопки «Тест» (15 мин).
10. Маркировка всех модулей бирками: «Кухня», «Свет 1 этаж» и т.д. (30 мин).

Лайфхак от мастера: Я всегда использую наконечники НШВИ для многожильного провода. Если просто зажать многожилку винтом, волоски со временем разлетаются, контакт ослабевает, начинается нагрев, и в деревянном доме это прямой путь к пожару. Обязательно затягивайте винты с усилием, но без фанатизма, чтобы не сорвать резьбу.

Правила безопасности и нормы ПУЭ

Все работы должны соответствовать ПУЭ и СНиП. Главное правило — наличие полноценного контура заземления. Без него УЗО будет работать, но защита от косвенного прикосновения будет неполной. Важна селективность: вводной автомат должен иметь номинал выше, чем групповые, чтобы при аварии в одной комнате не гас весь дом. Регулярно, раз в месяц, нажимайте кнопку «Тест» на УЗО — это проверяет работоспособность механизма расцепления. При работе используйте респиратор, если сверлите стены, и обязательно проветривайте помещение.

Типичные ошибки при монтаже

Самая опасная ошибка — завышение номинала автомата. Если поставить 25А на кабель 1,5 мм², провод сгорит раньше, чем сработает защита. Часто новички забывают про заземление или путают ноль и фазу при подключении УЗО, из-за чего устройство просто не включается. Также встречается игнорирование проверки контактов: через полгода после усадки дома или температурных колебаний винты могут ослабнуть.

Пример из опыта: Один заказчик решил сэкономить и купил самые дешевые автоматы неизвестного бренда. Через два месяца один из них «залип» и не сработал при коротком замыкании в чайнике. Кабель в стене успел раскалиться докрасна. Я заменил всё оборудование на проверенное, и теперь система работает как часы.

Расчет стоимости и количества оборудования

Для типового дома 100 кв.м. с 3 группами розеток, 2 группами света и отдельной линией на санузел потребуется примерно: 1 вводной автомат, 2 УЗО (общее и влажные зоны), 5-6 групповых автоматов и один щиток на 18-24 модуля.

Таблица 3. Ориентировочные цены на оборудование

Самостоятельный монтаж позволяет сэкономить от 5 000 до 15 000 рублей на услугах электрика, но требует наличия инструментов и знаний. Привлечение профи гарантирует безопасность и часто дает гарантию на работы.

Сравнение подходов к защите

Некоторые до сих пор ставят только автоматы, считая УЗО лишним. Это огромный риск: автомат защищает кабель, но не защищает человека от удара током и не видит микроутечки, которые могут вызвать тление дерева. Бюджетные решения (IEK, EKF) подходят для простых задач, но в критических узлах я ставлю премиум-сегмент (ABB, Schneider), так как их скорость срабатывания выше.

Таблица 4. Сравнение вариантов электрозащиты

FAQ: Ответы на частые вопросы

1. Можно ли ставить УЗО без заземления? Да, УЗО будет работать и защищать человека, отключая сеть при утечке тока через тело.
2. В чем разница между УЗО и дифавтоматом? УЗО защищает только от утечек тока, а дифавтомат — и от утечек, и от перегрузок/коротких замыканий.
3. Какой ток утечки УЗО выбрать для ванной? Строго 10 мА, так как во влажной среде сопротивление тела падает и риск поражения выше.
4. Нужен ли отдельный автомат на стиральную машину? Да, это мощный прибор с ТЭНом, которому нужна отдельная линия с УЗО.
5. Как часто нужно проверять УЗО? Рекомендую нажимать кнопку «Тест» один раз в месяц.
6. Что делать, если УЗО постоянно выбивает? Искать утечку тока: отключать все приборы из розеток и включать по одному, пока не найдется виновник.
7. Можно ли использовать старые автоматы с новым УЗО? Можно, если они исправны и их номиналы согласованы, но лучше обновить всё разом.
8. Какие документы регламентируют установку электрики в деревянном доме? ПУЭ (Правила устройства электроустановок) и СНиП.
9. Какой тип УЗО выбрать для кухни? Тип A, так как там много электроники с импульсными блоками питания.
10. Как подключить двухполюсный автомат? Он разрывает одновременно и фазу, и ноль, что обеспечивает полную изоляцию участка сети.

Правильный выбор автоматических выключателей и УЗО превращает деревянный дом в безопасное место. Не экономьте на защите — качественный щиток один раз собирается на десятилетия и бережет ваше спокойствие и жизнь.
