Обеспечение бесперебойного питания котла и насосов — это главная задача при обустройстве котельной, от которой зависит тепло в доме зимой. Обычно электромонтажные работы в узле отопления занимают от 2 до 3 рабочих дней, а стоимость базового комплекта автоматики и кабеля начинается от 15 000 рублей. Правильная электрика отопления в частном доме исключает риск выхода из строя дорогостоящей электроники котла из-за скачков напряжения. Грамотный подход к монтажу гарантирует стабильную работу всей системы тепла.
Особенности подготовки к электромонтажу
Работы по электрификации котельной относятся к разряду ответственных. Для их выполнения требуются базовые навыки работы с напряжением 220В и понимание принципов сборки распределительного щита. Я считаю, что без знаний о сечении кабеля и номиналах автоматов приступать к делу опасно. Общее время выполнения всех этапов, включая проектирование и пусконаладку, составляет около 15-20 часов чистого рабочего времени. Оптимально проводить эти работы до чистовой отделки стен, чтобы скрыть проводку в штробах.
Перечень необходимых материалов
Для монтажа использую только медный кабель марки ВВГнг (не поддерживающий горение). Для силовых линий котла выбираю сечение 2.5 мм², для управления и насосов достаточно 1.5 мм². В обязательном порядке устанавливаю УЗО для защиты от утечек тока, так как котельная — зона повышенной влажности. Все соединения выполняю через качественные клеммники, чтобы избежать окисления.
- Кабель ВВГнг 3х2.5 (силовая линия)
- Кабель ВВГнг 3х1.5 (насосы, датчики)
- Автоматический выключатель на 16А
- УЗО с током утечки 30мА
- Распределительные коробки из ударопрочного пластика
- Клеммники Wago или винтовые зажимы
- Гофра ПВХ диаметром 16-20 мм
- Монтажные клипсы и дюбель-хомуты
- Изолента ПВХ и кабельные наконечники
| Материал | Характеристика/Сечение | Примерный расход | Средняя цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг | 3х2.5 мм² | 20 м | 80 руб/м | 1600 руб |
| Кабель ВВГнг | 3х1.5 мм² | 15 м | 60 руб/м | 900 руб |
| Автомат | 16А (тип B/C) | 2 шт | 400 руб | 800 руб |
| УЗО | 25А / 30мА | 1 шт | 1200 руб | 1200 руб |
| Гофра ПВХ | 20 мм | 30 м | 25 руб/м | 750 руб |

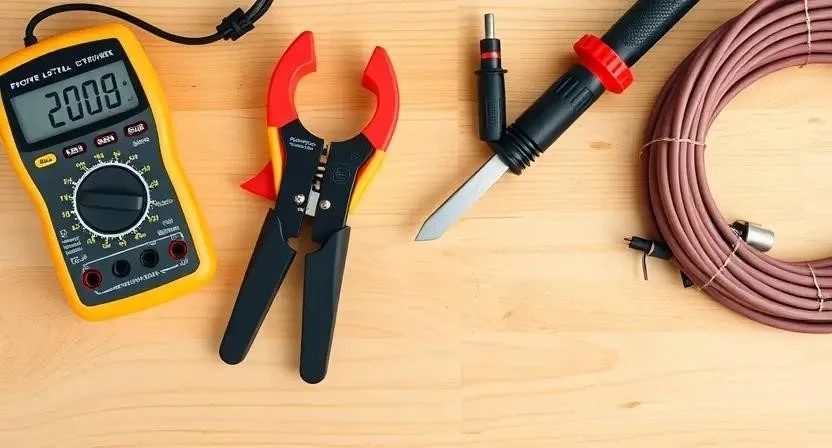

Инструментарий для работы
Качественный инструмент сокращает время монтажа и исключает ошибки. Стриппер позволяет снимать изоляцию, не повреждая жилу кабеля, что критически важно для надежного контакта. Мультиметр использую для проверки целостности цепи и замера напряжения перед включением оборудования. Перфоратор нужен для штробления стен и установки коробок.
| Инструмент | Назначение | Рекомендация | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка напряжения и прозвонка | Купить | 1500 руб |
| Стриппер | Снятие изоляции с проводов | Купить | 800 руб |
| Перфоратор | Штробление, сверление стен | Аренда/Купить | 5000 руб |
| Индикаторная отвертка | Поиск фазы в сети | Купить | 300 руб |
| Кусачки/Бокорезы | Резка кабеля и проволоки | Купить | 600 руб |
Организация пространства в котельной
Зону установки котла и насосов очищаю от строительного мусора и пыли. Все поверхности, которые могут быть повреждены при штроблении, закрываю плотной пленкой. Обеспечиваю свободный доступ к электрощиту, чтобы в любой момент можно было быстро обесточить систему. Лишние предметы выношу из помещения, создавая безопасный проход для работы с электроинструментом.
Подготовка поверхностей и трассировка
Стены штроблю под кабель на глубину 20 мм, чтобы провод полностью скрылся в стене и не был поврежден при отделке. Монтажные коробки устанавливаю на высоте 1.2-1.5 метра от пола. Перед установкой щитка проверяю ровность стены уровнем, иначе корпус будет перекошен. Особое внимание уделяю проверке заземляющего контура: сопротивление должно быть в пределах нормы, чтобы УЗО сработало корректно.
Пошаговая технология монтажа электрики
Процесс подключения оборудования требует строгого соблюдения последовательности. Я всегда начинаю с проверки отсутствия напряжения в сети. При работе использую защитные перчатки и очки, особенно при штроблении стен.
- Проектирование схемы электропитания (1 час). Рисую путь кабеля от щита до каждого потребителя.
- Прокладка кабельных линий (4 часа). Укладываю ВВГнг в гофру и фиксирую клипсами.
- Монтаж распределительной коробки (2 часа). Устанавливаю коробку в месте разветвления сети.

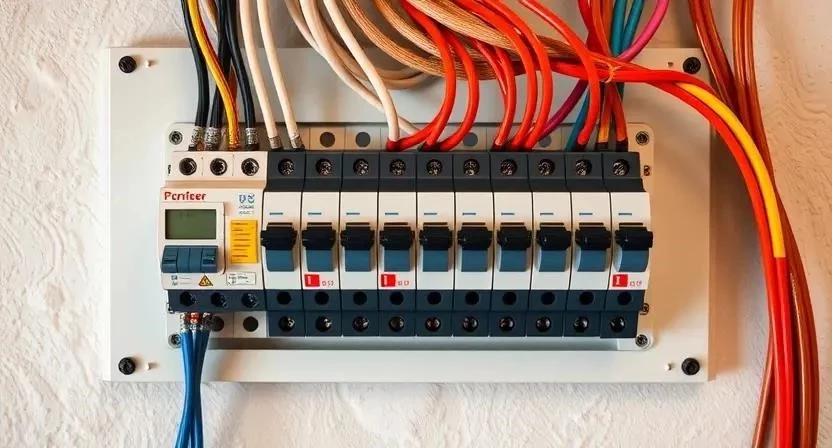

- Установка автоматических выключателей и УЗО (2 часа). Монтирую модули на DIN-рейку в щитке.
- Подключение заземления (1 час). Соединяю шину заземления щитка с общим контуром дома.
- Монтаж питания для циркуляционного насоса (1 час). Вывожу отдельный кабель 3х1.5 мм².

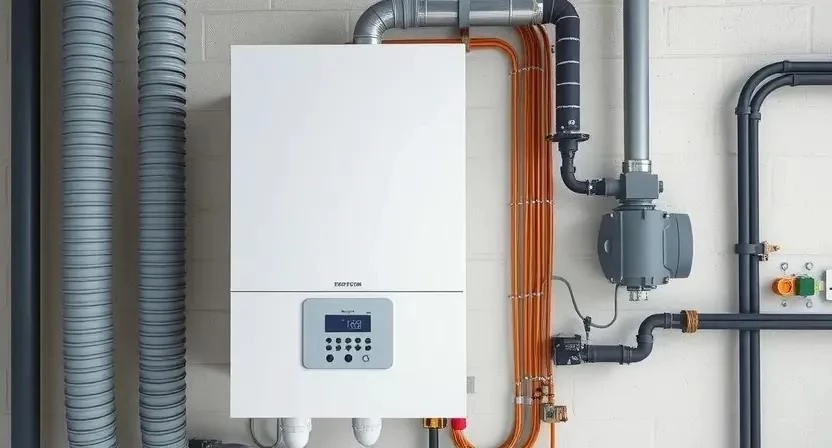

- Подключение котла к электросети (1 час). Соединяю фазу, ноль и землю через клеммники.

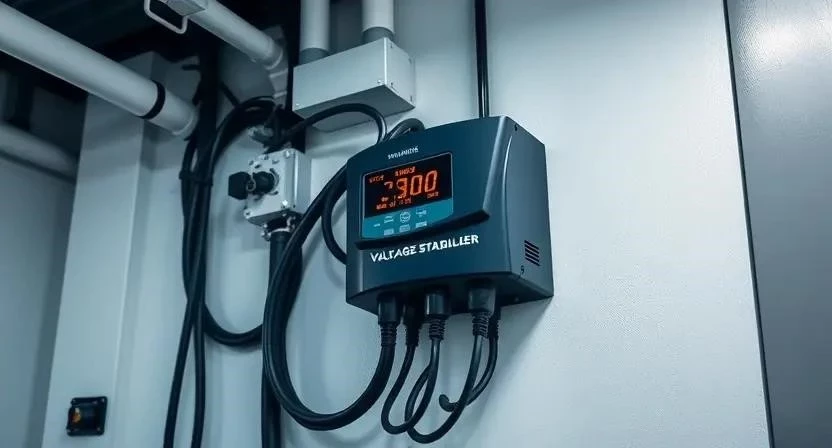

- Установка стабилизатора напряжения или ИБП (1 час). Включаю прибор в разрыв цепи питания котла.
- Проверка целостности цепи мультиметром (1 час). Прозваниваю все линии на отсутствие короткого замыкания.
- Первый запуск и проверка фазировки (1 час). Убеждаюсь, что фаза пришла на нужный контакт.
- Тестирование системы защиты (1 час). Нажимаю кнопку «Тест» на УЗО, проверяя мгновенное отключение.
- Маркировка проводов (1 час). Подписываю каждый автомат в щитке для удобства эксплуатации.
Однажды я сэкономил на клеммниках и использовал обычную скрутку — через год контакт окислился, и котел встал в самый мороз. Теперь я использую только зажимы Wago или винтовые клеммы с обжимом наконечников. Это гарантирует плотное прилегание жилы и отсутствие нагрева в месте соединения.
| Этап работ | Время | Особенности выполнения |
|---|---|---|
| Прокладка кабеля | 4-6 часов | Использование гофры обязательно |
| Сборка щитка | 2-3 часа | Соблюдение номиналов автоматов |
| Подключение котла | 1-2 часа | Проверка фазировки (L, N, PE) |
| Монтаж ИБП | 1 час | Установка в проветриваемом месте |
| Тестирование | 2 часа | Проверка всех режимов защиты |
Технические нюансы и требования
В котельной важно поддерживать температуру не ниже +5°C, чтобы избежать конденсата на электронике. Влажность воздуха не должна превышать 80%, иначе возможны окислы на контактах. При монтаже кабеля в гофре оставляю небольшой запас (петлю) в монтажных коробках для удобства последующего ремонта. Использую только материалы с совместимой изоляцией, чтобы избежать химического разрушения оболочки провода при контакте с отделочными материалами.
Типичные ошибки новичков
Многие пытаются сэкономить и используют кабель сечением 0.75 или 1.0 мм² для силовых линий, что ведет к перегреву изоляции. Отсутствие заземления делает эксплуатацию котла опасной, особенно при наличии металлических труб. Я помню, как новичок-сосед подключил насос в общую розетку с чайником; в итоге выбило весь дом, когда включились оба прибора одновременно.
- Использование слишком тонкого кабеля (меньше 1.5-2.5 мм²).
- Отказ от установки УЗО в сыром помещении.
- Объединение линии отопления с бытовыми розетками.
- Отсутствие полноценного заземления оборудования.
- Монтаж кабеля без использования защитной гофры.
Расчет стоимости монтажа
Сумма затрат зависит от выбранного бренда автоматики и длины трасс. При самостоятельном выполнении работ экономится стоимость услуг электрика, которая составляет примерно 30-50% от общей сметы. Сам проложил все трассы в гофре, а на пусконаладку пригласил профи — так я сэкономил около 5000 рублей без риска сжечь плату котла.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и кабель | 7000 | 7000 | 0 |
| Автоматика (УЗО, автоматы) | 4000 | 4000 | 0 |
| Стабилизатор/ИБП | 8000 | 8000 | 0 |
| Работа по монтажу | 0 | 12000 | 12000 |
| Пусконаладка | 0 | 3000 | 3000 |
| 19000 | 34000 | 15000 |
Эксплуатация и уход за системой
Раз в год, перед началом отопительного сезона, провожу ревизию щитка. Подтягиваю винтовые зажимы на автоматах, так как от перепадов температур медь может «течь», и контакт ослабевает. Проверяю работоспособность ИБП, имитируя отключение сети. Электрокомпоненты качественных брендов служат 10-15 лет, но проверка контактов должна быть регулярной для предотвращения пожара.
Альтернативные решения и оборудование
Для тех, кто хочет больше комфорта, рекомендую беспроводное управление отоплением через Wi-Fi реле. Это избавляет от необходимости тянуть провода к каждому радиатору. В выборе стабилизаторов ориентируюсь на релейные или инверторные модели — они быстрее реагируют на просадки напряжения. Также сравниваю кабель ГОСТ и ТУ: всегда беру ГОСТ, так как реальное сечение жилы там соответствует заявленному.
- Беспроводные термостаты с управлением со смартфона
- Инверторные стабилизаторы напряжения (высокая точность)
- Релейные стабилизаторы (бюджетный вариант)
- Кабель ВВГнг-LS (пониженное дымовыделение)
- Умные розетки с мониторингом энергопотребления
- Реле напряжения для защиты от скачков 380В
- Датчики протечки с автоматическим отключением питания
Часто задаваемые вопросы (FAQ)
Можно ли подключать котел через обычный удлинитель?
Категорически нет. Удлинители имеют тонкий провод и ненадежные контакты, что может привести к перегреву и пожару.
Какое сечение провода выбрать для котла?
Оптимально использовать медный кабель ВВГнг 3х2.5 мм². Это обеспечит запас по мощности и долговечность.
Нужен ли отдельный автомат на циркуляционный насос?
Да, желательно выделить насосу отдельный автомат на 6А или 10А. Если насос сгорит, котел продолжит работать, и вы сможете быстро найти проблему.
Как выбрать ИБП для котла?
Выбирайте модель с «чистым синусом» (online-ИБП). Дешевые аппроксимированные синусоиды могут привести к гулу насоса и выходу из строя платы котла.
Обязательно ли ставить УЗО?
Да, в котельной это требование безопасности. УЗО спасет жизнь при пробое изоляции на корпус котла или насоса.
Что делать, если в доме нет заземления?
Необходимо организовать локальный контур заземления (вбить электроды в землю). Без него многие современные котлы выдают ошибку по фазировке и не запускаются.
Можно ли использовать алюминиевый провод?
Нет, алюминий запрещен для внутренней проводки в жилых домах. Он хрупок и быстро окисляется в соединениях.
Поможет ли стабилизатор, если свет мигает?
Да, стабилизатор выравнивает напряжение до 220В, защищая электронику котла от перегорания при скачках.
