Монтаж системы горячего водоснабжения всегда начинается с правильного электропитания. Подключение бойлера косвенного нагрева к электрике требует выделенной линии, чтобы избежать перегрузки сети и обеспечить стабильную работу ТЭНа. Обычно такие работы занимают от 4 до 8 часов. Стоимость базового комплекта материалов начинается от 5 000 рублей. Правильный подход исключает риск короткого замыкания и преждевременный выход оборудования из строя.
Особенности электромонтажных работ
Электромонтаж бойлера считается задачей средней сложности. Я всегда советую иметь базовые навыки работы с током и понимание принципов заземления. Для качественного выполнения всех этапов потребуется один рабочий день. Сеть в доме должна быть стабильной, с напряжением 220В и обязательным наличием контура заземления, так как работа с водой и электричеством в одном месте повышает риски.

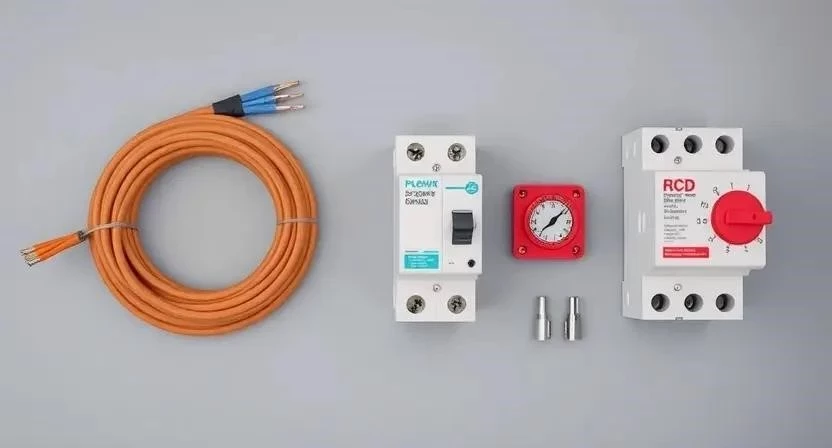

Комплектация материалами
Для надежной работы системы я использую только сертифицированные компоненты. Основным требованием является применение кабеля с индексом «нг» (не поддерживающий горение). Сечение провода выбираю исходя из мощности нагревательного элемента, чтобы жила не перегревалась под нагрузкой. Покупать материалы лучше в специализированных строительных гипермаркетах или электротехнических магазинах.
- Кабель ВВГнг-LS 3х2.5 — основной силовой провод.
- Автоматический выключатель на 16А — защита от перегрузок.
- УЗО (устройство защитного отключения) на 25А с током утечки 30мА.
- Распределительная коробка из ударопрочного пластика.
- Гофрированная труба ПВХ для защиты кабеля.
- Наконечники НШВИ — для качественного обжима жил.
- Кабельные стяжки нейлоновые.
- Изолента ПВХ или термоусадочные трубки.
| Материал | Количество | Расход на м2/ед. | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 15 м | 1 м/м | 80 руб. | 1200 руб. |
| Автомат 16А | 1 шт. | 1 шт. | 450 руб. | 450 руб. |
| УЗО 25А/30мА | 1 шт. | 1 шт. | 1300 руб. | 1300 руб. |
| Гофра 20 мм | 15 м | 1 м/м | 35 руб. | 525 руб. |
| Коробка распред. | 1 шт. | 1 шт. | 250 руб. | 250 руб. |

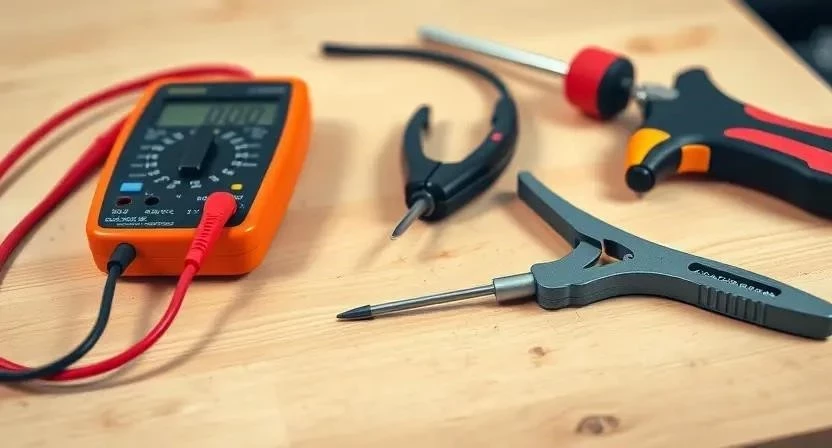

Инструментарий для монтажа
Правильный инструмент ускоряет процесс и гарантирует безопасность соединений. Я рекомендую использовать стриппер вместо обычного ножа, чтобы не повредить медную жилу при зачистке изоляции. Мультиметр необходим для проверки отсутствия замыкания перед подачей питания.
- Стриппер — для быстрой и чистой зачистки проводов.
- Индикаторная отвертка — проверка наличия фазы в сети.
- Мультиметр — замер напряжения и прозвонка цепей.
- Перфоратор — сверление отверстий в стенах.
- Кусачки/пассатижи — обрезка и загиб проводов.
- Строительный уровень — разметка трассы кабеля.
- Набор отверток с разными насадками под клеммы.
Организация рабочего пространства
Сначала я расчищаю пространство вокруг бойлера и электрощитка. Важно, чтобы к клеммам и автоматам был свободный доступ для обслуживания в будущем. Полы и стены застилаю защитной пленкой, чтобы строительная пыль от штробления не осела на чистовой отделке помещений.
Подготовка поверхности и трассировка
Разметка трассы кабеля проходит по кратчайшему пути от щитка до бойлера. Я использую строительный уровень, чтобы линии были строго вертикальными или горизонтальными. Если стены бетонные, делаю штробы, если гипсокартон — прокладываю кабель в гофре. Сверление отверстий выполняю аккуратно, используя режим без удара при выходе из стены, чтобы не вырвать кусок штукатурки.
Пример из опыта: Однажды я забыл проверить схему прокладки труб водоснабжения перед штроблением и едва не пробил трубу ГВС. Теперь я всегда использую детектор скрытой проводки, даже если уверен в планировке.
Пошаговый процесс подключения
Перед началом работ обязательно обесточьте всю сеть в доме. Используйте защитные перчатки и очки при сверлении.

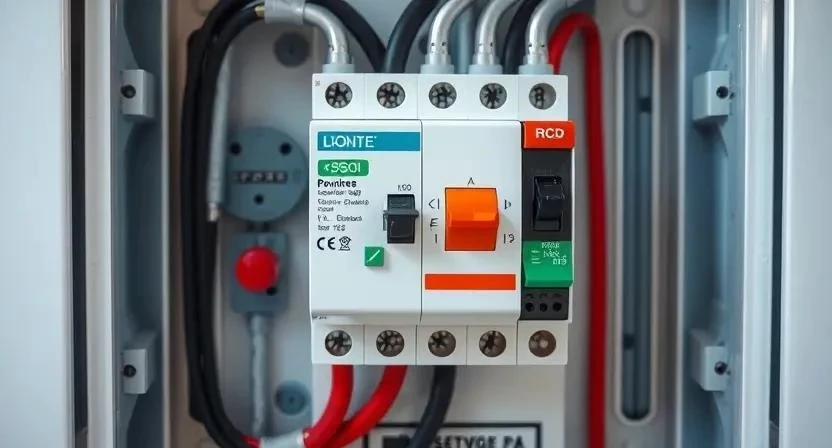

- Выбор и установка автомата. Устанавливаю в щитке автоматический выключатель на 16А. Это защитит линию от короткого замыкания (30 мин).
- Монтаж УЗО. Ставлю устройство защитного отключения. Оно спасет жизнь при утечке тока на корпус бойлера (20 мин).
- Прокладка кабеля. Протягиваю ВВГнг 3х2.5 от щитка к бойлеру в гофре, закрепляя её клипсами каждые 50 см (180 мин).
- Установка коробки. Монтирую распределительную коробку в месте разветвления или перехода кабеля на оборудование (30 мин).

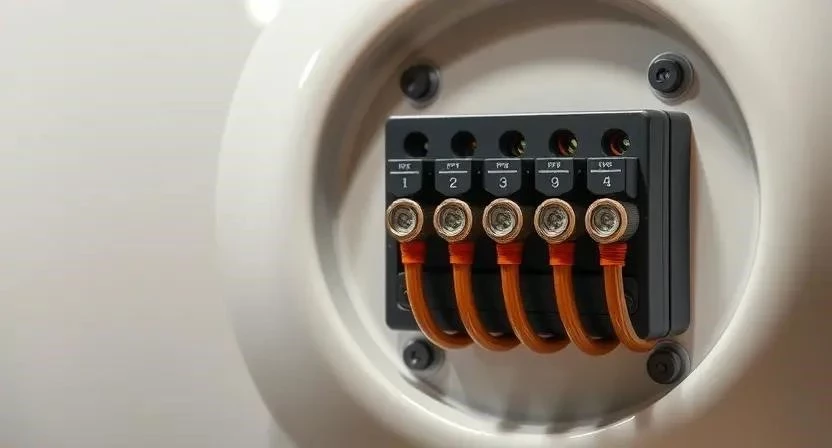

- Подключение ТЭНа. Соединяю жилы кабеля с клеммами нагревательного элемента. Использую обжимные наконечники НШВИ для плотного контакта (20 мин).
- Монтаж термостата. Подключаю датчики температуры и термостат согласно схеме производителя. Ошибки здесь приведут к перегреву воды (30 мин).
- Заземление. Соединяю желто-зеленый провод с заземляющим болтом на корпусе бойлера. Это критически важный этап безопасности (30 мин).
- Проверка изоляции. С помощью мультиметра проверяю отсутствие замыкания между фазой, нулем и землей (20 мин).
- Первое включение. Подаю напряжение и замеряю вольтметром параметры на входе в бойлер (10 мин).
- Тестирование. Включаю нагрев и слежу за работой термостата до достижения заданной температуры (20 мин).
| Этап работ | Время | Особенности |
|---|---|---|
| Сборка в щитке | 50 мин | Строгая последовательность Автомат -> УЗО |
| Монтаж трассы | 180 мин | Соблюдение радиусов изгиба кабеля |
| Подключение ТЭНа | 20 мин | Затяжка винтов с усилием |
| Настройка датчиков | 30 мин | Герметизация вводов проводов |
| Заземление и тест | 60 мин | Проверка срабатывания УЗО кнопкой «Тест» |
Технические нюансы и требования
Сечение кабеля напрямую зависит от мощности ТЭНа. При использовании стандартного нагревателя на 3 кВт я всегда ставлю провод 2.5 мм², так как 1.5 мм² будет работать на пределе и греться. В помещениях с высокой влажностью использую только влагостойкие коробки с индексом IP54 и выше.
Особое внимание уделяю затяжке клемм. Медь «течет» со временем, поэтому через месяц после установки я рекомендую еще раз подтянуть все винтовые соединения. Несовместимость УЗО и автомата по номиналу может привести к тому, что защита просто не сработает при аварии.
| Мощность ТЭНа | Сечение кабеля | Номинал автомата | Тип нагрузки |
|---|---|---|---|
| 2.0 кВт | 1.5 мм² | 10А | Легкая |
| 3.0 кВт | 2.5 мм² | 16А | Стандарт |
| 4.5 кВт | 2.5 мм² | 20А | Повышенная |
| 6.0 кВт | 4.0 мм² | 25А | Тяжелая |
| 9.0 кВт | 6.0 мм² | 32А | Промышленная |
Типичные ошибки новичков
Самая опасная ошибка — отказ от заземления или попытка сделать «зануление». В условиях работы с водой это может привести к удару током при касании крана. Также часто используют слишком тонкий провод, который плавится в распределительных коробках.
- Использование кабеля сечением 1.5 мм² для ТЭНов мощностью более 3 кВт.
- Отсутствие УЗО в цепи, что делает эксплуатацию бойлера опасной.
- Плохая затяжка контактов в клеммнике, приводящая к искрению и оплавлению.
- Неправильное подключение термостата (перепутан фаза и управляющий сигнал).
- Прокладка силового кабеля вплотную к трубам с горячей водой.
Пример из опыта: Я видел, как у соседа сгорел блок управления бойлером из-за того, что он подключил его через обычный бытовой удлинитель. Провод разогрелся до 80 градусов, изоляция поплыла, и произошло короткое замыкание.
Расчет затрат на монтаж
Стоимость реализации проекта зависит от того, будете ли вы делать всё сами или наймете специалиста. Самостоятельный монтаж позволяет сэкономить на работе, но требует наличия инструмента.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 5000 руб. | 5000 руб. | 0 руб. |
| Работа электрика | 0 руб. | 7000 руб. | 7000 руб. |
| Расходники (дюбеля, стяжки) | 500 руб. | 500 руб. | 0 руб. |
| Транспортные расходы | 0 руб. | 1000 руб. | 1000 руб. |
| 5500 руб. | 13500 руб. | 8000 руб. |
Эксплуатация и уход
Раз в полгода я проверяю затяжку винтовых соединений. Контакты могут ослабнуть от температурных колебаний, что приведет к окислению металла. Обязательно нажимаю кнопку «Тест» на УЗО раз в месяц, чтобы убедиться, что устройство мгновенно отключает питание при утечке. Качественная изоляция ВВГнг-LS при правильном монтаже служит до 30 лет без потери свойств.
Альтернативные способы подключения
Если бойлер имеет очень большую мощность, я рекомендую подключать его через магнитный пускатель. Это снимет нагрузку с контактов термостата, который не рассчитан на постоянные высокие токи. Также сейчас популярно использование умных реле (например, Sonoff или Shelly). Они позволяют управлять нагревом с телефона, настраивая график работы по дешевому ночному тарифу электроэнергии.
Пример из опыта: Я установил умное реле клиенту в загородный дом. Теперь он включает нагрев воды за час до пробуждения через приложение, что позволило ему снизить затраты на электричество на 15%.
Ответы на частые вопросы
Можно ли подключать бойлер без УЗО?
Категорически нет. Вода — отличный проводник, и при малейшем пробое ТЭНа корпус станет под напряжением. УЗО — единственный способ избежать трагедии.
Какое сечение кабеля выбрать для 3 кВт?
Оптимальный вариант — 2.5 мм². Это обеспечит запас по мощности и исключит нагрев провода.
Как проверить ТЭН мультиметром?
Переведите прибор в режим измерения сопротивления. Приложите щупы к контактам ТЭНа. Значение должно быть в пределах нормы (обычно от 20 до 50 Ом). Бесконечность означает обрыв, ноль — короткое замыкание.
Нужен ли отдельный автомат на бойлер?
Да, бойлер — мощный потребитель. Общая линия с розетками может привести к постоянным срабатываниям защиты при включении чайника или утюга.
Можно ли использовать алюминиевый провод?
Нет, алюминий хрупок и быстро окисляется. Только медь, желательно с индексом LS (low smoke).
Что делать, если УЗО постоянно выбивает?
Это признак утечки тока. Скорее всего, повреждена изоляция ТЭНа или в систему попала влага. Нужно срочно вызвать мастера для диагностики.
Можно ли ставить автомат на 25А для кабеля 2.5 мм²?
Не рекомендуется. Кабель 2.5 мм² выдерживает около 25А, но автомат должен защищать кабель, а не работать на его пределе. Ставьте 16А.
