Электромонтаж сплит-системы: руководство по проводке и выбору материалов

Правильный электромонтаж сплит-системы исключает перегрев кабеля и короткие замыкания. Обычно такая работа занимает от 4 до 8 часов в зависимости от сложности трассы. Стоимость базового набора материалов начинается от 3000 рублей. Электрика для кондиционера пошагово требует строгого соблюдения норм ПУЭ, чтобы избежать возгорания проводки. Важно точно рассчитать пусковые токи компрессора перед выбором защитного оборудования.

Основы подготовки к электромонтажу

Перед началом работ нужно оценить мощность кондиционера. От этого зависит сечение провода и номинал автомата. Я всегда сверяюсь с техническим паспортом устройства, так как даже небольшая разница в мощности может привести к перегрузке сети. Требования ПУЭ обязывают использовать медные проводники и предусматривать заземление. Для качественного монтажа потребуются базовые навыки работы с электрикой: умение пользоваться мультиметром и зачищать провода. Лучше всего проводить монтаж до чистовой отделки стен, чтобы скрыть кабели в штробах.

Один раз я видел, как люди подключали мощный кондиционер к старой алюминиевой проводке — провода начали плавиться через неделю из-за высокого сопротивления.

Комплектация материалов для проводки

Для надежной работы системы выбирайте только сертифицированные компоненты. Основным материалом служит медный кабель ВВГнг, который не поддерживает горение. Для защиты линии используется гофротруба, а для фиксации в стенах — подрозетники и специальные клеммы. Расход кабеля рассчитывается по длине трассы от щитка до внутреннего и внешнего блоков с запасом 10-15% на изгибы и подключения.

• Кабель ВВГнг 3х2.5 — основной силовой провод.
• Автоматический выключатель — защита от короткого замыкания.

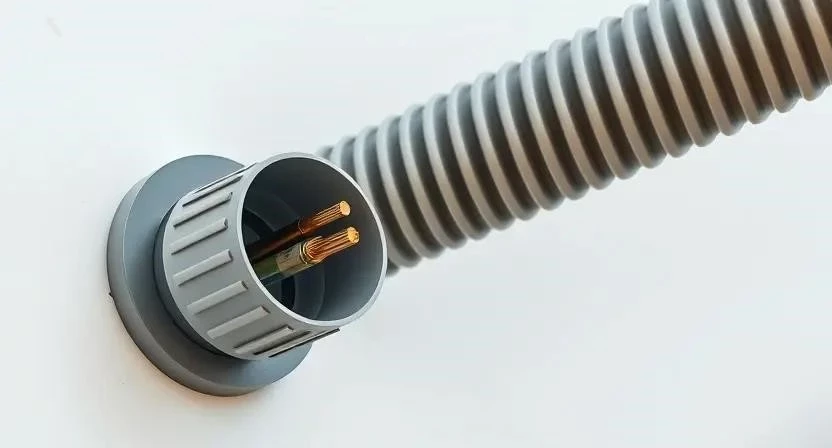

• Гофротруба ПВХ — защита кабеля от механических повреждений.
• Подрозетники — для установки выключателя или розетки.
• Клеммники WAGO или винтовые — для надежного соединения.
• Дюбель-хомуты — для фиксации гофры к стене.
• Изолента ПВХ — дополнительная изоляция соединений.
• Стяжки нейлоновые — для группировки кабелей.

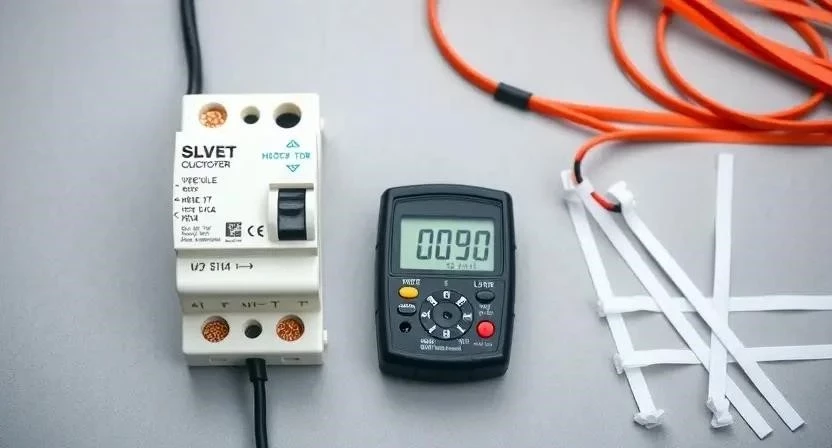

Инструментарий для работы

Качественный инструмент ускоряет процесс и гарантирует безопасность соединений. Стриппер позволяет снимать изоляцию, не повреждая жилы кабеля. Мультиметр необходим для проверки напряжения и прозвонки цепи. Перфоратор используется для штробления и сверления отверстий в бетоне. Кусачки или бокорезы нужны для обрезки проводов.

Организация рабочего пространства

Сначала определяю точное место установки внутреннего блока, учитывая расстояние до потолка и соседних стен. Внешний блок размещается так, чтобы обеспечить легкий доступ для обслуживания. Размечаю трассы прокладки кабеля, стараясь минимизировать количество поворотов. Чтобы пыль не осела на мебели, накрываю всё плотной полиэтиленовой пленкой и заклеиваю плинтусы малярным скотчем.

Подготовка стен и отверстий

Штробление стен под кабель выполняю перфоратором с насадкой-штроборезом. Глубина штробы должна позволять полностью утопить гофру, чтобы она не выступала над поверхностью стены. Сверлю сквозное отверстие для вывода проводов на улицу под небольшим наклоном наружу — это предотвратит затекание конденсата внутрь помещения. После штробления обязательно очищаю пазы от пыли и наношу грунтовку. Это обеспечит качественную адгезию штукатурки, и стена не потрескается в местах прокладки электрики.

Всегда использую строительный пылесос при штроблении, иначе бетонная пыль забивается во все щели в квартире, и отмыть её практически невозможно.

Процесс подключения по этапам

Работа с электричеством требует предельной осторожности. Перед началом любых манипуляций полностью обесточиваю распределительный щит и вешаю предупреждающую табличку.

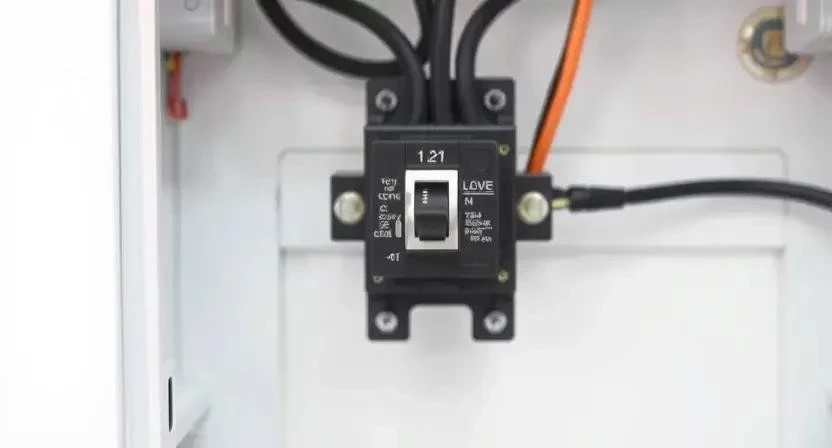

1. Установка автоматического выключателя в щитке (30 мин). Монтирую автомат соответствующего номинала на DIN-рейку.
2. Прокладка кабельной линии (1-2 часа). Протягиваю кабель от щитка до места установки блоков.
3. Монтаж гофры и фиксация (1 час). Закрепляю кабель в гофротрубе с помощью дюбель-хомутов.
4. Зачистка изоляции (15 мин). Снимаю внешнюю оболочку и зачищаю концы жил на 10-12 мм.
5. Подключение межблочного кабеля (30 мин). Соединяю внутренний и внешний блоки через клеммники.

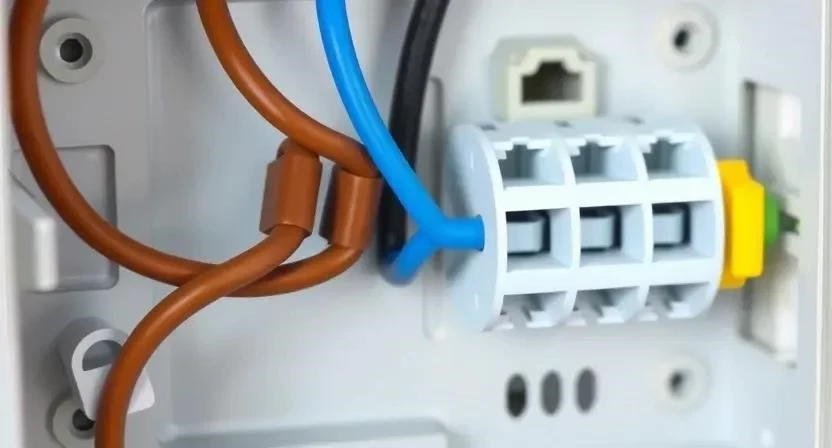

6. Соединение фазы, нуля и заземления (20 мин). Соблюдаю цветовую маркировку: коричневый — фаза, синий — ноль, желто-зеленый — земля.
7. Подключение питания (20 мин). Подсоединяю кабель к клеммам питания блока кондиционера.
8. Проверка цепи мультиметром (10 мин). Прозваниваю линию на отсутствие короткого замыкания.
9. Первый запуск (15 мин). Включаю автомат и замеряю пусковые токи компрессора.
10. Финальный монтаж (30 мин). Устанавливаю декоративные короба и закрываю отверстия.

Меры безопасности: используйте диэлектрические перчатки и очки. При работе с химией (герметики, очистители) обеспечьте сквозное проветривание. Никогда не работайте под напряжением!

Технические тонкости и секреты

Важно учитывать температурный режим кабеля, особенно на внешнем участке. Для улицы использую кабель в усиленной изоляции или прячу его в ПНД-трубу. Все соединения на улице закрываю герметичными коробками с индексом защиты не ниже IP65, чтобы влага не вызвала окисление контактов. Сечение провода должно строго соответствовать мощности компрессора: для стандартных моделей 2.5 мм² является оптимальным. После завершения монтажа и заправки системы фреоном, выдерживаю паузу в 3-4 часа перед первым запуском, чтобы масло в компрессоре стекло на место.

Типичные промахи новичков

Ошибки в электрике могут привести к выходу дорогостоящей техники из строя или пожару.

• Использование слишком тонкого провода (1.5 мм² и меньше), что ведет к его нагреву.
• Полное отсутствие заземления, из-за чего на корпусе блока может появиться опасный потенциал.
• Подключение через обычную бытовую розетку с удлинителем — это прямой путь к оплавлению вилки.
• Ошибки в фазировке, когда перепутаны местами фазный и нулевой провода.
• Плохая затяжка винтовых клемм, что вызывает искрение и окисление металла.

Финансовые расчеты

Стоимость монтажа зависит от длины трассы и квалификации мастера. При самостоятельном выполнении экономия составляет значительную сумму, но требует наличия инструмента.

Сэкономил на автомате, купив дешевый китайский бренд, и он выбивал без причины даже при нормальной нагрузке — пришлось менять на качественный Schneider Electric, что в итоге вышло дороже.

Обслуживание электросети

После завершения работ электропроводка не требует постоянного внимания, но базовый контроль необходим. Раз в год я рекомендую проверять затяжку всех винтовых контактов в щитке и клеммниках, так как от вибраций компрессора они могут ослабнуть. Контролируйте работу автомата: он не должен греться при работе кондиционера. Срок службы качественного медного кабеля в гофре составляет до 25-30 лет при соблюдении норм нагрузки.

Другие варианты реализации

Для повышения безопасности можно установить отдельное УЗО (устройство защитного отключения). Оно мгновенно отключит питание при утечке тока, что критически важно для устройств с металлическим корпусом. В современных системах применяются беспроводные модули управления, которые позволяют интегрировать кондиционер в систему «умный дом». При выборе кабеля можно сравнить ВВГнг и NYM: первый дешевле и стандартен для России, второй имеет дополнительный слой изоляции, но стоит дороже.

Ответы на частые вопросы

Можно ли подключать кондиционер к общей розетке?
Не рекомендую. Кондиционер создает высокую нагрузку, особенно в моменты пуска. Общая розетка может перегреться, если в неё включены другие приборы.

Какое сечение провода выбрать для сплит-системы 9-ки?
Для «девяток» достаточно кабеля сечением 2.5 мм². Это обеспечит запас прочности и исключит просадку напряжения.

Обязательно ли заземление?
Да, это требование безопасности. Заземление отводит ток утечки, предотвращая удар током при касании корпуса.

Какой автомат лучше: B или C?
Для кондиционеров лучше ставить автомат с характеристикой C. Он допускает кратковременные пусковые токи компрессора без ложного срабатывания.

Что делать, если выбивает автомат при включении?
Сначала проверьте напряжение в сети. Если оно в норме, возможно, произошло короткое замыкание в межблочном кабеле или неисправен компрессор.

Можно ли использовать алюминиевый провод?
Категорически нет. Алюминий хрупок, быстро окисляется и имеет худшую проводимость, что недопустимо для современной техники.

Где лучше ставить автомат: у блока или в щитке?
Основной автомат должен быть в распределительном щитке. Дополнительный выключатель у блока можно поставить для удобства обслуживания.

Как проверить напряжение перед подключением?
Используйте мультиметр в режиме измерения переменного напряжения (AC). Приложите щупы к фазе и нулю — значение должно быть в пределах 220-230В.
