Дерево является легковоспламеняющимся материалом, что делает любую ошибку в электрике критической. Неправильный выбор кабеля или плохой контакт могут привести к пожару за считанные минуты. Электромонтаж в деревянном доме: полная безопасность + правила монтажа проводки требуют строгого соблюдения технических регламентов. Сложность работ возрастает из-за необходимости защиты линий от перегрева и механических повреждений. В среднем, качественная разводка в коттедже занимает от 10 до 20 рабочих дней и стоит от 50 000 рублей без учета материалов. Правильный подход к делу минимизирует риски и гарантирует долговечность системы.
Особенности подготовки к работам
Монтаж электрики в срубе или каркаснике — задача повышенной сложности. Здесь не получится просто закинуть провод в стену. Требуется высокая квалификация: либо глубокие знания ПУЭ, либо привлечение профильного специалиста. Процесс делится на проектирование, закупку, монтаж и пусконаладку. Основными ориентирами служат ПУЭ (Правила устройства электроустановок), СНиП и ГОСТ. Я всегда начинаю с детального плана, потому что переделывать проводку в дереве крайне трудозатратно и опасно.
Выбор материалов для пожаробезопасности

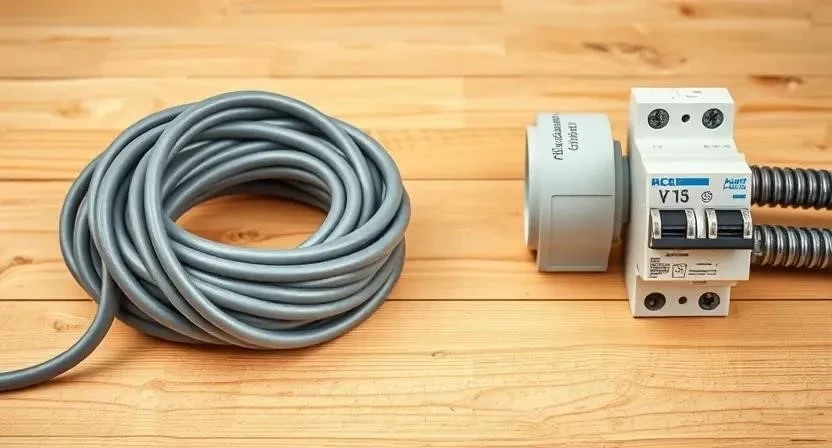

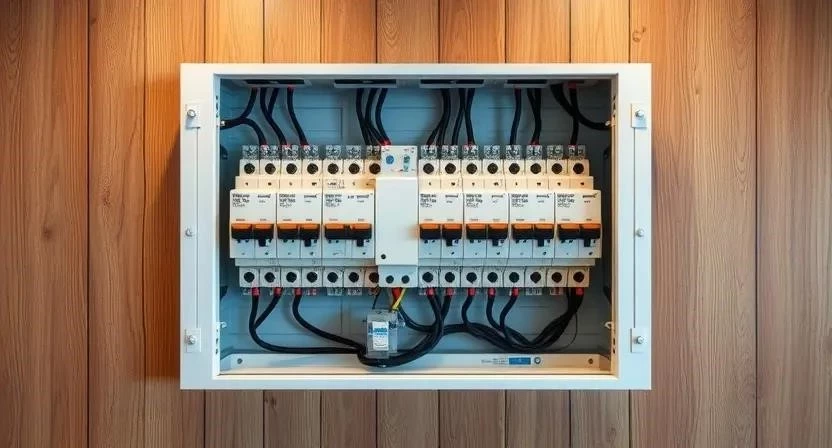

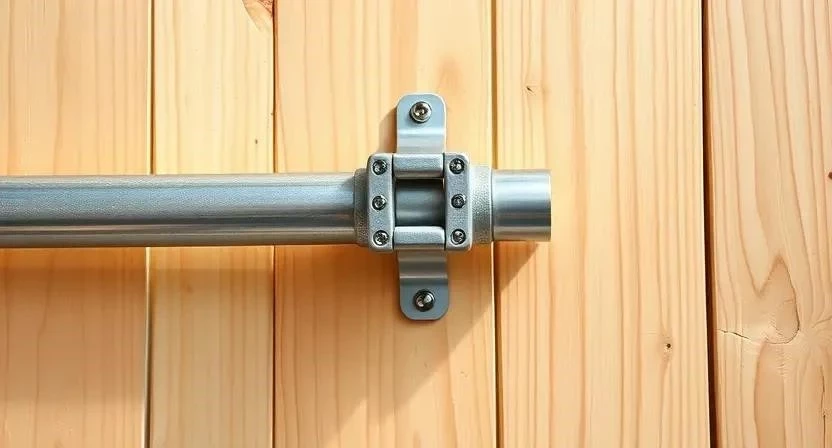

Для минимизации рисков используются только негорючие или самозатухающие материалы. Основной выбор — кабель ВВГнг-LS (не поддерживающий горение, с низким дымовыделением). Для защиты линий применяют стальные трубы или специальные металлические короба. В местах установки розеток ставят противопожарные подрозетники. Защита щитка включает УЗО, дифференциальные автоматы и реле напряжения для защиты от скачков в сети.
| Тип материала | Защитный элемент | Характеристики | Расход на м2 (ориент.) | Цена за ед. (руб.) |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Металлическая труба | Медь, ПВХ-изоляция | 3-5 м | 110 / м |
| Кабель ВВГнг-LS 3х1.5 | Гофра ПВХ (самозатух.) | Медь, ПВХ-изоляция | 2-4 м | 80 / м |
| УЗО (30мА) | DIN-рейка | Защита от утечек тока | 1 шт на группу | 1500 / шт |
| Автомат защиты | DIN-рейка | Защита от КЗ и перегрузки | 1 шт на линию | 600 / шт |
| Подрозетник | Противопожарный | Термостойкий пластик | 1 шт на точку | 250 / шт |
Инструментарий и средства защиты
Работа с электричеством требует специализированного набора инструментов. Обычной отверткой тут не обойтись. Я использую стриппер для аккуратного снятия изоляции, чтобы не повредить жилу кабеля. Для соединений обязательны пресс-клещи, так как скрутки в деревянном доме категорически запрещены.
- Индикатор напряжения — проверка наличия тока.
- Мультиметр — замер сопротивления и напряжения.
- Стриппер — быстрая зачистка проводов.
- Пресс-клещи — опрессовка гильзами.
- Перфоратор — сверление отверстий в брусе.
- Штроборез — создание каналов в перегородках.
- Уровень — ровная установка розеток.
- Миксер для растворов — если есть отделка.
Безопасность мастера стоит на первом месте. Обязательно надеваю диэлектрические перчатки и защитные очки. Спецодежда из плотной ткани защищает от заноз и случайных ожогов, а обувь с защитным носком страхует от падения тяжелых предметов.
Организация пространства и обесточивание
Перед началом работ очищаю помещение от лишнего мусора и мебели. Поверхности закрываю пленкой. Самый важный этап — полное обесточивание объекта. Я отключаю вводной автомат и вешаю табличку «Не включать!». После этого проверяю отсутствие напряжения на всех жилах с помощью мультиметра. В доступном месте обязательно ставлю порошковый огнетушитель и держу под рукой аптечку с перевязочными материалами.
Разработка схемы и планирование
Я рассчитываю нагрузку на каждую линию отдельно: кухня, освещение, розетки в комнатах. Составляю монтажную схему, где указаны все точки подключения. В деревянном доме важно учитывать усадку — кабель не должен быть натянут как струна, оставляю небольшие петли запаса в распределительных коробках. Размечаю места установки выключателей и розеток, учитывая эргономику мебели.
Этапы безопасного монтажа проводки
Процесс требует системности. Я придерживаюсь строгого алгоритма, чтобы ничего не упустить.
- Разработка проекта и схемы (4-6 часов).
- Закупка кабелей ВВГнг-LS и стальных труб (1 день).
- Подготовка отверстий и штроб в дереве (8-12 часов).
- Монтаж защитных труб и гофр (16-20 часов).
- Протяжка кабелей внутри защиты (12 часов).
- Установка противопожарных подрозетников (8 часов).
- Сборка вводно-учетного щита с УЗО и автоматами (6 часов).
- Подключение розеток, выключателей и ламп (10 часов).
- Монтаж контура заземления и зануления (4-6 часов).
- Опрессовка всех соединений гильзами (6 часов).
- Тестирование системы без нагрузки (3 часа).
- Пусконаладка и проверка срабатывания УЗО (2 часа).
Пример из опыта: Однажды я заметил, что заказчик решил сэкономить и купил обычный ПВХ-кабель. Я настоял на замене на ВВГнг-LS, объяснив, что при коротком замыкании обычный пластик вспыхивает как спичка, превращая дом в факел за считанные минуты.
Технические тонкости и нормы
Соблюдение ПУЭ и СНиП — это не формальность, а вопрос выживания. В деревянных строениях влажность может колебаться, что влияет на изоляцию. Я использую только совместимые материалы: например, не смешиваю разные типы пластика в одной линии. Чтобы грызуны не перегрызли проводку, использую стальные трубы в местах пересечения с перекрытиями.
| Пункт нормы | Требование | Комментарий мастера |
|---|---|---|
| ПУЭ 7.1.52 | Запрет скруток | Только пайка, опрессовка или клеммы WAGO |
| СНиП 2.08.01 | Защита кабеля | В дереве — только в трубах или коробах |
| ПУЭ 1.7 | Заземление | Обязательный контур заземления для всех розеток |
| ГОСТ Р 50571 | Защита от токов утечки | Установка УЗО с током отсечки 30мА |
| ПУЭ 2.1 | Сечение кабеля | Для розеток — не менее 2.5 мм², для света — 1.5 мм² |
Типичные промахи новичков
Многие пытаются сэкономить, что в электрике недопустимо. Я часто вижу одни и те же ошибки, которые могут привести к беде.
- Использование кабеля без индекса «нг» (негорючий).
- Прокладка провода напрямую по дереву без труб или гофры.
- Установка автоматов с завышенным номиналом (кабель сгорит раньше, чем сработает защита).
- Плохая затяжка винтовых клемм, что вызывает искрение и нагрев.
- Отсутствие полноценного заземления.
Пример из опыта: Столкнулся с ситуацией, когда в доме из бруса розетки начали «уходить» в стену через год. Причина — игнорирование усадки дерева. Я всегда фиксирую кабель с запасом, чтобы при осадке дома провод не вырвало из подрозетника.
Смета на электромонтажные работы
Стоимость зависит от площади и сложности проекта. В таблице приведен пример для среднего дома.
| Статья расходов | Количество | Цена за ед. (руб.) | |
|---|---|---|---|
| Кабель ВВГнг-LS (все сечения) | 300 м | 100 | 30 000 |
| Металлическая труба/гофра | 150 м | 120 | 18 000 |
| Щиток, УЗО, автоматы | 1 комплект | 12 000 | 12 000 |
| Розетки и выключатели | 30 шт | 300 | 9 000 |
| Работа мастера | 1 услуга | 45 000 | 45 000 |
| — | — | 114 000 |
| Тип прокладки | Плюсы | Минусы | Стоимость |
|---|---|---|---|
| Металлическая труба | Макс. защита от огня и грызунов | Сложный монтаж | Высокая |
| Металлорукав | Гибкость, пожаробезопасность | Меньшая прочность | Средняя |
| Гофра (самозатух.) | Легкость, скорость монтажа | Только для скрытых работ | Низкая |
| Кабель-канал | Эстетика при открытом монтаже | Визуальная громоздкость | Средняя |
Если делать всё своими руками, можно сэкономить около 40-50 тысяч рублей на оплате труда, но только при наличии соответствующего допуска и знаний.
Обслуживание и правила использования
После запуска системы важно следить за ее состоянием. Раз в полгода я рекомендую проверять затяжку контактов в щитке — дерево «дышит», и соединения могут ослабнуть. Срок службы качественного кабеля составляет до 30 лет, но автоматика требует ревизии каждые 5-7 лет. Полноценная эксплуатация начинается только после проверки всех линий тестером. Не перегружайте сеть мощными обогревателями через дешевые удлинители.
Пример из опыта: Я всегда ставлю реле напряжения на вводе в дом. В сельской местности скачки тока — обычное дело. Однажды такое реле спасло всю технику клиента, мгновенно отключив питание при резком скачке до 300 Вольт.
Варианты прокладки кабеля
Помимо скрытой проводки, существуют и другие способы организации сети.

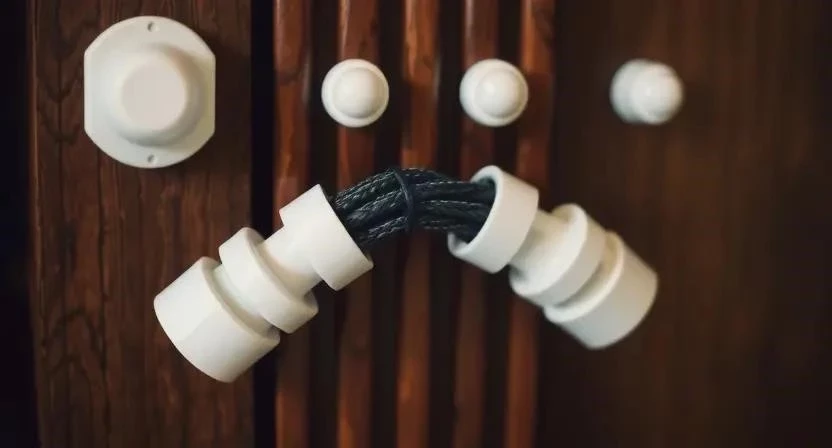

- Ретро-проводка: витой шнур на керамических изоляторах (стильно, безопасно, дорого).
- Открытая в кабель-каналах: быстро, легко обслуживать, но портит вид стен.
- Скрытая в металлотрубах: эталон безопасности, но требует штробления.
- Скрытая в гофре: подходит для каркасных стен с утеплителем.
- Прокладка в полах: требует обязательной гидроизоляции и защиты.
- Монтаж в потолочном пространстве: удобно для освещения.
- Использование стальных коробов: для магистральных линий.
Ответы на частые вопросы
Можно ли использовать кабель ВВГ в деревянном доме?
Только если это ВВГнг-LS. Обычный ВВГ поддерживает горение и опасен.
Обязательно ли устанавливать УЗО на каждую линию?
Желательно разделить дом на группы. Обязательно — для «мокрых» зон (ванная, кухня) и уличного освещения.
Какое сечение кабеля выбрать для розеток и освещения?
Для розеток — 2.5 мм², для освещения — 1.5 мм².
Как правильно сделать заземление в деревянном доме?
Забить в землю стальной уголок или использовать комплект готовых заземлителей, соединив их с шиной заземления в щитке.
Нужно ли делать скрытую проводку в металлической трубе?
Да, это лучший способ защиты от перегрева и механических повреждений в дереве.
Какие подрозетники использовать для деревянных стен?
Специальные противопожарные модели из термостойкого пластика.
Что такое ПУЭ и СНиП, и почему их важно соблюдать?
Это государственные нормы безопасности. Их нарушение ведет к риску пожара и отказам в страховых выплатах.
Как проверить качество электромонтажа?
С помощью мегаомметра проверить изоляцию и мультиметром проверить все соединения на отсутствие короткого замыкания.
Какие средства защиты обязательны при работе с электричеством?
Диэлектрические перчатки, очки, спецобувь и наличие огнетушителя рядом.
Можно ли экономить на материалах для электромонтажа в дереве?
Категорически нет. Экономия на кабеле или защите может стоить жизни и всего имущества.
