Электромонтаж в срубе или каркасном доме — это задача повышенной сложности. Ошибки в выборе провода часто приводят к пожарам из-за высокой горючести стен. Обычно такие работы занимают от 10 до 20 дней. Стоимость материалов для среднего коттеджа начинается от 40 000 рублей. Чтобы понять, как выбрать кабель для деревянного дома: огнестойкость и надежность, нужно строго следовать нормам ПУЭ. Грамотный подход гарантирует безопасность жилья на десятилетия.
Особенности электромонтажа в деревянных постройках
Работа с деревом требует особого внимания к деталям. Я заметил, что многие недооценивают риск перегрева кабеля в закрытых полостях стен. Для монтажа нужны базовые навыки работы с электрикой и понимание схем распределения нагрузки. Сложность работ возрастает, если дом уже обшит отделкой. Лучшее время для прокладки сети — период после усадки сруба, но до финишной отделки помещений. Сезонность не влияет на сам процесс, однако зимой важно следить за температурой кабеля, чтобы изоляция не треснула при изгибе.
Подбор подходящих материалов

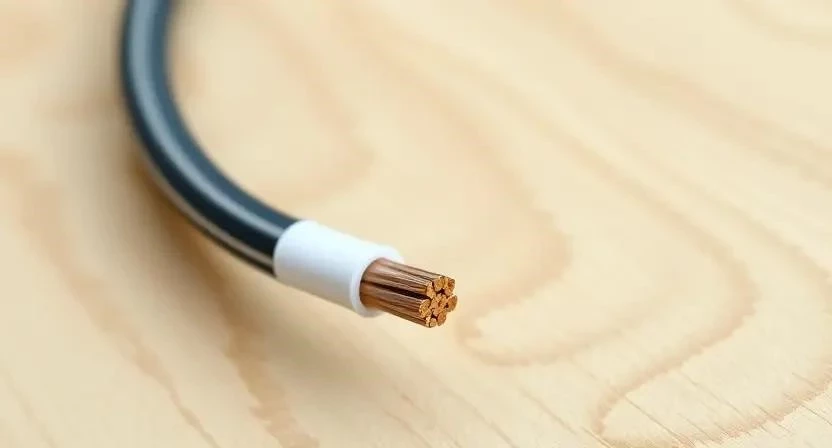

Выбор марки провода определяет пожаробезопасность всего здания. Я рекомендую использовать только медные жилы с двойной изоляцией. Для освещения подходит сечение 1.5 мм², для розеток — 2.5 мм², а для мощных электроплит или котлов — 4 мм². В качестве защиты обязательно применяются негорючие гофры или металлорукава.
- Кабель ВВГнг-LS (основной вариант)
- Кабель NYM (для сухих помещений)

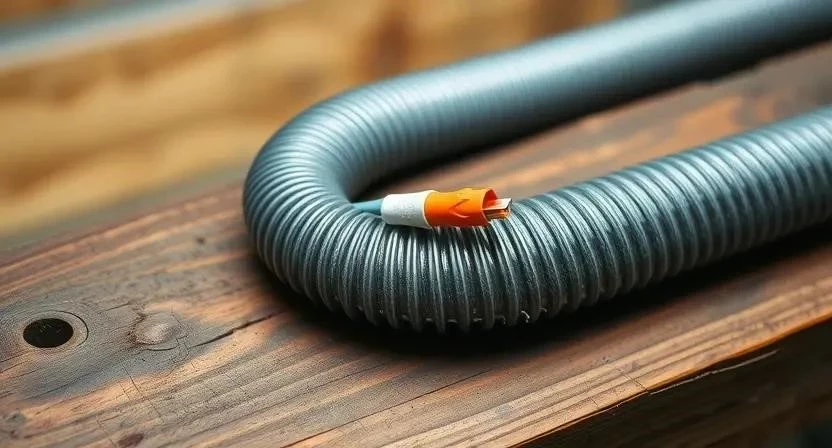

- Металлорукав в ПВХ-изоляции
- Распределительные коробки из негорючего пластика
- Подрозетники специальной серии для дерева
- Автоматические выключатели
- Устройства защитного отключения (УЗО)
- Клеммники WAGO или гильзы для опрессовки
| Марка кабеля | Назначение | Примерная цена за метр |
|---|---|---|
| ВВГнг-LS 3х1.5 | Освещение, слабые приборы | 60–90 руб. |
| ВВГнг-LS 3х2.5 | Розетки, бытовая техника | 90–130 руб. |
| ВВГнг-LS 3х4 | Мощные электроплиты, кондиционеры | 140–180 руб. |
| NYM 3х2.5 | Внутренняя проводка (сухие зоны) | 110–160 руб. |
| NYM 3х1.5 | Освещение в жилых комнатах | 80–120 руб. |
Инструментарий для электромонтажа
Качественный инструмент ускоряет процесс и исключает брак. Я использовал профессиональный стриппер, чтобы не повредить жилу при зачистке. Для проверки целостности цепи незаменим мультиметр. Сверление отверстий в брусе производится коронками по дереву с острым центром.
- Стриппер для зачистки изоляции
- Цифровой мультиметр
- Аккумуляторный шуруповерт
- Коронки по дереву разного диаметра
- Протяжка для кабеля (удочка)
- Детектор скрытой проводки
- Пассатижи и кусачки
Организация пространства перед работой
Доступ к стенам и перекрытиям должен быть полностью открыт. Я всегда начинаю с уборки строительного мусора, чтобы пыль не попала в распределительные коробки. Чистовую отделку, если она уже есть, закрывают плотной пленкой. Трассы прохождения кабеля размечаются карандашом строго по проекту, чтобы избежать лишних перегибов провода.
Подготовка поверхностей и отверстий
Сверление технологических отверстий выполняется перпендикулярно плоскости стены. В местах прохода кабеля через деревянные перегородки я обязательно устанавливаю металлические гильзы. Это защищает изоляцию от перетирания при усадке дома. Все места примыкания и полости вокруг кабеля обрабатываются антипиренами. Такие составы снижают горючесть дерева и предотвращают распространение огня по кабельным трассам.
Пошаговая технология монтажа
Процесс укладки требует системности. Я однажды пытался проложить кабель без металлорукава, и собака перегрызла изоляцию — теперь использую только защиту. Монтаж выполняется в следующем порядке:
- Составление детальной схемы расположения розеток и выключателей (4-6 часов).
- Выбор сечения кабеля исходя из расчетной нагрузки на каждую линию (2-3 часа).

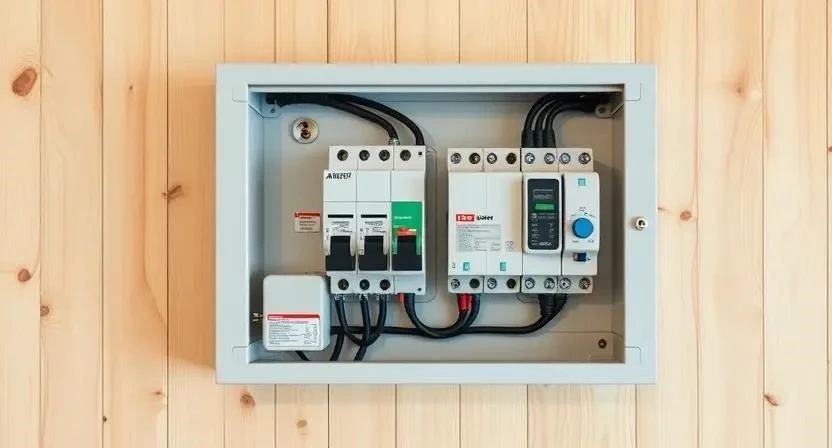

- Установка электрощита в сухом, доступном месте (3-5 часов).
- Прокладка кабеля в металлорукаве или негорючей гофре по разметке (2-4 дня).
- Монтаж распределительных коробок в верхней части стен (1-2 дня).
- Соединение жил методом сварки или опрессовки гильзами (2-3 дня).
- Установка подрозетников с помощью коронки и фиксация их саморезами (1-2 дня).
- Подключение розеток, выключателей и светильников (1-2 дня).
- Проверка системы под нагрузкой с помощью мультиметра и тестера (4-8 часов).
При соединении проводов я категорически избегаю скруток. Только сварка или опрессовка гарантируют отсутствие искрения. Время застывания соединений при сварке минимально, но важно дать остыть металлу перед изоляцией. Температура в помещении при монтаже должна быть выше +5°C, чтобы пластик гофры оставался эластичным.
| Мощность потребителя (кВт) | Рекомендуемое сечение (мм²) | Номинал автомата (А) |
|---|---|---|
| До 2.2 кВт | 1.5 | 10 |
| До 3.5 кВт | 2.5 | 16 |
| До 5.5 кВт | 4.0 | 25 |
| До 7.0 кВт | 6.0 | 32 |
| Свыше 7.0 кВт | 10.0 | 40 |
Технические нюансы и требования
Температурный режим в деревянном доме может колебаться, поэтому изоляция должна быть термостойкой. Категорически запрещено использовать кабели ПВС и ШВВП для стационарной проводки. Эти провода предназначены для удлинителей, их оболочка слишком мягкая и быстро изнашивается. Заземляющий контур должен быть выполнен из стальной полосы, забитой в грунт до уровня промерзания.
Типичные ошибки новичков
Многие пытаются сэкономить, используя дешевые материалы. Я столкнулся с тем, что пластиковая гофра внутри стен при нагреве начинает плавиться, что недопустимо в дереве. Также часто забывают про УЗО, которое спасает жизнь при утечке тока.
- Использование скруток без пропайки или опрессовки.
- Прокладка кабеля в пластиковой гофре внутри деревянных стен.
- Неправильный подбор номинала автоматического выключателя (слишком мощный).
- Отсутствие устройства защитного отключения (УЗО) на влажных зонах.
- Игнорирование заземления в розетках.
Расчет стоимости и экономия
Цена зависит от площади дома и количества точек. Я рассчитал смету для стандартного объекта и заметил, что основные затраты приходятся на кабель и автоматику. Самостоятельный монтаж позволяет сэкономить на оплате труда, но требует покупки дорогого инструмента.
| Статья расходов | Кол-во (на 100 м²) | Средняя цена | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 200 м | 110 руб/м | 22 000 |
| Кабель ВВГнг-LS 3х1.5 | 150 м | 75 руб/м | 11 250 |
| Металлорукав | 300 м | 40 руб/м | 12 000 |
| Автоматика (щит, УЗО, автоматы) | 1 комплект | 15 000 руб | 15 000 |
| Фурнитура (коробки, подрозетники) | 40 шт | 100 руб/шт | 4 000 |
| Способ монтажа | Стоимость работы | Срок выполнения | Риски |
|---|---|---|---|
| Своими руками | 0 руб. | 20-30 дней | Ошибки в схеме |
| Частный мастер | 30 000 — 50 000 руб. | 10-14 дней | Зависимость от квалификации |
| Профильная бригада | 70 000 — 120 000 руб. | 7-10 дней | Высокая стоимость |
Я однажды сам монтировал щиток в первом доме и перепутал фазы, потратил два дня на поиск ошибки. В итоге понял, что услуги профи иногда дешевле, если учитывать стоимость потраченного времени.
Обслуживание электросети
После завершения работ система требует ухода. Раз в год я рекомендую проводить протяжку всех винтовых контактов в электрощите. Со временем медь «плывет», и контакт ослабевает, что ведет к нагреву. Целостность изоляции проверяется с помощью мегаомметра при капитальном ремонте. Срок службы качественного медного кабеля составляет около 30 лет, но ревизию стоит проводить каждые 10 лет.
Альтернативные способы прокладки

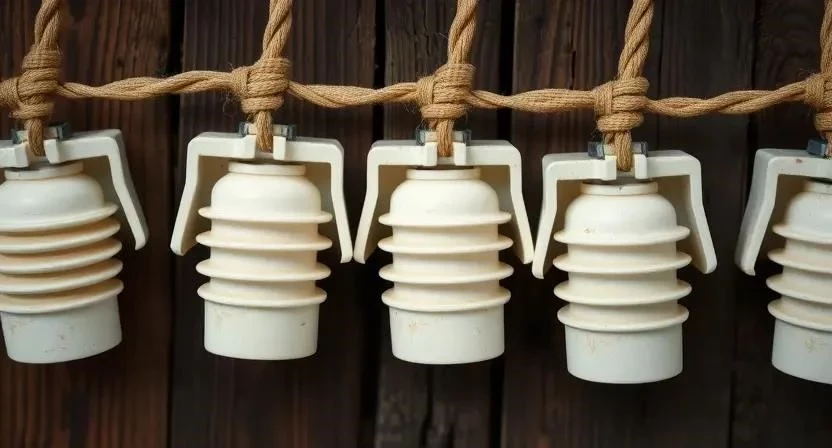

Если скрытая проводка невозможна, используют открытые методы. Ретро-проводка на керамических изоляторах с витым шнуром выглядит очень эстетично в срубе. Также применяются кабель-каналы, имитирующие текстуру дерева. Скрытый способ надежнее, но открытый позволяет легко заменить поврежденный участок без разбора стен.
| Характеристика | Скрытая проводка | Открытая (ретро) | Кабель-канал |
|---|---|---|---|
| Эстетика | Высокая (не видно) | Стиль лофт/кантри | Средняя |
| Сложность монтажа | Высокая | Средняя | Низкая |
| Доступ к кабелю | Затруднен | Свободный | Легкий |
| Пожаробезопасность | Зависит от защиты | Высокая (изоляторы) | Средняя |
| Стоимость | Выше средней | Дорого (материалы) | Бюджетно |
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Проектирование | 1 день | Расчет мощностей |
| Черновой монтаж | 7-10 дней | Прокладка трасс |
| Сборка щита | 2 дня | Маркировка линий |
| Чистовой монтаж | 3-5 дней | Установка розеток |
| Пусконаладка | 1 день | Замеры напряжения |
Ответы на частые вопросы
Какой кабель лучше: ВВГ или NYM?
Для деревянного дома оптимален ВВГнг-LS, так как он имеет более высокую стойкость к горению и не выделяет едкого дыма. NYM хорош для сухих помещений, но в дереве лучше использовать специализированные негорючие марки.
Можно ли прятать кабель в пластиковую гофру в дереве?
Внутри стен деревянного дома рекомендуется использовать только металлорукав или негорючую гофру с сертификатом ПВХ-нг. Обычный пластик может стать источником горения при коротком замыкании.
Какое сечение нужно для кухонной техники?
Для отдельной линии на электроплиту или мощную духовку используйте кабель сечением 4 мм². Для посудомоечной и стиральной машин достаточно 2.5 мм² с отдельным УЗО.
Нужно ли использовать металлические трубы?
Металлические трубы — самый надежный вариант защиты, но они дороги и сложны в монтаже. Металлорукав в ПВХ-изоляции является отличным компромиссом по цене и безопасности.
Меры безопасности при работе
При электромонтаже обязательно используйте диэлектрические перчатки и защитные очки. Работа с электроинструментом в деревянном доме требует наличия исправного огнетушителя в непосредственной близости. Все работы по подключению к сети проводятся строго при выключенном главном рубильнике. Категорически запрещено работать с электрикой в сырой одежде или при высокой влажности воздуха.
