Электромонтаж в каркасном доме требует строгого соблюдения норм пожарной безопасности из-за горючести деревянных конструкций. Ошибка в выборе кабеля или неправильное сечение провода часто приводят к перегреву стен и риску возгорания. Обычно такие работы занимают от 7 до 14 дней в зависимости от площади здания. Стоимость материалов для среднего коттеджа начинается от 30 000 рублей. Чтобы электромонтаж в каркасном доме был надежным, необходимо четко следовать технологической последовательности.
Я всегда начинаю с оценки сложности объекта. Нужно глубоко понимать основы электробезопасности, иначе риск удара током или пожара становится слишком высоким. Расчет нагрузки на сеть делаю заранее. Это позволяет избежать ситуации, когда автоматические выключатели срабатывают при одновременном включении чайника и стиральной машины. Весь процесс я разделил на логические этапы: проектирование, закупка, монтаж и пусконаладка.
Подбор необходимых материалов
Для работы использую только сертифицированную продукцию. Основной упор делаю на негорючие материалы с низким дымовыделением.

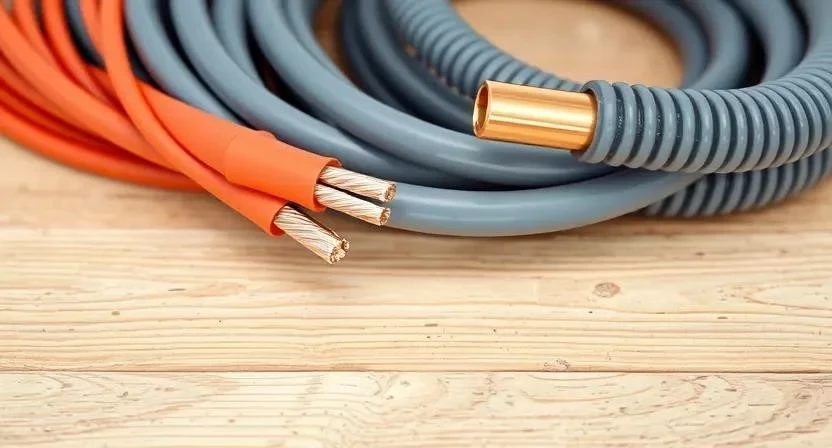

- Кабель ВВГнг-LS (основной проводник)
- Гофрированная труба (ПВХ или ПНД)
- Подрозетники для гипсокартона или дерева
- Распределительные коробки
- Автоматические выключатели разных номиналов
- Устройства защитного отключения (УЗО)
- Клеммники (WAGO или винтовые)
- Электрощит на DIN-рейку
- Изолента ПВХ
- Пластиковые хомуты (стяжки)
| Материал | Расход на м2 (примерно) | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 2.5 м | 80 руб/м | 10 000 руб |
| Кабель ВВГнг-LS 3х1.5 | 2.0 м | 60 руб/м | 6 000 руб |
| Гофра 20 мм | 3.0 м | 25 руб/м | 3 750 руб |
| Подрозетники | 0.2 шт | 50 руб/шт | 500 руб |
| Автоматы/УЗО | комплект | 5 000 руб | 5 000 руб |

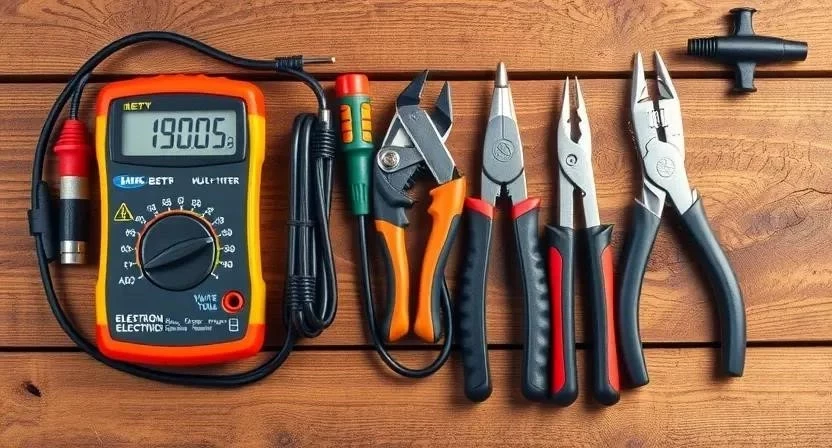

Инструментарий для электромонтажа
Качественный инструмент ускоряет процесс и гарантирует надежность соединений. Я рекомендую покупать профессиональные серии, так как бытовые инструменты быстро изнашиваются при работе с толстым кабелем.
- Перфоратор — для отверстий в стойках и бетоне
- Шуруповерт — для крепления гофры и щитка
- Стриппер — для быстрой зачистки изоляции
- Мультиметр — для проверки цепей и напряжения
- Уровень — для ровной установки розеток
- Пассатижи — для обрезки и скручивания
- Набор отверток — под разные типы винтов
- Нож для кабеля — для грубой резки
Я однажды попробовал зачищать провода обычным строительным ножом и случайно надрезал медную жилу. В итоге в этой точке возник искрящий контакт, который пришлось переделывать. Теперь использую только стриппер — это быстро и безопасно.
Организация рабочего пространства
Рабочую зону в каркасе организую так, чтобы не спотыкаться о бухты кабеля. Особое внимание уделяю пароизоляции. Нельзя рвать её бездумно, так как это нарушит тепловой контур и дом начнет гнить изнутри. Трассы прокладки планирую строго по стойкам и лагам. Такой подход минимизирует количество лишних отверстий в дереве.
Подготовка поверхностей и разметка
Сначала размечаю места для установки розеток и выключателей прямо на деревянных стойках. Проверяю каждую перемычку на прочность, чтобы крепления держались плотно. Сверлю отверстия для прохода кабеля строго по центру балок. Это критически важно, так как смещение сверла в сторону ослабит несущую конструкцию дома.
Пошаговая технология монтажа
Процесс разводки электрики в каркасном доме требует системности. Каждый этап должен быть проверен перед переходом к следующему.
- Составление схемы электроснабжения (4-8 часов). Определяю все точки потребления и группирую их по линиям.

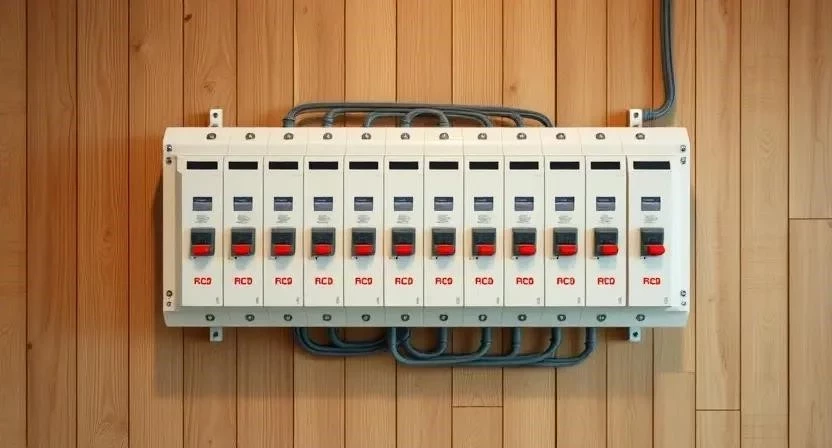

- Сборка и установка главного распределительного щита (6-12 часов). Монтирую корпус и устанавливаю DIN-рейки.
- Монтаж подрозетников и распределительных коробок (8-16 часов). Фиксирую их на стойках с помощью саморезов.

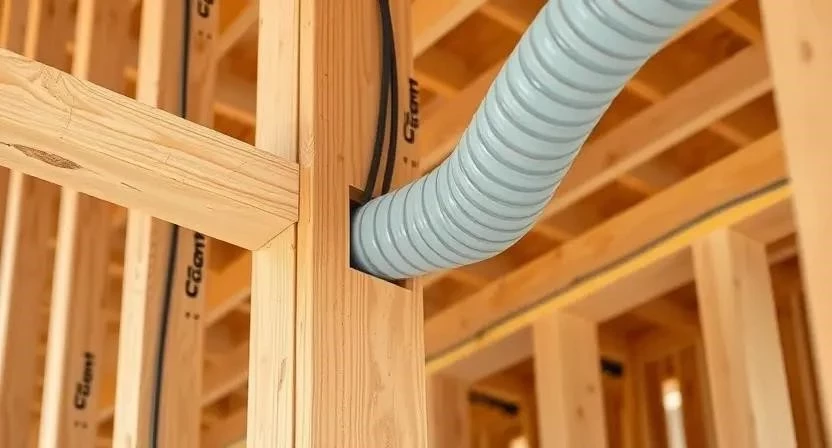

- Прокладка кабельных линий в гофре по стойкам и лагам (20-40 часов). Креплю гофру хомутами каждые 50 см.
- Соединение проводов в распределительных коробках (10-20 часов). Использую клеммники для обеспечения надежного контакта.
- Установка автоматических выключателей и УЗО (4-8 часов). Подключаю линии к соответствующим группам защиты.
- Монтаж розеток, выключателей и осветительных приборов (12-24 часа). Устанавливаю механизмы в подрозетники.
- Проверка цепей мультиметром (4-8 часов). Прозваниваю каждый провод на отсутствие короткого замыкания.
- Тестовый запуск системы под нагрузкой (4-8 часов). Включаю мощные приборы для проверки стабильности сети.
- Финальная проверка изоляции (2-4 часа). Убеждаюсь в отсутствии утечек тока на деревянные элементы.
Когда собираю щиток, я всегда оставляю запас кабеля около 15-20 см. Это избавляет от проблем, когда выясняется, что провода не хватает для аккуратной укладки внутри корпуса. Лишнее всегда можно отрезать, а вот наращивать кабель в щитке — плохая практика.
| Этап работ | Время выполнения | Ключевая особенность |
|---|---|---|
| Проектирование | 1 день | Расчет мощности приборов |
| Черновой монтаж | 4-6 дней | Прокладка в гофре |
| Сборка щита | 1 день | Маркировка всех линий |
| Чистовой монтаж | 2-3 дня | Установка розеток |
| Тестирование | 1 день | Проверка УЗО и автоматов |
Технические нюансы и требования
Монтирую проводку при температуре от +5 до +30 градусов. В сильный мороз изоляция становится хрупкой и может треснуть при изгибе. При проходе через деревянные балки обязательно использую негорючие гильзы или гофру. Соблюдаю требования ПУЭ: расстояние от кабеля до горючих материалов должно быть достаточным, чтобы избежать перегрева.
Типичные ошибки новичков
Многие пытаются сэкономить на материалах, что в деревянном доме недопустимо. Я выделил основные промахи, которые часто встречаю на объектах.
- Использование дешевого кабеля без индекса нг (негорючий).
- Полный отказ от заземления, что опасно для жизни.
- Неправильный выбор сечения (например, 1.5 мм для розеток вместо 2.5 мм).
- Монтаж проводов без гофры, что лишает их дополнительной защиты.
- Ошибки в схеме соединения, приводящие к перекосу фаз.
Один мой знакомый использовал кабель без индекса LS (low smoke). При небольшом коротком замыкании в одной из розеток пошел густой черный токсичный дым. В деревянном доме это выглядит пугающе и может привести к быстрой потере контроля над ситуацией.
Расчет стоимости работ и материалов
Цена электромонтажных работ зависит от количества точек и сложности схемы. Своими руками сэкономить можно существенно, но это требует времени и знаний.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Кабель и гофра | 16 000 | 16 000 | 0 |
| Щиток и автоматика | 7 000 | 7 000 | 0 |
| Расходники (хомуты и др) | 2 000 | 2 000 | 0 |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| 25 000 | 50 000 | 25 000 |
Эксплуатация и уход за сетью
Раз в год я проверяю затяжку всех винтовых контактов в щитке. Со временем медь «плывет», и контакт ослабевает, что ведет к нагреву. Регулярно нажимаю кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. Помню, что изоляция служит долго, но при постоянных перегрузках она деградирует быстрее. Соблюдаю правила эксплуатации: не подключаю слишком много мощных приборов в один удлинитель.
Альтернативные способы реализации
Скрытая проводка является стандартом. Однако в стиле лофт можно оставить открытые линии в медных трубках — это выглядит стильно и упрощает доступ к проводам. Вместо пластиковой гофры иногда ставлю металлорукав для усиленной механической защиты. Беспроводные выключатели очень удобны, когда не хочется сверлить стены или перекладывать трассы в уже готовом интерьере.
Ответы на частые вопросы
Какой кабель выбрать для каркасника?
Однозначно ВВГнг-LS. Он не поддерживает горение и выделяет минимум дыма.
Нужно ли заземление в таком доме?
Да, обязательно. Это единственный способ защитить человека от удара током при пробое изоляции прибора.
Где лучше ставить электрощиток?
В сухом, доступном месте, обычно в прихожей или в техническом помещении.
Как избежать перегрева проводов?
Использовать правильное сечение: 2.5 мм для розеток и 1.5 мм для освещения.
Можно ли использовать скрутки?
Нет, скрутки в деревянном доме запрещены. Только клеммники, пайка или опрессовка.
Нужна ли гофра внутри стен?
Да, она защищает кабель от перетирания о дерево и облегчает его замену.
Как проверить работу УЗО?
Нажать специальную кнопку «Тест» на корпусе устройства — питание должно мгновенно отключиться.
Что делать, если кабель проложен без гофры?
Если есть возможность, заменить его или хотя бы убедиться в высоком качестве изоляции и отсутствии механических повреждений.
Какое УЗО выбрать для ванной?
С током утечки не более 10 мА для максимальной безопасности в мокрых зонах.
