Монтаж электрики в строениях из горючих материалов требует строгого соблюдения противопожарных стандартов. Ошибка в выборе кабеля или неправильное соединение проводов в дереве часто приводят к короткому замыканию и пожару. В среднем, качественная прокладка сетей в коттедже площадью 100 м² занимает от 7 до 12 дней, а стоимость материалов начинается от 40 000 рублей. Чтобы понять, как правильно сделать электропроводку в деревянном доме: нормы ПУЭ и ГОСТ должны стать основным руководством для мастера. Грамотное планирование гарантирует безопасность жильцов и долговечность всей системы.
Особенности подготовки к работам
Электромонтаж в дереве считается задачей повышенной сложности. Здесь недостаточно просто уметь соединять провода, нужны глубокие знания ПУЭ. Я часто вижу, как новички недооценивают риски, пытаясь сэкономить на защитных трубах. Для качественного выполнения работ потребуется около 80–100 рабочих часов. Сезонность почти не влияет на процесс, но зимой важно следить за температурой кабеля, чтобы изоляция не треснула при изгибе.
Выбор подходящих материалов
Основной упор делается на негорючие и устойчивые к перегреву компоненты. Для магистральных линий идеально подходит медный кабель ВВГнг-LS с низким дымовыделением. В качестве защиты используют стальные трубы или негорючие кабель-каналы. Я всегда выбираю автоматику проверенных брендов, так как дешевые китайские автоматы могут не сработать в критический момент.
- Кабель ВВГнг-LS 3х2.5 — для розеточных групп.
- Кабель ВВГнг-LS 3х1.5 — для освещения.
- Распределительный щит на DIN-рейку.
- Автоматические выключатели (характеристики А и В).
- Устройства защитного отключения (УЗО) с током утечки 30мА.
- Металлорукав в ПВХ-изоляции для переходов.

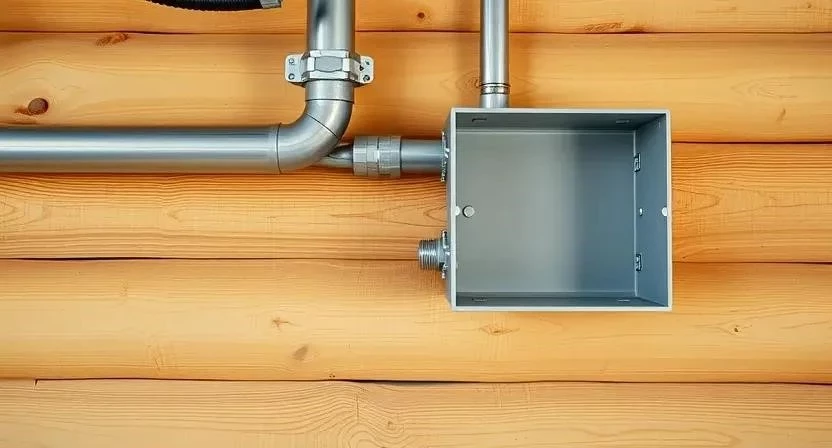

- Стальные трубы диаметром 16-20 мм.
- Подрозетники специальные для деревянных стен.
- Распаечные коробки из негорючего пластика.
| Материал | Примерный расход на 100 м² | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 150 м | 85 руб/м | 12 750 руб |
| Кабель ВВГнг-LS 3х1.5 | 100 м | 60 руб/м | 6 000 руб |
| Автоматы/УЗО | 12 шт | 600 руб/шт | 7 200 руб |
| Металлорукав/труба | 40 м | 120 руб/м | 4 800 руб |
| Щит распределительный | 1 шт | 3 500 руб | 3 500 руб |

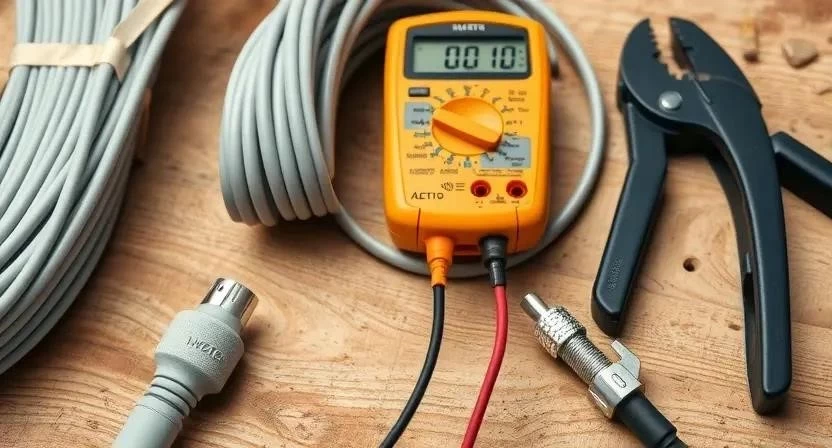

Инструментарий электрика
Качественный инструмент ускоряет работу в два раза и исключает брак. Для зачистки жил лучше использовать стриппер, чтобы не повредить медную жилу ножницами. Если планируется скрытая проводка, понадобится штроборез, хотя в дереве чаще используют сверла по дереву большого диаметра. Профессиональное оборудование можно взять в аренду, если планируете делать монтаж один раз в жизни.
- Мультиметр для проверки целостности цепей.
- Стриппер для быстрой зачистки изоляции.
- Набор диэлектрических отверток.
- Дрель с набором коронок по дереву.
- Уровень лазерный для разметки трасс.
- Пассатижи и кусачки.
- Индикаторная отвертка.
Организация рабочего пространства
Перед началом работ обеспечиваю полный доступ ко всем стенам и перекрытиям. Мебель и легковоспламеняющиеся предметы, такие как шторы или ветошь, выношу из комнат. Чтобы пыль от сверления не осела на чистовой отделке, использую строительный пылесос или укрываю поверхности пленкой. Для работы устанавливаю временное освещение на переносных светильниках, так как основная сеть будет отключена.
Подготовка поверхностей и разметка
Сначала наношу разметку трасс согласно электропроекту. Линии прокладываю строго вертикально или горизонтально. Я однажды видел объект, где провода тянули по диагонали — это грубейшая ошибка, так как при монтаже полки или картины в стену легко попасть в кабель. В местах прохода кабеля через деревянные балки сверлю отверстия и обязательно обрабатываю их антисептиком. Это предотвратит гниение дерева в точках соприкосновения с трубами.
Технология пошагового монтажа
Процесс требует последовательности. Я рекомендую придерживаться строгого графика, чтобы не пришлось переделывать уже закрытые участки.
- Проектирование и разметка (4 часа). Определяю точки расположения розеток и выключателей.
- Ввод кабеля в дом (6 часов). Прокладываю вводной кабель в стальной трубе через фундамент.

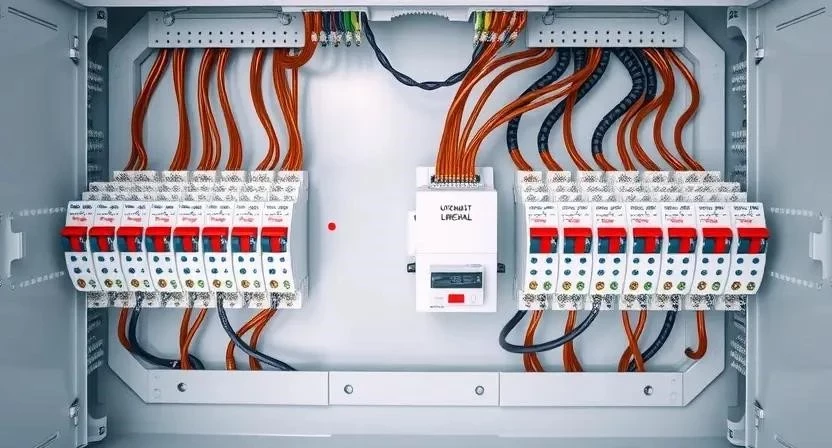

- Монтаж распределительного щита (8 часов). Устанавливаю корпус щита и монтирую DIN-рейки.
- Прокладка магистральных линий (16 часов). Монтирую трубы или кабель-каналы по основным трассам.
- Установка распаечных коробок (10 часов). Закрепляю коробки в верхних точках стен.
- Монтаж подрозетников (12 часов). Высверливаю отверстия под розетки и выключатели.
- Протяжка кабеля (12 часов). Затягиваю ВВГнг-LS в трубы с помощью стальной протяжки.
- Соединение проводов (16 часов). Выполняю соединения в коробках методом сварки или гильзовки.
- Установка фурнитуры (8 часов). Монтирую сами розетки и выключатели.
- Прозвонка линий (6 часов). Проверяю отсутствие коротких замыканий мультиметром.
- Организация заземления (8 часов). Забиваю контур заземления и соединяю с щитом.
- Финальные испытания (4 часа). Подаю напряжение и проверяю работу каждого автомата.
При скрытом способе кабель обязательно укладываю в гофру или трубу. В деревянном доме открытая проводка в ретро-стиле на керамических изоляторах выглядит эстетично и считается одной из самых безопасных. Важно помнить: в трубах кабель не должен быть зажат слишком плотно, оставляйте зазор для вентиляции.
Технические нюансы и требования
Дерево — материал «живой», оно дает усадку. Поэтому я всегда закладываю небольшой запас кабеля в распаечных коробках. Влажность древесины при монтаже не должна превышать 15%, иначе антисептик и изоляция могут взаимодействовать некорректно. Температура в помещении должна быть от +5 до +30 градусов. Согласно ПУЭ, заполнение труб кабелем не должно превышать 40% от внутреннего сечения трубы, чтобы избежать перегрева жил.
Типичные ошибки новичков
Самая опасная ошибка — использование кабеля ПВС. Он предназначен для удлинителей, а не для стационарной проводки, так как его изоляция быстрее разрушается. Однажды я исправлял проводку в срубе, где использовали ПВС — изоляция потрескалась всего за три года из-за перепадов температур. Также недопустимо отсутствие заземления или использование алюминиевых проводов.
- Использование гибкого провода ПВС вместо жесткого ВВГнг-LS.
- Отсутствие заземляющего контура в частном доме.
- Соединение проводов с помощью простой скрутки.
- Превышение допустимой нагрузки на одну линию (более 3.5 кВт на розетки).
- Монтаж кабеля без защитных труб в местах пересечения с перекрытиями.
Расчет стоимости и бюджета
Цена зависит от выбранного метода монтажа и количества точек. Своими руками можно сэкономить до 40% бюджета, но это потребует времени и покупки собственного инструмента.
| Параметр | Своими руками (руб) | С мастером (руб) | Экономия/Разница |
|---|---|---|---|
| Материалы | 25 000 — 40 000 | 25 000 — 40 000 | 0 |
| Работа по монтажу | 0 | 30 000 — 60 000 | 30 000 — 60 000 |
| Инструмент (аренда/покупка) | 5 000 — 10 000 | 0 | -5 000 — 10 000 |
| 30 000 — 50 000 | 55 000 — 100 000 | 25 000 — 50 000 |
| Сечение кабеля | Макс. нагрузка | Рекомендуемый автомат | Применение |
|---|---|---|---|
| 1.5 мм² | 3.5 кВт | 10А | Освещение |
| 2.5 мм² | 5.5 кВт | 16А | Розетки |
| 4.0 мм² | 7.0 кВт | 25А | Электроплита |
| 6.0 мм² | 10.0 кВт | 32А | Ввод в дом |
Эксплуатация и уход за сетью
После завершения работ сеть требует периодического контроля. Раз в год я рекомендую вручную подтягивать винтовые зажимы в распределительном щите, так как из-за вибраций и температурных колебаний контакты могут ослабнуть. Обязательно раз в месяц нажимайте кнопку «Тест» на УЗО — это подтверждает работоспособность защиты. Помните, что срок службы изоляции кабеля ВВГнг-LS составляет около 30 лет, но при перегрузках этот срок сокращается.
Сравнение методов прокладки
Выбор способа зависит от дизайна интерьера и бюджета. Скрытая проводка в стальных трубах — самый надежный вариант, но дорогой и трудоемкий. Ретро-проводка на изоляторах сейчас в моде, она не требует штробления и максимально безопасна.
| Метод | Плюсы | Минусы | Стоимость |
|---|---|---|---|
| Скрытый (трубы) | Эстетика, защита | Сложность монтажа | Высокая |
| Открытый (ретро) | Стиль, безопасность | Видны провода | Средняя |
| Кабель-канал | Скорость, цена | Внешний вид | Низкая |
| Скрытый (гофра) | Простота | Риск перегрева | Средняя |
Ответы на частые вопросы

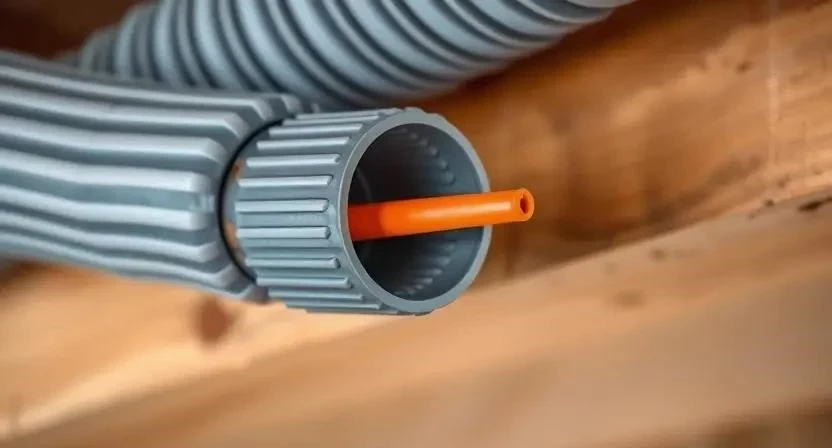

Можно ли использовать гофру в деревянном доме?
Только негорючую (ПВХ или ПНД с маркировкойнг-LS), но в идеале для дерева лучше использовать стальные трубы.
Обязательно ли делать заземление?
Да, это критически важно для защиты от поражения током и корректной работы УЗО.
Какой автомат ставить на розетки?
Стандартно — 16 Ампер для кабеля сечением 2.5 мм².
Как спрятать провода в каркасном доме?
Провода прокладываются внутри стоек каркаса в негорючей гофре.
Нужно ли использовать медный провод или можно алюминий?
Только медь. Алюминий в дереве запрещен из-за высокого коэффициента текучести и окисления контактов.
Что такое УЗДП?
Устройство защиты от дугового пробоя. Оно отключает ток при возникновении искрения, что крайне важно для деревянных стен.
Можно ли делать проводку самому без лицензии?
Можно, но вы берете на себя полную ответственность за пожарную безопасность.
Как рассчитать количество кабеля?
Считаю длину трассы по полу и стенам, затем добавляю 15% запаса на изгибы и подъемы.
Где лучше ставить распредкоробки?
В верхней части стены, под потолком, чтобы их было легко закрыть декоративным коробом или потолком.
Поможет ли УЗО от пожара?
УЗО защищает людей от удара током, а от пожара защищают автоматические выключатели и правильный выбор кабеля.
Соблюдение норм ПУЭ — это не формальность, а единственный способ обеспечить безопасность в деревянном доме. Ответственный подход к выбору материалов и технологии монтажа исключает риск возгорания. Помните, что электричество не прощает халатности, поэтому любой сомнител в своих силах должен обратиться к сертифицированному мастеру.
