Монтаж электрики в срубе или брусовом доме сопряжен с высоким риском возникновения пожара из-за горючести стен. Ошибка в выборе сечения кабеля или отсутствие защиты может привести к перегреву изоляции и возгоранию. В среднем стоимость качественного электромонтажа в дереве начинается от 800 рублей за метр погонный, а время работ для небольшого коттеджа занимает около 10-14 дней. Электропроводка в деревянном доме по ПУЭ требует строгого соблюдения технических регламентов для обеспечения безопасности жильцов.
Основы электробезопасности и требования ПУЭ
Главная задача при работе с деревом — исключить любой контакт токоведущих частей с горючим материалом. Согласно нормам ПУЭ для деревянного дома, запрещено прокладывать кабели без защитной оболочки. Я всегда начинаю с анализа общей мощности всех приборов, чтобы правильно рассчитать нагрузку электросети в дереве. Сложность работ заключается в том, что дерево «дышит» и дает усадку, что может привести к обрыву проводов или повреждению соединений. Основной упор делается на использование негорючих материалов и обязательную установку устройств защитного отключения (УЗО).
Подбор подходящих материалов

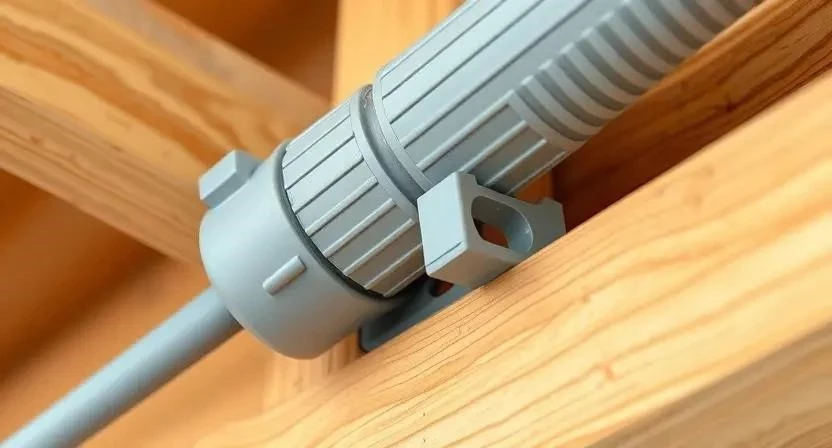

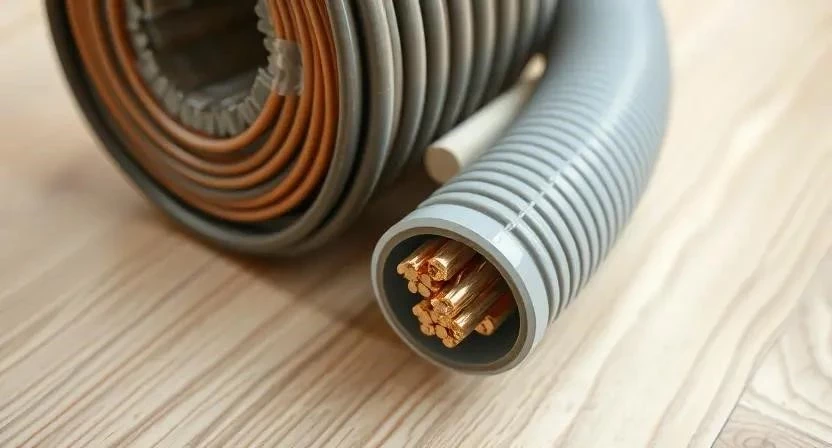

Для обеспечения пожарной безопасности я выбираю кабель ВВГнг-LS. Эта маркировка означает, что провод не распространяет горение и имеет низкое дымовыделение. В деревянных стенах нельзя использовать дешевые ПВС или ШВВП. Для защиты линий применяется гофра или металлорукав, которые предотвращают механическое повреждение изоляции.
- Кабель ВВГнг-LS сечением 2.5 мм² для розеток.
- Кабель ВВГнг-LS сечением 1.5 мм² для освещения.
- Гофрированная труба из ПВХ (негорючая).
- Металлорукав для прокладки в зонах с повышенным риском.
- Подрозетники из негорючего пластика, специально для дерева.
- Автоматические выключатели (автоматы) подходящего номинала.
- УЗО или дифференциальные автоматы для защиты от утечек тока.
- Распределительные коробки с высокой степенью защиты IP.
Расход материалов зависит от площади помещений и количества точек. Ниже представлена таблица примерного расчета на одну стандартную комнату (15 м²).
| Материал | Количество | Расход на м² | Средняя цена | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 30 м | 2 м / м² | 90 руб/м | 2700 руб |
| Кабель ВВГнг-LS 3х1.5 | 20 м | 1.3 м / м² | 65 руб/м | 1300 руб |
| Гофра ПВХ 20 мм | 50 м | 3.3 м / м² | 25 руб/м | 1250 руб |
| Подрозетники | 5 шт | 0.3 шт / м² | 80 руб/шт | 400 руб |
| Распред. коробки | 3 шт | 0.2 шт / м² | 120 руб/шт | 360 руб |
Инструментарий для монтажа
Правильный инструмент сокращает время работы и гарантирует точность соединений. Я заметил, что использование профессионального стриппера вместо ножа позволяет избежать случайных надрезов жилы, которые в будущем становятся местом перегрева.
- Штроборез с пылесосом для аккуратных каналов.
- Перфоратор с набором сверл по дереву и бетону.
- Стриппер для быстрой зачистки изоляции.
- Мультиметр для проверки целостности цепей.
- Индикатор напряжения (бесконтактный).
- Набор диэлектрических отверток.
- Строительный уровень для ровной установки розеток.
Подготовка помещения к работам
Первым делом я очищаю стены от пыли и строительного мусора. На стенах размечаются все точки: розетки, выключатели, выводы под люстры. Важно учитывать эргономику, чтобы провода не пересекали пути установки мебели. Все поверхности, которые могут быть повреждены при сверлении, я закрываю защитной пленкой или плотным картоном.
Особенности подготовки поверхности в дереве
Работа с брусом или бревном отличается от бетона. Сверление отверстий под кабель производится строго перпендикулярно поверхности, чтобы избежать сколов. Под электрощит подготавливается специальная ниша или монтируется отдельный негорючий короб. Я всегда оставляю небольшой запас кабеля в местах прохода через стены, чтобы при усадке дома провод не натянулся и не вырвало из клемм. Места прохода кабеля через перекрытия обязательно обрабатываются негорючим герметиком.
Технология монтажа электрики по шагам
Процесс требует системного подхода. Я рекомендую строго следовать данной последовательности, чтобы не пришлось переделывать уже закрытые участки.
- Составление схемы электросети (4-6 часов). Рисую план всех линий, распределяю нагрузку по группам (свет, розетки, мощная техника).

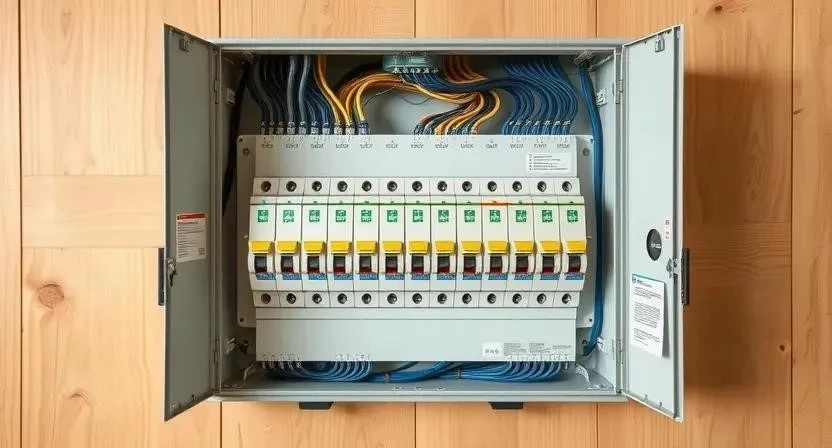

- Монтаж распределительного щита (6-8 часов). Устанавливаю корпус щитка, монтирую DIN-рейки, устанавливаю вводной автомат и УЗО.
- Прокладка магистральных линий (12-20 часов). Прокладываю основные кабели от щита к комнатам в гофре.
- Установка распределительных коробок (8-12 часов). Монтирую коробки в верхних точках стен, соединяю магистрали с отводными линиями.
- Монтаж розеток и выключателей (10-15 часов). Сверлю отверстия под подрозетники, затягиваю кабели и фиксирую их.
- Подключение освещения (8-10 часов). Монтирую выводы под светильники и подключаю выключатели.
- Установка заземляющего контура (6-10 часов). Забиваю заземлители в грунт, соединяю их стальной полосой и вывожу в щит.
- Финальное тестирование системы (4-6 часов). Проверяю каждую линию мультиметром, тестирую срабатывание УЗО и нагрузочную способность.
При выполнении работ важно поддерживать температуру в помещении не ниже +5°C, чтобы изоляция кабеля оставалась эластичной. Время застывания монтажной пены или герметика в местах прохода кабелей составляет от 2 до 24 часов в зависимости от состава.
Важные нюансы при работе с деревом
Усадка деревянного дома — самый коварный фактор. Однажды я столкнулся с тем, что через год после ремонта в срубе кабель в одной из комнат просто лопнул из-за смещения венцов. Чтобы этого избежать, я закладываю в гофре значительные петли (зазоры), которые позволяют проводу свободно перемещаться. Также важно следить за совместимостью материалов: нельзя использовать металлические скобы, которые могут перетереть изоляцию при движении дерева.
Типичные ошибки новичков
Многие пытаются сэкономить на безопасности, что в деревянном доме недопустимо. Я выделил основные промахи, которые часто встречаю на объектах:
- Использование дешевого кабеля без индекса «нг» (негорючий).
- Полный отказ от УЗО, что делает сеть опасной при малейшей утечке тока.
- Монтаж проводки без гофры или металлорукава в скрытых полостях.
- Выбор слишком тонкого сечения провода для мощных приборов (например, 1.5 мм² для духовки).
- Использование алюминиевых проводов, которые окисляются и греются.
- Отсутствие заземления в деревянном строении.
- Слишком сильная затяжка кабеля в штробах без учета усадки.
Расчет стоимости электромонтажа
Цена зависит от объема работ и выбранных материалов. Своими руками можно сэкономить на оплате труда, но риск ошибки возрастает. Я рекомендую нанимать профи для сборки щита и заземления.
| Статья расходов | Цена за ед. (средняя) | Количество (на 50 м²) | |
|---|---|---|---|
| Материалы (кабель, гофра, автоматы) | — | комплект | 35 000 — 60 000 |
| Работа мастера (за м²) | 800 руб/м | 50 м² | 40 000 |
| Монтаж заземления | 7 000 руб | 1 контур | 7 000 |
| Сборка электрощита | 5 000 руб | 1 шт | 5 000 |
Сравнение затрат: при самостоятельном монтаже вы тратите только на материалы (около 45 000 руб), в то время как с мастером общая сумма составит около 90 000 — 110 000 руб. Экономия составляет почти 50%, но вы берете ответственность за пожарную безопасность на себя.
Обслуживание сети после завершения работ
Электрика в дереве требует внимания. Раз в полгода я рекомендую проверять затяжку винтовых контактов в розетках и щитке, так как из-за вибраций и усадки они могут ослабнуть. Обязательно нажимайте кнопку «Тест» на УЗО раз в месяц, чтобы убедиться в его работоспособности. Срок службы качественной изоляции ВВГнг-LS составляет до 30 лет, но в условиях повышенной влажности (например, в цоколе) ее стоит проверять чаще.
Альтернативные способы прокладки

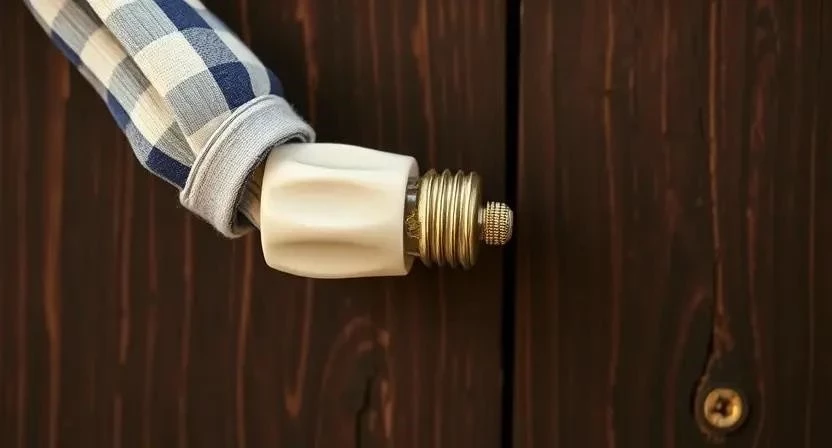

Если скрытый монтаж кажется слишком сложным или дом уже обжит, можно выбрать открытый способ. Ретро-проводка на керамических изоляторах с плетеным шнуром выглядит стильно в срубе и полностью соответствует ПУЭ, так как провод не касается дерева. Еще один вариант — использование металлорукава, который обеспечивает максимальную защиту от грызунов и механических повреждений, но стоит дороже обычной гофры.
| Характеристика | Скрытый монтаж (гофра) | Открытый монтаж (ретро) | Металлорукав |
|---|---|---|---|
| Эстетика | Невидим | Декоративный элемент | Технический вид |
| Сложность | Высокая (штробление) | Средняя | Средняя |
| Защита | Средняя | Высокая (изоляторы) | Максимальная |
| Стоимость | Средняя | Высокая | Выше средней |
| Доступ к сети | Затруднен | Легкий | Легкий |
Ответы на частые вопросы (FAQ)
Какое сечение кабеля выбрать для деревянного дома?
Для освещения используйте 1.5 мм², для стандартных розеток — 2.5 мм². Для мощных линий (плита, котел) — от 4 мм² и выше.
Можно ли использовать алюминий в дереве?
Категорически нет. Алюминий более хрупок, имеет свойство «течь» из-под зажимов и сильнее греется, что критично для горючих стен.
На какой высоте устанавливать розетки по ПУЭ?
Стандартно — 30 см от чистового пола, для кухонных столешниц — 100-110 см. Главное — чтобы они не находились в местах возможного скопления влаги.
Обязательно ли делать заземление в деревянном доме?
Да, это требование безопасности. Заземление отводит ток утечки, предотвращая удар током при повреждении изоляции прибора.
| Параметр проверки по ПУЭ | Требование | Результат (ОК/Не ОК) |
|---|---|---|
| Тип кабеля | Не распространяющий горение (нг-LS) | |
| Защитная оболочка | Наличие гофры или металлорукава | |
| Защита от утечек | Установлено УЗО на все мокрые зоны | |
| Сечение жил | Соответствует расчетной нагрузке | |
| Заземление | Наличие контура и шины PE в щите |
Меры безопасности при монтаже
Работа с электричеством требует осторожности. Всегда используйте диэлектрические перчатки и защитные очки при сверлении дерева. При работе с химическими составами (герметики, пена) обязательно обеспечьте проветривание помещения. Никогда не производите монтаж под напряжением — перед любым подключением отключайте вводной автомат. Если работаете на высоте, используйте устойчивые стремянки и зафиксируйте их. Помните, что короткое замыкание в дереве приводит к пожару за считанные минуты, поэтому проверка всех соединений перед подачей тока обязательна.
