Электропроводка в деревянном доме

Деревянные стены обладают высокой горючестью, а неисправная электрика становится главной причиной пожаров в таких строениях. Монтаж системы в срубе или брусе занимает от 10 до 20 рабочих дней и обходится в сумму от 60 000 рублей за работу в среднем доме. Безопасная электропроводка в деревянном доме требует строгого соблюдения норм ПУЭ и ГОСТ, чтобы исключить риск короткого замыкания. Правильный подход к делу гарантирует спокойствие владельца на десятилетия.

Особенности подготовки к работам

Сложность электромонтажа в дереве значительно выше, чем в бетоне, из-за специфики материала. Основной выбор стоит между скрытой прокладкой, когда кабели прячутся в стены, и открытым способом. Законодательство, в частности ФЗ-123, и правила устройства электроустановок (ПУЭ) жестко регламентируют способы защиты кабеля от перегрева и возгорания.

Я всегда начинаю с разработки детального проекта электроснабжения. Без схемы невозможно точно рассчитать нагрузку на сеть и закупить нужное количество материалов. Попытка сэкономить на проекте часто приводит к тому, что розеток не хватает, а автоматы в щитке постоянно выбивает из-за перегрузки.

Подбор материалов

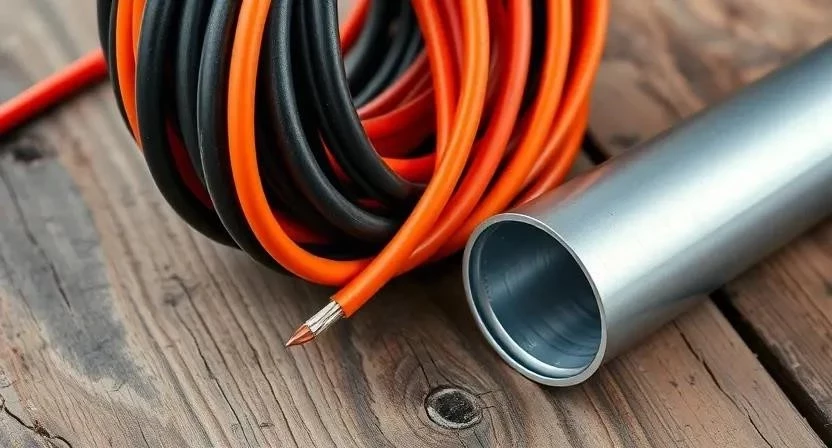

Для деревянного строения подходит только негорючий кабель с низким дымовыделением, например, ВВГнг-LS или NYM. Медные жилы обеспечивают лучшую проводимость и надежность соединений. Для защиты линий используют металлические трубы или специальные кабель-каналы, которые исключают прямой контакт изоляции с деревом.

Распределительные коробки и подрозетники должны быть оснащены металлическими пластинами для дополнительной изоляции. Щитовое оборудование подбирается исходя из общей мощности всех приборов в доме.

Инструментарий мастера

Качественный инструмент ускоряет процесс и обеспечивает точность монтажа. Для работы с деревом обязательно нужны коронки по дереву и шуруповерт с набором бит. Проверка напряжения и целостности линий осуществляется с помощью мультиметра и индикаторной отвертки.

• Мультиметр для замера напряжения и сопротивления.
• Стриппер для быстрого и аккуратного снятия изоляции.
• Набор диэлектрических отверток разных размеров.
• Шуруповерт с регулировкой крутящего момента.
• Коронки по дереву (диаметры под подрозетники).
• Строительный уровень для ровной установки розеток.
• Индикаторная отвертка для поиска фазы.
• Инструмент для штробления (если предусмотрен скрытый монтаж).

Арендовать профессиональный штроборез или мощный перфоратор выгоднее, чем покупать их для разового использования. Остальной ручной инструмент лучше иметь своего, чтобы не зависеть от качества чужого оборудования.

Организация пространства и разметка

Первым делом я провожу маркировку всех трасс прохождения кабеля прямо на стенах. Отмечаю места установки розеток, выключателей и распределительного щита с помощью карандаша или маркера. Важно обеспечить свободный доступ к щитку, чтобы в любой момент можно было быстро отключить питание.

Деревянные поверхности защищаются от пыли и грязи. Свободное пространство вокруг зон монтажа позволяет работать быстро и без лишних помех.

Техническая подготовка поверхностей

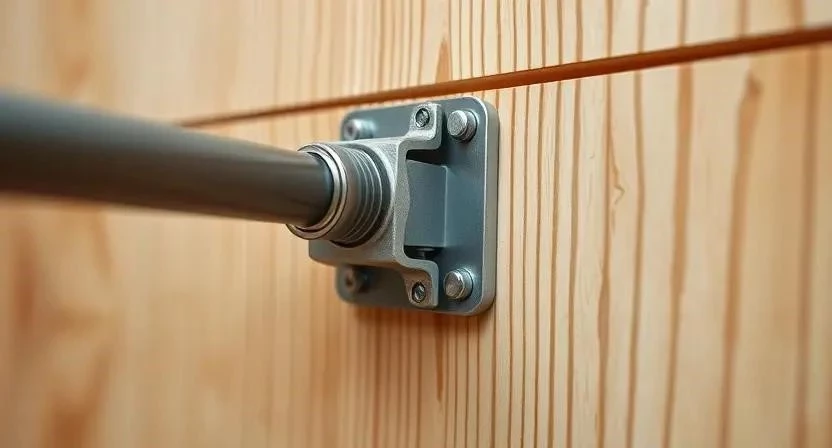

Сверление технологических отверстий выполняется строго по разметке. В местах прохода кабеля через стены я обязательно устанавливаю проходки из негорючих материалов, чтобы дерево не касалось провода. Это критически важный момент для пожарной безопасности.

Все участки дерева, где будут проложены трассы, обрабатываются антипиренами. Такие составы снижают горючесть древесины и предотвращают быстрое распространение огня при аварии. После обработки я проверяю готовность стен, убеждаясь, что все отверстия чистые и соответствуют диаметру труб.

Пошаговая технология монтажа

Процесс электромонтажа требует строгого соблюдения последовательности действий. Я рекомендую придерживаться следующего алгоритма:

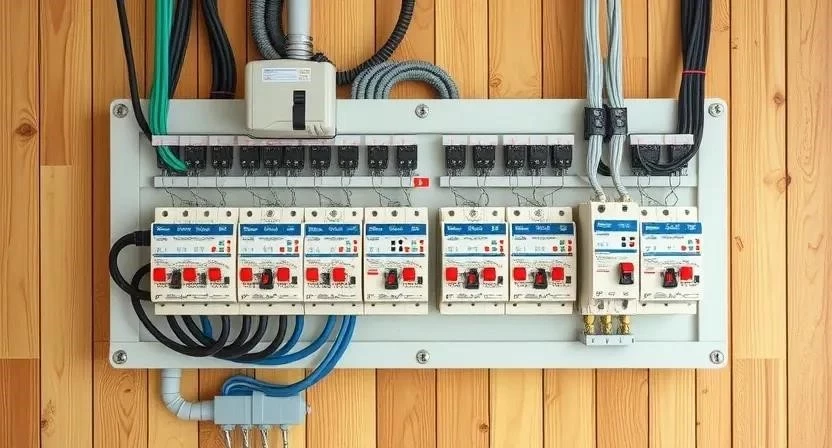

1. Сборка вводного щита и установка УЗО (4-6 часов). Монтирую автоматические выключатели и устройства защитного отключения для защиты от токов утечки.
2. Прокладка магистральных линий (16-24 часа). Укладываю кабель в металлические трубы или кабель-каналы, избегая резких изгибов.
3. Монтаж распределительных коробок (8-10 часов). Устанавливаю коробки в доступных местах для возможного обслуживания.
4. Установка подрозетников (6-8 часов). Фиксирую их с использованием изоляционных прокладок.
5. Соединение жил (10-12 часов). Использую только сварку, опрессовку или качественные клеммники; скрутки категорически запрещены.
6. Подключение розеток и выключателей (6-8 часов). Зажимаю провода в клеммах, проверяя надежность контакта.
7. Обустройство контура заземления (8-12 часов). Забиваю стальные стержни в грунт и соединяю их с главной заземляющей шиной.
8. Проверка системы под нагрузкой (4-6 часов). Тестирую каждое устройство, замеряю напряжение и проверяю срабатывание УЗО.

Особое внимание уделяю качеству затяжки винтов в щитке. Слабый контакт приводит к нагреву, что в деревянном доме может закончиться пожаром. Своим опытом скажу: лучше перетянуть контакт дважды, чем оставить его болтающимся.

Нюансы и секреты мастеров

Деревянный дом «дышит» и дает усадку, поэтому я никогда не затягиваю кабель в трубах «в натяжку». Оставляю небольшой запас провода (петлю) в каждой коробке и у подрозетников. Если этого не сделать, при усадке дома кабель может просто вырвать из клемм.

Существует правило 40%: внутреннее пространство трубы должно быть заполнено кабелем не более чем на 40%. Это необходимо для естественной вентиляции и предотвращения перегрева жил. Также недопустим прямой контакт провода с брусом без защитного кожуха. Температурный режим в помещении должен быть стабильным, чтобы изоляция не теряла своих свойств.

Типичные ошибки новичков

Часто начинающие электрики пытаются сэкономить и используют пластиковую гофру при скрытом монтаже. В деревянном доме это недопустимо, так как гофра при пожаре плавится и выделяет токсичный дым, способствуя распространению огня. Еще одна грубая ошибка — использование скруток вместо профессиональных соединений.

Я однажды видел, как в частном доме установили щиток прямо под ванной комнатой. Это огромный риск: любая протечка приведет к короткому замыканию всего дома. Также часто забывают про заземление или выбирают кабель с недостаточным сечением, из-за чего провода греются при включении чайника и стиральной машины одновременно.

Чего нельзя делать:

• Использовать алюминиевые провода.
• Прокладывать кабель без трубы внутри стены.
• Ставить автоматы с завышенным номиналом.
• Игнорировать установку УЗО.
• Делать соединения внутри стен без доступа к ним.

Расчет стоимости и экономия

Цена электромонтажа зависит от выбранного способа прокладки и объема работ. Скрытая проводка обходится дороже из-за необходимости штробления и использования большего количества защитных материалов.

Самостоятельный монтаж позволяет сэкономить на оплате услуг электрика, но требует наличия инструментов и знаний ПУЭ. Я считаю, что экономия на долговечности и безопасности — это путь к большим тратам в будущем при ремонте обгоревшей сети.

Эксплуатация и уход за сетью

После завершения работ система требует регулярного контроля. Раз в год я рекомендую проверять затяжку всех контактов в распределительном щитке. Со временем из-за температурных колебаний винты могут ослабнуть.

Полезно проводить тепловизионный контроль соединений. Тепловизор сразу покажет «горячие» точки в коробках или щитке, которые указывают на плохой контакт. Также важно соблюдать правила использования мощных приборов: не включать несколько обогревателей в одну розетку через дешевые тройники. Проверку работоспособности УЗО следует проводить ежемесячно, нажимая кнопку «Тест».

Альтернативные решения для интерьера

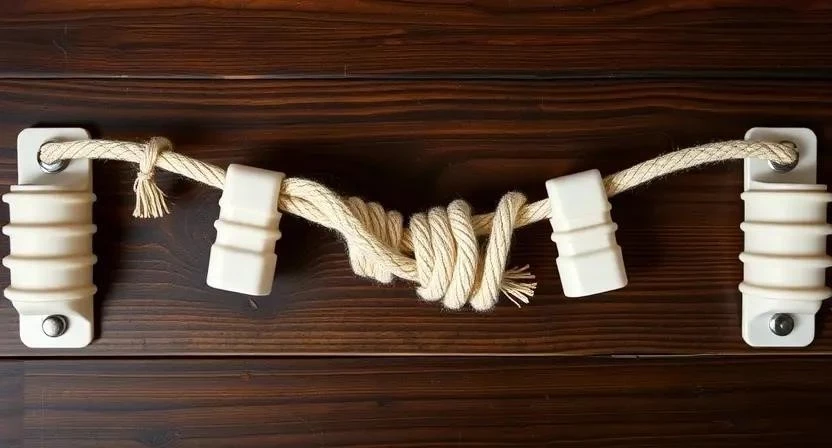

Если скрытая проводка слишком дорога или технически невозможна, можно рассмотреть эстетичные альтернативы. Ретро-проводка на фарфоровых изоляторах выглядит очень стильно в деревянных интерьерах и при этом полностью безопасна, так как кабель открыт и легко проверяем.

• Ретро-стиль: высокая эстетика, легкий доступ к проводам, высокая стоимость материалов.
• Плинтусные кабель-каналы: быстрый монтаж, возможность добавить розетки, менее выразительный вид.
• Металлорукав в краске: промышленный стиль (лофт), отличная защита, сложность в монтаже углов.
• Открытая проводка в ПВХ-трубах: максимально дешево, высокая надежность, не подходит для премиум-интерьеров.
• Скрытая проводка под вагонку: эстетичный вид, требует тщательной изоляции, сложность в поиске обрывов.
• Прокладка в полу: удобно для больших залов, требует защиты от влаги, сложность в переделке.
• Потолочные трассы: быстрое решение, риск провисания кабеля, необходимость декоративных коробов.

Часто задаваемые вопросы (FAQ)

Можно ли использовать металлорукав?
Да, он допустим, но только если он заземлен. В деревянном доме лучше использовать жесткие стальные трубы для магистралей.

Какой кабель лучше для дерева?
Однозначно ВВГнг-LS. Он не поддерживает горение и имеет низкое выделение дыма при нагреве.

Обязательно ли заземление?
Да, это обязательное требование безопасности. Заземление защищает людей от поражения током при пробое изоляции на корпус прибора.

Можно ли спрятать проводку под вагонку?
Можно, но только при условии, что кабель проложен в негорючей трубе или гофре (согласно местным нормам), а не просто прибит к стене.

Как защитить дом от молнии?
Необходимо установить молниеотвод и систему уравнивания потенциалов, чтобы разряд ушел в землю, минуя электропроводку.

Сколько стоит электромонтаж под ключ?
В среднем от 400 до 800 рублей за одну точку (розетка/выключатель) плюс стоимость сборки щита.

Зачем нужно УЗО в деревянном доме?
УЗО мгновенно отключает питание при утечке тока, что предотвращает возгорание дерева от микродуг и спасает жизнь человека.

Контрольный список безопасности

Меры безопасности при работе:
Всегда используйте респиратор при обработке дерева антипиренами, так как пары токсичны. Работайте только в диэлектрических перчатках при проверке сети под напряжением. Перед началом монтажа обязательно отключите вводной автомат и повесьте табличку «Не включать! Работают люди». Помните, что электричество не прощает ошибок, особенно в доме из горючих материалов.
