Создание собственной энергосети начинается с выбора оборудования, способного работать и с государственным током, и с накопленным запасом. Гибридные солнечные системы позволяют не зависеть от перебоев в электросети, используя энергию солнца и аккумуляторы. Стоимость такого комплекта обычно начинается от 300 тысяч рублей, а монтаж занимает от 3 до 7 дней в зависимости от сложности крыши. Это надежный способ обеспечить дом светом даже в условиях полной изоляции.
Особенности устройства и принцип работы
По сути, это «умный» компромисс между полной автономностью и сетевым решением. Система умеет забирать ток из сети, когда это выгодно, и мгновенно переключаться на батареи, если свет вырубают. В центре всего стоит гибридный солнечный инвертор. Он рулит всеми потоками энергии: отправляет излишки в аккумуляторы или сбрасывает их в общую сеть, если это разрешено договором.
Основной набор оборудования включает следующие элементы:

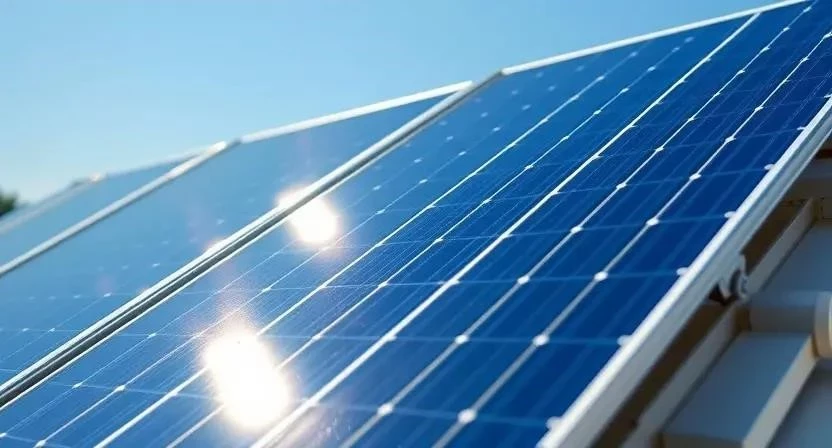

- Фотоэлектрические панели для генерации тока;

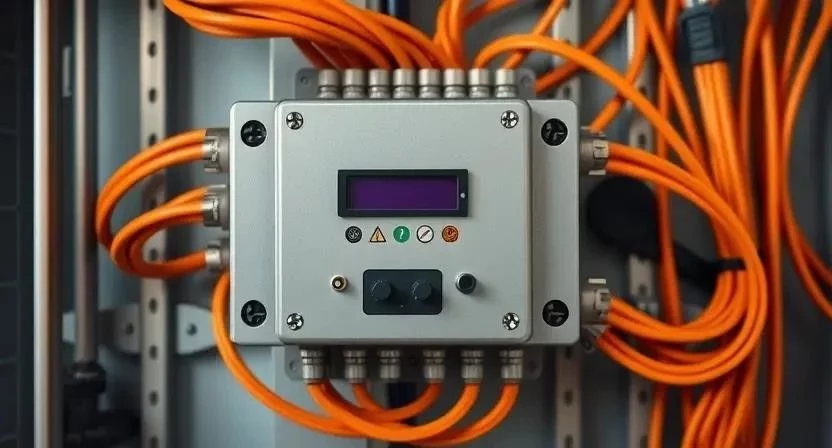

- Гибридный инвертор для преобразования энергии;
- Контроллер заряда для защиты АКБ;
- Литий-железо-фосфатные аккумуляторы;
- Система креплений для панелей;
- Распределительный щит с защитными автоматами;
- Силовые кабели с сечением под расчетную нагрузку;
- Система заземления всего комплекса.
Я часто вижу, как люди путают их с обычными сетевиками, но гибрид — это совсем другой уровень комфорта и безопасности.
Разновидности гибридных систем
Станции делятся по мощности: от маленьких на 3-5 кВт для дачи до серьезных систем на 15-30 кВт для больших коттеджей. По аккумуляторам сейчас рулят LiFePO4, хотя старые добрые гелевые еще встречаются в бюджетных сборках. Способ подключения бывает с полным резервом (режим UPS), когда все приборы остаются под питанием, или частичным, когда резервируются только критически важные линии.
| Тип системы | Мощность | Тип АКБ | Подключение | Основное назначение |
|---|---|---|---|---|
| Микро-гибрид | 3-5 кВт | Гелевые / LiFePO4 | Частичный резерв | Дачи, небольшие дома |
| Стандартный гибрид | 5-10 кВт | LiFePO4 | Полный резерв | Частные коттеджи |
| Мощный гибрид | 10-20 кВт | LiFePO4 (стек) | Полный резерв | Большие дома, офисы |

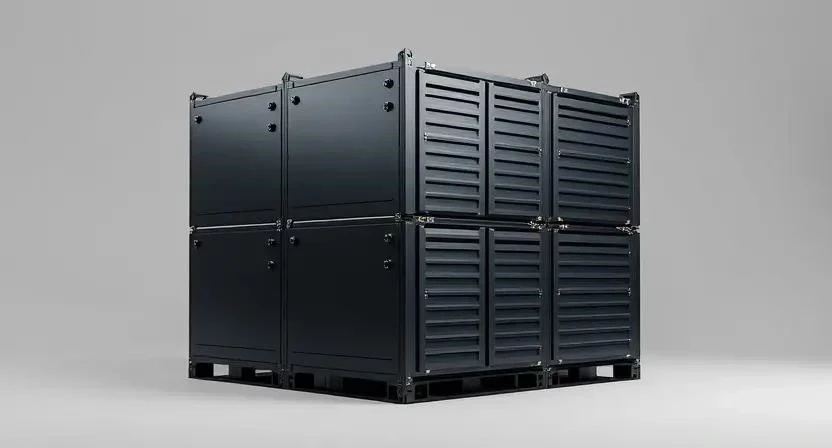

| Промышленный гибрид | 20+ кВт | Промышленные блоки | Сложное зонирование | Предприятия, склады |
| Мобильный гибрид | 1-3 кВт | LiFePO4 | Автономный приоритет | Кемперы, бытовки |
Технические параметры компонентов
Тут важно смотреть на КПД инвертора — чем он выше, тем меньше энергии уходит в тепло. Панели сейчас выдают эффективность около 20-22%. Для аккумуляторов критична глубина разряда (DoD). Если выжимать из них всё до нуля, они быстро умрут. Я всегда советую ставить защиту IP65 для уличного оборудования, чтобы влага не убила электронику.
| Параметр | Инвертор | Панель | Аккумулятор | Что это значит |
|---|---|---|---|---|
| КПД | 95-98% | 20-22% | 90-95% | Эффективность преобразования |
| Срок службы | 10-15 лет | 25 лет | 5-10 лет | Период эксплуатации до замены |
| Класс защиты | IP20/IP65 | IP67/IP68 | IP20 | Устойчивость к пыли и воде |
| Рабочая темп. | -20…+50°C | -40…+85°C | 0…+40°C | Диапазон стабильной работы |
| Ток разряда | До 100А | Зависит от стринга | 0.5C — 1C | Скорость отдачи энергии |
Область применения и ограничения
Чаще всего такие станции ставят в частных домах, где сеть работает нестабильно или постоянно «мигает». Отлично подходят для удаленных объектов или предприятий с серверами, где даже секундный сбой недопустим. Конечно, есть ограничения. В северных регионах зимой генерация падает почти до нуля из-за короткого светового дня и низкого солнца. Также нужна свободная площадь крыши или участка, ориентированная строго на юг для максимального сбора лучей.
Технология монтажа и безопасность
Монтаж — дело тонкое. Сначала ставим каркас, затем панели, а потом тянем кабели к инвертору. Обязательно заземляем всё оборудование, иначе любой скачок напряжения или удар молнии сожжет дорогую электронику. Для работы используйте только специализированный инструмент для обжима солнечных коннекторов MC4, обычными пассатижами тут не обойтись — будет плохой контакт и риск пожара.
Необходимый инструмент:
- Мультиметр для замера напряжения;
- Кримпер для коннекторов MC4 (обязательно);
- Перфоратор и шуруповерт;
- Строительный уровень;
- Стриппер для зачистки кабеля;
- Набор изолированных отверток;
- Лестница или строительные леса;
- Спецодежда и страховочный пояс.
Пошаговый процесс установки:
- Обследование кровли и разметка точек крепления (2 часа).
- Монтаж направляющих и алюминиевого профиля (6 часов).
- Укладка и фиксация фотоэлектрических панелей (8 часов).
- Прокладка кабельных трасс в гофре до места установки инвертора (4 часа).
- Установка гибридного инвертора на стену в сухом помещении (3 часа).
- Подключение аккумуляторного блока и настройка BMS (2 часа).
- Монтаж системы заземления и установка УЗИП (3 часа).
- Финальное тестирование системы под нагрузкой и настройка ПО (2 часа).
Меры безопасности: используйте диэлектрические перчатки и защитные очки при работе с АКБ. Проветривайте помещение, где стоят батареи, так как при зарядке некоторых типов может выделяться газ. Никогда не размыкайте цепь под нагрузкой — возникнет опасная электрическая дуга.
Пример из опыта: Однажды я ставил систему, где заказчик решил сэкономить и купил дешевый алюминиевый кабель вместо медного. В итоге потери тока на длинной линии составили почти 15%, и система просто не выходила на расчетную мощность. Пришлось всё переделывать заново.
Расход и расчет оборудования
Чтобы понять, сколько панелей нужно, считаем суточный расход в кВт*ч. Формула простая: Мощность нагрузки (кВт) × Время работы (ч) = Энергия. Потом делим на средние часы солнечного сияния в вашем регионе. Я обычно закладываю запас в 20%, потому что облачность никто не отменяет.
| Нагрузка (кВт) | Кол-во панелей (шт) | Емкость АКБ (кВт*ч) | Примерная стоимость (руб) | Окупаемость (лет) |
|---|---|---|---|---|
| 3 кВт | 6-8 | 5-10 | 350 000 | 7-9 |
| 5 кВт | 10-12 | 10-15 | 500 000 | 6-8 |
| 10 кВт | 20-24 | 20-30 | 900 000 | 5-7 |
| 15 кВт | 30-36 | 40-60 | 1 400 000 | 5-6 |
| 20 кВт | 40-48 | 80-100 | 2 000 000 | 4-6 |
Производители и сегменты рынка
На рынке сейчас много игроков. Премиум-сегмент — это немцы и американцы, там гарантии по 25 лет и идеальная сборка. Бюджетный вариант — качественный Китай (например, Growatt или Deye), которые сейчас почти не уступают по КПД и функционалу. Важно выбирать проверенного поставщика с сервисным центром в вашем городе, чтобы не остаться с «кирпичом» вместо инвертора через год.
Преимущества и недостатки
Гибридная станция — это мощный инструмент, но у неё есть свои нюансы.
- Полная энергонезависимость при авариях в сети.
- Значительная экономия на счетах за электричество.
- Высокая надежность за счет дублирования источников питания.
- Экологическая чистота и отсутствие шума (в отличие от генераторов).
- Повышение рыночной стоимости вашего объекта недвижимости.
- Возможность гибкой настройки приоритетов потребления.
Минусы системы:
- Высокая начальная стоимость оборудования.
- Сложность монтажа и настройки без специалиста.
- Необходимость замены аккумуляторов раз в несколько лет.
- Значительный вес панелей, создающий нагрузку на кровлю.
- Прямая зависимость выработки от погодных условий.
Сравнение с аналогами
Сравнивать их просто. Сетевые системы дешевле, но при отключении внешнего света они тоже выключаются в целях безопасности. Автономные системы полностью независимы, но требуют огромных массивов АКБ, которые дорого обслуживать.
| Параметр | Сетевая система | Автономная система | Гибридная система |
|---|---|---|---|
| Цена | Низкая | Средняя | Высокая |
| Работа без сети | Нет | Да | Да |
| Сложность | Простая | Средняя | Высокая |
| Надежность | Средняя | Высокая | Максимальная |
| Аккумуляторы | Не нужны | Обязательны | Обязательны |
Стоимость и выбор поставщика
Комплект «под ключ» на 5 кВт обойдется примерно в 400-600 тысяч рублей. Цена зависит от емкости батарей и бренда панелей. Советую покупать всё в одном месте, чтобы была единая гарантия на всю систему.
Пример из опыта: Один раз я сэкономил на выборе инвертора, взяв безымянный бренд с AliExpress. Через полгода он сгорел при первом же серьезном скачке напряжения, а продавец просто перестал отвечать. Теперь я рекомендую только сертифицированных дилеров.
Отзывы и реальный опыт
Владельцы хвалят гибриды за тишину. Больше всего радует момент, когда во всем поселке гаснет свет, а у вас продолжает работать холодильник и гореть лампы. Монтажники часто жалуются на неправильный расчет сечения проводов новичками, что ведет к перегреву кабелей.
Пример из опыта: Ставил систему в северном районе, клиент был в шоке, что в декабре выработка упала до 10% от летней. Объяснил, что это физика, и мы добавили резервный ввод от сети с автоматическим переключением, чтобы зима не стала проблемой.
FAQ: Ответы на частые вопросы
Сколько служат аккумуляторы?
LiFePO4 живут около 6000-8000 циклов, что при правильном использовании составляет 10-15 лет.
Будет ли работать система в пасмурную погоду?
Да, но выработка упадет в 5-10 раз. В такие дни система будет больше полагаться на запас в АКБ или сеть.
Можно ли продавать излишки энергии в сеть?
Да, если ваш инвертор поддерживает функцию Feed-in и у вас заключен договор с энергосбытовой компанией.
Нужно ли чистить панели?
Желательно делать это 2 раза в год. Пыль и грязь могут снизить эффективность на 10-15%.
Что будет, если аккумуляторы полностью разрядятся?
Современные инверторы имеют защиту от глубокого разряда и просто отключат нагрузку, чтобы спасти батареи.
Можно ли расширить систему позже?
Да, если инвертор имеет запас по мощности, можно добавить новые панели и модули АКБ.
Нужен ли специальный проект для установки?
Для частного дома достаточно схемы подключения, но для предприятий проект обязателен по нормам ПУЭ.
