Инструменты для сборки и обслуживания электрощита

Сборка распределительного щита требует предельной точности и соблюдения норм безопасности. Ошибка в затяжке одного винта или поврежденная жила кабеля приводят к искрению, перегреву и пожару. Качественный набор для электромонтажа сокращает время работы в два раза и гарантирует надежность соединений на десятилетия. Использование неправильного инструмента часто приводит к порче дорогостоящих автоматических выключателей или кабеля. 15 необходимых инструментов для сборки и обслуживания электрощита позволяют выполнить монтаж по всем правилам ПУЭ.

Важность правильного выбора оборудования

Подбор подходящего инструмента напрямую влияет на долговечность электрощита. Я видел множество щитков, где наконечники обжимали обычными пассатижами — такие контакты ослабевают через год, вызывая оплавление изоляции. Профессиональный инструмент обеспечивает равномерное давление при обжиме и точный замер напряжения. Это исключает человеческий фактор и делает систему безопасной для эксплуатации.

Назначение специализированного инструмента

Электромонтажный инструмент предназначен для работы с токопроводящими жилами, изоляцией и фиксирующими элементами щита. Главное отличие профессиональных серий от бытовых заключается в наличии сертифицированной диэлектрической изоляции. Бытовые отвертки не защищают мастера при случайном касании фазы, в то время как спецсерии рассчитаны на работу под напряжением. Профессиональный инструмент имеет более твердую сталь, которая не слизывает грани винтов в клеммах автоматов.

Технические параметры и характеристики

Основным параметром безопасности является класс изоляции рукояток, который должен составлять до 1000В (стандарт VDE). Материалы рукояток обычно представляют собой двухкомпонентный пластик, исключающий проскальзывание руки. Стрипперы подбираются под конкретные диапазоны сечений, а кримперы — под тип используемых наконечников (НШВИ, НШВ).

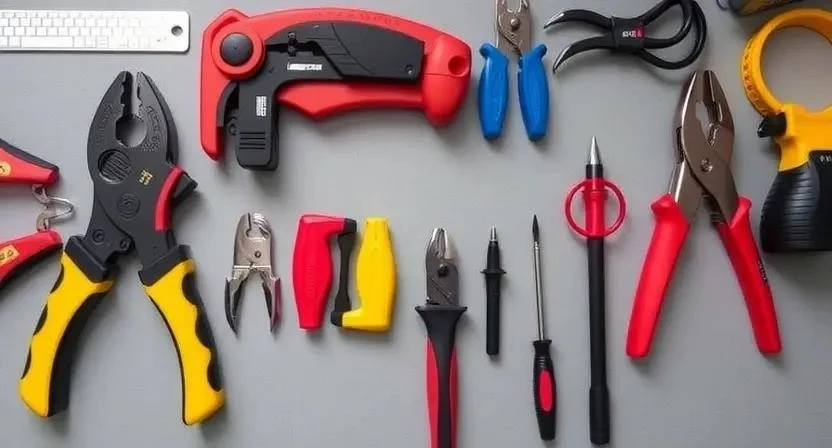

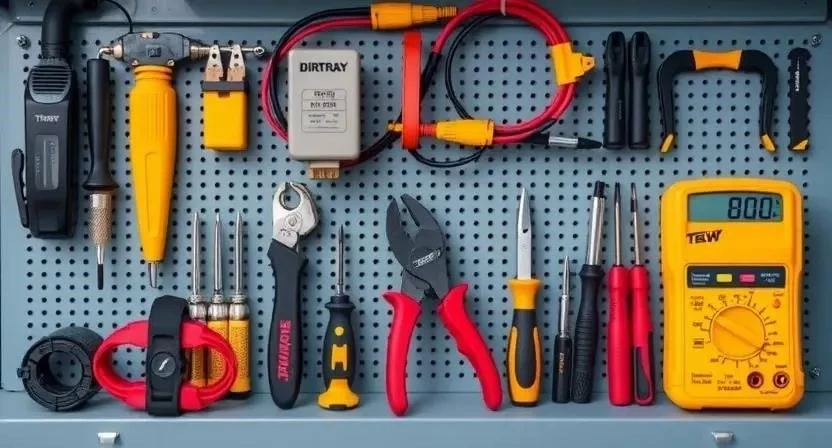

Комплектация наборов для работы

Минимальный набор позволяет собрать простой квартирный щит, а расширенный необходим для промышленного монтажа. В расширенную версию обязательно входят сменные лезвия для кабельных ножей и специализированные насадки для разных типов обжима.

• Набор диэлектрических отверток (шлиц, крест, Pozidriv).
• Бокорезы с усиленной изоляцией.
• Круглогубцы с зауженными носами.
• Автоматический стриппер для зачистки.
• Кримпер для наконечников НШВИ.
• Цифровой мультиметр.
• Индикаторная отвертка или тестер напряжения.
• Пластиковый кейс с органайзером для мелочей.

Принципы работы и техника безопасности

Кримперы работают по принципу механического сжатия металла наконечника вокруг жилы, создавая «холодную сварку». Стрипперы позволяют снять изоляцию, не надрезая медные или алюминиевые волокна. Я всегда проверяю глубину снятия изоляции: она должна быть ровно на длину захода в клемму, чтобы голый провод не торчал наружу, но и изоляция не попала под зажим.

1. Выбор нужного сечения на шкале стриппера (1 мин).
2. Зажим кабеля в губках инструмента (10 сек).
3. Снятие изоляции одним плавным движением (10 сек).
4. Визуальная проверка целостности жил (5 сек).
5. Подбор наконечника НШВИ соответствующего цвета и размера (30 сек).
6. Вставка жилы в наконечник до полного упора (10 сек).
7. Размещение наконечника в соответствующем гнезде кримпера (10 сек).
8. Полный сжим рукояток до срабатывания блокировки (5 сек).
9. Проверка качества обжима легким рывком (5 сек).
10. Установка наконечника в клемму автоматического выключателя (20 сек).
11. Затяжка винта с помощью подходящей отвертки (30 сек).
12. Контрольная протяжка контакта через 10 минут после монтажа (10 сек).

Меры безопасности: используйте только сертифицированные диэлектрические перчатки. Перед началом работ обязательно отключите вводной автомат и проверьте отсутствие фазы тестером. При работе с химией (очистителями контактов) обеспечьте проветривание помещения.

Области применения инструментов

Специализированный набор используется везде, где есть распределительные устройства. Это может быть как маленькая коробка в хрущевке, так и огромный шкаф управления на заводе. Инструмент для монтажа дин-рейки и обжима проводов незаменим при установке систем «умный дом», где количество тонких жил увеличивается в разы.

• Сборка распределительных щитов в квартирах и коттеджах.
• Монтаж электрощитового оборудования в офисах.
• Обслуживание промышленных шкафов автоматики.
• Установка и замена автоматических выключателей и УЗО.
• Монтаж медных шин заземления и нейтрали.
• Подключение контроллеров систем умного дома.
• Ревизия и протяжка контактов в старых щитках.

Эргономика и обслуживание

При длительной работе вес инструмента становится критическим. Рукоятки с анатомическим изгибом снижают нагрузку на кисть. Наличие возвратных пружин в бокорезах и кримперах ускоряет процесс сборки. Однажды я работал дешевым набором без эргономики целый день, и к вечеру рука просто онемела. Теперь выбираю только инструмент с мягкими прорезиненными вставками.

Для ухода достаточно протирать инструмент сухой ветошью от пыли и строительного мусора. Резьбовые соединения в автоматических стрипперах стоит раз в полгода смазывать силиконовым маслом.

Преимущества и недостатки профессиональных решений

Использование качественного оборудования значительно повышает статус мастера и надежность объекта.

1. Максимальная скорость выполнения монтажных работ.
2. Гарантированный электрический контакт без перегрева.
3. Полная защита электрика от удара током.
4. Длительный срок службы режущих кромок.
5. Отсутствие брака при зачистке тонких проводов.

Из минусов можно отметить высокую стоимость брендовых наборов и необходимость времени на освоение настройки автоматических стрипперов.

Сравнение инструментов и ценовых сегментов

Выбор между ручным и автоматическим инструментом зависит от объема работ. Для одного щита достаточно ручного стриппера, для серии из 20 щитов автоматика сэкономит часы времени.

Стоимость и рекомендации по покупке

Средняя стоимость качественного кримпера для НШВИ варьируется от 1 500 до 5 000 рублей. Набор диэлектрических отверток обойдется в 3 000 — 8 000 рублей. Я рекомендую покупать инструмент в специализированных магазинах электротехники, а не в гипермаркетах общего профиля.

Экономить можно на кейсе или бренде мультиметра (если он нужен для простых проверок), но категорически нельзя экономить на изоляции рукояток и качестве стали бокорезов. Я однажды попробовал сэкономить и купил дешевый кримпер, который просто сплющил жилу вместо обжима. В итоге пришлось переделывать всю работу и покупать новый наконечник.

Мнения мастеров и опыт эксплуатации

Практикующие электрики сходятся во мнении, что инструмент — это инвестиция. Многие отмечают, что немецкие бренды служат десятилетиями, в то время как китайские аналоги требуют замены каждые два года. В условиях стройки, где инструмент часто падает или подвергается воздействию влаги, решающую роль играет качество антикоррозийного покрытия.

Я работаю с профессиональным инструментом более 10 лет, и мои первые бокорезы до сих пор режут как новые. Это доказывает, что переплата за премиальный сегмент окупается отсутствием необходимости постоянных покупок.

Часто задаваемые вопросы

Нужна ли динамометрическая отвертка?
Для бытовых щитов она не обязательна, но в промышленном монтаже она необходима для соблюдения точного момента затяжки, указанного производителем автомата. Это исключает перетяжку и срыв резьбы.

Можно ли обжимать наконечники пассатижами?
Категорически нет. Пассатижи создают точечное давление, что приводит к деформации жилы и плохому контакту. Только специализированный кримпер обеспечивает равномерное сжатие по всему периметру.

Как проверить изоляцию инструмента?
Визуально проверьте отсутствие трещин и сколов на рукоятках. Профессиональный инструмент имеет маркировку VDE и знак IEC 60900, что подтверждает его безопасность до 1000В.
