Объединение полива и электрики на участке требует четкого плана, чтобы избежать коротких замыканий и протечек. Реализация такого проекта среднего уровня сложности занимает от 7 до 14 дней. Стоимость базового комплекта оборудования начинается от 50 000 рублей, а полноценная автоматизация с учетом работы профи может достигать 200 000 рублей и выше. Правильная интеграция систем автополива и наружной электрики на участке позволяет управлять всем ландшафтом с одного устройства.
Подготовительный этап и оценка ресурсов
Работа с гидравликой и током одновременно требует базовых навыков в обеих областях. Нужно понимать, как работает давление воды и как правильно соединять провода в условиях повышенной влажности. Я всегда советую планировать монтаж на весну или осень, когда почва податлива, а растения находятся в состоянии покоя. В этот период проще всего копать траншеи, не повреждая корневую систему кустарников.
Комплектация материалов для монтажа
Для качественной сборки системы потребуется набор специализированных компонентов. Я подбираю материалы с запасом 10%, так как обрезки и случайные повреждения при монтаже неизбежны.
- ПНД-трубы различного диаметра для магистралей и зон.
- Запорные фитинги и соединительные муфты.
- Специальный кабель для прокладки в земле (ВВГнг или аналоги с усиленной изоляцией).
- Контроллер автополива с поддержкой нескольких зон.
- Электромагнитные клапаны (вентили) для управления потоками.
- Датчики дождя и влажности почвы.
- Спринклеры (дождеватели) разных типов.
- Герметичные соединительные коробки со степенью защиты IP67.
| Материал | Расход на 1 сотку (примерно) | Средняя цена за ед. | |
|---|---|---|---|
| Труба ПНД 32мм | 25 м | 60 руб/м | 1500 |
| Труба ПНД 20мм | 40 м | 35 руб/м | 1400 |
| Кабель электрический | 50 м | 80 руб/м | 4000 |
| Электромагнитный клапан | 2 шт | 3500 руб/шт | 7000 |
| Спринклеры | 6 шт | 800 руб/шт | 4800 |
Инструментарий для проведения работ
Правильный инструмент сокращает время работы в два раза. Для рытья длинных траншей я рекомендую арендовать узкий траншеекопатель — это сбережет спину и ускорит процесс. Если участок маленький, обойдутся и ручные средства.
- Лопата штыковая и совковая.
- Стриппер для зачистки кабеля.
- Труборез для ПНД-труб.
- Паяльник или специальный пресс для фитингов.
- Уровень строительный.
- Мультиметр для проверки цепей.
- Шуруповерт и набор бит.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Траншеекопатель | Рытье канав под трубы/кабель | Желательно | 1500 руб/сутки |
| Мультиметр | Проверка напряжения и целостности | Обязательно | 2000 руб |
| Труборез | Ровный срез ПНД-трубы | Обязательно | 1200 руб |
| Стриппер | Снятие изоляции с провода | Желательно | 800 руб |
| Уровень | Контроль уклонов | Обязательно | 600 руб |
Организация пространства и разметка
Первым делом наношу разметку зон полива и точек освещения с помощью колышков и бечевки. Важно заранее определить, где будет стоять контроллер — он должен находиться в сухом месте с доступом к электросети. Я всегда проверяю старые чертежи участка, чтобы не перебить существующий газопровод или кабель интернета. Весь строительный мусор убираю с площадки сразу, чтобы он не попал в открытые траншеи.
Подготовка трасс и земляные работы

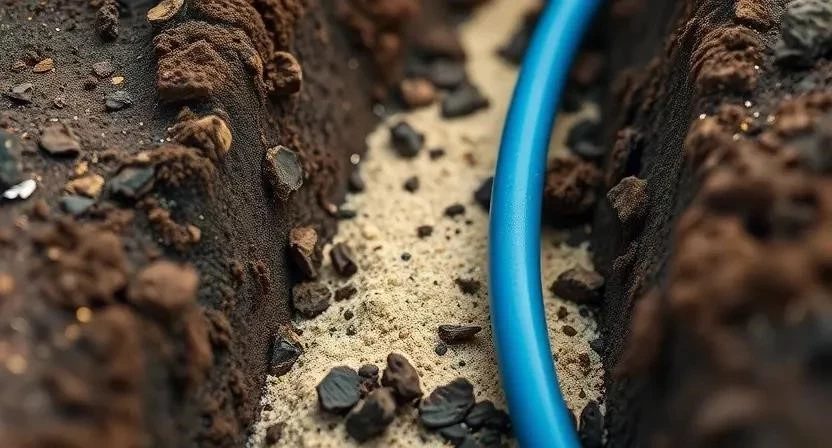

Копаю траншеи глубиной не менее 40-60 см для труб и 70 см для силовых кабелей. Соблюдение глубины гарантирует, что зимой промерзшая почва не раздавит пластик. Кабель и трубы прокладываю с небольшим запасом по длине (слабиной), чтобы при смещении грунта соединения не лопнули. В местах установки клапанов и распределительных коробок делаю небольшое углубление и засыпаю его песком для амортизации. Однажды я сэкономил на песке, и после первой зимы один из фитингов просто лопнул из-за давления камней в почве.
Поэтапный процесс интеграции
- Проектирование схемы размещения зон полива и электроточек (4-6 часов).
- Монтаж магистрального водопровода и установка клапанов в защитные колодцы (8-12 часов).
- Прокладка кабельных линий от электрощита к контроллеру и электромагнитным клапанам (6-10 часов).

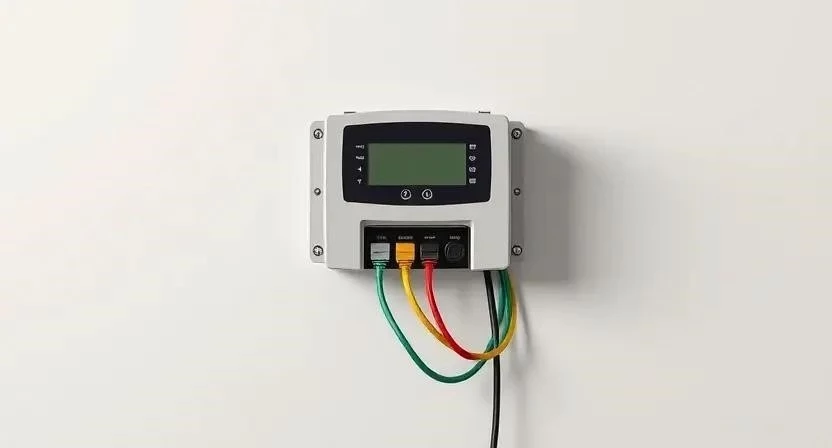

- Установка контроллера в сухом помещении и подключение его к сети (2-4 часа).
- Монтаж спринклеров и прокладка капельных линий по зонам (12-16 часов).
- Подключение датчиков дождя и влажности к общему контроллеру (2-3 часа).
- Интеграция с системой наружного освещения через общий электрощит (4-6 часов).
- Герметизация всех соединений кабелей с помощью термоусадки и IP67-коробок (4-8 часов).
- Гидравлические испытания: запуск воды под давлением для поиска утечек (3-5 часов).
- Электрическая проверка цепей мультиметром и пусконаладка автоматики (3-4 часа).
- Настройка графиков полива в меню контроллера с учетом типов растений (2-3 часа).
- Финишная засыпка траншей песком и реставрация поврежденного газона (8-12 часов).
Технические нюансы и требования
Для кабелей, прокладываемых в земле, критически важна влагостойкость. Использую только кабели с индексом «нг-Зу» или в ПНД-гофре. Все соединения проводов делаю в специальных клеммниках с гелевым наполнением — это исключает окисление меди. Я заметил, что оборудование разных брендов, например Hunter и Rain Bird, иногда конфликтует по вольтажу на клапанах, поэтому стараюсь закупать всё одного производителя. Давление воды в системе должно быть стабильным; если оно скачет, обязательно ставлю редуктор давления, иначе клапаны будут срабатывать некорректно.
Типичные ошибки при монтаже
Новички часто допускают промахи, которые вылезают только через год эксплуатации. Я собрал основные из них в список, чтобы вы их избежали:
- Пересечение силовых кабелей 220В и сигнальных проводов клапанов (создает наводки и сбои в автоматике).
- Выбор слишком тонкого сечения провода, что приводит к падению напряжения на дальних участках.
- Отсутствие дренажного слоя из щебня на дне колодцев с автоматикой (вода стоит, электроника гниет).
- Игнорирование зимней консервации: если не продуть систему компрессором, лед разорвет трубы.
- Монтаж спринклеров слишком близко к краю дорожек, из-за чего вода заливает плитку.
Расчет стоимости реализации
Цена проекта зависит от площади участка и сложности ландшафта. Самостоятельный монтаж позволяет сэкономить на оплате труда, но требует больше времени и осторожности.
| Статья расходов | Бюджетный вариант | Средний сегмент | Премиум |
|---|---|---|---|
| Оборудование (контроллер, клапаны) | 15 000 руб | 35 000 руб | 70 000 руб |
| Расходники (трубы, кабель, фитинги) | 10 000 руб | 20 000 руб | 40 000 руб |
| Работа мастера | 0 руб (сам) | 25 000 руб | 60 000 руб |
| Доп. оборудование (датчики, хабы) | 3 000 руб | 10 000 руб | 25 000 руб |
| 28 000 руб | 90 000 руб | 195 000 руб |
| Параметр | Своими руками | С профессиональной бригадой | Экономия/Разница |
|---|---|---|---|
| Срок выполнения | 14-20 дней | 5-7 дней | -10 дней (время) |
| Стоимость | ~30 000 руб | ~90 000 руб | 60 000 руб |
| Гарантия | Личная ответственность | Договор (1-3 года) | Наличие гарантии |
| Качество проекта | Экспериментальное | Расчетное (гидравлика) | Точность работы |
| Риски ошибок | Высокие | Минимальные | Безопасность |
Эксплуатация и обслуживание
После запуска система требует регулярного внимания. Раз в месяц проверяю работу всех спринклеров — иногда их забивает песком или они смещаются после копки грядок. Осенью обязательно провожу продувку системы сжатым воздухом, чтобы удалить всю воду из труб. Программу полива меняю трижды в год: максимум в июле, минимум в мае и сентябре. Срок службы качественных ПНД-труб составляет до 50 лет, а вот электромагнитные клапаны обычно требуют замены через 7-10 лет.
Современные альтернативы автоматизации
Если не хочется рыть десятки метров траншей под провода, можно рассмотреть беспроводные системы. Сейчас популярны смарт-хабы, которые управляют клапанами по протоколу Zigbee или Wi-Fi. Я сравнивал облачные решения и локальные: облачные удобнее (управление из любой точки мира), но локальные надежнее, так как не зависят от стабильности интернета на участке. Беспроводные контроллеры стоят дороже, но экономят до 30% бюджета на кабеле и земляных работах.
Ответы на частые вопросы
Можно ли объединить полив и свет в один кабель?
Категорически нет. Силовые линии освещения создают электромагнитные помехи, которые приведут к ложным срабатываниям или выходу из строя контроллера полива.
Как защитить контроллер от перепада напряжения?
Рекомендую установить стабилизатор напряжения или сетевой фильтр с варистором. Это спасет дорогую электронику от выгорания при скачках в сети.
Какой кабель выбрать для прокладки в земле?
Используйте кабель ВВГнг в ПНД-гофре или специализированный бронированный кабель. Обычный ПВС в земле сгниет за пару сезонов.
Нужно ли заземлять электромагнитные клапаны?
Сами клапаны обычно работают на низком напряжении (24В), но электрощит, где стоит трансформатор, должен иметь качественный контур заземления.
Что делать, если давление воды слишком низкое?
В таком случае нужно установить насосную станцию с гидроаккумулятором, чтобы обеспечить равномерный вылет струи у всех спринклеров.
Поможет ли датчик дождя сэкономить воду?
Да, он отключает полив при осадках, что сокращает расход воды на 20-30% за сезон и предотвращает переувлажнение почвы.
Как глубоко должны лежать трубы?
Оптимальная глубина — ниже уровня промерзания почвы в вашем регионе, обычно это 60-80 см.
Меры безопасности
При работе с электрикой на открытом воздухе строго соблюдайте правила безопасности. Всегда используйте диэлектрические перчатки и защитные очки при резке труб. Перед началом работ в траншеях отключите питание в основном электрощите. Помните, что работа с водой и электричеством в одном месте требует максимальной герметизации: используйте только сертифицированные IP67-коробки. Никогда не оставляйте оголенных проводов в почве, даже если планируете закрыть их завтра.
