Как найти неисправный электроприбор в сети

Внезапное отключение электричества или срабатывание автоматического выключателя обычно указывает на проблему в одном из подключенных приборов. Диагностика такой неисправности занимает от 30 минут до 3 часов в зависимости от количества устройств в сети. Стоимость вызова мастера для поиска замыкания начинается от 1500 рублей. Знание того, как найти неисправный прибор в цепи, позволяет быстро восстановить питание в доме и избежать дорогостоящего ремонта проводки. Я часто сталкивался с такими ситуациями и знаю, как действовать эффективно.

Базовые знания перед началом работ

Работа с электричеством требует строгого соблюдения правил безопасности. Прежде всего, нужно понимать разницу между фазой, нулем и заземлением. Сложность поиска зависит от того, что именно вышло из строя: произошел разрыв цепи или короткое замыкание. Для работы потребуются базовые навыки владения мультиметром и понимание принципа работы УЗО и автоматических выключателей. Если вы заметили оплавление проводов в щитке или чувствуете запах гари из стен, немедленно вызывайте профессионального электрика.

1. Всегда обесточивайте линию перед разборкой розеток.
2. Используйте только изолированный инструмент.
3. Не работайте с электрикой влажными руками.
4. Никогда не замыкайте фазу и ноль намеренно.
5. Проверяйте отсутствие напряжения тестером перед касанием контактов.
6. Используйте средства защиты: диэлектрические перчатки и обувь на резиновой подошве.

Необходимые расходные материалы

Для устранения мелких неисправностей после диагностики понадобятся базовые расходники. Я рекомендую всегда иметь дома небольшой запас изоляционных материалов, чтобы не бежать в магазин за одним кусочком ленты в разгар работы.

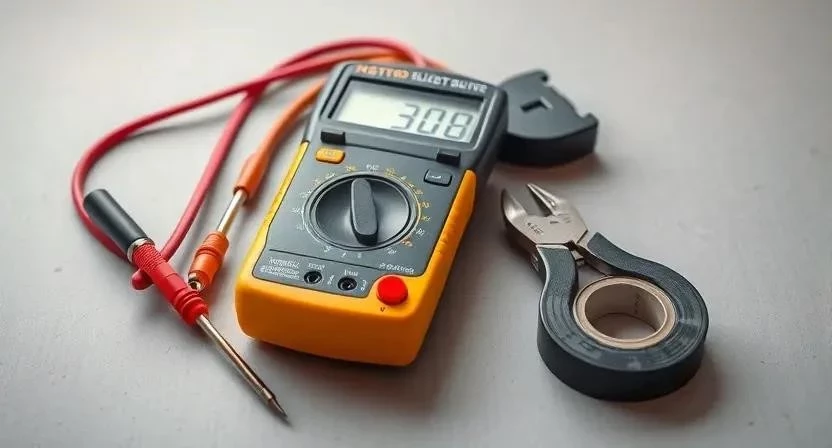

Инструментарий для диагностики

Правильный подбор инструментов ускоряет поиск неисправности в несколько раз. Без мультиметра диагностика превращается в гадание, что может быть опасно.

• Мультиметр (цифровой тестер) — основной прибор для замера напряжения и сопротивления.
• Индикаторная отвертка — для быстрого определения фазы в розетке.
• Контрольная лампа — для проверки целостности цепи под нагрузкой.
• Набор изолированных отверток (крестовые и плоские) — для разборки приборов и розеток.
• Пассатижи с изолированными ручками — для работы с проводами.
• Фонарь налобный — обеспечивает свободные руки при работе в темном щитке.
• Стриппер — для аккуратного снятия изоляции.
• Зонды для мультиметра с тонкими наконечниками — для доступа к плотным контактам.

Подготовка помещения к работам

Безопасность начинается с подготовки. Первым делом я полностью отключаю общее питание в распределительном щите, чтобы исключить случайную подачу напряжения. Поскольку свет в помещении пропадет, обязательно используйте мощный фонарь. Освободите доступ к каждой розетке, отодвинув мебель и технику, а также обеспечьте свободный проход к электрощитку.

Первичный осмотр и анализ поверхности

Прежде чем лезть в провода, проведите визуальный осмотр. Проверьте состояние всех розеток на предмет оплавления пластика или потемнения контактов. Осмотрите корпуса электроприборов — трещины или следы гари сразу укажут на виновника. Чтобы понять, что проблема именно в приборе, а не в самой сети, обратите внимание на поведение автомата: если он выбивает только при включении конкретного устройства, значит, неисправен прибор.

• Проверка целостности вилок и шнуров питания.
• Поиск следов перегрева на внешних корпусах.
• Осмотр розеток на наличие искрения или нагара.
• Проверка плотности прилегания вилки в розетке.
• Оценка запаха (характерный запах горелой изоляции).
• Проверка работы других приборов в той же группе.
• Осмотр щитка на предмет выбитых модулей УЗО.

Пошаговая инструкция по поиску неисправности

Я разработал этот алгоритм на основе своего опыта, чтобы максимально сократить время поиска. Действуйте строго по пунктам.

1. Анализ симптомов (10 мин). Определите, что именно срабатывает: обычный автомат (короткое замыкание или перегрузка) или УЗО/дифавтомат (утечка тока на корпус).
2. Полное обесточивание (5 мин). Выключите вводной автомат. Убедитесь, что напряжение в сети отсутствует.
3. Отключение потребителей (15 мин). Выньте абсолютно все вилки из розеток данной линии. Не забудьте про скрытые приборы: холодильник, микроволновку, бойлер.
4. Проверка пустого щитка (5 мин). Включите автомат при всех отключенных приборах. Если он снова выбивает — проблема в самой проводке или розетке.
5. Метод исключения (30-60 мин). Поочередно включайте приборы в сеть по одному. Тот прибор, при включении которого сработает защита, и является неисправным.
6. Поиск фазы (15 мин). С помощью индикаторной отвертки проверьте наличие напряжения в розетках. Это поможет найти обрыв цепи.

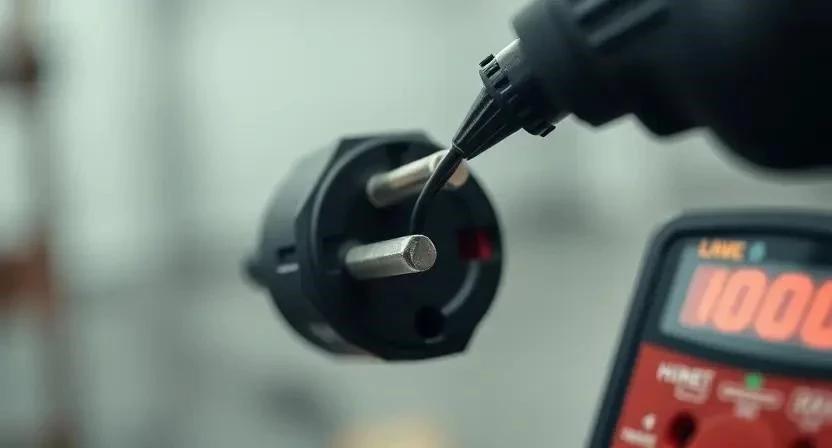

7. Прозвонка мультиметром (20 мин). Переведите тестер в режим омметра (прозвонки). Приложите щупы к контактам вилки прибора. Сопротивление должно быть конечным, но не нулевым.
8. Проверка на пробой (20 мин). Одним щупом коснитесь контакта вилки, другим — металлического корпуса прибора. Прибор исправен, если цепь разомкнута (бесконечное сопротивление).
9. Тест в другой розетке (10 мин). Попробуйте включить подозрительный прибор в заведомо исправную линию в другой комнате.
10. Фиксация устройства (5 мин). Пометьте неисправный прибор яркой лентой, чтобы случайно не включить его снова.

Пример из моей практики: Однажды я потратил два часа на поиск замыкания в кухне. В итоге оказалось, что оплавилась вилка старого электрочайника, которая почти не касалась розетки, но создавала микродугу, выбивавшую УЗО.

Важные технические нюансы

Помните, что влажность воздуха сильно влияет на утечку тока. В ванных комнатах или подвалах приборы могут начать «пробивать» на корпус только в дождливую погоду. Также учитывайте температурный режим: некоторые компоненты внутри блоков питания начинают коротить только после прогрева (через 10-15 минут работы). Не забывайте о совместимости — включение двух мощных приборов (например, стиральной машины и обогревателя) в один удлинитель может привести к срабатыванию автомата из-за перегрузки, а не из-за поломки.

Типичные ошибки новичков

Самая опасная ошибка — попытка замера напряжения под нагрузкой без опыта. Я заметил, что многие игнорируют проверку самого мультиметра перед работой. Если в тестере перегорел предохранитель, он может показать отсутствие напряжения там, где оно есть, что приведет к удару током.

Пример из опыта: Мой знакомый использовал дешевый китайский мультиметр с плохими контактами щупов. Прибор показывал разрыв цепи там, где был контакт, из-за чего он чуть не сжег половину проводки, пытаясь «добавить» напряжения.

1. Замер напряжения в режиме измерения сопротивления (сжигает мультиметр).
2. Игнорирование УЗО и попытка «закинуть» автомат в верхнее положение силой.
3. Использование неизолированных отверток.
4. Неправильная интерпретация показаний (путаница между кОм и МОм).
5. Работа без проверки отсутствия напряжения.

Расчет стоимости диагностики и ремонта

Самостоятельный поиск неисправности позволяет существенно сэкономить, особенно если проблема заключается в простом перегорании предохранителя или поврежденном шнуре.

Уход за системой после ремонта

После того как неисправный прибор найден и удален, проведите ревизию всей сети. Я рекомендую проверить надежность заземления во всех розетках. Установите реле напряжения, чтобы защитить технику от скачков в сети. Заведите график проверки затяжки контактов в щитке раз в год, так как ослабленный винт может привести к нагреву и замыканию. Помните, что срок службы защитных автоматов не бесконечен — через 10-15 лет их стоит заменить на новые.

Альтернативные методы поиска

Если метод исключения не помог, можно прибегнуть к профессиональным средствам. Трассоискатель позволяет найти место обрыва кабеля внутри стены без штробления. Тепловизионное обследование щитка мгновенно выявляет перегретые контакты или перегруженные линии. Также отличным решением станет установка реле напряжения, которое не только защитит технику, но и зафиксирует критические отклонения в сети.

Пример из практики: Я использовал тепловизор на объекте, где постоянно выбивало свет. На экране сразу стало видно «горячее пятно» в распределительной коробке — один из скруток окислился и начал греться, что привело к пробою изоляции.

Сравнительный анализ симптомов неисправностей

Ответы на часто задаваемые вопросы (FAQ)

Что делать, если выбивает УЗО сразу после включения?
Это явный признак утечки тока на корпус одного из приборов или повреждения изоляции кабеля. Отключите все устройства из розеток и включайте их по одному, пока УЗО снова не сработает.

Можно ли найти замыкание без мультиметра?
Да, методом исключения. Поочередно подключайте приборы к сети. Если при включении конкретного устройства автомат выбивает — прибор неисправен. Однако точно определить место поломки без тестера невозможно.

Почему прибор работает, но выбивает автомат?
Скорее всего, имеет место частичный пробой изоляции или перегрузка линии. Прибор может функционировать, но потреблять ток выше нормы или периодически «пробивать» на землю.

Как проверить ТЭН стиральной машины на пробой?
Обесточьте машину, снимите клеммы с ТЭНа. Одним щупом мультиметра (в режиме омметра) коснитесь контакта ТЭНа, вторым — металлического корпуса бака. Сопротивление должно быть бесконечным. Если прибор показывает цифры — ТЭН пробит.

Чем отличается короткое замыкание от утечки тока?
При коротком замыкании фаза напрямую соединяется с нулем, возникает огромный ток, который отсекает автомат. Утечка — это ток, уходящий с фазы на землю или корпус, что фиксирует УЗО.

Безопасно ли использовать контрольную лампу?
Да, если она собрана правильно и имеет изолированный корпус. Она позволяет проверить цепь под реальной нагрузкой, что иногда точнее, чем прозвонка мультиметром.

Что делать, если неисправность в самой розетке?
Обесточьте линию, разберите розетку и проверьте затяжку винтов. Если видны следы горения, замените розетку на новую с более качественными контактами.

Как проверить целостность кабеля внутри прибора?
Используйте режим прозвонки мультиметра. Приложите щупы к двум разным концам одного провода (на вилке и на плате прибора). Если слышен звуковой сигнал — провод цел.
