Как пользоваться индикаторной отверткой для поиска фазы в электрощите

Работа с электрощитом требует предельной концентрации и знания основ безопасности. Ошибка при поиске фазы может привести к короткому замыканию или серьезному удару током. Обычно такая проверка занимает от 15 до 30 минут, а стоимость базового инструмента начинается от 100 рублей. Чтобы понять, как пользоваться индикаторной отверткой, нужно соблюдать строгий алгоритм действий. Это спасет ваши нервы и здоровье.

Оценка рисков и основы безопасности

Работа под напряжением — это всегда риск. Основная опасность заключается в случайном касании токоведущих частей или создании перемычки между фазой и нулем. Для безопасной проверки достаточно базовых навыков электробезопасности: понимания, что такое фаза и ноль, и умения пользоваться диэлектрическими средствами защиты. Если вы видите обгоревшие провода, чувствуете запах гари или щиток залит водой, немедленно прекратите любые действия. В таких ситуациях я настоятельно рекомендую вызывать профессионального электрика, так как риск поражения током становится критическим.

Расходные материалы для работы

Для качественной проверки и последующей маркировки проводов понадобятся определенные расходники. Я всегда держу под рукой небольшой набор, чтобы не бегать по дому во время процесса.

• Изолента ПВХ (черная, синяя, желто-зеленая для маркировки)
• Спиртовые салфетки для очистки контактов
• Обезжириватель или специальный очиститель контактов
• Маркер перманентный для подписи автоматов
• Кабельные стяжки нейлоновые (малые)
• Мелкая наждачная бумага (зернистость P400-P600)
• Бирки для маркировки проводов
• Ветошь из безворсовой ткани

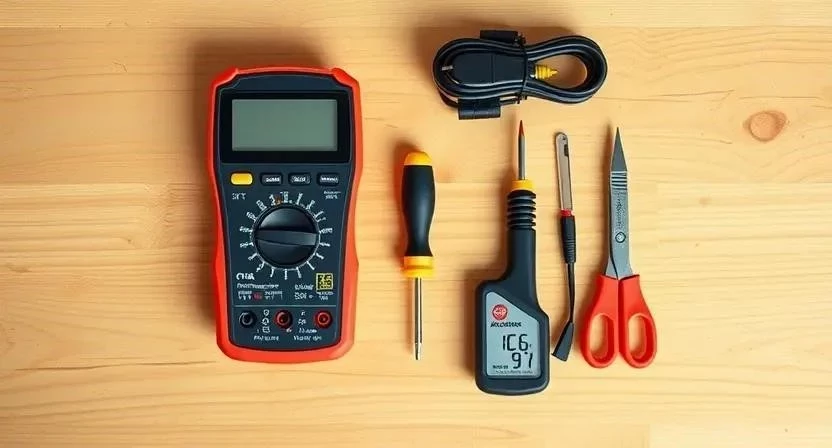

Инструментарий электрика

Правильный подбор инструментов исключает большинство ошибок. Каждый предмет в моем наборе имеет свое четкое назначение.

• Индикаторная отвертка (неоновая для базовых проверок или LED для тусклого света)
• Налобный фонарик (освобождает руки и освещает глубину щитка)
• Диэлектрические перчатки (защищают от случайного прикосновения к фазе)
• Изолированные пассатижи (для правки проводов, если требуется)
• Набор изолированных отверток (для подтяжки клемм)
• Зеркальце небольшое (помогает увидеть маркировку на задней стороне шин)
• Мультиметр (для более точного замера вольтажа)

Организация рабочего пространства

Подготовка места исключает досадные случайности. Первым делом я обеспечиваю яркое освещение: одного встроенного света в подъезде или комнате обычно мало. Пол перед щитком должен быть абсолютно сухим. Если в помещении влажно, я подкладываю толстый резиновый коврик или сухую деревянную доску. Из зоны доступа к щитку убираю все лишние предметы: сумки, одежду, инструменты, которые могут зацепиться за провода или создать помеху при резком движении.

Подготовка контактов и корпуса

Грязные клеммы — главный враг точности. Пыль и окислы создают дополнительное сопротивление, из-за чего индикатор может светиться тускло или не светиться вовсе. Я аккуратно очищаю клеммы от пыли сухой кистью, а если вижу окислы на медных жилах — слегка прохожусь мелкой наждачкой. Также важно проверить целостность корпуса щитка. Если он металлический, я обязательно проверяю заземление корпуса, чтобы избежать потенциала на дверце. Однажды я столкнулся с тем, что из-за плохого заземления щитка меня слегка «било» током даже через краску корпуса — это опасный сигнал, требующий немедленного исправления.

Пошаговый процесс проверки напряжения в щите

Процесс требует последовательности. Нельзя прыгать через этапы, иначе можно пропустить критическую ошибку.

1. Проверка инструмента (1 мин). Вставляю отвертку в заведомо рабочую розетку. Прижимаю палец к контакту на рукоятке. Лампа должна загореться. Если нет — инструмент менять.
2. Доступ к сети (30 сек). Медленно открываю дверцу электрощита. Слежу, чтобы рука не коснулась внутренних элементов.
3. Правильный хват (10 сек). Беру отвертку за изолированную часть. Указательный палец плотно прижимаю к металлическому колпачку на торце рукоятки. Это замыкает цепь через мое тело на землю.
4. Поиск фазы на входе (2 мин). Прикладываю жало к входным клеммам главного автомата. Лампа горит — это фаза. Не горит — ноль или заземление.
5. Проверка выхода автоматов (5 мин). Поочередно касаюсь выходных клемм каждого автоматического выключателя. Проверяю, доходит ли ток до потребителя.
6. Определение нулевой шины (2 мин). Касаюсь всех контактов на нулевой шине. Индикатор не должен светиться. Если горит — в сети «перекос» или обрыв нуля.
7. Проверка заземления (2 мин). Проверяю шину заземления (PE). Лампа должна быть погашена.
8. Тестирование под нагрузкой (3 мин). Включаю мощный прибор в комнате и снова проверяю напряжение на выходе автомата. Свечение должно оставаться стабильным.
9. Фиксация данных (2 мин). Помечаю маркером фазные провода и подписываю автоматы, чтобы в будущем не гадать.

Технические нюансы работы

Влажность воздуха сильно влияет на результат. В очень сухом помещении сопротивление кожи растет, и неоновая лампа может светиться очень слабо. В таких случаях я сильнее прижимаю палец к контакту. Важно различать типы индикаторов. Неоновые лампы работают за счет ионизации газа и требуют контакта с человеком. Светодиодные (LED) часто имеют встроенный конденсатор и могут светиться ярче, но иногда они дают ложноположительный результат из-за наводок. Температурный режим также важен: при сильном морозе (в неотапливаемых щитках) неоновые лампы могут срабатывать с задержкой.

Типичные ошибки новичков

Многие совершают одни и те же промахи, которые могут привести к травмам. Я сам в начале пути допускал некоторые из них, поэтому теперь строго за ними слежу.

1. Касание стержня. Прикосновение к металлическому жалу или стержню под напряжением ведет к удару током.
2. Использование поврежденного инструмента. Работа с отверткой, у которой треснула изоляция рукоятки — это лотерея со здоровьем.
3. Пропуск теста. Попытка искать фазу без предварительной проверки на розетке. Если отвертка сгорела, вы решите, что фазы нет, и коснетесь провода рукой.
4. Путаница фазы и нуля. Ошибка в определении может привести к неправильному подключению нагрузки и короткому замыканию.
5. Работа мокрыми руками. Вода резко снижает сопротивление кожи, что увеличивает силу тока через тело.

Однажды я забыл проверить индикатор перед работой в старом щитке. В итоге потратил полчаса, пытаясь понять, почему «нигде нет фазы», хотя свет в доме горел. Оказалось, перегорела неоновая лампа в самой отвертке. С тех пор тест на розетке — мой закон.

Расчет затрат на инструмент и услуги

Покупка собственного инструмента всегда выгоднее разового вызова мастера, если речь идет о простой проверке.

Правила ухода за инструментом

Чтобы отвертка не подвела в ответственный момент, за ней нужно ухаживать. Я храню инструмент в сухом месте, подальше от влаги и сильных магнитов. После каждой работы протираю жало от пыли и жира. Раз в полгода я проверяю целостность пластикового корпуса: если появились микротрещины, такую отвертку нужно выбросить без сожаления. Замена индикатора обычно не предусмотрена конструкцией — проще и безопаснее купить новый прибор.

Альтернативные методы проверки

Индикаторная отвертка — это экспресс-метод. Для более серьезных задач я использую другие приборы. Мультиметр позволяет узнать точное напряжение (например, не 220В, а 180В), что критично для работы техники. Бесконтактные детекторы напряжения вообще не требуют касания провода — они «пищат» рядом с фазой. Это безопаснее, но менее точно, так как они могут срабатывать на наводки от соседних кабелей. Я предпочитаю использовать мультиметр для финальной проверки, но для быстрого поиска фазы в щитке отвертка остается незаменимой из-за своей компактности.

Ответы на частые вопросы

Почему индикатор горит на нулевом проводе?
Это признак «отгорания нуля» или плохого контакта на нулевой шине. Ток начинает идти через включенные приборы обратно в нулевой провод, создавая на нем потенциал.

Можно ли проверять напряжение 380В обычной отверткой?
Категорически нет! Обычные бытовые индикаторы рассчитаны на 220-250В. Для 380В нужен специальный высоковольтный инструмент, иначе произойдет пробой изоляции.

Что делать, если лампа не горит, а ток есть?
Проверить инструмент на другой розетке. Если там тоже не горит — заменить отвертку. Никогда не проверяйте ток «на ощупь»!

Чем отличается индикаторная отвертка от обычной?
Внутри индикаторной стоит резистор и лампа (неон или LED), которые позволяют безопасно определить наличие напряжения, не замыкая цепь напрямую.

Безопасно ли касаться пальцем верхушки инструмента?
Да, если инструмент исправен. Ток, проходящий через резистор, ничтожно мал и неопасен для человека.

Как проверить, работает ли индикатор?
Самый простой способ — вставить его в рабочую розетку и коснуться пальцем контакта на рукоятке.

Можно ли использовать инструмент в сыром подвале?
Можно, но только при условии, что вы стоите на диэлектрическом коврике и ваши руки сухие. Влажность может исказить результат.

Какой бренд индикаторов выбрать?
Для дома достаточно любого LED-индикатора среднего сегмента. Если работаете профессионально — смотрите в сторону брендов с сертификацией IEC.
