Регулярный контроль защитных устройств в электрощите предотвращает трагедии при утечке тока и защищает людей от поражения электричеством. Простая проверка работоспособности УЗО занимает всего 5 минут, но ее нужно проводить ежемесячно или раз в квартал. Чтобы понять, как проверить УЗО кнопкой Тест, не требуется специального образования, достаточно базовых навыков электробезопасности. Правильный алгоритм действий гарантирует, что система сработает в реальной аварийной ситуации.
Особенности процесса и базовые требования
Сложность данной задачи минимальна, так как производитель предусмотрел встроенный механизм самодиагностики. Я всегда напоминаю новичкам, что работа с электрикой не терпит спешки. Главное — соблюдать технику безопасности и понимать, что устройство должно находиться под напряжением, иначе кнопка просто не сработает. Время выполнения всей процедуры составит около 5 минут, если доступ к щитку свободен.
Элементы и материалы для работы
Для базовой проверки достаточно самого устройства, установленного в щитке. Если же в процессе диагностики выяснится, что механизм вышел из строя, потребуется замена. Я подбираю комплектующие исходя из номинального тока и тока утечки, указанных в паспорте старого устройства.
- УЗО с током утечки 10 мА (для влажных помещений)
- УЗО с током утечки 30 мА (стандарт для жилых комнат)
- УЗО с током утечки 100 мА и выше (для ввода в дом)
- Дифференциальный автомат (комбинированное устройство)
- Маркировочные наклейки для щитка
- Запасные клеммники (при замене)
- Изолента или термоусадка
- Провода соответствующего сечения (при монтаже нового УЗО)
| Тип УЗО / Характеристика | Примерная цена (руб.) | Область применения | Срок службы (лет) | Рекомендуемый интервал проверки |
|---|---|---|---|---|
| Бюджетный сегмент (Китай/РФ) | 500 – 1 200 | Временные постройки | 5-7 | Раз в месяц |
| Средний сегмент (Европа/РФ) | 1 500 – 3 500 | Квартиры, частные дома | 10-15 | Раз в квартал |
| Премиум сегмент (ABB, Schneider) | 4 000 – 8 000 | Промышленные объекты, коттеджи | 20+ | Раз в полгода |
| Дифавтомат (Средний) | 2 000 – 4 000 | Компактные щитки | 10-12 | Раз в квартал |
| УЗО на ввод (300 мА) | 2 500 – 6 000 | Общая защита дома | 15-20 | Раз в месяц |
Инструментарий для диагностики
Для простого нажатия кнопки инструменты не нужны, но для полноценного аудита электробезопасности я использую определенный набор. Однажды я забыл фонарик в темном подвале и потратил лишние полчаса только на то, чтобы разглядеть маркировку на автоматах. Теперь этот инструмент всегда под рукой.
- Индикаторная отвертка (проверка фазы)

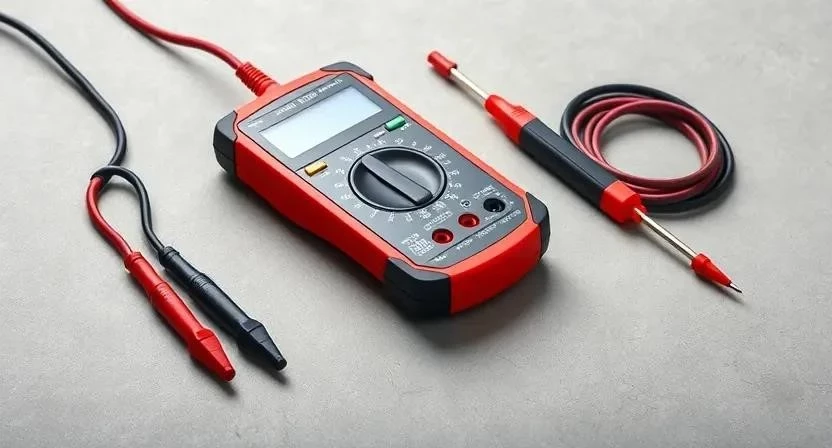

- Мультиметр (замер напряжения и тока утечки)
- Светодиодный фонарик
- Диэлектрические перчатки (обязательно при вскрытии щитка)
- Набор изолированных отверток (для подтяжки контактов)
- Щипцы или пассатижи с изоляцией
- Тестер розеток (для быстрой проверки фазировки)
Организация рабочего пространства
Прежде чем касаться оборудования, обеспечьте свободный доступ к электрощиту. Уберите все лишние вещи, которые могут помешать быстрому движению. Освещение должно быть ярким, чтобы вы четко видели положение рычага и надписи на корпусе. Важнейший момент: убедитесь, что ваши руки абсолютно сухие, а на полу нет луж или влажной уборки. Вода — лучший проводник, и в электрощите она недопустима.
Первичный осмотр и подготовка устройства
Я заметил, что пыль в щитке часто маскирует оплавление изоляции или следы перегрева. Поэтому первым делом аккуратно очистите корпус УЗО от пыли сухой кистью или сжатым воздухом. Проведите визуальный осмотр: на пластике не должно быть потемнений, трещин или запаха жженого пластика. Также проверьте плотность прилегания проводов к клеммам — ослабленный контакт вызывает нагрев, что может привести к ложному срабатыванию или отказу защиты.
Пошаговый алгоритм проверки
Процесс максимально прост, но требует строгого соблюдения последовательности. Я рекомендую фиксировать результат каждого шага, чтобы не пропустить критический сбой.

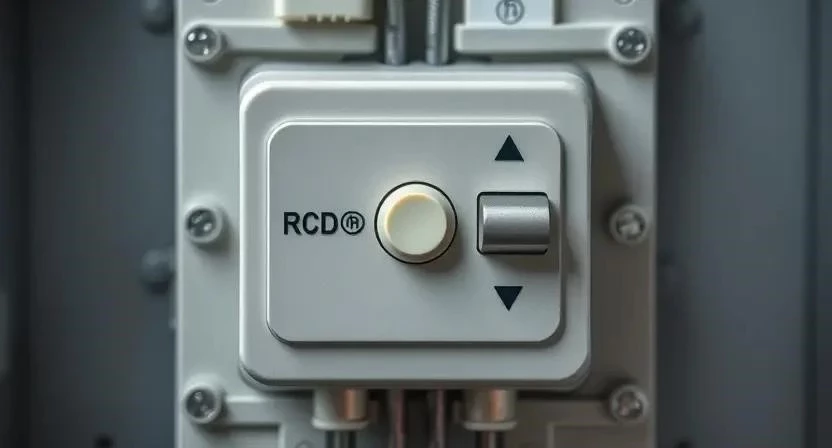

- Поиск кнопки «Тест» (10 сек). Найдите на лицевой панели УЗО небольшую кнопку, обычно помеченную буквой «T».
- Контроль положения рычага (5 сек). Убедитесь, что рычаг находится в верхнем положении «Вкл» (ON) и питание в сети есть.
- Нажатие кнопки (2 сек). Резко и уверенно нажмите на кнопку «Тест».
- Контроль срабатывания (1 сек). Рычаг должен мгновенно упасть вниз. Если он остался на месте — устройство неисправно.
- Проверка отключения (30 сек). Проверьте, пропал ли свет в розетках и точках освещения, которые защищает данное УЗО.
- Возврат в рабочее состояние (10 сек). Поднимите рычаг обратно в положение «Вкл».
- Восстановление питания (10 сек). Убедитесь, что электроприборы снова начали работать.
- Повторный цикл (30 сек). Повторите нажатие кнопки «Тест» еще раз для подтверждения стабильности механизма.
- Маркировка (1 мин). Запишите дату проверки на внутренней стороне дверцы щитка или на специальной наклейке.
В моей практике был случай, когда кнопка «Тест» на дешевом УЗО заклинила от пыли. Я не стал ее выковыривать иголкой, а просто заменил устройство на более надежное, так как любой люфт в механизме защиты — это риск для жизни.
| Действие | Ожидаемый результат | Признак неисправности |
|---|---|---|
| Нажатие кнопки «Тест» | Мгновенный щелчок, рычаг вниз | Рычаг не сдвинулся |
| Проверка розеток | Отсутствие напряжения | Приборы продолжают работать |
| Подъем рычага вверх | Фиксация в верхнем положении | Рычаг сразу падает вниз |
| Повторный тест | Стабильное срабатывание | Срабатывание через паузу или с усилием |
| Визуальный осмотр | Чистый корпус без следов гари | Потемнение пластика, запах озона |
Технические нюансы и зависимости
На работу УЗО влияет температура окружающей среды: в очень холодных неотапливаемых помещениях механизм может срабатывать чуть медленнее. Самый важный нюанс — кнопка «Тест» имитирует утечку тока, замыкая фазу на ноль через внутренний резистор. Это значит, что при полном отсутствии напряжения в сети (например, при отключении общего автомата на вводе) кнопка не сработает. Не пугайтесь этого, просто включите питание.
Типичные ошибки при диагностике
Многие владельцы домов совершают одни и те же промахи, которые делают проверку бессмысленной. Однажды я пришел на вызов к клиенту, который был уверен, что его УЗО сломано, потому что кнопка не работала. Оказалось, он просто выключил главный рубильник перед проверкой.
- Попытка нажать кнопку при выключенном основном автомате.
- Игнорирование ситуации, когда рычаг не упал (считают, что «раз свет не пропал, значит всё ок»).
- Слишком редкие интервалы проверки (раз в год или реже).
- Путаница между обычным автоматическим выключателем (защита от КЗ) и УЗО (защита от утечки).
- Использование металлических предметов для нажатия кнопки.
Экономический расчет обслуживания
Самостоятельный контроль безопасности практически бесплатен, но требует дисциплины. Если вы вызываете мастера для комплексного аудита, стоимость возрастет за счет выезда и использования профессиональных приборов.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Что входит в услугу мастера |
|---|---|---|---|
| Проверка кнопкой «Тест» | 0 | 500 – 1 000 | Визуальный осмотр, тест всех УЗО |
| Замер времени срабатывания | Невозможно | 1 500 – 3 000 | Использование прибора-имитатора |
| Протяжка всех контактов | 0 (при наличии инструмента) | 1 000 – 2 000 | Проверка затяжки всех винтов в щите |
| Комплексный аудит щитка | 0 | 3 000 – 7 000 | Тест заземления, проверка фаз, УЗО |
| 0 | 3 000 – 11 000 | Полный отчет о безопасности |
Эксплуатация и уход за щитком
Чтобы УЗО служило долго, поддерживайте чистоту в электрощите. Срок службы качественного устройства составляет от 10 до 20 лет, но механизм кнопки «Тест» изнашивается быстрее. Если вы чувствуете, что кнопка стала нажиматься слишком мягко или, наоборот, с трудом — это повод задуматься о замене модуля. Я рекомендую раз в год проверять затяжку винтовых соединений, так как от вибраций и перепадов температур провода могут ослабнуть.
Профессиональные методы проверки
Если вам недостаточно простого нажатия кнопки, существуют альтернативные варианты. Профессиональные электрики используют имитаторы утечки тока, которые позволяют проверить срабатывание при конкретном токе (например, ровно 30 мА). Также замеряется время срабатывания в миллисекундах — чем оно меньше, тем выше безопасность. Однажды я использовал такой прибор в старом доме и обнаружил, что УЗО срабатывало за 200 мс вместо положенных 40 мс, что могло быть фатальным при ударе током.
| Тип устройства | Метод проверки | Периодичность | Кто выполняет |
|---|---|---|---|
| Бытовое УЗО | Кнопка «Тест» | Раз в месяц | Владелец |
| Дифавтомат | Кнопка «Тест» | Раз в квартал | Владелец |
| Промышленное УЗО | Специальный тестер | Раз в полгода | Электрик |
| Система заземления | Измерение сопротивления | Раз в 3-5 лет | Лаборатория |
| Общий ввод в здание | Комплексный замер | Раз в год | Электротехник |
Часто задаваемые вопросы (FAQ)
Что делать, если кнопка Тест не срабатывает?
Срочно вызовите электрика или замените УЗО. Это означает, что устройство не защитит вас при реальной утечке тока.
Нужно ли нажимать кнопку Тест каждый день?
Нет, это излишне и приведет к преждевременному износу механизма. Достаточно одного раза в месяц.
Можно ли проверить УЗО без кнопки Тест?
Да, с помощью специального прибора-имитатора утечки, но в домашних условиях без него это небезопасно.
Почему рычаг УЗО не поднимается обратно?
Скорее всего, в сети всё еще присутствует утечка тока или произошло короткое замыкание. Найдите неисправный прибор, прежде чем снова включать автомат.
В чем разница между УЗО и дифавтоматом при проверке?
Принцип проверки кнопкой одинаковый, но дифавтомат дополнительно защищает от перегрузки по току, в то время как обычное УЗО — только от утечки.
Безопасно ли нажимать кнопку под нагрузкой?
Да, это абсолютно безопасно и даже правильно, так как вы проверяете работу устройства в реальном режиме.
Как часто нужно менять УЗО?
Обычно раз в 10-15 лет, либо сразу после обнаружения неисправности при тесте кнопкой.
Меры безопасности: при любых работах в щитке используйте диэлектрические перчатки и очки. Никогда не касайтесь оголенных проводов. При работе с химией для очистки корпуса обеспечьте проветривание помещения. Помните, что электричество не дает второго шанса.
