Отсутствие заземления в электросети превращает бытовую технику в потенциальный источник удара током при любой утечке. Самостоятельная проверка системы позволяет быстро понять, работает ли защитный контур или розетка установлена «для вида». Процедура занимает от 30 до 60 минут, а затраты на простейший контрольный прибор не превысят 300 рублей. Проверка заземления без приборов: как проверить заземление самому — эта задача под силу любому владельцу жилья, если соблюдать базовые правила электробезопасности.
Базовые знания перед стартом
Работа с электричеством требует предельной концентрации. Сложность данной проверки оценивается как низкая, но риск высок, если пренебречь защитой. Я всегда напоминаю: перед любыми манипуляциями с проводами нужно убедиться, что вы понимаете, где находится фаза, а где ноль. Время выполнения всех этапов составит около часа. Проводить проверку лучше в светлое время суток при хорошем освещении, чтобы четко видеть цвет изоляции проводов и состояние контактов.
Что подготовить для работы
Для создания самодельного тестера понадобятся самые простые компоненты, которые можно найти в любом хозяйственном магазине или в закромах старого гаража. Главное — использовать исправные детали с целой изоляцией.
- Лампа накаливания мощностью 40-60 Вт (светодиодные не подойдут из-за встроенного драйвера)
- Патрон для лампы с винтовым креплением

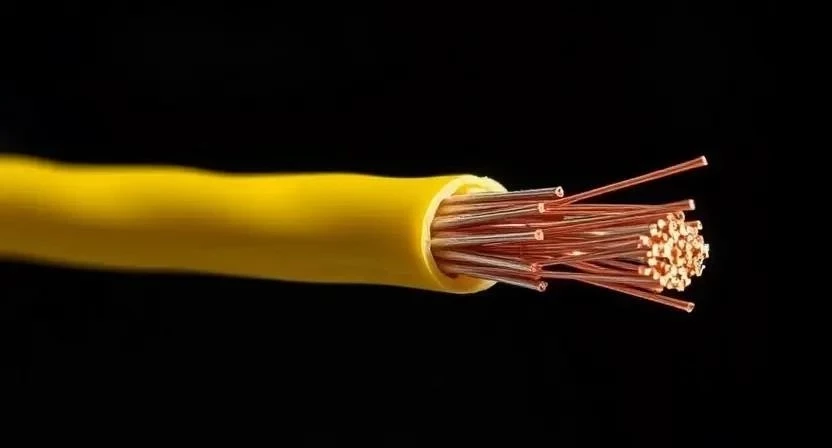

- Медный двухжильный провод сечением 1.5 мм² (около 2 метров)
- Вилка с заземляющим контактом (если собираете стационарный тестер)
- Изолента ПВХ на ПВХ (черная или синяя)
- Клеммники для надежного соединения проводов
- Запасная лампочка на случай перегорания
- Кусок плотного картона для изоляции соединений
Все материалы должны быть рассчитаны на напряжение 220В. Ниже приведена детальная смета необходимых компонентов.
| Материал | Количество | Расход на проверку | Цена за ед. | |
|---|---|---|---|---|
| Лампа накаливания 60Вт | 1 шт. | 1 шт. | 40 руб. | 40 руб. |
| Патрон Е27 | 1 шт. | 1 шт. | 80 руб. | 80 руб. |
| Провод ПВС 2х1.5 | 2 м | 2 м | 45 руб/м | 90 руб. |
| Изолента | 1 шт. | 0.2 рулона | 60 руб. | 60 руб. |
| Вилка с заземлением | 1 шт. | 1 шт. | 120 руб. | 120 руб. |
Инструментарий мастера
Без специального оборудования обойтись можно, но минимальный набор инструментов сделает процесс безопасным и быстрым. Я рекомендую использовать только исправный инструмент с изолированными ручками.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 150 руб. |
| Пассатижи/Кусачки | Зачистка изоляции проводов | Обязательно | 400 руб. |
| Набор отверток (крест/шлиц) | Разборка розеток и крепление патрона | Обязательно | 500 руб. |
| Нож строительный | Аккуратное снятие внешней оболочки | Желательно | 100 руб. |
| Фонарик | Подсветка внутри подрозетника | Желательно | 300 руб. |
Если нет пассатижей, можно использовать обычный нож, но будьте осторожны, чтобы не перерезать медную жилу. Индикаторную отвертку можно одолжить у соседа — это самый важный прибор в данной схеме.
Организация рабочего пространства
Прежде чем лезть в розетку, нужно подготовить помещение. Я всегда начинаю с того, что отключаю из всех соседних розеток мощные электроприборы: чайники, обогреватели, стиральные машины. Это исключит лишние помехи и снизит нагрузку на линию. Обеспечьте свободный доступ к розетке, отодвиньте мебель. Если работаете в ванной или кухне, убедитесь, что пол сухой, а ваши руки не влажные.
Приведение сети в порядок
Визуальный осмотр — это половина успеха. Внимательно посмотрите на розетку: нет ли потемнений пластика, не болтается ли она в стене. Если контакты окислились или обгорели, проверка заземления может дать ложный результат. Я советую аккуратно протереть внешние контакты сухой тряпкой. Убедитесь, что в щитке включены все соответствующие автоматы и УЗО. Если сеть работает нестабильно, сначала нужно устранить обрывы в основной проводке, иначе проверять заземление нет смысла — оно просто не будет работать из-за плохого контакта в распределительной коробке.
Пошаговый алгоритм проверки
Теперь переходим к самой важной части. Мы создадим простейшую контрольную лампу, которая станет нашим индикатором. Помните: работа ведется под напряжением, поэтому касаться оголенных проводов категорически запрещено!
- Сборка контрольной лампы (15 мин): Подключите один провод от патрона к одному из контактов вилки, а второй провод — к другому. Вкрутите лампу накаливания. Проверьте надежность всех соединений и заизолируйте их.
- Поиск фазы (2 мин): Возьмите индикаторную отвертку и коснитесь одного из отверстий розетки. Там, где лампочка в отвертке загорелась, находится фаза.
- Проверка нуля (2 мин): Коснитесь второго отверстия. Индикатор гореть не должен. Если горит в обоих — у вас обрыв нуля, работать нельзя!
- Первичный тест лампы (3 мин): Вставьте собранную контрольную лампу в розетку. Она должна загореться ярко и ровно. Это значит, что цепь «фаза-ноль» исправна.
- Подготовка к проверке заземления (5 мин): Выключите питание в щитке. Аккуратно разберите розетку, чтобы получить доступ к заземляющему контакту (центральный штырь или боковые усики).
- Подключение к заземлению (10 мин): Один провод от лампы оставьте на фазе, а второй переключите с «нуля» на заземляющий контакт розетки.
- Подача напряжения (2 мин): Снова включите автомат в щитке.
- Анализ свечения (5 мин): Посмотрите на лампу. Если она горит так же ярко, как при проверке «фаза-ноль», значит, заземление работает отлично.
- Оценка слабого свечения (5 мин): Если лампа горит тускло или не горит вовсе — заземление отсутствует или имеет слишком высокое сопротивление.
- Завершение работ (5 мин): Отключите питание, разберите схему и соберите розетку обратно.
Однажды я проверял заземление в старом доме, где хозяева «сэкономили» и просто соединили заземляющий контакт с нулевым проводом в розетке. Лампа горела ярко, но это была опасная иллюзия — при обрыве нуля на корпусе всех приборов появилось напряжение. Поэтому всегда проверяйте, куда именно уходит провод в щитке.
Еще один случай из практики: в новой квартире лампа светила очень слабо. Оказалось, что заземляющий провод был пережат стальным хомутом при монтаже, что создало огромное сопротивление. Без такой проверки мы бы никогда не узнали о проблеме, пока кто-то не получил бы удар током от микроволновки.
Технические нюансы и условия
На результат проверки могут влиять внешние факторы. Высокая влажность в помещении (например, в подвале или ванной) может создать паразитные токи, из-за чего лампа может слегка светиться даже при плохом заземлении. Также важно качество контактов: если провод заземления просто приложен к шине, а не зажат винтом, сопротивление будет высоким. Температурный режим обычно не влияет на проводимость меди, но при сильном морозе изоляция становится хрупкой и может треснуть при изгибе.
Типичные промахи новичков
Многие пытаются упростить процесс, но именно здесь кроются ошибки, которые могут привести к короткому замыканию.
- Использование светодиодных ламп: они потребляют слишком мало тока, поэтому могут светиться даже при очень плохом контакте, вводя в заблуждение.
- Перепутывание фазы и нуля: если ошибиться в определении, можно случайно создать короткое замыкание при подключении к заземлению.
- Игнорирование изоляции: незаизолированный провод, коснувшийся стены или другого провода, приведет к срабатыванию УЗО или выбиванию автоматов.
- Работа без индикаторной отвертки: пытаться определить фазу «на ощупь» или по косвенным признакам — смертельно опасно.
- Использование слишком мощных ламп (от 100 Вт): при плохом заземлении такая лампа может просто не загореться, хотя контакт есть, но он слабый.
Экономика проверки
Самостоятельная проверка обходится в копейки, так как большинство материалов стоят дешево. Однако вызов профессионального электрика с прибором (мегомметром) обойдется значительно дороже, но даст точный результат в Омах.
| Статья расходов | Своими руками (руб) | Вызов мастера (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы/Приборы | 250 | 0 (свои) | -250 |
| Стоимость работы | 0 | 1500 — 3000 | 1500 — 3000 |
| Время (в деньгах) | 500 | 0 | -500 |
| 750 | 2250 — 3000 | 1500 — 2250 |
Я считаю, что для базового понимания «есть заземление или нет» метода с лампой достаточно. Это позволяет сэкономить около двух тысяч рублей и быстро оценить ситуацию.
Последующий контроль и уход
Электрика — вещь динамичная. Со временем винтовые зажимы в розетках и щитках могут ослабевать из-за температурных расширений металла. Я рекомендую раз в год подтягивать все контакты в щитке и проверять надежность крепления заземляющего провода. Срок службы самого заземляющего контура (стержней в земле) составляет около 20-30 лет, но в агрессивных почвах они могут сгнить быстрее. Если заметили, что техника начала «биться током», немедленно повторите проверку.
Другие способы диагностики
Если метода с лампой вам недостаточно, существуют более точные варианты. Мультиметр позволяет измерить напряжение между фазой и заземлением (должно быть около 220-230В) и между нулем и заземлением (в идеале 0В, в реальности до 2-5В). Тестер розеток — это компактный прибор, который вставляется в розетку и с помощью светодиодов сразу показывает тип ошибки (обрыв нуля, отсутствие заземления и т.д.). Профессиональное измерение сопротивления проводится мегомметром, который подает высокое напряжение для проверки изоляции.
| Метод | Точность | Сложность | Скорость | Цена метода |
|---|---|---|---|---|
| Контрольная лампа | Низкая | Средняя | Медленно | Минимальная |
| Мультиметр | Средняя | Средняя | Быстро | Средняя |
| Тестер розеток | Средняя | Очень легкая | Мгновенно | Средняя |
| Мегомметр | Высокая | Высокая | Средне | Дорого |
| Визуальный осмотр | Нулевая | Легкая | Мгновенно | Бесплатно |
Ответы на частые вопросы
Почему лампа не горит, хотя заземление должно быть?
Скорее всего, произошел обрыв заземляющего проводника где-то в распределительной коробке или в щитке. Также проверьте, плотно ли закручен винт в самой розетке.
Безопасно ли это делать самому?
Да, если вы используете изолированный инструмент, не касаетесь голых проводов руками и четко определили фазу. Главное — не спешить.
Что делать, если заземления нет?
Если вы живете в старом доме с системой TN-C (без отдельного заземления), установка заземления в одну розетку может быть опасна. В таком случае лучше установить УЗО (устройство защитного отключения), которое спасет жизнь при утечке тока.
Можно ли использовать обычную лампочку на 100 Вт?
Можно, но она может не загореться при плохом контакте, что создаст иллюзию отсутствия заземления там, где оно просто работает плохо.
Зачем нужна именно лампа накаливания?
Она работает как простой резистор. Светодиодные лампы имеют сложную электронику, которая может зажечься даже от наведенного напряжения, что даст ложный результат.
Как понять, что заземление «фейковое» (перемычка с нулем)?
В этом случае лампа будет гореть идеально ярко. Чтобы проверить это, нужно измерить напряжение между нулем и заземлением мультиметром — при перемычке там будет ровно 0 вольт.
Нужно ли отключать электричество во всем доме?
Для сборки лампы и разборки розетки — обязательно. Для самого момента проверки (включения лампы в сеть) питание должно быть подано.
Поможет ли этот метод проверить заземление в щитке?
Да, принцип тот же: один конец лампы на фазную шину, второй — на шину заземления (PE). Лампа должна гореть.
