Как сделать контур заземления в частном доме своими руками

Обеспечение электробезопасности частного дома требует создания надежного заземляющего устройства. Стоимость материалов для базового контура обычно начинается от 5 000 рублей, а весь процесс монтажа занимает от одного до двух рабочих дней. В этой статье разберем, как сделать контур заземления в доме своими руками, чтобы защитить бытовую технику и людей от поражения током.

Особенности подготовки к работам

Перед началом монтажа необходимо оценить тип почвы на участке, так как от этого зависит проводимость тока. Я всегда рекомендую проводить эти работы до промерзания почвы, иначе забить электроды в грунт будет практически невозможно. Для качественного выполнения задачи понадобятся базовые навыки сварки или умение работать с зажимными соединителями. Важно заранее определить точку ввода заземляющего проводника в здание, чтобы минимизировать длину кабеля.

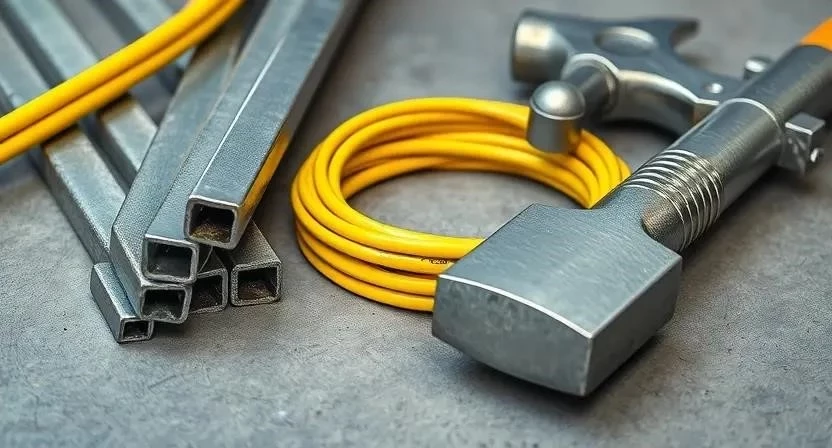

Перечень необходимых материалов

Для создания надежного контура используются материалы с высокой электропроводностью и устойчивостью к коррозии. Основу составляют стальные или медные элементы, которые соединяются в единую систему.

• Стальной уголок (50х50 мм) — основной заземлитель.
• Медный прут — альтернатива стали для агрессивных почв.
• Полоса стали (40х4 мм) — для горизонтальных связей.
• Медный кабель ПВ-3 (сечением 6-16 мм²) — ввод в дом.
• Шина ГЗШ (главная заземляющая шина) — распределительный узел.
• Болты, гайки и шайбы из оцинкованной стали.
• Антикоррозийная мастика или битумная краска.
• Изоляционные трубки для защиты кабеля в местах ввода.

Инструментарий для монтажа

Правильный подбор инструментов ускоряет процесс и гарантирует плотное прилегание всех соединений. Без омметра невозможно будет точно подтвердить эффективность системы.

Выбор места и разметка участка

Место под контур выбирается на удалении от фундамента дома и других подземных коммуникаций (газопровод, водопровод). Обычно расстояние составляет не менее 1-2 метров от стен здания. Сначала я размечаю границы контура прямо на земле, используя колышки и веревку. Территорию полностью расчищают от высокой травы, кустарников и строительного мусора, чтобы обеспечить свободный доступ к точкам забивки электродов.

Анализ грунта и подготовка поверхности

Проводимость заземления напрямую зависит от состава почвы. В глинистых грунтах сопротивление ниже, а в песчаных — значительно выше, что требует увеличения количества электродов. Я однажды столкнулся с тем, что в очень сухом песчаном грунте стандартный треугольник не давал нужных показателей, поэтому пришлось добавить еще два вертикальных стержня. Глубина промерзания определяет, на какой уровень нужно забить электроды, чтобы они оставались во влажной среде круглый год. Для соединительных полос выкапывают траншею глубиной 0.5-0.7 метра.

Технология установки пошагово

Монтаж выполняется строго по определенной последовательности для достижения максимальной надежности.

1. Разметка контура (1 час). Нанесение линий треугольника или прямой линии на грунт.
2. Подготовка электродов (2 часа). Нарезка уголка или прутов на равные отрезки по 2.5-3 метра.
3. Забивание электродов (4-6 часов). Погружение стержней в землю до расчетной глубины, оставляя 10-15 см сверху.
4. Прокладка полосы (3 часа). Укладка горизонтального стального проводника в заранее вырытую траншею.

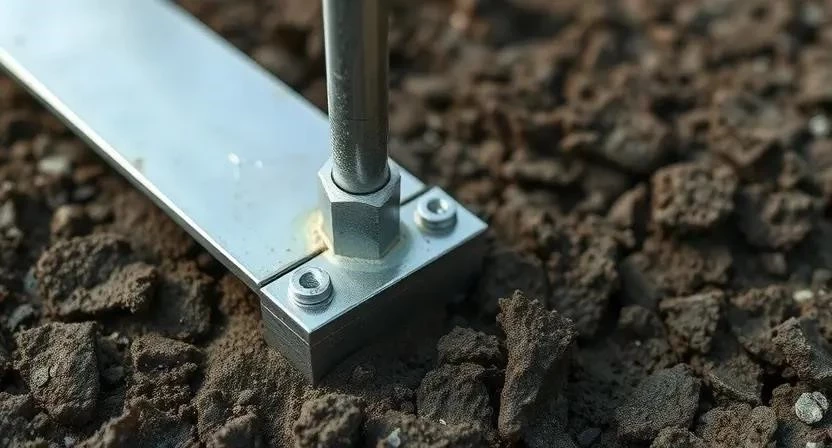

5. Соединение элементов (3 часа). Сварка электродов с полосой или использование специальных зажимов.
6. Защита от коррозии (2 часа). Покрытие всех сварных швов и мест соединений битумной мастикой.
7. Прокладка кабеля (2 часа). Протяжка медного провода от контура к электрощитку в защитной ПНД-трубе.
8. Установка зажима (1 час). Монтаж заземляющего зажима на выходе из земли.

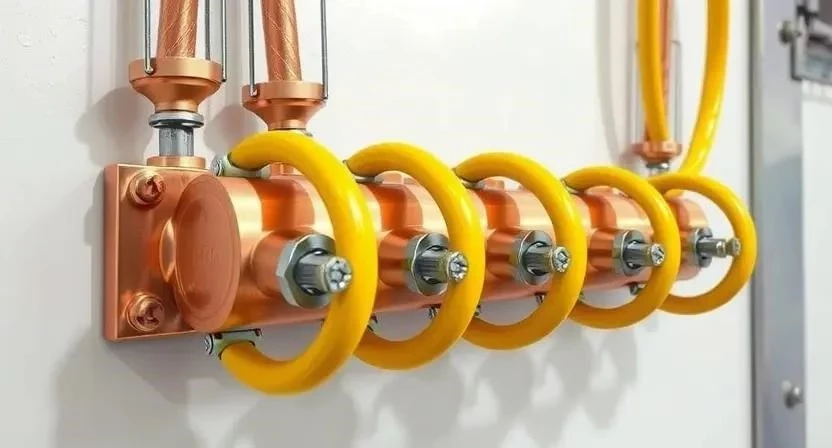

9. Подключение к ГЗШ (1 час). Соединение кабеля с главной заземляющей шиной в щитке.
10. Засыпка траншеи (2 часа). Обратная засыпка грунта с послойным трамбованием.

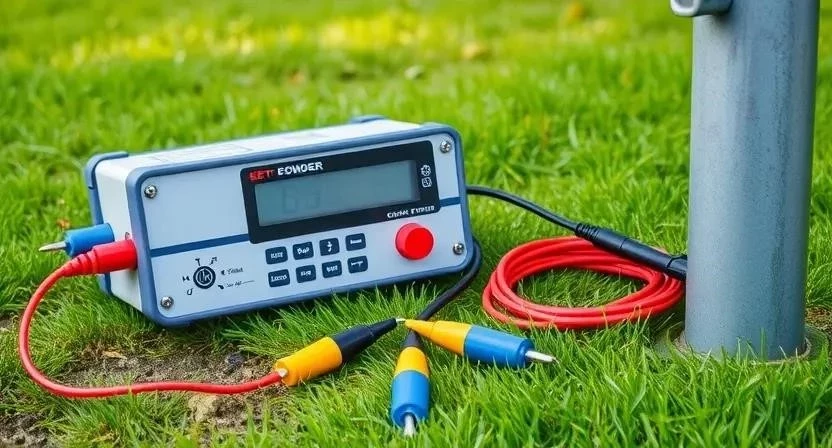

11. Замер сопротивления (1 час). Проверка системы с помощью омметра.
12. Финальный осмотр (30 мин). Проверка затяжки всех болтовых соединений.

Технические нюансы и нормы

Влажность почвы критически влияет на проводимость: чем влажнее земля, тем ниже сопротивление. Согласно нормам ПУЭ, для большинства частных домов сопротивление заземляющего устройства не должно превышать 4 Ом (для систем с УЗО допускается до 10 Ом). Сечение медного кабеля выбирается исходя из мощности сети, обычно это 6-16 мм². При выборе металла помните, что медь служит дольше и проводит ток лучше, но стальной уголок значительно дешевле и проще в монтаже.

Типичные ошибки при самостоятельном монтаже

Многие новички пытаются сэкономить, что приводит к созданию опасных или неработающих систем.

1. Забивка электродов на слишком малую глубину (в зону промерзания).
2. Использование тонкого металла или арматуры малого диаметра, которая быстро гниет.
3. Игнорирование антикоррозийной обработки сварных швов.
4. Неправильное соединение проводов (скрутки вместо обжима или сварки).
5. Отказ от замера сопротивления омметром после завершения работ.

Я заметил, что многие забывают про защиту кабеля при вводе в дом. Без ПНД-трубы грунт и влага быстро разрушают изоляцию, что приводит к утечке тока.

Расчет стоимости реализации

Затраты зависят от выбранных материалов и необходимости аренды спецтехники или инструмента.

Эксплуатация и обслуживание

Заземление не является вечным устройством. Раз в 3-5 лет рекомендуется проверять надежность соединений и замерять сопротивление почвы, так как оно может измениться из-за пересыхания грунта или коррозии металла. Срок службы стального контура составляет около 15-20 лет, медного — до 50 лет. Особое внимание уделяйте месту ввода кабеля в дом, чтобы исключить механические повреждения.

Альтернативные способы заземления

Если стандартный контур не подходит или почва слишком сложная, можно рассмотреть другие варианты:

• Модульные системы заземления (готовые комплекты с забивными стержнями).
• Химические электроды (использование специальных гелей для снижения сопротивления).
• Заземление через фундамент (использование арматуры фундамента, если она связана).
• Вертикальные электроды большой длины (до 6-12 метров).
• Использование медных сеток вместо полос.
• Комбинированные системы (сталь + медь).
• Использование готовых заземляющих штырей с зажимами.

Ответы на частые вопросы (FAQ)

• Можно ли использовать арматуру вместо уголка? Да, но только диаметром от 16 мм и с обязательной антикоррозийной обработкой. Когда собирал заземление у соседа, мы обнаружили, что тонкая арматура сгнила за 5 лет.
• Какое сопротивление считается нормой для дома? Оптимально до 4 Ом, при наличии УЗО допустимо до 10 Ом.
• Нужно ли заземлять каждый прибор отдельно? Нет, все приборы подключаются к общей сети заземления через розетки с заземляющим контактом.
• Чем опасен плохой контур заземления? При пробое изоляции ток пойдет не в землю, а через тело человека или сожжет электронику.
• Можно ли объединять заземление с соседом? Категорически нет, это запрещено ПУЭ и может привести к перетокам тока между домами.
• Как проверить заземление без омметра? Точно проверить нельзя. Я обычно советую использовать омметр, так как проверка «лампочкой» не дает реальных цифр.
• Что делать, если почва очень сухая и песчаная? Увеличить количество электродов, увеличить их глубину или использовать химические заземлители.

Меры безопасности при монтаже

Работа с металлом и электричеством требует строгого соблюдения правил безопасности. При использовании сварочного аппарата обязательно надевайте защитную маску и перчатки. При забивании электродов используйте защитные очки, чтобы осколки металла не попали в глаза. Если вы работаете с электрощитком, полностью обесточьте линию. При рытье траншей будьте осторожны, чтобы не повредить существующие подземные кабели или трубы. Проветривайте помещение при использовании битумных мастик с резким запахом.
