Беспорядок в электрощите приводит к серьезным проблемам при поиске неисправности или необходимости срочно обесточить линию. Правильная маркировка электрощита своими руками позволяет за секунды найти нужный выключатель, не гадая, какой автомат отвечает за свет в ванной, а какой за розетки в кухне. Процесс занимает от 2 до 4 часов, а стоимость материалов минимальна — обычно до 1000 рублей. Чтобы понять, как подписать автоматы в электрощитке, нужно системно подойти к определению каждой группы проводки.
Основы подготовки к маркировке
Задача считается простой, но требует базовых знаний электробезопасности. Я всегда напоминаю, что работа с током не прощает ошибок. Для выполнения маркировки достаточно уметь пользоваться индикаторной отверткой или мультиметром. Лучше всего проводить эти работы либо сразу при монтаже щитка, либо после полной ревизии сети, когда все линии уже заведены и протестированы. Если в доме живут люди, удобнее делать это в выходной день, чтобы можно было временно отключать нагрузку без лишнего дискомфорта для семьи.
Материалы для обозначения линий
Выбор материалов зависит от того, насколько долговечным должен быть результат. Я предпочитаю использовать специализированные ленты, так как обычная бумага быстро желтеет и отклеивается от пластика. Для полноценной работы потребуются следующие позиции:
- Самоклеящиеся этикетки из полипропилена;
- Термоусадочные трубки для маркировки кабелей;

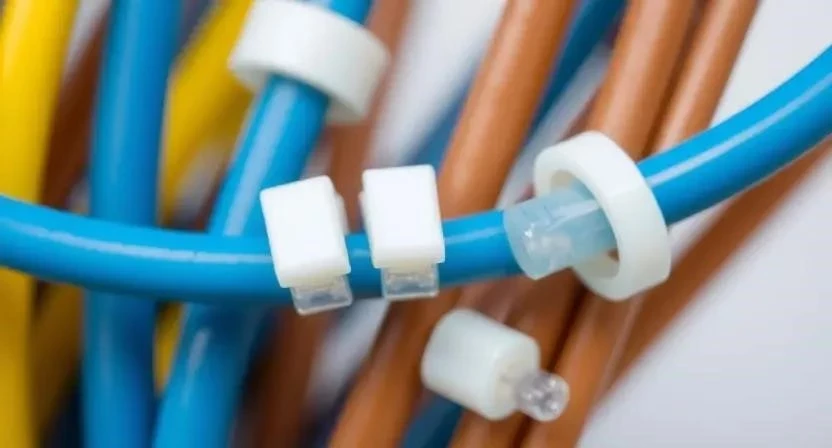

- Пластиковые бирки-кольца;
- Перманентный маркер на спиртовой основе;
- Обычная плотная бумага (для черновиков);
- Прозрачный узкий скотч (для защиты бумажных подписей);
- Двусторонний тонкий скотч;
- Специальный самоклеящийся винил.
Количество материалов рассчитывается исходя из числа модулей. Обычно на один автомат уходит одна этикетка длиной 2-3 см. Если маркировать еще и провода внутри, добавляйте по 2 бирки на каждый кабель (на входе и выходе).
| Материал | Расход на 1 модуль | Примерная цена | Особенности |
|---|---|---|---|
| Самоклейка (рулон) | 3 см | 200-400 руб. | Стойкая к влаге |
| Термоусадка | 5 см | 100-300 руб. | Для проводов внутри |
| Пластиковые бирки | 1 шт. | 150-250 руб. | Надежное крепление |
| Перманентный маркер | 1 шт. | 50-150 руб. | Не смывается водой |
| Лист А4 (самоклейка) | 1 шт. | 30-60 руб. | Для печати на принтере |

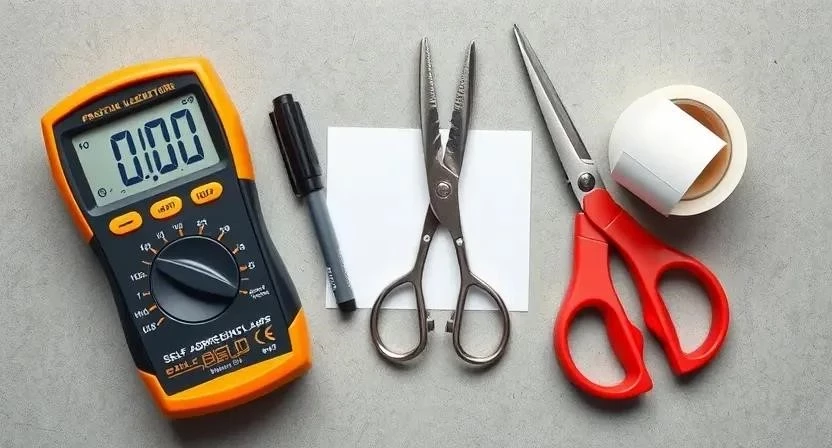

Инструментарий мастера
Для поиска линий и нанесения подписей понадобится базовый набор инструментов. Без мультиметра или индикатора работать опасно, так как визуально провода часто выглядят одинаково.
- Перманентный маркер — для нанесения четких надписей;
- Ножницы или канцелярский нож — для точного раскроя этикеток;
- Мультиметр — для прозвонки линий и определения потребителей;
- Индикаторная отвертка — для проверки наличия фазы;
- Принтер с возможностью печати на самоклейке — для идеального шрифта;
- Линейка — чтобы подписи были на одном уровне;
- Фонарик — для освещения темных углов щитка.
Если нет мультиметра, можно использовать метод отключения нагрузки, но это дольше и требует помощника в другой комнате.
Организация рабочего пространства
Прежде чем лезть в щиток, обеспечьте хорошее освещение. Я обычно ставлю рядом мощный прожектор или использую налобный фонарь, чтобы видеть каждую клемму. Вокруг щитка должно быть свободно — уберите мебель или коробки, чтобы не задевать их локтями во время работы. Если щиток находится в прихожей, застелите пол старой пленкой или газетами, чтобы обрезки скотча и пластика не разлетелись по всему дому.
Подготовка поверхностей к наклейке
Этикетки часто отваливаются из-за пыли или жирового налета, который скапливается на пластике за годы эксплуатации. Сначала протрите лицевую панель сухой тряпкой из микрофибры. Затем обязательно используйте обезжириватель — подойдет обычный спирт или специальный очиститель. Наносите средство на ватный диск и тщательно протрите места, где будут клеиться подписи. Также проверьте целостность корпуса: если пластик треснул, бирку лучше крепить не на клей, а через отверстие с помощью пластикового хомута.
Пошаговый процесс маркировки
Работа требует внимательности. Я один раз допустил ошибку, подписав автомат «Кухня» вместо «Коридор», и в итоге полчаса искал, почему погас свет в прихожей. Чтобы этого избежать, следуйте четкому алгоритму.
- Составление списка групп (20 мин). Выпишите на лист все розетки, светильники и приборы в доме.
- Определение линий (40-60 мин). Поочередно выключайте автоматы и проверяйте, где пропало электричество. Используйте мультиметр для прозвонки, если есть доступ к кабелям.
- Тестирование потребителей (30 мин). Включите в каждую розетку нагрузку (например, ночник), чтобы точно знать, какой автомат ее отключает.
- Запись в черновик (15 мин). Составьте таблицу: «Автомат №1 — Свет гостиная», «Автомат №2 — Розетки кухня».
- Выбор метода подписи (10 мин). Определитесь: будете печатать на принтере или писать маркером на ленте.
- Создание надписей (20 мин). Напишите или распечатайте названия групп. Используйте краткие, но понятные слова.
- Раскрой этикеток (15 мин). Отрежьте полоски точно под размер модуля (обычно 18 мм в ширину).

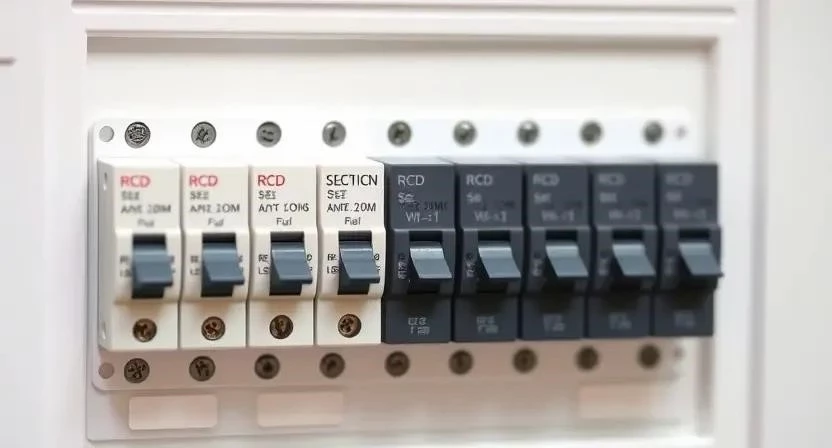

- Наклеивание (20 мин). Приклейте этикетки на лицевую панель. Старайтесь соблюдать единый отступ от края.

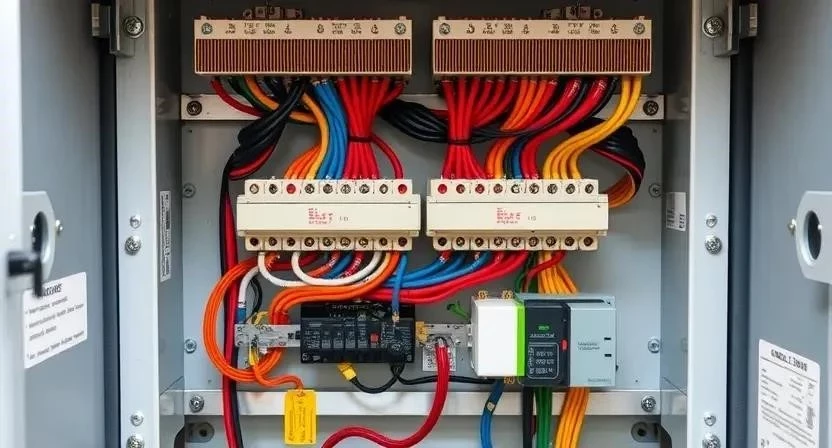

- Маркировка проводов (30 мин). Если щиток позволяет, наденьте термоусадку или бирки на сами провода внутри. Это спасет при будущем ремонте.
- Создание схемы (30 мин). Нарисуйте итоговую схему разводки и приклейте ее на внутреннюю сторону дверцы щитка.
- Финальный чекап (15 мин). Еще раз переключите каждый автомат и убедитесь, что подпись соответствует реальности.
- Уборка (10 мин). Соберите обрезки материалов и уберите инструменты.
Я заметил, что использование сокращений (например, «Р. Кухня» вместо «Розетки кухни») делает щиток визуально аккуратнее и легче читаемым.
| Шаг | Действие | Результат |
|---|---|---|
| 1-4 | Поиск и верификация линий | Готовый список соответствий |
| 5-7 | Подготовка маркировки | Набор готовых этикеток |
| 8-9 | Монтаж подписей | Промаркированный щиток |
| 10-12 | Документирование и уборка | Схема в щитке и чистота |
Технические нюансы и безопасность
При работе с электрощитком безопасность превыше всего. Всегда используйте диэлектрические перчатки и проверяйте отсутствие напряжения на элементах, которые вы планируете трогать руками. Если используете перманентный маркер, выбирайте модели с пометкой «waterproof» — обычные чернила могут выцвести через год под воздействием тепла от автоматов. При наклейке этикеток следите за температурой: если в помещении слишком холодно, клей может плохо схватиться, в таком случае слегка прогрейте поверхность обычным феном.
Типичные ошибки новичков
Многие пытаются сэкономить время и подписывают автоматы «на глаз», полагаясь на память. Это главная ошибка, которая приводит к путанице через месяц. Также часто встречаются следующие промахи:
- Использование тонких маркеров, надписи которых становятся нечитаемыми.
- Отсутствие общей схемы внутри щитка (если этикетка отклеится, информация будет потеряна).
- Слишком мелкий шрифт, который невозможно разобрать без лупы.
- Использование обычного скотча, который со временем стягивается и оставляет липкие следы.
- Маркировка только автоматов без учета УЗО и дифференциальных автоматов.
Однажды я столкнулся с ситуацией, когда владелец дома подписал всё очень мелко. В итоге, когда произошло короткое замыкание, он не смог быстро найти нужный рубильник и случайно обесточил весь дом вместе с холодильником и сервером.
Расчет стоимости и выгода
Маркировка щитка — одна из тех задач, где самостоятельное выполнение дает максимальную экономию. Мастер за выезд и проведение ревизии с подписями возьмет сумму, которая в десятки раз превышает стоимость материалов.
| Статья расходов | Своими руками | С мастером |
|---|---|---|
| Материалы | ~300-700 руб. | Включено в работу |
| Инструменты | Имеющиеся в доме | Профессиональный набор |
| Оплата работы | 0 руб. | 2000-5000 руб. |
| Время | 3-4 часа | 1-2 часа |
| ~500 руб. | ~3000-5000 руб. |
Экономия составляет около 2500-4500 рублей. При этом, делая работу сам, я лучше знакомлюсь со своей электросетью, что полезно для будущего обслуживания.
Обслуживание маркировки
Подписи в щитке не вечны. Раз в год проверяйте надежность крепления бирок и этикеток. Если вы провели перепланировку или добавили новый прибор (например, кондиционер), сразу обновите схему и подписи. Чтобы этикетки не забивались пылью, раз в полгода аккуратно протирайте их сухой салфеткой. Если надпись начала стираться, просто наклейте новую этикетку поверх старой или полностью удалите клей спиртом и обновите маркировку.
Профессиональные альтернативы
Если вам нужен идеальный результат «как на заводе», рассмотрите современные варианты:
- Маркировочный принтер (например, Brother или Dymo) — печатает на прочных лентах с идеальным шрифтом.
- Модульные держатели для надписей — специальные пластиковые вставки, которые защелкиваются в щиток.
- Цифровая маркировка — размещение QR-кода на дверце, ведущего к интерактивной схеме в телефоне.
Ответы на частые вопросы
Можно ли писать прямо по пластику маркером?
Можно, но это непрактично. Маркер может стереться или размазаться, а исправить ошибку без следов будет сложно. Лучше использовать этикетки.
Что делать, если я не знаю, какая линия куда идет?
Используйте метод исключения: отключайте один автомат и проверяйте, где пропал свет или перестали работать розетки. Если в доме есть помощник, процесс пойдет в два раза быстрее.
Какие сокращения лучше использовать для подписей?
Рекомендую: «С» — свет, «Р» — розетки, «К» — кондиционер, «Б» — бойлер, «В» — вентиляция. Например: «С. Ванна», «Р. Кухня».
Как подписать автоматы, если места на панели нет?
В таком случае используйте бирки-кольца, которые надеваются на сам провод или на рычаг автомата, либо разместите подробную схему на внутренней стороне дверцы.
Поможет ли схема, если автоматы не подписаны?
Да, но это неудобно. Вам придется постоянно открывать дверцу и искать номер автомата в таблице. Лицевая подпись ускоряет реакцию в экстренной ситуации.
Чем лучше клеить этикетки, чтобы они не отвалились?
Используйте специализированную самоклейку для электромонтажа. Главное — тщательно обезжирить поверхность спиртом перед наклейкой.
Нужно ли маркировать УЗО и диф-автоматы?
Обязательно. УЗО защищает группу линий, поэтому подпишите, какие именно зоны оно контролирует (например, «УЗО Ванна+Туалет»).
Как маркировать провода внутри щитка?
Лучший способ — термоусадочные трубки с напечатанным номером или пластиковые кабельные маркеры-защелки. Это делает щиток профессиональным и понятным для любого электрика.
