Монтаж электрики в большом доме превращается в хаос, если не продумать идентификацию линий. Ошибка в одном проводе может привести к поиску нужного кабеля в течение целого рабочего дня. Правильная маркировка кабелей и проводов экономит время при любом ремонте или замене автомата. Обычно этот процесс занимает от 2 до 8 часов в зависимости от сложности щитка. В итоге мы получаем четкую систему, где каждый провод имеет свое имя.
Подготовка к работе и оценка объема
Перед началом работы я всегда оцениваю общий объем линий. Нужно уметь читать электрические схемы, чтобы не перепутать фазы и нули. Маркировать провода лучше всего до того, как они уйдут в гофру или будут замурованы в стену. Так вы точно будете знать, какой конец куда идет. Обычно я выделяю под это отдельный этап после прокладки кабелей, но до чистовой отделки.
Выбор необходимых материалов

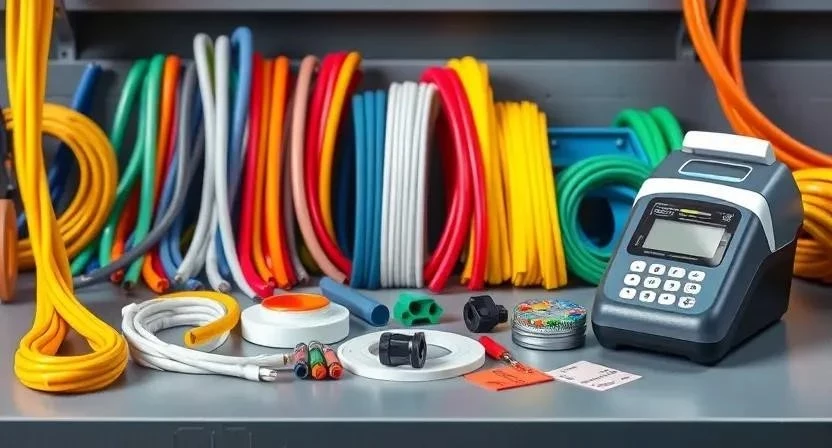

Качественные расходники гарантируют, что подписи не исчезнут через год. Я подбираю материалы исходя из условий эксплуатации: в сухих помещениях достаточно бирок, в сырых — лучше использовать термоусадку.
- Пластиковые кабельные бирки (разные размеры)
- Термоусадочные трубки с белым полем
- Перманентные маркеры на спиртовой основе
- Нейлоновые кабельные стяжки (черные и белые)
- Самоклеящиеся этикетки из полипропилена
- Цветная изолента для быстрой идентификации фаз
- Маркировочная лента с цифрами и буквами
- Специальный клей для пластика (при необходимости)
- Защитная прозрачная пленка для ламинирования ручных надписей
| Материал | Расход на 1 щит (до 24 мод.) | Средняя цена за ед. | |
|---|---|---|---|
| Кабельные бирки | 50 шт. | 5 руб. | 250 руб. |
| Термоусадка | 2 метра | 100 руб./м | 200 руб. |
| Стяжки нейлоновые | 100 шт. | 1 руб. | 100 руб. |
| Маркер перманентный | 1 шт. | 80 руб. | 80 руб. |
| Этикетки самоклеящиеся | 1 рулон | 300 руб. | 300 руб. |
Инструментарий для маркировки
Инструменты определяют скорость и аккуратность процесса. Для простых задач хватит маркера, но для профессионального монтажа я использую принтер.
- Маркер перманентный — для быстрых пометок
- Принтер для этикеток — для создания четких, долговечных надписей
- Стриппер — для аккуратного снятия изоляции
- Строительный нож — для обрезки лишнего пластика
- Пассатижи — для затягивания стяжек и фиксации бирок
- Фен строительный — для усадки термотрубок
- Линейка — для разметки равных интервалов между метками
Организация рабочего пространства
Свободный доступ к электрощиту является обязательным условием. Я всегда расчищаю зону вокруг щитка в радиусе одного метра. Чтобы не испачкать стены или пол, застилаю поверхность плотной пленкой. Хорошее освещение критично: использую переносной прожектор, так как в глубоких нишах щитов часто темно и легко ошибиться в букве или цифре.
Подготовка кабельных линий
Чистота поверхности напрямую влияет на адгезию клея и долговечность бирок. Сначала я протираю кабели от строительной пыли и жира ветошью, смоченной в обезжиривателе. Затем зачищаю концы проводов на нужную длину. Важным этапом становится сверка фактической раскладки с проектной схемой. Если в проекте линия идет на кухню, а по факту в комнату — я вношу правки в схему до того, как наклею бирку.
Пошаговая технология маркировки
Процесс требует системности. Я никогда не начинаю клеить метки, пока не готов полный список всех линий. Однажды я забыл промаркировать одну линию в большом коттедже. Пришлось прозванивать все кабели от щитка до каждой розетки, что заняло лишние пять часов работы.
- Составление кабельного журнала (30-60 мин). Выписываю все потребители и присваиваю им коды.
- Выбор метода маркировки (15 мин). Решаю, где использовать бирки, а где термоусадку.
- Подготовка надписей (30-90 мин). Печатаю этикетки или пишу их вручную на заготовках.
- Фиксация меток на кабелях (60-120 мин). Креплю бирки на расстоянии 10-15 см от конца кабеля.
- Маркировка в точках разветвления (40-80 мин). Ставлю метки в монтажных коробках.

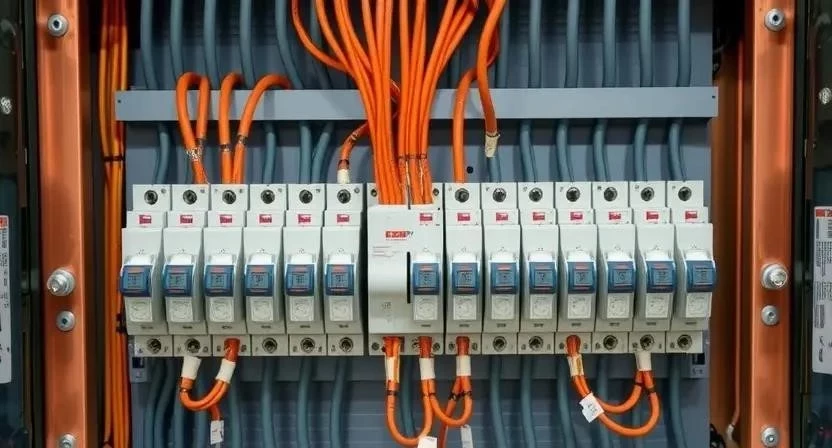

- Оформление вводов в щит (60-120 мин). Подписываю каждый провод непосредственно перед подключением к автомату.
- Проверка читаемости (20 мин). Убеждаюсь, что надписи не перекрываются и видны под любым углом.
- Финальная фиксация и сверка по схеме (30 мин). Проверяю соответствие каждой бирки кабельному журналу.
| Этап работы | Время (среднее) | Особенности выполнения |
|---|---|---|
| Планирование | 1 час | Строго по проекту |
| Подготовка меток | 1.5 часа | Использование принтера ускоряет процесс |
| Монтаж бирок | 2 часа | Одинаковый отступ от конца кабеля |
| Маркировка в щите | 2 часа | Компактное размещение, чтобы не мешать проводам |
| Контроль | 0.5 часа | Сверка с журналом |
При работе с термоусадкой я слежу, чтобы трубка плотно облегала изоляцию. Если оставить зазор, бирка будет вращаться, и надпись окажется внутри пучка проводов. Важно фиксировать метку так, чтобы она не соскользнула при затягивании кабеля в гофру.
Технические нюансы и требования
Температурный режим эксплуатации материалов играет ключевую роль. В электрощитах при большой нагрузке кабели могут нагреваться, поэтому я использую только термостойкий пластик. Устойчивость чернил к выцветанию проверяю по бренду маркера — дешевые варианты стираются за полгода. Я пробовал дешевые китайские маркеры на кабельных бирках. Через полгода надписи просто выцвели от солнца, и пришлось все переделывать.
Размер бирки должен соответствовать диаметру кабеля. Слишком большая бирка на тонком проводе будет болтаться, а слишком маленькая — пережмет изоляцию, что недопустимо по ПУЭ.
Типичные ошибки новичков
Многие пытаются сэкономить время, пропуская некоторые этапы. Это всегда выходит боком при первом же коротком замыкании.
- Отсутствие маркировки на обоих концах кабеля (в щитке и у потребителя).
- Использование обычных шариковых ручек или нестойких маркеров.
- Путаница в кодировке (например, использование «К» и для кухни, и для коридора).
- Слишком тесная затяжка бирок, приводящая к деформации изоляции.
- Размещение меток слишком близко к клеммам автомата, что мешает монтажу.
- Игнорирование кабельного журнала.
Расчет стоимости и ресурсов
Цена реализации зависит от выбранного подхода. Ручной способ дешевле в закупке, но дороже по времени. Когда я впервые купил профессиональный принтер для этикеток, скорость работы выросла втрое. Теперь я не трачу время на аккуратное выписывание букв от руки.
| Статья расходов | Ручной метод (руб) | Проф. метод (руб) | Экономия/Разница |
|---|---|---|---|
| Материалы | 500 | 2500 (с принтером) | -2000 руб. |
| Время мастера | 6 часов | 2 часа | +4 часа времени |
| Стоимость работы | 3000 | 1000 | 2000 руб. |
| Риск ошибок | Высокий | Низкий | Высокое качество |
| 3500 | 3500 (в первый раз) | Окупаемость с 2-го объекта |
Обслуживание и обновление меток
Актуальность маркировки нужно проверять при любом изменении схемы электропроводки. Если я добавляю новую розетку или меняю автомат, старая бирка удаляется, и создается новая. Срок службы качественного пластика составляет 10-15 лет, но при воздействии ультрафиолета или агрессивной химии подписи могут потускнеть. Обновлять маркировку стоит раз в 5 лет в промышленных помещениях и по мере необходимости в жилых.
Альтернативные способы идентификации
Существуют и другие подходы к обозначению линий, которые могут дополнить основные методы.
| Метод | Плюсы | Минусы | Цена |
|---|---|---|---|
| Цветовая маркировка | Мгновенное распознавание | Ограниченное число цветов | Низкая |
| Использование иконок | Понятно без чтения | Сложность в исполнении | Средняя |
| Электронный учет | Легкий поиск через ПО | Дороговизна оборудования | Высокая |
| Нумерация по ГОСТ | Стандартизация | Сложность для любителя | Низкая |
| Маркировка наконечников | Компактность | Трудно читать мелкий шрифт | Средняя |
Часто задаваемые вопросы (FAQ)
Чем лучше писать на проводах?
Используйте только перманентные маркеры на спиртовой основе или специализированные принтеры. Обычные ручки стираются через месяц.
Нужны ли бирки в маленькой квартире?
Да, даже в однукомнатной квартире может быть 10-15 линий. Без подписей поиск одного сгоревшего провода превратится в гадание.
Как маркировать очень тонкие провода?

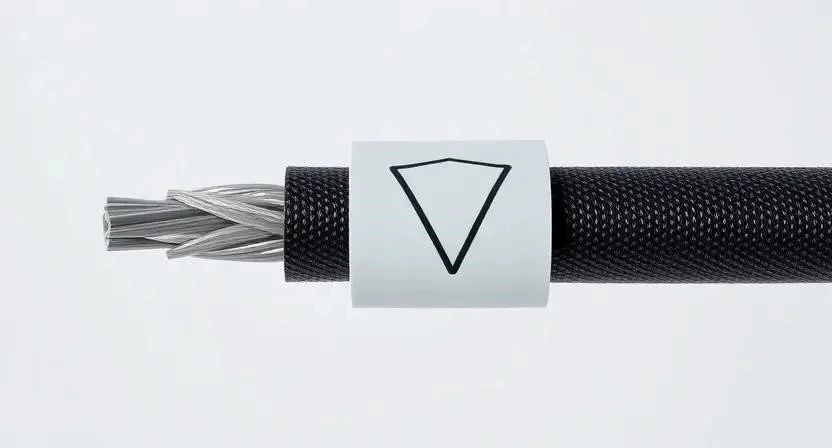

Для них идеально подходит термоусадка с белым полем или маленькие флажковые бирки, которые крепятся стяжкой.
Что такое кабельный журнал?
Это таблица, где указан номер кабеля, откуда он идет, куда приходит, его сечение и назначение.
Можно ли использовать изоленту для подписей?
Изолента подходит только как цветовой индикатор. Писать на ней нельзя — клей со временем высыхает, и лента отклеивается.
В какой последовательности маркировать: до или после укладки в щит?
Сначала маркируйте кабель в месте ввода, а затем — непосредственно перед подключением к клеммам автомата.
Как избежать путаницы в кодировке?
Используйте буквенно-цифровые коды. Например, «К-1» (Кухня, линия 1), «С-2» (Спальня, линия 2).
Меры безопасности
Работа с электрикой требует предельной осторожности. Обязательно используйте диэлектрические перчатки и проверяйте отсутствие напряжения индикатором перед любыми манипуляциями. При использовании строительного фена для термоусадки будьте осторожны, чтобы не перегреть основную изоляцию кабеля. Работайте в защитных очках, чтобы частицы пластика или припоя не попали в глаза. Обеспечьте хорошее проветривание помещения при использовании спиртовых маркеров и клеев.
