Правильная идентификация линий в распределительном щите предотвращает аварии при обслуживании электросети. Маркировка модульного оборудования в щитке считается задачей средней сложности, требующей предельной внимательности. Обычно процесс занимает от 3 до 6 часов в зависимости от количества групп. Затраты на расходные материалы минимальны, но отсутствие порядка ведет к серьезным ошибкам при поиске неисправностей. Системный подход гарантирует безопасность эксплуатации всей сети.
Базовые требования и подготовка
Я всегда советую приступать к подписям только после того, как все модули надежно закреплены на DIN-рейке и прошли первичную проверку. Для работы нужно иметь базовые знания электротехники, чтобы не перепутать фазные жилы с нулевыми. Сложность процесса средняя, но он требует концентрации. Потратьте несколько часов сейчас, чтобы потом не гадать, какой автомат отключает свет в ванной или питание бойлера. Начинать маркировку следует, когда монтаж кабелей завершен, а оборудование окончательно распределено по рядам.
Расходные материалы для идентификации
Для работы понадобятся качественные расходники, которые не отклеятся через месяц от нагрева пластика. Я использую термоусадочные трубки для проводов и самоклеящиеся виниловые этикетки для лицевой панели. Важно покупать материалы с высокой адгезией, чтобы они выдержали перепады температур внутри щита.
- Самоклеящиеся виниловые этикетки (белые или желтые)
- Термоусадочные трубки разных диаметров (1.5–4 мм)
- Перманентные маркеры с тонким наконечником
- Пластиковые бирки-кольца для кабелей
- Маркировочная лента для специализированных принтеров
- Прозрачный защитный скотч для ламинирования
- Цветные кабельные зажимы для быстрой идентификации
- Специальный спиртовой обезжириватель
Приобрести всё необходимое можно в специализированных магазинах электротехники или крупных строительных гипермаркетах.
| Материал | Количество (на средний щит) | Расход на ед. | Цена за ед. (руб) | |
|---|---|---|---|---|
| Виниловые наклейки | 1 рулон | 10-15 см/модуль | 450 | 450 |
| Термоусадка (набор) | 1 комплект | 3-5 см/жила | 300 | 300 |
| Маркер перманентный | 2 шт. | — | 80 | 160 |
| Пластиковые бирки | 50 шт. | 1 шт/кабель | 2 | 100 |
| Спиртовые салфетки | 1 пачка | 2 шт/модуль | 150 | 150 |
Инструментарий мастера

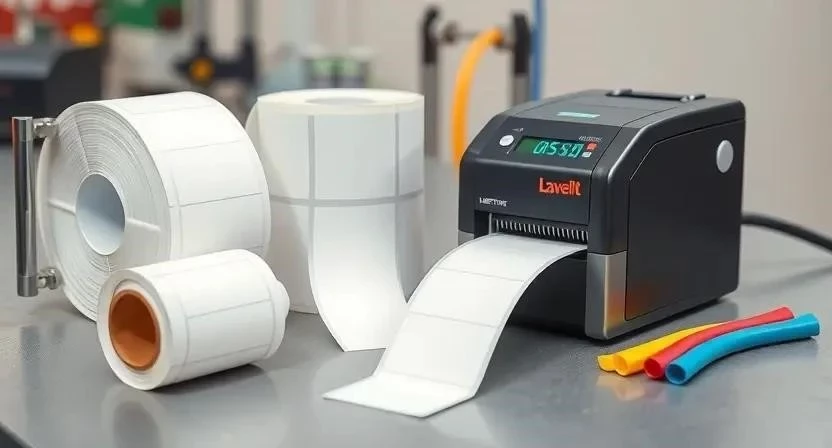

Без подходящего инструмента работа превратится в мучение. Маркировочный принтер — это настоящее спасение, так как напечатанный текст не выцветает со временем. Для проверки каждой жилы я обязательно использую цифровой мультиметр. Если принтера нет, придется полагаться на аккуратный почерк и качественные маркеры.
- Маркировочный принтер (например, Brother или Epson)
- Канцелярские ножницы с острыми лезвиями
- Бокорезы или кусачки для обрезки кабелей
- Цифровой мультиметр для прозвонки жил
- Линейка или штангенциркуль для разметки
- Обезжириватель в виде спрея или салфеток
- Безворсовая салфетка из микрофибры
Организация рабочего пространства
Освещение в зоне щитка должно быть идеальным. Я обычно ставлю мощный переносной прожектор, чтобы видеть каждую тонкую жилу и не ошибиться с цветом изоляции. Поверхности вокруг щита застилаю плотной пленкой. Это нужно, чтобы обрезки термоусадки и капли клея не остались на полу или стенах. Порядок на рабочем столе помогает не терять мелкие бирки и этикетки в процессе монтажа.
Подготовка модулей к нанесению
Пыль и жир — главные враги любой наклейки. Если поверхность будет грязной, этикетка отвалится через неделю из-за естественного нагрева автоматов. Я тщательно протираю пластиковые корпуса модулей спиртовым раствором. Важно дать поверхности полностью высохнуть перед наклейкой. Только после этого адгезия будет максимальной, и подписи останутся на месте на долгие годы. Не используйте масляные растворители, так как они могут повредить пластик корпуса.
Технология маркировки по шагам
Процесс требует системности. Я никогда не клею подписи «на глаз», всегда следуя четкому плану.
- Составление однолинейной схемы щита (40 мин).
- Выбор системы буквенно-цифровых обозначений по ГОСТ (20 мин).
- Распределение групп потребителей по модулям (30 мин).
- Подготовка текстов для каждой этикетки (30 мин).
- Печать этикеток на принтере или запись маркером (20 мин).
- Маркировка вводного автомата и шин N, PE (30 мин).

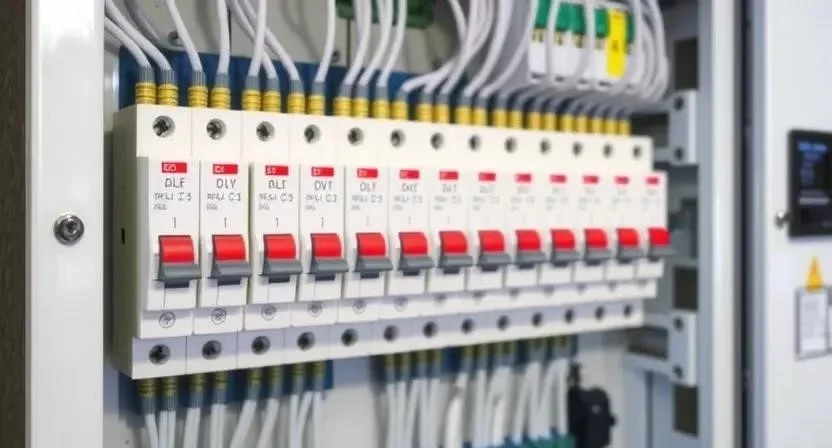

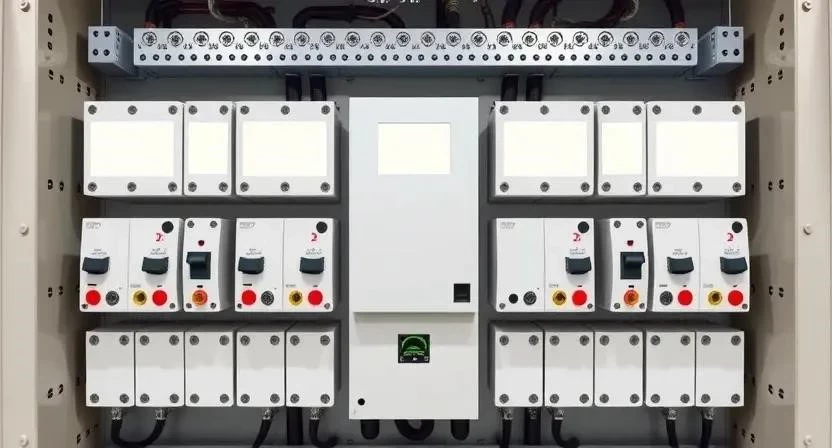

- Маркировка групповых модулей: автоматов и УЗО (40 мин).

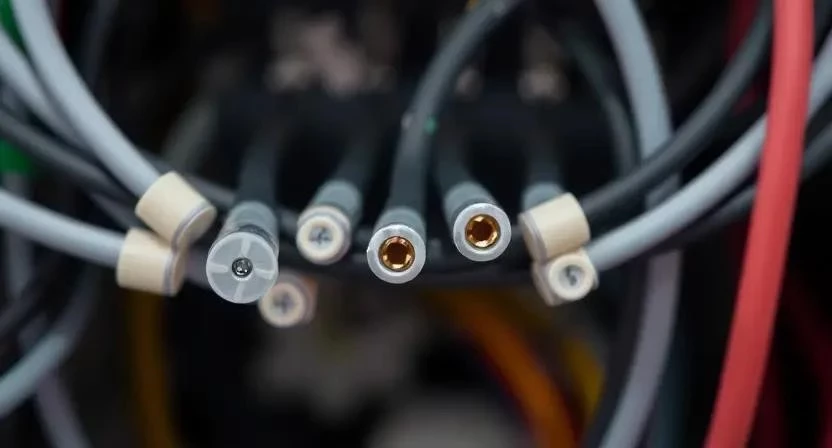

- Маркировка жил кабелей с помощью колец или термоусадки (60 мин).
- Нанесение финальных обозначений на лицевую панель (30 мин).
- Проверка соответствия маркировки и фактического подключения (30 мин).
- Размещение итоговой схемы на внутренней стороне дверцы щита (15 мин).
- Финальный аудит и фиксация всех элементов (20 мин).
Однажды я забыл промаркировать нулевую шину в большом щите, и коллега потратил два часа, пытаясь найти короткое замыкание. С тех пор я уделяю этому этапу особое внимание. Для обозначения типов оборудования используйте стандартные коды.
| Буквенный код | Тип оборудования | Пример обозначения | Назначение |
|---|---|---|---|
| Q | Выключатель / Автомат | QF1 | Защита линии |
| K | Реле / Контактор | KM1 | Управление нагрузкой |
| Y | Индикатор / Лампа | HY1 | Сигнализация фазы |
| S | Выключатель / Кнопка | SA1 | Ручное управление |
| U | Устройство защиты (УЗО) | UF1 | Защита от тока утечки |
Тонкости и технические требования
Шрифт должен быть четким, контрастным и легко читаемым. Я выбираю черный текст на белом или ярко-желтом фоне. Клей обязательно должен быть термостойким, так как автоматические выключатели при высокой нагрузке заметно греются. В помещениях с высокой влажностью, например, в подвалах, использую только ламинированные бирки. Также следите за тем, чтобы наклейка не перекрывала рычаг управления автоматом или индикатор состояния.
Типичные промахи новичков
Ошибки в маркировке могут привести к серьезным последствиям при аварийном отключении электроэнергии.
- Использование обычных фломастеров, которые выцветают или стираются через год.
- Отсутствие единообразия: разные шрифты, цвета и стили в одном щите.
- Несоответствие подписей на панели реальному подключению проводов.
- Полный пропуск маркировки нулевых (N) и заземляющих (PE) шин.
- Слишком мелкий шрифт, который невозможно прочитать без лупы.
Я однажды использовал дешевый маркер на пластиковой панели, и через год все надписи просто исчезли. Пришлось переделывать всё с нуля, что заняло лишнее время.
Экономика процесса
Своими руками сделать маркировку гораздо дешевле. Основная стоимость здесь заключается в покупке принтера и потраченном времени. Если нанимать профессионального электрика, он возьмет оплату за каждый модуль или за весь щит целиком.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Расходные материалы | 1100 | Включено в работу | — |
| Работа по маркировке | 0 | 3500 | 3500 |
| Инструмент (амортизация) | 200 | 0 | — |
| 1300 | 3500 | 2200 |
Я подсчитал, что нанять профи для маркировки маленького щитка стоит в три раза дороже, чем купить собственный простой принтер этикеток.
| Этап работы | Время (мин) | Сложность | Результат |
|---|---|---|---|
| Схема и планирование | 60 | Высокая | Готовый план |
| Печать и нарезка | 50 | Низкая | Набор этикеток |
| Маркировка жил | 60 | Средняя | Идентифицированные кабели |
| Нанесение на модули | 40 | Низкая | Подписанный щит |
| Проверка и аудит | 30 | Средняя | Безопасный щит |
Обслуживание и обновление
Маркировка не вечна. Раз в год я провожу ревизию и проверяю, не отклеились ли края бирок. Если в щите добавился новый автомат или изменилось назначение линии, схему нужно перерисовать и распечатать заново. Иначе старая документация станет бесполезной и может ввести в заблуждение при ремонте.
Современные способы идентификации
Сейчас модно использовать QR-коды на внутренней стороне дверцы, которые ведут на PDF-схему в облачном хранилище. Это удобно, но требует наличия интернета и смартфона. Некоторые мастера используют цветные метки для разных типов нагрузки: синий для освещения, красный для силовых розеток. Ручная подпись маркером допустима только в самых простых временных щитках на стройплощадках.
Меры безопасности
Работа в электрощите требует строгого соблюдения правил безопасности. Используйте диэлектрические перчатки и защитные очки при обрезке проводов. Перед началом маркировки полностью обесточьте вводной автомат и проверьте отсутствие напряжения мультиметром. При работе с химическими обезжиривателями обеспечьте проветривание помещения. Никогда не касайтесь токоведущих частей под напряжением, даже если вы просто клеите этикетку.
FAQ: Ответы на частые вопросы
Как правильно маркировать шины N и PE?
Используйте четкие надписи «N» (синий цвет) и «PE» (желто-зеленый цвет) непосредственно над шинами или на их торцах.
Какой ГОСТ использовать для маркировки в квартирах?
Обычно ориентируются на ГОСТ Р 50571 и ПУЭ, используя стандартные буквенные коды для оборудования.
Что делать, если нет маркировочного принтера?
Используйте качественные перманентные маркеры, а сверху заклеивайте надпись прозрачным скотчем для защиты от стирания.
Как обозначить кондиционер или бойлер?
Рекомендую использовать сокращения: «Конд. гостиная» или «Бойлер СУ». Это понятно любому человеку.
Можно ли использовать бумажные наклейки?
Не рекомендую. Бумага быстро желтеет, впитывает влагу и легко отклеивается при нагреве.
Где лучше размещать схему щитка?
Самое правильное место — внутренняя сторона дверцы щита, зафиксированная в кармане или приклеенная на скотч.
Нужно ли маркировать каждую жилу кабеля?
Да, желательно маркировать каждую жилу (L, N, PE) с помощью термоусадки или колец, чтобы не запутаться при переподключении.
