Старые электрощитки в подъездах часто становятся причиной коротких замыканий и локальных пожаров. Переборка старого щитка позволяет заменить опасные пробки на современные модульные аппараты. Обычно такие работы занимают один световой день, а затраты на качественные комплектующие составляют от 5 до 15 тысяч рублей. Правильный подход к модернизации гарантирует безопасность жильцов и стабильное напряжение в сети.
Риски старой электрики и выгоды обновления
Изношенные керамические пробки в советских щитах часто не срабатывают при перегрузке. Окисленные контакты греются, что ведет к плавлению изоляции и возгоранию. Переход на современные защитные аппараты решает эти проблемы. Автоматы срабатывают мгновенно, а установка УЗО защищает людей от удара током. Я заметил, что после замены старого «начинения» на современное, напряжение в розетках перестает «прыгать».
Что подготовить перед началом работ
Работа с электричеством требует базовых знаний и осторожности. В идеале мастер должен иметь группу допуска по электробезопасности. Прежде всего, нужно согласовать отключение питания с управляющей компанией. Нельзя просто так обесточить подъезд, ведь в щите могут быть общедомовые линии. Я всегда заранее договариваюсь с соседями о времени отключения, чтобы никто не остался с выключенным холодильником в самый неподходящий момент.
Комплектующие для модернизации

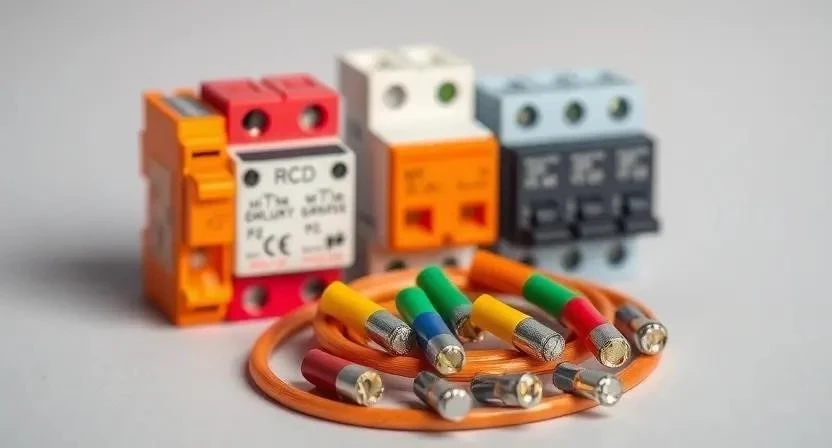

Для качественного монтажа используйте только сертифицированные товары. Понадобятся вводные и групповые автоматы, устройство защитного отключения (УЗО), медный провод ПВ-3 для перемычек и наконечники НШВИ для многожильного кабеля. Чтобы соединение было надежным, обязательно используйте шины и дин-рейки. Расход материалов зависит от количества групп в квартире.
| Материал | Количество (пример) | Расход на точку/линию | Средняя цена | |
|---|---|---|---|---|
| Автомат однополюсный 16А | 4 шт. | 1 шт/линия | 350 руб. | 1400 руб. |
| УЗО (30мА) | 1 шт. | 1 шт/щит | 1200 руб. | 1200 руб. |
| Провод ПВ-3 2.5 мм² | 5 метров | ~1 м/перемычка | 60 руб/м | 300 руб. |
| Наконечники НШВИ | 1 упаковка | 2 шт/автомат | 200 руб. | 200 руб. |
| Дин-рейка (отрезок) | 0.5 метра | по размеру щита | 150 руб. | 150 руб. |

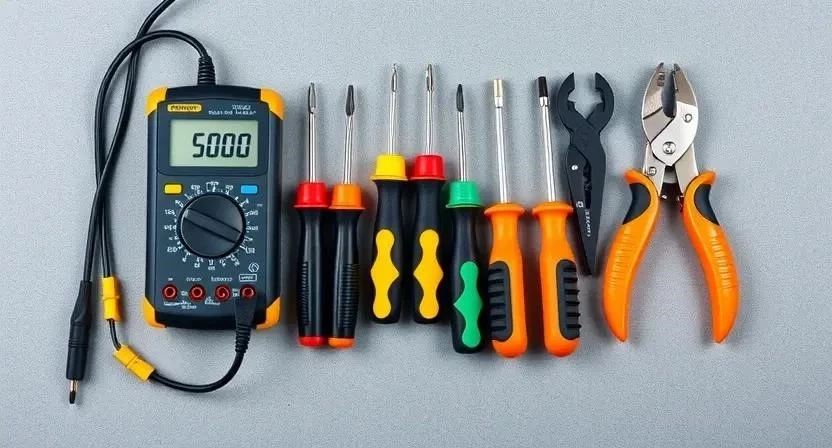

Инструментарий электрика
Правильный инструмент ускоряет процесс и делает его безопасным. Без диэлектрических отверток лезть в щит нельзя. Стриппер позволяет зачистить изоляцию, не повреждая жилу, что критично для тонких проводов. Пресс-клещи нужны для обжима наконечников. Мультиметр и индикатор напряжения помогут убедиться в отсутствии тока перед касанием.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Набор отверток (диэлектрик) | Затяжка клемм | Обязательно | 1500 руб. |
| Стриппер | Снятие изоляции | Желательно | 800 руб. |
| Пресс-клещи (кримпер) | Обжим НШВИ | Обязательно | 1200 руб. |
| Мультиметр | Замер напряжения | Обязательно | 2000 руб. |
| Фонарик налобный | Освещение внутри щита | Обязательно | 600 руб. |
Организация рабочего пространства
На лестничной клетке обычно темно и тесно. Сначала организуйте временное освещение, используя переносной прожектор или мощный фонарь. Пол под щитком стоит застелить плотной пленкой или картоном, чтобы мелкий мусор и обрезки проводов не разлетелись по подъезду. Обеспечьте себе свободный доступ к дверце щита, убрав лишние вещи из коридора.

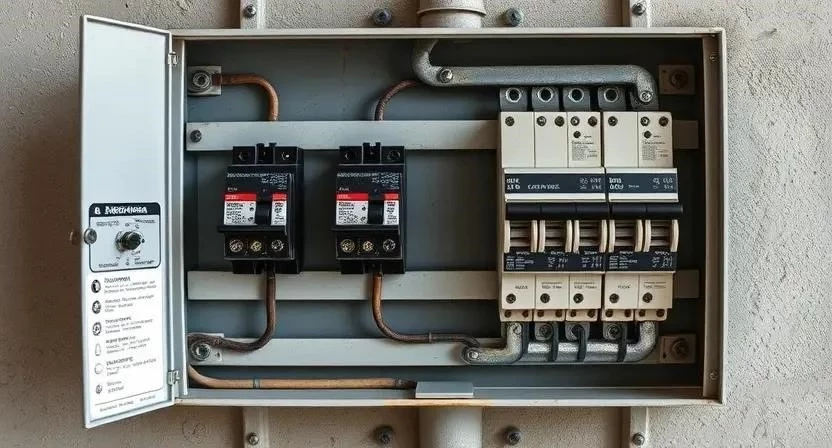

Подготовка корпуса и демонтаж
Старые приборы и пробки удаляются аккуратно, чтобы не повредить вводной кабель. После демонтажа металлический корпус нужно тщательно очистить от пыли и паутины с помощью пылесоса или щетки. Я однажды обнаружил в щитке 70-х годов целое гнездо пауков и слой ржавчины, на очистку которого потратил целый час, но без этого установка новых реек была невозможна. Разметьте места крепления и установите дин-рейки, используя саморезы или специальные зажимы.

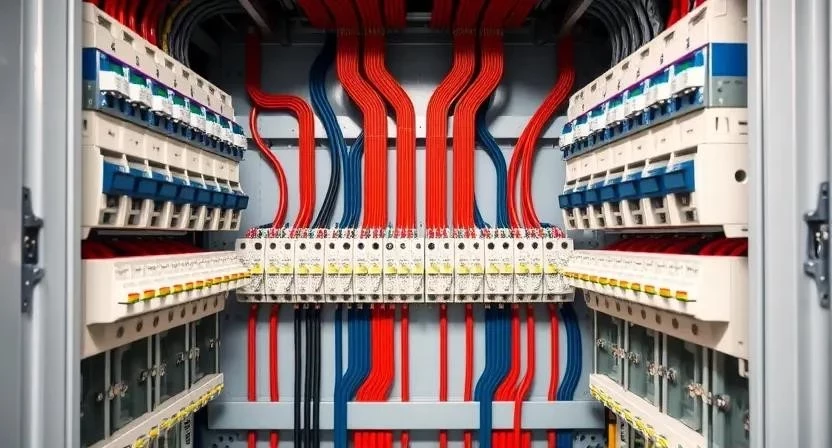

Технология переборки щитка по шагам
Процесс требует строгого соблюдения последовательности. Ошибки на ранних этапах могут привести к короткому замыканию при подаче тока.
- Полное отключение питания на вводе (30 мин).
- Маркировка всех отходящих линий с помощью изоленты или бирок (20 мин).
- Демонтаж старой проводки и остатков пробок внутри корпуса (40 мин).
- Установка защитных автоматов и УЗО на дин-рейку (30 мин).
- Монтаж нулевой и заземляющей шин на корпус или рейку (20 мин).
- Соединение автоматов между собой с помощью гребенки или медных перемычек (30 мин).
- Подключение главного вводного кабеля к первому аппарату (20 мин).
- Расключение квартирных групп по назначению (свет, розетки) (60 мин).
- Проверка качества затяжки всех винтовых клемм (15 мин).
- Подача напряжения и тестирование работоспособности каждой линии (30 мин).
| Этап работ | Время | Особенности |
|---|---|---|
| Демонтаж | 60 мин | Осторожно с изоляцией |
| Монтаж реек | 30 мин | Строго по уровню |
| Сборка схемы | 120 мин | Соблюдение селективности |
| Подключение | 90 мин | Использование наконечников |
| Тесты | 30 мин | Проверка мультиметром |
Технические нюансы монтажа
Цветовую маркировку проводов соблюдайте неукоснительно: фаза — коричневый или белый, ноль — синий, земля — желто-зеленый. Для многожильного провода я всегда использую наконечники НШВИ, потому что голый многожильный провод со временем «выползает» из клеммы, что ведет к искрению. Также важно рассчитать селективность: вводной автомат должен иметь номинал выше, чем групповые, чтобы при аварии в одной комнате не гас свет во всей квартире.
Типичные ошибки новичков
Многие пытаются сэкономить и ставят автоматы с завышенным номиналом. Это опасно: провод сгорит раньше, чем сработает защита. Также часто забывают про УЗО в зонах с повышенной влажностью (ванная, кухня). Другая частая проблема — зажим изоляции в клемме вместо жилы, что создает иллюзию контакта, но ведет к перегреву.
- Установка автомата 25А на кабель сечением 1.5 мм².
- Отсутствие защиты (УЗО) на «мокрые» линии.
- Слишком сильная затяжка клемм, приводящая к срыву резьбы.
- Перегрузка нулевой шины из-за объединения разных групп.
- Игнорирование проверки напряжения перед началом работ.
Экономика вопроса
Самостоятельная переборка позволяет существенно сэкономить на оплате услуг мастера, но требует покупки качественного инструмента. При вызове профессионала вы платите за опыт и гарантию безопасности.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 7000 руб. | 7000 руб. | 0 руб. |
| Работа | 0 руб. | 5000 руб. | 5000 руб. |
| Инструмент (расход) | 2000 руб. | 0 руб. | -2000 руб. |
| 9000 руб. | 12000 руб. | 3000 руб. |
Эксплуатация после обновления
Щиток не требует постоянного внимания, но раз в год полезно проверять затяжку винтовых соединений. От вибраций или перепадов температур контакты могут ослабнуть. Раз в месяц нажимайте кнопку «Тест» на УЗО — это подтверждает, что устройство готово сработать при утечке тока. Соблюдайте правила эксплуатации и не перегружайте сеть мощными приборами одновременно.
Альтернативные решения
Если состояние корпуса щитка критическое, лучше рассмотреть другие варианты модернизации.
- Полная замена всего этажного щита на новый пластиковый или металлический.
- Перенос распределительного узла с лестничной клетки внутрь квартиры.
- Использование дифференциальных автоматов вместо связки «автомат + УЗО».
- Установка вольтметра и амперметра для контроля нагрузки.
- Монтаж противопожарного автомата.
- Установка реле напряжения для защиты техники от скачков.
- Замена всего алюминиевого ввода на медный кабель.
- Разделение ввода на несколько независимых фаз.
Ответы на частые вопросы
- Можно ли менять вводной автомат без электрика УК? Нет, это запрещено, так как вводной автомат является собственностью дома.
- Какой автомат ставить на стиральную машину? Обычно достаточно 16А, но обязательно через УЗО.
- Зачем нужна гребенка? Она заменяет перемычки из провода, обеспечивая более надежный контакт и аккуратный вид.
- Можно ли использовать алюминиевый провод в новом щитке? Нежелательно, лучше перейти на медь или использовать специальные переходные клеммники.
- Что делать, если в щитке нет заземления? Монтировать заземляющую шину, но соединять её только с реальным контуром заземления дома.
- Как часто нужно подтягивать контакты? Раз в год, особенно после зимы.
- Поможет ли замена щитка от скачков напряжения? Только если установить реле напряжения.
Один сосед однажды попросил меня поставить автомат на 32А на старый алюминиевый провод сечением 2.5 мм². Я объяснил ему, что провод расплавится и вспыхнет задолго до того, как этот автомат вообще заметит перегрузку. В итоге мы поставили стандартные 16А и спасли его отделку от пожара.
Меры безопасности
Работа с электричеством смертельно опасна при нарушении правил. Всегда используйте резиновые перчатки и защитные очки. Перед любым касанием проводов проверяйте отсутствие напряжения индикаторной отверткой или мультиметром. При работе с химией для очистки корпуса обеспечьте проветривание подъезда. Категорически запрещено работать в щитке в сырой одежде или мокрой обуви.
