Монтаж электрической части приточной вентиляции требует четкого понимания логики работы цепей и соблюдения норм электробезопасности. Средняя сложность таких работ оценивается как умеренная, однако ошибка может привести к короткому замыканию или выходу из строя дорогого привода. Обычно установка одного клапана с подводом питания занимает от 4 до 6 часов. Подключение приточных клапанов вентиляции обходится в среднем от 3000 до 7000 рублей за единицу, если считать только материалы. Правильный подход гарантирует свежий воздух в помещении без риска для электропроводки.
Важные вводные перед стартом
Перед тем как браться за провода, я всегда оцениваю свои навыки работы с напряжением 220В. Если вы никогда не работали с электрощитом, лучше пригласить специалиста, так как работа с фазой опасна для жизни. Я заметил, что многие недооценивают время на прокладку кабеля в готовом ремонте, что приводит к лишнему мусору и стрессу. Сезонность здесь играет роль: зимой монтаж клапанов в стенах требует осторожности, чтобы не создать мостик холода. Основная задача — создать надежную линию питания, которая не будет перегреваться и конфликтовать с другими приборами.

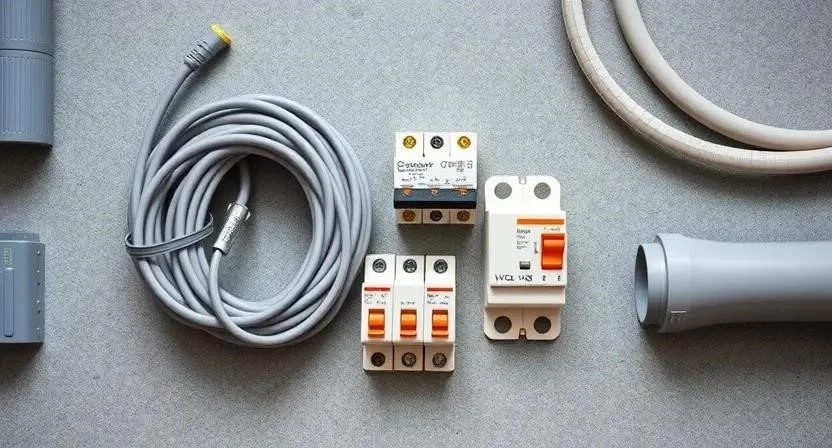

Комплект материалов для работы
Для качественного электромонтажа я использую только сертифицированную продукцию. Основным выбором становится кабель ВВГнг, так как он не поддерживает горение. Для защиты линии обязательно ставится отдельный автоматический выключатель. Все соединения выполняю через качественные клеммники, чтобы избежать окисления контактов.
- Кабель ВВГнг 3х1.5 (медный, негорючий)
- Автоматический выключатель на 10А или 16А
- Гофрированная труба ПВХ (диаметром 16-20 мм)
- Клеммные колодки или зажимы WAGO
- Монтажные клипсы для фиксации гофры
- Изолента ПВХ или термоусадочные трубки
- Провод заземления (если не предусмотрен в кабеле)
- Распределительная коробка для разводки
Расход материалов зависит от расстояния до ближайшего щитка. В среднем на один клапан уходит 5-15 метров кабеля и 1-2 метра гофры для защиты в зонах возможного механического воздействия.
| Материал | Расход на 1 клапан | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х1.5 | 10 м | 60 руб/м | 600 руб |
| Автомат (16А) | 1 шт | 350 руб | 350 руб |
| Гофра ПВХ | 3 м | 25 руб/м | 75 руб |
| Клеммы WAGO | 5 шт | 20 руб/шт | 100 руб |
| Клипсы монтажные | 20 шт | 5 руб/шт | 100 руб |
Технический арсенал мастера
Инструмент должен быть исправным и удобным. Я не рекомендую экономить на стриппере, так как обычным ножом легко повредить жилу кабеля, что в будущем приведет к обрыву. Мультиметр — обязательный прибор для проверки отсутствия напряжения и прозвонки цепи. Перфоратор понадобится для штробления и сверления отверстий под крепления.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции с проводов | Обязательно | 800 руб |
| Мультиметр | Проверка напряжения и цепи | Обязательно | 1500 руб |
| Набор отверток | Затяжка клемм и винтов | Обязательно | 1200 руб |
| Перфоратор | Штробление стен, сверление | Желательно | 5000 руб |
| Кусачки/Бокорезы | Обрезка кабеля и стяжек | Обязательно | 600 руб |
Организация рабочего пространства
Перед началом работ я полностью освобождаю зону вокруг места установки клапана. Мебель отодвигаю на 1.5-2 метра, чтобы иметь возможность свободно перемещаться с инструментом. Полы и оставшуюся отделку накрываю плотной пленкой, так как бетонная пыль от штробления проникает повсюду. Важно обеспечить беспрепятственный доступ к электрощиту, убрав из него лишние вещи. Весь строительный мусор собираю в мешки сразу после каждого этапа, чтобы не споткнуться о обломки бетона.
Подготовка стен и оснований
Процесс начинается со штробления стен под кабель. Я прокладываю трассу строго вертикально или горизонтально, избегая диагоналей — это стандарт безопасности, чтобы никто случайно не просверлил провод при монтаже полки. Пазы очищаю от пыли пылесосом, иначе кабель в гофре будет держаться плохо. Проверяю надежность креплений для самого клапана, чтобы вибрация приводов не расшатала электрические соединения. Если стена слишком рыхлая, использую химические анкеры. Кривая поверхность в месте ввода кабеля может привести к зазорам, через которые в дом пойдет холодный воздух, поэтому зашпаклевываю все неровности.
Алгоритм монтажа электрики
Я разработал четкую последовательность действий, которая исключает ошибки. Помните о безопасности: перед любыми манипуляциями в щите полностью обесточьте линию!
- Проектирование схемы (30 мин). Рисую путь кабеля от щитка до клапана, отмечаю места установки выключателей и датчиков.
- Прокладка кабельных линий (2 ч). Укладываю кабель ВВГнг в штробы, фиксирую его клипсами или гипсом.
- Установка автомата в щите (40 мин). Монтирую автоматический выключатель на DIN-рейку, маркирую его как «Вентиляция».
- Монтаж приточного клапана (1 ч). Устанавливаю корпус клапана в стену, проверяя герметичность примыкания.
- Подключение фазы и нуля (30 мин). Соединяю питающие жилы с клеммами привода клапана.
- Подключение заземления (20 мин). Обязательно соединяю желто-зеленый провод с корпусом устройства.
- Установка датчиков или выключателей (40 мин). Монтирую кнопку управления или датчик CO2/влажности в цепь.
- Проверка цепи мультиметром (20 мин). Прозваниваю линию на отсутствие короткого замыкания.
- Первый запуск (10 мин). Подаю напряжение и проверяю, срабатывает ли привод.
- Настройка автоматики (30 мин). Регулирую задержку включения или пороги срабатывания датчиков.
- Герметизация ввода кабеля (30 мин). Запениваю или замазываю герметиком место, где провод входит в стену.
- Финальное тестирование (30 мин). Проверяю работу клапана в разных режимах в течение часа.
Однажды я забыл проверить цепь мультиметром и при первом включении выбило общий автомат во всей квартире. С тех пор прозвонка для меня — священный ритуал. Также рекомендую использовать клеммы с пружинным зажимом, они надежнее винтовых при вибрации мотора.
Технические тонкости и детали
При выборе кабеля я всегда смотрю на температурный режим. В зоне вентиляции, особенно у внешней стены, возможны перепады температур, поэтому изоляция должна быть стойкой к морозу. Влажность в этой зоне может быть повышенной из-за конденсата, поэтому все соединения прячу в герметичные коробки. Если после штробления пришлось штукатурить стены, я жду полного высыхания раствора (обычно 3-7 дней) перед окончательным закреплением кабеля. Важно следить за совместимостью напряжений: если привод клапана работает на 12В или 24В, в схему обязательно добавляется блок питания (трансформатор).
Типичные промахи новичков
Многие пытаются сэкономить и используют тонкие провода, которые не рассчитаны на пусковые токи привода. Я часто видел, как люди игнорируют заземление, считая его лишним, но при пробое изоляции корпус клапана может ударить током. Также распространена ошибка с использованием дешевых скруток вместо клемм — они окисляются и греются.
- Использование кабеля сечением менее 1.5 мм².
- Отсутствие заземления металлического корпуса.
- Перепутанная фаза и ноль в схеме управления.
- Монтаж кабеля без защитной гофры в бетонных перекрытиях.
- Использование однополюсного автомата вместо двухполюсного (в некоторых схемах).
Смета и финансовые затраты
Стоимость проекта складывается из материалов и оплаты труда. Если делать всё самому, экономия получается существенной, но возникает риск ошибок. Я составил таблицу, чтобы наглядно показать разницу в затратах.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, автомат, гофра) | 1200 | 1200 | 0 |
| Инструмент (аренда или покупка) | 1500 | 0 (у мастера свой) | -1500 |
| Работа по монтажу и подключению | 0 | 4500 | 4500 |
| Расходники (пена, герметик) | 500 | 500 | 0 |
| 3200 | 6200 | 3000 |
Общая стоимость проекта для одного клапана при найме профи составит около 6000-7000 рублей. Самостоятельный монтаж позволяет сэкономить около 3000 рублей, но требует наличия базового инструмента.
Эксплуатация и обслуживание
После завершения работ электрика не требует постоянного внимания, но я рекомендую раз в год подтягивать винтовые клеммы в щитке. Вибрации от работы вентиляторов могут постепенно ослаблять контакты. Также важно очищать приточные отверстия от пыли, чтобы мотор привода не работал с перегрузкой, что сокращает срок службы электрических компонентов. Обычно качественный привод служит 10-15 лет при условии правильного подключения. Соблюдайте правила эксплуатации: не перегружайте линию и не используйте дешевые китайские удлинители для питания системы.
Другие способы реализации
Если штробить стены не хочется, можно рассмотреть современные альтернативы. Я часто предлагаю клиентам перейти на умные системы, где управление происходит по радиоканалу.
- Беспроводные выключатели (Zigbee или Wi-Fi).
- Интеграция в систему «Умный дом» (Apple HomeKit, Mi Home).
- Использование сервоприводов с автоматическим управлением.
- Установка таймеров задержки в электрощит.
- Подключение через реле влажности.
- Использование электромагнитных клапанов.
- Управление через мобильное приложение.
Беспроводные варианты стоят дороже, но избавляют от необходимости тянуть провода через всю квартиру. Сравнение показывает, что классический монтаж надежнее, но «умный дом» гораздо комфортнее в использовании.
Ответы на популярные вопросы
Какой кабель лучше выбрать для вентиляции?
Однозначно ВВГнг 3х1.5. Он медный, имеет заземляющую жилу и не горит.
Можно ли подключить клапан к общей розетке?
Не рекомендую. Лучше выделить отдельную линию с автоматом в щитке для безопасности.
Нужен ли отдельный автомат на каждый клапан?
Если клапанов 2-3, можно посадить их на один автомат 10А, так как потребление у них минимальное.
Что делать, если привод клапана греется?
Проверьте сечение кабеля и качество контактов. Скорее всего, имеет место плохой контакт или перегрузка.
Как защитить электрику от перенапряжения?
Установите реле напряжения в электрощит. Оно отключит питание при скачке вольтажа.
Можно ли использовать ПВС вместо ВВГнг?
Нет, ПВС — это гибкий шнур, он не предназначен для стационачной прокладки в стенах.
Поможет ли установка датчика CO2 сэкономить электричество?
Да, клапан будет открываться только тогда, когда воздух действительно стал несвежим, снижая износ привода.
Нужна ли гофра внутри стены?
Желательно. Она защищает кабель от механических повреждений и воздействия щелочей в бетоне.
Безопасно ли подключать вентиляцию в ванной?
Да, но только при использовании кабеля с заземлением и установке УЗО (устройства защитного отключения).
