Монтаж электрической части водяного теплого пола

Монтаж электрической части водяного теплого пола выполняется сразу после установки всей гидравлики, но строго до начала чистовой отделки. Эта задача требует базовых знаний электротехники и занимает обычно от одного до двух рабочих дней. Правильное подключение коллектора водяного теплого пола гарантирует, что каждый контур будет прогреваться равномерно и безопасно. Теперь разберем все детали процесса.

Оценка сложности и сроки

Работа считается средней по сложности. Главное здесь — не запутаться в проводах и правильно распределить фазы. Я рекомендую выделить на всё около двух суток, чтобы не спешить с соединениями. Монтаж проводят, когда трубы уже зафиксированы, а смесительный узел стоит на своем месте. Важно успеть всё сделать до того, как стены заштукатурят или положат финишное покрытие.

Я однажды видел, как мастер проложил кабель прямо по стяжке без гофры. Через год кабель перетерся о бетонный край, и пришлось вскрывать пол. Никогда так не делайте, используйте только защитные трубки.

Перечень необходимых комплектующих

Для качественного монтажа понадобится определенный набор материалов. Я всегда использую кабель с индексом «нг», так как он не поддерживает горение.

• Кабель ВВГнг 3х1.5 (основная силовая линия)
• Сервоприводы для контуров (согласно количеству петель)
• Блок питания или многоканальный контроллер
• Комнатные термостаты (по количеству зон)
• Гофрированная труба ПВХ (для защиты кабеля)
• Клеммные колодки и соединители
• Кабельные стяжки нейлоновые
• Наконечники для обжима проводов (НШВИ)

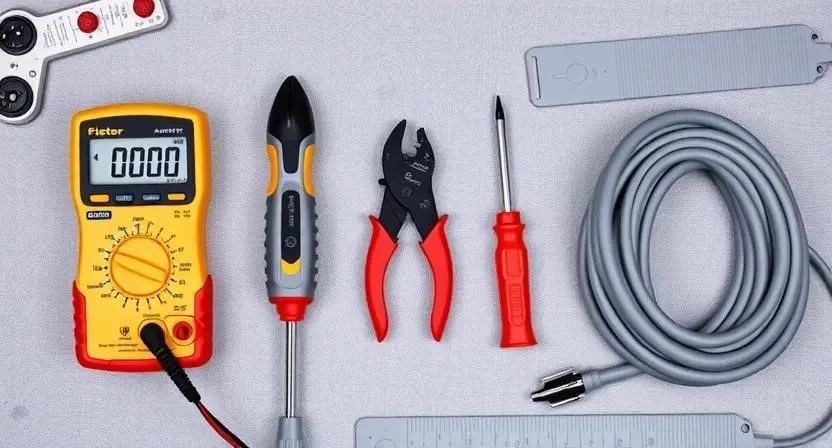

Инструментальный набор

Без правильного инструмента работа превратится в мучение. Стриппер позволяет снять изоляцию, не повреждая жилу, что критично для тонких проводов автоматики.

1. Стриппер — для быстрой и чистой зачистки кабеля.
2. Мультиметр — проверка напряжения и прозвонка цепей.
3. Набор отверток (шлиц и крест) — затяжка клемм.
4. Перфоратор — крепление гофры и коробок к стене.
5. Кусачки/бокорезы — обрезка лишних хвостов провода.
6. Уровень — установка контроллера строго по горизонтали.
7. Диэлектрические перчатки — безопасность при работе с током.

Организация рабочего пространства

Сначала обеспечьте свободный доступ к коллекторному шкафу. Уберите все лишние вещи, чтобы не спотыкаться. Я считаю важным организовать хорошее освещение, так как внутри шкафа обычно темно, а ошибка в цвете провода может стоить много времени. Защитите пол пленкой, если вокруг есть чистовые поверхности. Весь строительный мусор выносите сразу, чтобы пыль не попала в механизмы сервоприводов.

Разметка и монтажные работы

Правильно разметьте трассы прокладки кабеля от щитка до коллектора и от коллектора к комнатам. Используйте монтажные кольца для фиксации гофры к стене. Проверьте, насколько надежно закреплен сам коллектор — он не должен вибрировать. Очистите всю зону от бетонной пыли с помощью пылесоса. Это нужно, чтобы пыль не попала в клеммники и не вызвала окисление контактов в будущем.

Технология подключения по этапам

Работа выполняется последовательно. Я всегда использую маркировку каждого провода, чтобы не перепутать комнаты при подключении к контроллеру.

1. Прокладка силового кабеля (2 часа). Тянем ВВГнг от электрощитка к шкафу с коллектором в гофре.

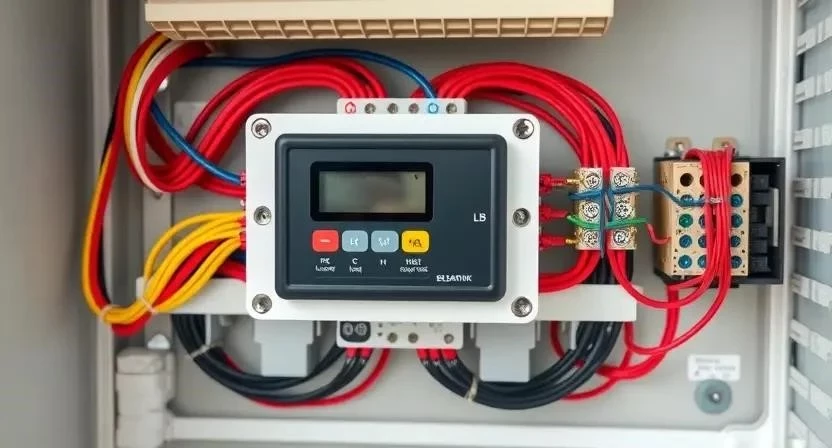

2. Установка контроллера (1 час). Монтируем блок управления на DIN-рейку или стенку шкафа.

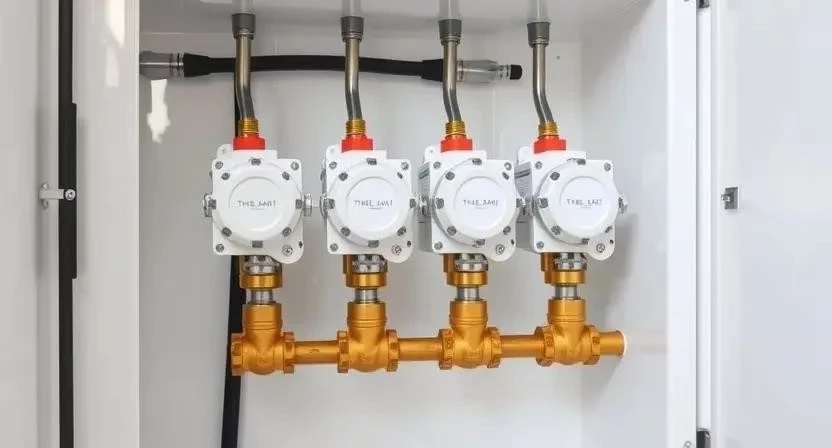

3. Монтаж сервоприводов (2 часа). Накручиваем приводы на штоки клапанов. Я всегда проверяю, плотно ли сел сервопривод на клапан, иначе он будет гудеть, но не откроет поток воды.
4. Подключение приводов (3 часа). Соединяем сервоприводы с контроллером параллельно. Используем клеммники для удобства.
5. Линии к термостатам (4 часа). Прокладываем кабели от каждой комнаты к общему блоку управления.
6. Монтаж датчиков (2 часа). Подключаем температурные датчики в соответствующих зонах.
7. Питание и заземление (1 час). Подводим фазу, ноль и обязательно заземляющий провод к корпусу и БП.
8. Настройка (2 часа). Выставляем параметры температуры и гистерезис в меню контроллера.
9. Проверка соединений (1 час). Протягиваем все винты в клеммах.
10. Тестовый запуск (2 часа). Включаем систему и проверяем открытие каждого клапана по очереди.

Помните о безопасности. Работайте только при отключенном напряжении. Обязательно используйте респиратор при сверлении бетона. Проветривайте помещение, если используете химические герметики для заделки отверстий.

Технические особенности и стандарты

Соблюдайте температурный режим: электроника не любит перегрева. Все соединения в зонах возможного конденсата должны иметь степень защиты не ниже IP44. Сечение провода 1.5 мм2 достаточно для большинства систем. Обратите внимание на вольтаж: большинство сервоприводов работают от 24В, поэтому блок питания должен строго соответствовать этому напряжению. Несовместимость приведет к мгновенному сгоранию катушки привода.

Разбор типичных промахов

Самая грубая ошибка — отсутствие заземления. Это может привести к пробою на трубы. Новички часто используют слишком тонкие провода (например, телефонный кабель), из-за чего возникают потери напряжения. Перепутывание фазы и нуля в термостатах может привести к тому, что привод будет работать некорректно. Также часто выбирают блок питания «впритык». Я заметил, что дешевые БП перегреваются при работе всех контуров сразу, поэтому я всегда беру запас по мощности в 30%.

Смета и финансовые расчеты

Стоимость зависит от количества зон и бренда автоматики. Ниже приведена примерная таблица расходов.

Эксплуатация и обслуживание

После первого месяца работы обязательно проверьте затяжку всех клемм. Из-за температурных расширений провода могут немного «поплыть». Контролируйте температуру корпуса контроллера — он не должен быть обжигающим. Срок службы качественных сервоприводов составляет 10-15 лет. Включайте систему постепенно, чтобы избежать гидроударов и резких скачков напряжения в сети.

Современные альтернативы и модификации

Если не хочется штробить стены под провода к термостатам, рассмотрите другие варианты.

• Беспроводные термостаты с радиоканалом.
• Интеграция в умный дом через протокол Zigbee.
• Управление через Wi-Fi с мобильного приложения.
• Использование нормально-закрытых приводов (NC) для безопасности.
• Нормально-открытые приводы (NO) для систем с естественной циркуляцией.
• Установка многозонных контроллеров с общим управлением.
• Использование выносных датчиков температуры пола.

Часто задаваемые вопросы

Можно ли использовать одножильный кабель?
Не рекомендую. Он более хрупкий при изгибах в шкафу. Лучше брать многожильный с обжимом наконечниками.

Какое напряжение должно быть на сервоприводах?
Стандарт — 24В переменного или постоянного тока, в зависимости от модели. Всегда сверяйте с паспортом устройства.

Что делать, если один контур не греется?
Проверьте мультиметром подачу напряжения на соответствующий привод. Если ток есть, а шток не открылся — привод под замену.

Нужен ли отдельный автомат в щитке?
Да, желательно поставить отдельный автомат на 6А или 10А для всей системы автоматики пола.

Как подобрать мощность блока питания?
Сложите потребление всех сервоприводов и добавьте 30% запаса на пусковые токи.

Можно ли ставить термостат в ванной?
Можно, но только модель с влагозащитой (IP44 и выше) и вне зоны прямого попадания брызг.

Чем заменить гофру?
Можно использовать ПНД-трубу, но она менее гибкая и сложнее в монтаже внутри шкафа.

Как проверить работоспособность привода мультиметром?
Переключите прибор в режим измерения сопротивления. Замерьте контакты привода: бесконечность или обрыв означают поломку катушки.
