Монтаж электрики для бассейна требует строгого соблюдения норм безопасности из-за высокого риска поражения током в водной среде. Сложность таких работ оценивается как высокая, а стоимость материалов и услуг может варьироваться от 50 до 150 тысяч рублей. Обычно процесс занимает от 7 до 12 рабочих дней. Правильная электрика бассейна в частном доме гарантирует спокойный отдых всей семье.
Основы и подготовка к работе
Перед началом монтажа я всегда провожу детальную оценку сложности объекта. Работа во влажных зонах регулируется строгими нормами ПУЭ, которые запрещают любые отклонения от стандартов. Для таких задач необходимы навыки профессионального электромонтажника, так как ошибка в заземлении или выборе защиты может стать фатальной. В среднем на планирование и расчеты уходит 1-2 дня, что позволяет избежать переделок в будущем.
Комплектующие для электромонтажа
Выбор материалов определяет долговечность всей системы. Я использую только специализированные кабели и защитную автоматику с высоким классом герметичности. Для прокладки линий идеально подходит кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение.
- Кабель ВВГнг-LS (сечение зависит от мощности оборудования).
- УЗО (устройство защитного отключения) с током утечки 10-30 мА.
- Автоматические выключатели для каждой линии.
- Герметичные распределительные коробки с IP65 и выше.
- Трубы ПНД для защиты кабеля в земле.
- Заземляющие проводники (сталь или медь).
- Трансформаторы для понижения напряжения до 12В.
- Специальные влагостойкие клеммы и коннекторы.
Расход материалов рассчитывается исходя из длины трасс и количества потребителей.
| Название материала | Характеристика | Расход (примерно) | Цена за ед. (средняя) |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Медный, негорючий | 50-100 м | 120 руб/м |
| УЗО | 16А, 30мА, тип А | 2-3 шт. | 1500 руб/шт. |
| Труба ПНД 20мм | Полиэтилен низкого давления | 30-60 м | 40 руб/м |
| Коробка герметичная | Степень защиты IP67 | 5-8 шт. | 400 руб/шт. |
| Шина заземления | Оцинкованная сталь | 1 комплект | 2000 руб/компл. |
Инструментарий мастера
Качественный инструмент ускоряет работу и исключает брак. Я не экономлю на измерительных приборах, так как точность здесь важнее всего. Если какого-то сложного оборудования нет в наличии, проще взять его в аренду на несколько дней.
| Инструмент | Назначение | Статус |
|---|---|---|
| Мультиметр | Проверка напряжения и целостности цепей | Обязательно |
| Стриппер | Быстрое и аккуратное снятие изоляции | Желательно |
| Перфоратор | Штробление и сверление отверстий | Обязательно |
| Уровень | Выравнивание щита и коробок | Обязательно |
| Обжимной инструмент | Создание надежных соединений кабелей | Обязательно |
Организация технического пространства
Для размещения насосов и фильтрации выделяется отдельное техническое помещение. Важно, чтобы оно находилось вдали от самой чаши, но имело удобный доступ для обслуживания. Я заранее прорабатываю трассировку кабельных линий, чтобы они не пересекались с водопроводом. Существующие коммуникации защищаются гофрой или металлическими кожухами во избежание механических повреждений.
Подготовка чаши и прилегающих зон

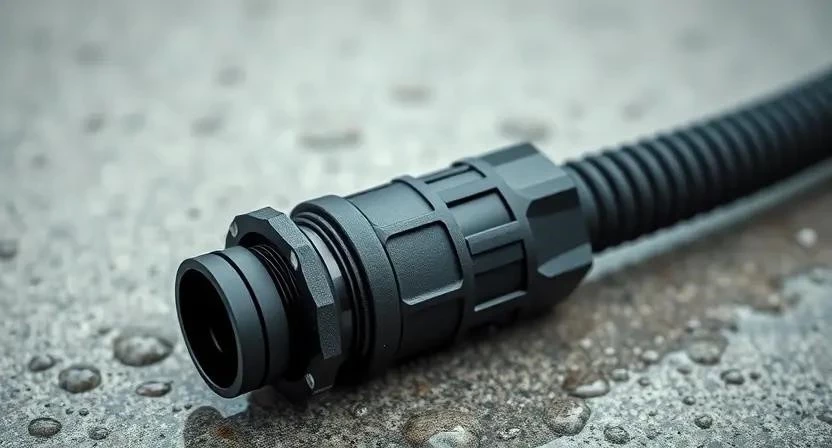

Процесс начинается со штробления стен и пола под кабельные трассы. В саму чашу бассейна устанавливаются закладные детали для освещения и датчиков. Все линии укладываются в гофрированные трубы, которые обеспечивают легкую замену кабеля в будущем. Особое внимание я уделяю проверке герметичности вводов — любая щель приведет к протечке бетона и коррозии проводов.
Из моего опыта: Однажды я столкнулся с объектом, где кабель в чашу завели без трубы. В итоге через год изоляция перетерлась о край бетона, и систему пришлось переделывать с полной разбивкой части отделки. Никогда не пренебрегайте защитными гильзами.
Порядок выполнения электромонтажных работ
Монтаж проходит в строгой последовательности. Нарушение этапов может привести к тому, что придется вскрывать уже готовые поверхности.
- Составление детальной схемы электроснабжения (4-6 часов).
- Монтаж заземляющего контура с проверкой сопротивления (1 день).

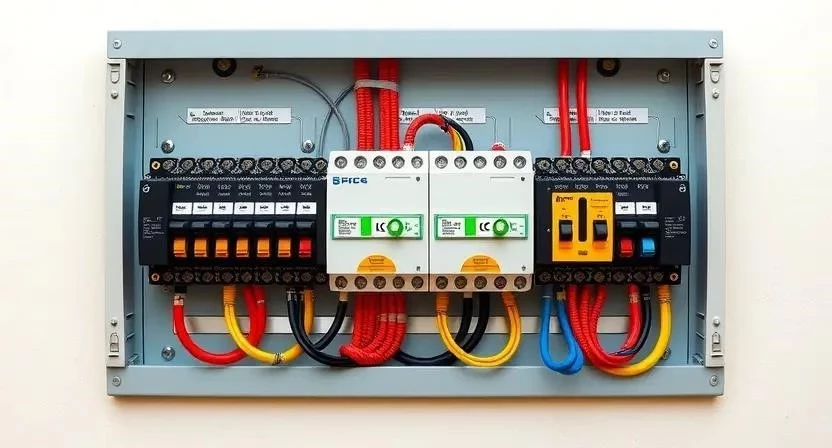

- Установка распределительного щита и монтаж УЗО (6-8 часов).
- Прокладка силовых кабелей к насосам и фильтрационным установкам (1-2 дня).

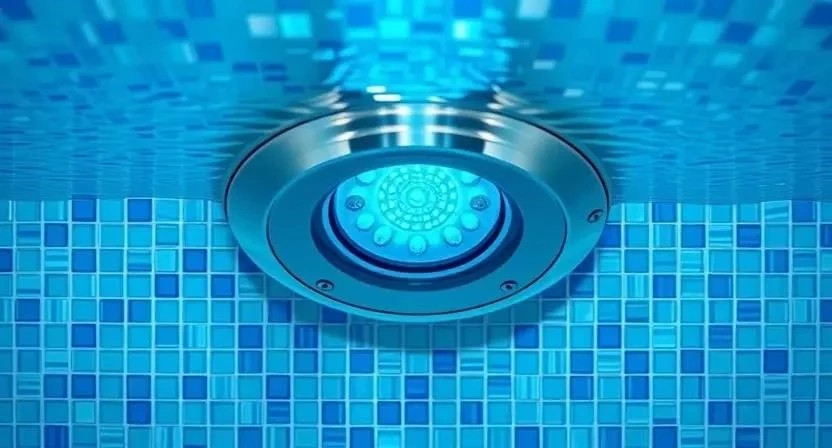

- Монтаж системы освещения и подводка кабелей к прожекторам (1 день).
- Установка трансформаторов для перевода сети на безопасные 12В (4-5 часов).
- Подключение всего оборудования к сети (1 день).
- Герметизация всех соединений, выходов и стыков (6-8 часов).
- Проверка целостности изоляции с помощью мегомметра (3-4 часа).
- Тестовый запуск системы и проверка срабатывания защиты (4-6 часов).
| Этап работ | Время | Особенности |
|---|---|---|
| Схема и расчеты | 6 часов | Учет всех мощностей |
| Заземление | 8 часов | Сварка электродов |
| Щит и УЗО | 8 часов | Маркировка групп |
| Силовые линии | 16 часов | Использование ПНД труб |
| Освещение | 8 часов | Соблюдение IP68 |
Из моего опыта: При установке УЗО я всегда нажимаю кнопку «Тест» минимум трижды. Это дает уверенность, что механизм не заклинило и защита сработает мгновенно при утечке тока.
Технические тонкости и нормы
В бассейнах выделяют три зоны безопасности. Зона 0 — это сама чаша, зона 1 — пространство непосредственно над водой, зона 2 — прилегающая территория. В каждой из них действуют свои требования к оборудованию.
- Степень защиты IP68 обязательна для всего, что находится в воде.
- Напряжение для освещения в чаше не должно превышать 12В.
- Все выключатели должны быть вынесены за пределы зоны 2.
- Температура воды влияет на сопротивление изоляции, поэтому использую только термостойкие материалы.
- Трансформаторы должны иметь гальваническую развязку.
- Кабели прокладываются с уклоном в сторону коробок, чтобы конденсат не затекал в щит.
- Использование только сертифицированных влагостойких материалов.
Типичные ошибки новичков
Многие пытаются сэкономить, что в случае с электрикой бассейна недопустимо. Я часто вижу одни и те же промахи, которые делают систему опасной.
- Отказ от УЗО или установка одного общего устройства на весь дом.
- Использование обычного кабеля (например, ПВС) вместо ВВГнг-LS.
- Отсутствие заземления в пластиковых бассейнах (заземлять нужно оборудование и металлические части).
- Размещение выключателей в пределах 1.5-2 метров от воды.
- Игнорирование герметизации кабельных вводов в чашу.
Из моего опыта: Помню, как сосед решил поставить обычный выключатель прямо у бортика бассейна. Я едва успел его остановить, объяснив, что брызги воды приведут к короткому замыканию прямо в руках купальщика.
Расчет стоимости реализации
Цена зависит от объема оборудования и сложности трасс. При самостоятельном монтаже можно сэкономить на оплате труда, но только если есть соответствующая квалификация.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, УЗО, щит) | 30 000 | 30 000 | 0 |
| Оборудование (свет, насосы) | 40 000 | 40 000 | 0 |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| Пусконаладка и тесты | 0 | 5 000 | 5 000 |
| 70 000 | 100 000 | 30 000 |
Обслуживание и уход за системой
Электрика бассейна требует регулярного контроля. Раз в месяц я рекомендую проверять срабатывание УЗО с помощью тестовой кнопки. Также необходимо осматривать герметичность соединений в техпомещении и проверять, не появились ли следы окисления на контактах. График обслуживания электроники должен включать ежегодную проверку сопротивления заземляющего контура.
Современные альтернативы и автоматизация
Сегодня можно внедрить беспроводные системы управления, которые позволяют включать фильтрацию и свет со смартфона. Модули автоматизации оптимизируют работу насосов, снижая расход электроэнергии. В плане защиты современные дифференциальные автоматы объединяют в себе функции автомата и УЗО, что экономит место в щитке и упрощает схему подключения.
Меры безопасности при монтаже
Работа с электричеством в условиях влажности требует предельной осторожности. Всегда используйте диэлектрические перчатки и защитные очки при штроблении стен. При работе с химией для герметизации обязательно проветривайте помещение. Категорически запрещено проводить любые работы по подключению при включенном питании. Если работаете на высоте (например, при монтаже освещения над бассейном), используйте устойчивые стремянки и страховочные ремни.
Часто задаваемые вопросы (FAQ)
Можно ли использовать обычный автомат вместо УЗО?
Нет, категорически нельзя. Автомат защищает только от перегрузки и короткого замыкания, а УЗО спасает жизнь человека, отключая ток при утечке, которая неизбежна во влажной среде.
Какой кабель лучше выбрать для подводки света в чашу?
Рекомендую использовать влагостойкий кабель с изоляцией из сшитого полиэтилена или специальный кабель для бассейнов, проложенный в ПНД-трубе.
Обязательно ли заземление для пластикового бассейна?
Да. Хотя сама чаша не проводит ток, заземление необходимо для насосов, трансформаторов и всей остальной электроники.
Какое напряжение безопасно для освещения бассейна?
Безопасным считается низкое напряжение 12В. Именно поэтому в схему обязательно включается понижающий трансформатор.
Где можно разместить электрощит относительно воды?
Щит должен находиться в сухом техническом помещении на расстоянии не менее 2-3 метров от края воды.
Как часто проверять систему электробезопасности?
Проверку УЗО следует проводить ежемесячно, а полный технический осмотр всех соединений — раз в год перед началом сезона.
Что делать, если УЗО постоянно выбивает?
Это сигнал о наличии утечки тока. Нужно проверить герметичность всех соединений и изоляцию кабелей. Продолжать эксплуатацию при таких симптомах опасно.
