Монтаж электрики для насосной станции требует создания отдельной линии питания, чтобы избежать перегрузки общей сети дома. Обычно такие работы занимают около одного рабочего дня, а затраты на материалы составляют от 5 до 15 тысяч рублей. Правильное подключение насосной станции в частном доме гарантирует стабильный напор воды и безопасность всех жильцов. Важно учесть пусковые токи двигателя, которые в несколько раз превышают рабочие показатели.
Особенности подготовки и расчет нагрузки
Мощность большинства бытовых насосов варьируется от 0,5 до 1,5 кВт. При расчете нагрузки я всегда закладываю запас по мощности, так как в момент старта двигатель потребляет в 3-5 раз больше тока. Это может привести к просадке напряжения в сети, если линия слишком тонкая или перегружена. Электросеть дома должна быть исправна, а заземление — соответствовать нормам ПУЭ. Временные затраты на весь процесс монтажа составят примерно 6-8 часов, включая прокладку кабеля и настройку автоматики.
Комплектация электромонтажа
Для работы потребуется качественный медный провод и защитная аппаратура. Я рекомендую использовать кабель ВВГнг-LS, так как он не поддерживает горение и безопасен для жилых помещений. Все соединения должны быть герметичными, особенно в сырых подвалах.
- Кабель ВВГнг 3х2.5 (сечение зависит от мощности)
- Автоматический выключатель (номинал подбирается по току)
- УЗО (устройство защитного отключения) на 30мА
- Заземляющий контур (стальной уголок или специальный штырь)
- Гофрированная труба ПВХ для защиты кабеля
- Влагозащищенная распределительная коробка IP65
- Клеммники WAGO или винтовые зажимы
- Изолента ПВХ и термоусадочные трубки
- Дюбель-хомуты для крепления гофры
- Маркировочные бирки для кабелей
| Материал | Количество | Расход на м.п. | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 20 м | 1 м | 120 руб. | 2400 руб. |
| УЗО 16А / 30мА | 1 шт. | 1 шт. | 1200 руб. | 1200 руб. |
| Автомат 16А | 1 шт. | 1 шт. | 450 руб. | 450 руб. |
| Гофра ПВХ 20мм | 20 м | 1 м | 35 руб. | 700 руб. |
| Коробка IP65 | 1 шт. | 1 шт. | 600 руб. | 600 руб. |

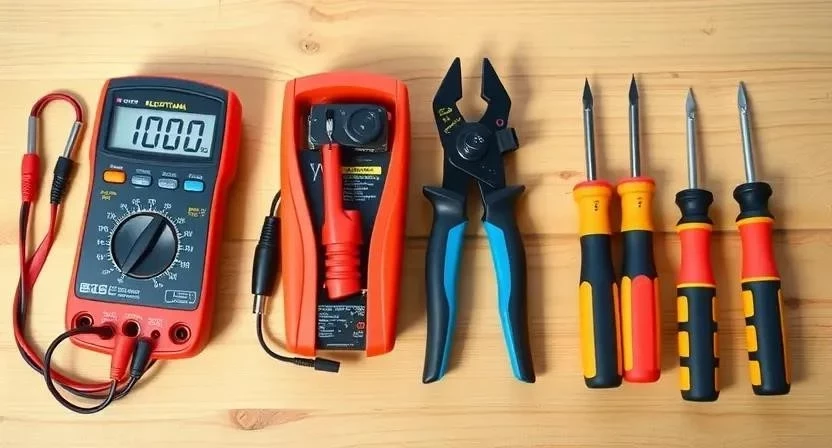

Инструментальный набор мастера
Потребуется стандартный набор электрика, но с парой важных дополнений. Без мультиметра даже не пытайтесь начинать работы, так как проверка фазы и заземления — это вопрос жизни и смерти.
- Мультиметр — для замера напряжения и прозвонки цепей
- Стриппер — чтобы быстро и аккуратно снимать изоляцию
- Набор отверток (крестовая и плоская) — для затяжки клемм
- Перфоратор — для сверления отверстий под крепления
- Кусачки/бокорезы — для обрезки кабеля
- Строительный уровень — чтобы коробки висели ровно
- Канцелярский нож — для вскрытия внешней оболочки провода
- Пассатижи — для плотного зажима контактов
Организация рабочего пространства

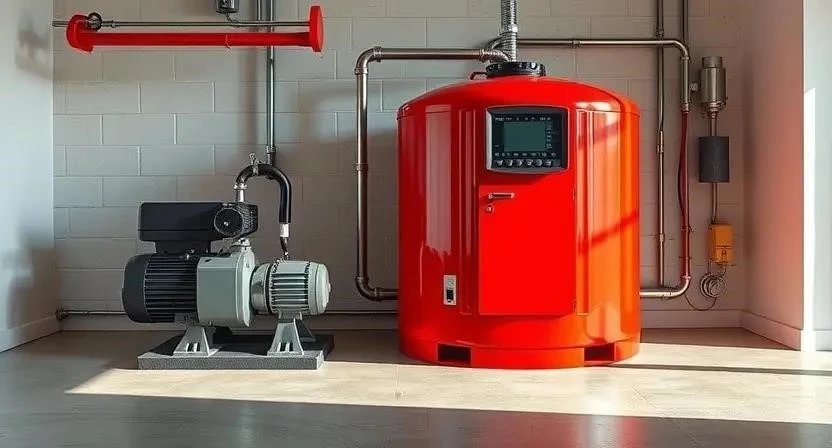

Место установки станции должно быть сухим и иметь удобный доступ для обслуживания. Я советую размещать оборудование так, чтобы до электрического щитка можно было добраться за несколько секунд. Окружающие поверхности стоит защитить от пыли пленкой, особенно если монтаж происходит в уже чистовом помещении. Обязательно обеспечьте свободный доступ к реле давления и гидроаккумулятору для последующей настройки.
Разметка и прокладка трасс
Сначала определите кратчайший путь от щитка до насоса. Сверление отверстий в стенах делайте аккуратно, используя коронки, чтобы не расколоть кирпич или бетон. Крепления для гофры устанавливайте с шагом 40-50 см, иначе труба будет провисать, что выглядит неопрятно и может привести к повреждениям. Проверка заземления выполняется до подачи питания: сопротивление контура должно быть в пределах нормы. Если заземления нет, его нужно создать, иначе корпус насоса может оказаться под напряжением.
Этапы подключения системы водоснабжения
Монтаж выполняйте строго по порядку. Помните о безопасности: все работы в щитке проводятся при полностью отключенном питании!
- Проектирование линии (30 мин). Рисую схему прокладки кабеля, чтобы не пересекаться с трубами водоснабжения.

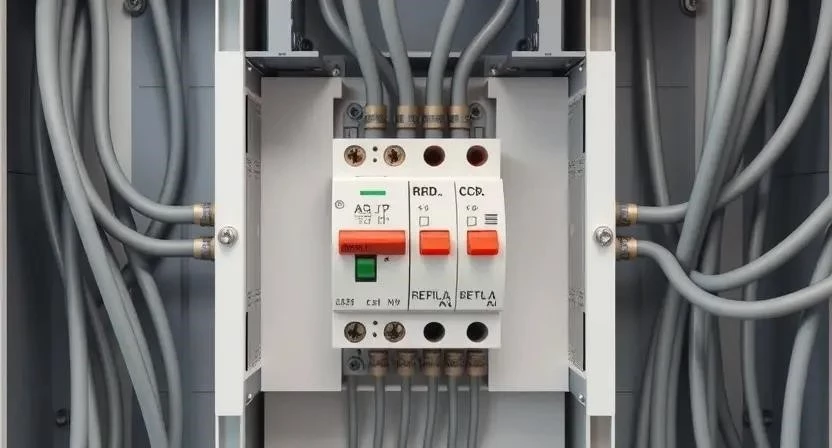

- Установка защиты (1 час). Монтирую в щиток автомат и УЗО. Сначала ставится автомат, затем УЗО, чтобы защитить и оборудование, и человека.
- Прокладка кабеля (3 часа). Затягиваю ВВГнг в гофру и фиксирую её к стенам дюбель-хомутами.

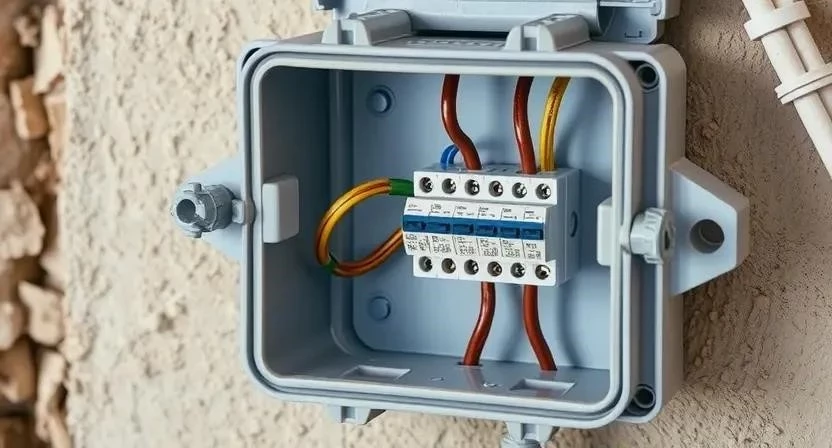

- Монтаж коробки (30 мин). Устанавливаю влагозащищенную коробку IP65 в месте разветвления питания.
- Подключение заземления (1 час). Соединяю желто-зеленый провод с заземляющим контуром дома.
- Разводка на реле давления (30 мин). Подвожу фазу и ноль к контактам реле. Я однажды перепутал фазу и ноль на реле давления, из-за чего станция стартовала с диким грохотом. Пришлось все перебирать заново, потратив лишний час.
- Подключение двигателя (30 мин). Соединяю выходы реле с клеммами двигателя насоса.
- Проверка изоляции (30 мин). Прозваниваю мультиметром все соединения на предмет короткого замыкания.
- Первый пуск (15 мин). Включаю автомат и замеряю напряжение на входе в насос.
- Настройка автоматики (1 час). Регулирую порог включения и выключения реле давления, проверяя срабатывание.
Технические тонкости и защита
Особое внимание уделите подбору сечения провода. Для насоса мощностью до 1.5 кВт достаточно 2.5 мм², но если линия длиннее 30 метров, лучше взять 4 мм², чтобы избежать падения напряжения. Влажность в подвале — главный враг контактов. Я всегда использую герметичные клеммники и дополнительно обрабатываю входы в коробки силиконовым герметиком. При температуре ниже +5°C некоторые виды изоляции становятся хрупкими, поэтому работайте аккуратно.
| Мощность насоса | Сечение кабеля (медь) | Номинал автомата | Рекомендованное УЗО |
|---|---|---|---|
| 0.5 — 0.75 кВт | 1.5 мм² | 10А | 16А / 30мА |
| 1.1 — 1.5 кВт | 2.5 мм² | 16А | 16А / 30мА |
| 1.8 — 2.2 кВт | 2.5 мм² | 20А | 25А / 30мА |
| 2.5 — 3.0 кВт | 4.0 мм² | 25А | 25А / 30мА |
| Свыше 3.0 кВт | 4.0 — 6.0 мм² | 32А | 40А / 30мА |
Типичные промахи новичков
Многие пытаются сэкономить на мелочах, что в итоге приводит к авариям. Ошибки в электрике стоят дорого, иногда — ценой всего оборудования.
- Отсутствие УЗО. В сыром помещении это недопустимо. Без него любой пробой на корпус ударит током.
- Использование тонкого кабеля. Видел я случай, когда хозяин решил сэкономить и поставил кабель 1.5 квадрата на мощный насос. Через месяц изоляция начала плавиться прямо в стене.
- Плохая герметизация. Обычная изолента в подвале отклеивается через год из-за конденсата.
- Игнорирование заземления. Подключение «на честном слове» без заземления делает станцию опасным объектом.
- Слишком мощный автомат. Если поставить автомат на 25А там, где нужен 16А, провод сгорит раньше, чем сработает защита.
Смета на электромонтажные работы
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Основные материалы | 5000 | 5000 | 0 |
| Расходники (дюбели, изолента) | 500 | 500 | 0 |
| Работа электрика | 0 | 7000 | 7000 |
| Доставка материалов | 300 | 300 | 0 |
| 5800 | 12800 | 7000 |
Техническое обслуживание системы
После завершения работ не забывайте про сервис. Раз в полгода я рекомендую проверять затяжку всех винтовых соединений в коробках и щитке, так как от вибраций насоса контакты могут ослабнуть. Проверяйте работоспособность УЗО с помощью тестовой кнопки раз в месяц. Также следите за герметичностью вводов кабеля в распределительные коробки, чтобы туда не попадала влага и пыль.
Способы модернизации электропитания
Существуют варианты, которые делают работу станции более комфортной и долговечной. Если в вашем поселке часто скачет напряжение, обычного автомата будет мало.
Стабилизаторы напряжения защищают электронику насоса от выгорания при резких скачках. Еще более продвинутый вариант — частотный преобразователь. Сам поставил частотный преобразователь в прошлом году. Теперь вода течет ровным потоком, а не рывками, и насос служит дольше. Также можно установить ИБП (бесперебойник), чтобы вода в кране оставалась даже при отключении электричества на линии.
| Параметр проверки | Метод контроля | Ожидаемый результат | Статус (ОК/Нет) |
|---|---|---|---|
| Напряжение сети | Мультиметр | 220В ± 10% | |
| Цепь заземления | Прозвонка | Отсутствие разрыва | |
| Срабатывание УЗО | Кнопка «Тест» | Мгновенное отключение | |
| Изоляция кабеля | Визуальный осмотр | Целостность оболочки | |
| Затяжка клемм | Ручная проверка | Жесткая фиксация |
Ответы на частые вопросы
Можно ли подключать насос без заземления?
Категорически нет. Корпус насоса металлический, и при любом повреждении обмотки он окажется под напряжением. Это смертельно опасно.
Какой автомат выбрать для насоса 1.1 кВт?
Оптимально подойдет автомат на 16А с характеристикой «C». Он выдержит пусковой ток и защитит линию от перегрузки.
Нужно ли ставить отдельный стабилизатор?
Если напряжение в сети часто падает ниже 200В или поднимается выше 240В, то стабилизатор обязателен, иначе двигатель быстро перегреется и сгорит.
Можно ли использовать обычный ПВС вместо ВВГнг?
Я не рекомендую. ПВС — это гибкий шнур, он не предназначен для стационарной прокладки в стенах и гофре, его изоляция быстрее разрушается.
Что делать, если УЗО постоянно выбивает?
Это признак утечки тока. Скорее всего, либо повреждена изоляция кабеля, либо в двигателе насоса начался пробой на корпус. Нужно срочно искать место утечки.
Можно ли объединить линию насоса с освещением подвала?
Не стоит. Пусковой ток насоса может вызывать мерцание ламп, а авария в освещении может оставить вас в темноте при необходимости срочно выключить насос.
Как часто нужно проверять контакты?
Раз в 6 месяцев. Вибрации от работы гидроаккумулятора и насоса передаются на крепления, что может привести к ослаблению зажимов.
Поможет ли установка конденсатора при плохом питании?
В некоторых случаях пусковой конденсатор облегчает старт, но полноценно проблему перепада напряжения он не решает — тут поможет только стабилизатор.
