Интеграция автоматизации в жилое пространство требует точного расчета каждой линии питания. Обычно такая работа занимает от недели до месяца в зависимости от масштаба объекта. Стоимость реализации сильно зависит от выбранного протокола связи и количества датчиков. Правильный умный дом электрика подразумевает полную переделку щитка и кабельных трасс еще на этапе черновых работ. Без этого полноценная автоматизация превратится в набор разрозненных гаджетов, работающих нестабильно.
Базовая подготовка к автоматизации
Я всегда начинаю с оценки сложности проекта, так как ошибки в проектировании стоят дорого. Для работы потребуются базовые знания электротехники и понимание сетевых протоколов. Важно помнить, что все основные решения принимаются до начала отделочных работ. Если стены уже заштукатурены, стоимость монтажа вырастет в разы из-за необходимости повторного штробления. Срок реализации системы в среднем доме составляет от 7 до 30 дней.
Перечень комплектующих
Для качественного монтажа я подбираю материалы с запасом по мощности и надежности. Основной упор делается на кабельную группу и исполнительные механизмы.
- Силовой кабель ВВГнг-LS (сечение 2.5 мм² для розеток, 1.5 мм² для света)
- Кабель «витая пара» Cat 5e или Cat 6 для передачи данных
- Центральный контроллер (хаб) системы
- Исполнительные реле для управления нагрузкой
- Датчики движения и присутствия
- Датчики протечки воды (для мокрых зон)
- Датчики температуры и влажности
- Умные выключатели с поддержкой нейтрали
- Глубокие подрозетники (60 мм)
- Щитовое оборудование (автоматы, УЗО, шины)
При расчете на площадь 100 м² я закладываю примерно 400-600 метров силового кабеля и 200-300 метров витой пары. Конкретные цифры зависят от количества сценариев освещения.
Таблица 1. Материалы для автоматизации: расход и стоимость
| Материал | Средний расход на 100 м² | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 300 м | 80 руб/м | 24 000 руб |
| Витая пара Cat 6 | 200 м | 45 руб/м | 9 000 руб |
| Контроллер (Hub) | 1 шт | 12 000 руб | 12 000 руб |
| Умное реле | 15 шт | 1 200 руб | 18 000 руб |
| Датчики (разные) | 10 шт | 1 500 руб | 15 000 руб |

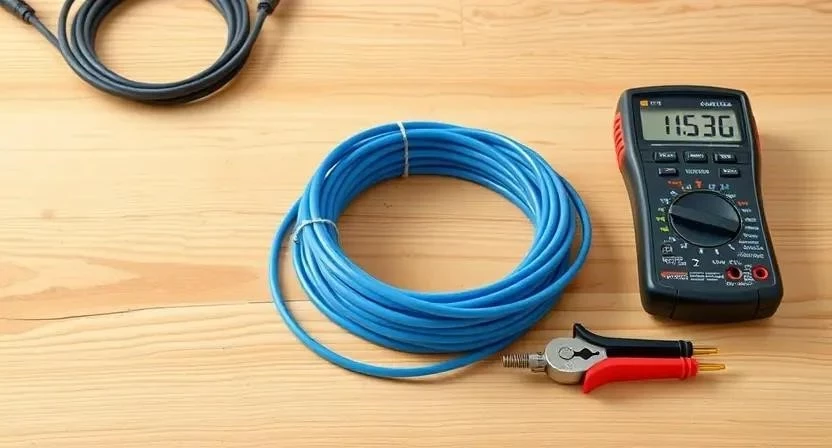

Инструментарий для монтажа
Правильный инструмент ускоряет процесс и гарантирует надежность соединений. Я не рекомендую экономить на стриппере, так как повреждение жилы кабеля может привести к сбоям в работе датчиков.
- Стриппер для зачистки изоляции
- Обжимной инструмент (кримпер) для витой пары
- Мультиметр для проверки цепей и напряжения
- Шуруповерт с набором бит
- Перфоратор для установки подрозетников
- Штроборез с пылесосом
- Индикаторная отвертка
- Ноутбук для программирования логики
Таблица 2. Инструменты для электрики и настройки
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Штроборез | Создание каналов в стенах | Обязательно | 15 000 руб |
| Мультиметр | Диагностика сети | Обязательно | 3 000 руб |
| Стриппер | Быстрая зачистка проводов | Желательно | 1 500 руб |
| Ноутбук | Настройка ПО и сценариев | Обязательно | 40 000 руб |
| Перфоратор | Бурение отверстий | Обязательно | 7 000 руб |
Подготовка помещения и поверхностей
Работа начинается с полной очистки стен от мебели и лишних предметов. Я всегда накрываю чистовые полы плотной пленкой, чтобы бетонная пыль не въелась в покрытие. На этом этапе происходит детальная разметка мест установки всех пультов управления и датчиков. Особое внимание уделяю месту под электрощит — он должен быть расширенным, чтобы поместились модули автоматизации и контроллеры.
Затем я приступаю к разметке трасс прокладки кабелей. Линии должны быть строго вертикальными или горизонтальными. Штробление выполняю согласно проекту, стараясь не нарушать целостность несущих конструкций. Для размещения умных модулей я использую только глубокие подрозетники. Обычные коробки слишком малы, в них реле просто не поместится, а сжатый кабель может перегреться.
Из своего опыта: однажды я установил стандартный подрозетник под умный выключатель. В итоге пришлось вырезать кусок стены в чистовой отделке, чтобы добавить места для провода нейтрали. Теперь я ставлю глубокие коробки везде, даже там, где по проекту они не нужны.
Технология монтажа и настройки
Процесс интеграции системы разбит на четкие этапы. Важно соблюдать последовательность, чтобы не переделывать работу.
- Разработка схемы и сценариев (2-3 дня). Определение всех зон освещения и функций.
- Прокладка силовых и сигнальных кабелей (3-5 дней). Монтаж витой пары к каждой точке.

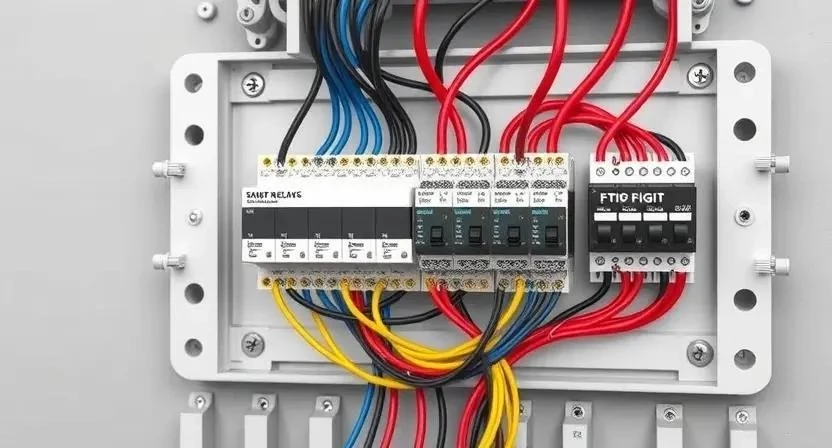

- Сборка щита автоматизации (2 дня). Установка автоматов, реле и главного сервера.
- Установка датчиков и исполнительных устройств (2 дня). Фиксация в подрозетниках.
- Подключение контроллера (1 день). Подача питания и первичный запуск.
- Настройка сетевого оборудования (1 день). Расстановка роутеров для покрытия Wi-Fi.
- Программирование логики и сценариев (2-4 дня). Создание правил «если-то».
- Тестирование системы под нагрузкой (1 день). Проверка всех групп света и розеток.
- Настройка мобильного приложения (1 день). Создание профилей пользователей.
- Финальная отладка (1-2 дня). Устранение мелких багов в работе сценариев.
Таблица 3. План-график реализации проекта
| Этап | Срок | Особенности | Результат |
|---|---|---|---|
| Проектирование | 3 дня | Согласование сценариев | Схема расстановки |
| Черновой монтаж | 7 дней | Штробление, прокладка | Проложенный кабель |
| Сборка щита | 2 дня | Маркировка проводов | Готовый электрощит |
| Пусконаладка | 5 дней | Прошивка, тесты | Работающая логика |
| Сдача объекта | 2 дня | Обучение владельца | Инструкция и доступ |
Технические нюансы и безопасность
При работе с электроникой я строго слежу за температурным режимом в щитовой. Перегрев контроллера ведет к зависаниям системы. Обязательно обеспечиваю стабильное покрытие Wi-Fi во всех комнатах, используя Mesh-системы. Критически важный момент — наличие нейтрального провода в каждом подрозетнике. Без него большинство умных выключателей просто не будут работать.
В плане совместимости я рекомендую выбирать один основной протокол. Zigbee отлично подходит для датчиков, Z-Wave — для надежных реле, а KNX — для премиальных проводных систем. Смешивание слишком разных брендов часто приводит к конфликтам в приложении.
Меры безопасности:
— Работа только при отключенном напряжении.
— Использование диэлектрических перчаток и защитных очков при штроблении.
— Обязательная установка УЗО на все влажные зоны.
— Проветривание помещения при работе с герметиками и пеной.
— Проверка всех соединений на затяжку, чтобы избежать искрения.
Типичные ошибки новичков
Многие пытаются сэкономить, что в итоге приводит к переделкам. Я выделил основные промахи, которые встречал на объектах.
- Экономия на сечении кабеля. Тонкий провод греется при больших нагрузках.
- Отсутствие доступа к сервисным лючкам. Невозможно заменить сгоревший модуль без демонтажа стены.
- Монтаж беспроводных датчиков за металлическими перегородками или зеркалами. Сигнал просто не проходит.
- Игнорирование резервного питания. При отключении света «умный» дом становится «глухим».
- Отсутствие маркировки кабелей в щите. Поиск нужного провода превращается в лотерею.
Пример из практики: клиент решил сэкономить и поставил дешевые китайские датчики за гипсокартон с армирующей сеткой. В итоге связь обрывалась каждые два часа. Мне пришлось переносить их в доступные места, что испортило отделку.
Экономика проекта
Стоимость системы складывается из цены оборудования и оплаты работы мастера. Самостоятельный монтаж позволяет сэкономить на услугах интегратора, но требует времени и знаний. Я считаю, что экономия на работе оправдана только в части прокладки кабеля, а настройку логики лучше доверить профи.
Таблица 4. Сводная смета расходов (ориентировочно)
| Статья расходов | Своими руками | С мастером | Экономия/Разница |
|---|---|---|---|
| Материалы и оборудование | 60 000 руб | 60 000 руб | 0 руб |
| Монтаж и прокладка | 0 руб | 30 000 руб | 30 000 руб |
| Настройка и программирование | 0 руб | 15 000 руб | 15 000 руб |
| 60 000 руб | 105 000 руб | 45 000 руб |
Окупаемость системы за счет энергосбережения (умный свет, терморегуляторы) обычно наступает через 3-5 лет эксплуатации.
Эксплуатация и уход
После запуска система требует минимального, но регулярного внимания. Я рекомендую раз в полгода обновлять программное обеспечение контроллера и всех модулей. Важно проверять затяжку контактов в электрощите, так как от вибраций или перепадов температур они могут ослабнуть. В беспроводных датчиках батарейки живут от года до трех лет — их нужно менять до того, как придет уведомление о разряде. Также не забывайте очищать сенсоры от пыли с помощью сжатого воздуха, чтобы избежать ложных срабатываний.
Сравнение технологических решений
Выбор между проводными и беспроводными системами зависит от стадии ремонта и бюджета. Проводные решения (например, KNX) — это эталон надежности. Они не зависят от Wi-Fi и работают десятилетиями, но стоят дорого и требуют сложного проектирования. Беспроводные варианты (Xiaomi, Aqara, Apple HomeKit) идеальны для квартир с готовой отделкой. Их можно установить за пару дней, но они чувствительны к помехам и требуют замены батареек.
Я заметил, что оптимальный вариант — гибридная схема. Силовое освещение и отопление делаю на проводах, а датчики протечки и температуры ставлю беспроводные. Это дает баланс между надежностью и гибкостью.
Ответы на частые вопросы
Как работает умный дом при отключении интернета?
Если используется локальный контроллер (хаб), все базовые сценарии продолжат работать. Вы потеряете только удаленный доступ через приложение и голосовое управление через облако.
Можно ли добавить функции в готовую отделку?
Да, с помощью беспроводных протоколов Zigbee или Wi-Fi. Можно заменить обычные выключатели на умные или добавить датчики на двусторонний скотч.
Сколько стоит обслуживание?
Если система настроена правильно, затраты минимальны — только замена батареек и оплата интернета. Профессиональный аудит системы раз в год стоит около 5-10 тысяч рублей.
Какой протокол надежнее?
Самым надежным считается KNX (проводной). Среди беспроводных лидером по стабильности является Zigbee благодаря созданию ячеистой сети (mesh).
Как защитить систему от взлома?
Используйте сложные пароли, двухфакторную аутентификацию и отдельную VLAN-сеть для устройств умного дома, чтобы они были изолированы от вашего основного компьютера.
