Монтаж электрики в срубе или брусе требует предельной осторожности из-за высокой горючести дерева. Ошибка в расчетах или плохой контакт могут привести к пожару за считанные минуты. В среднем стоимость материалов для среднего дома обходится в 40 000–120 000 рублей, а время выполнения работ занимает от 10 до 20 дней. Правильная электропроводка в деревянном доме исключает прямой контакт кабеля с горючими поверхностями и предусматривает многоуровневую защиту. Грамотный подход к проектированию гарантирует долговечность всей системы.
Подготовка к электромонтажным работам
Я всегда начинаю с изучения ПУЭ, СНиП и ГОСТ, так как любые отступления в деревянном строении недопустимы. Оценка сложности работ зависит от типа дома: в срубе нужно учитывать усадку, в каркасном — доступ к полостям. Для реализации проекта потребуются навыки работы с электроинструментом и базовые знания схемотехники. Проектирование включает создание карты всех точек потребления и расчет суммарной нагрузки на сеть.
Выбор материалов и комплектующих

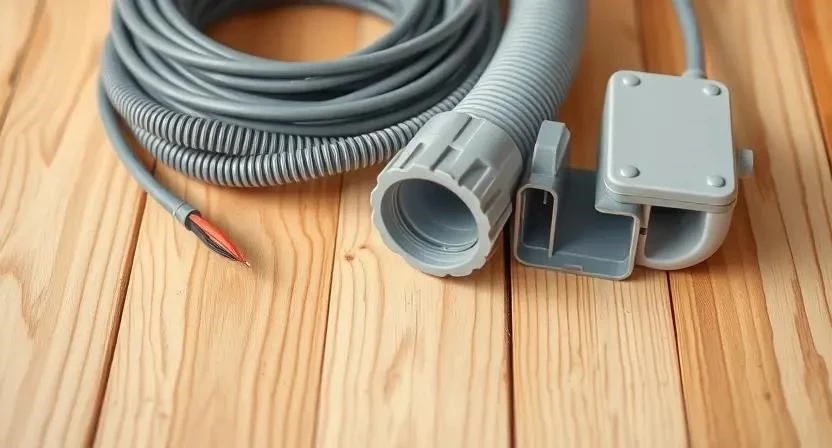

Для обеспечения безопасности я использую только негорючие кабели с индексом нг-LS. Это значит, что при нагреве они не поддерживают горение и выделяют минимум дыма. Защитные элементы предотвращают механические повреждения и воздействие грызунов.
- Кабель ВВГнг-LS (сечения 1.5, 2.5, 4 мм²).
- ПВХ-гофра (негорючая).
- Металлорукав (для зон с повышенным риском).
- Кабель-каналы из самозатухающего пластика.
- Подрозетники для деревянных стен.
- Автоматические выключатели разной номинальности.
- УЗО и дифавтоматы для защиты от утечек тока.
- Распределительные коробки с высокой степенью защиты.
- Заземляющие стержни и медный провод.
Ниже представлены основные материалы с их характеристиками.
| Материал | Характеристика | Расход (примерно) | Цена за ед. (руб) |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Медный, негорючий | 100-200 м | 80-120 / м |
| Гофра ПВХ 20 мм | Огнестойкая | 100-150 м | 25-40 / м |
| Дифавтомат | Защита от КЗ и утечки | 4-8 шт | 800-1500 / шт |
| Подрозетник | Пластик, монтажный | 15-30 шт | 40-70 / шт |
| Металлорукав | Оцинкованная сталь | 20-50 м | 60-110 / м |

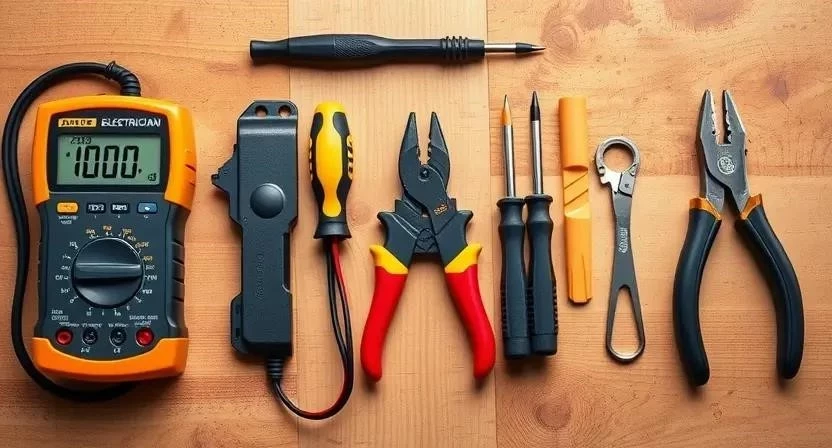

Инструментарий для мастера
Правильный инструмент ускоряет процесс и повышает качество соединений. Некоторые позиции, например штроборез, выгоднее взять в аренду, если работа разовая. Для мелких операций достаточно стандартного набора электрика.
| Инструмент | Назначение | Статус | Примерная цена (руб) |
|---|---|---|---|
| Штроборез | Создание каналов в стенах | Желательно | 5000-12000 |
| Перфоратор | Сверление отверстий | Обязательно | 4000-15000 |
| Мультиметр | Проверка напряжения и цепи | Обязательно | 1500-5000 |
| Стриппер | Снятие изоляции с провода | Желательно | 800-2000 |
| Индикаторная отвертка | Поиск фазы | Обязательно | 200-500 |
| Обжимной инструмент | Монтаж гильз и наконечников | Обязательно | 1000-3000 |
| Уровень и рулетка | Разметка и выравнивание | Обязательно | 1000-2000 |
Подготовка помещения и поверхностей
Сначала я полностью освобождаю пространство от мебели и лишних вещей. Все деревянные конструкции, которые могут быть повреждены, закрываю защитной пленкой. После этого приступаю к уборке строительного мусора, чтобы пыль не мешала разметке.
Разметка трасс выполняется с учетом кратчайшего пути к потребителям. Я отмечаю места для розеток, выключателей и электрощитка с помощью карандаша. В зонах скрытого монтажа выполняю сверление отверстий и штробление. Важно делать штробы минимальной глубины, чтобы не ослабить несущие элементы стены.
Пошаговый процесс монтажа электропроводки
- Разработка схемы с учетом всех нагрузок (4-6 часов).
- Расчет сечения кабеля под каждую группу потребителей (2 часа).
- Выбор типа проводки: открытая или скрытая (1 час).
- Монтаж гофры, кабель-каналов или труб по всей трассе (16-24 часа).
- Прокладка кабелей согласно схеме и нормам ПУЭ (20-30 часов).
- Установка подрозетников и распределительных коробок (8-12 часов).
- Подключение розеток, выключателей и осветительных приборов (12-16 часов).

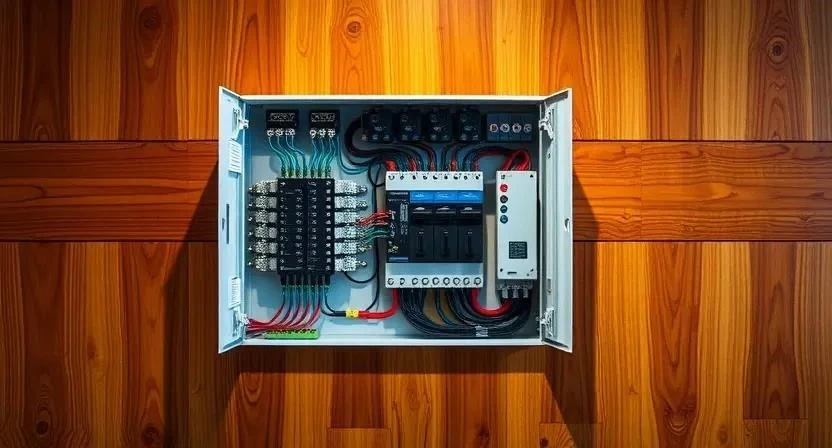

- Сборка электрощитка: установка автоматов и УЗО (8-10 часов).
- Монтаж контура заземления и уравнивание потенциалов (6-8 часов).
- Финальная проверка системы мультиметром и под нагрузкой (4 часа).
Пример из опыта: Однажды я забыл предусмотреть розетку в кладовой при планировании схемы. Пришлось переделывать часть трассы, что добавило лишний день работы. Теперь я всегда перепроверяю проект вместе с заказчиком перед закупкой кабеля.
Технологические нюансы и безопасность
Соблюдение ПУЭ и СНиП в деревянном доме — это вопрос выживания. Я категорически не рекомендую использовать скрутки. Только сварка, опрессовка гильзами или качественные клеммники (Wago). Для защиты от грызунов в местах ввода кабеля использую металлорукав.
Учитывайте температурное расширение дерева. Кабель не должен быть натянут как струна, оставляйте небольшой запас в коробках. Обязательно устанавливайте УЗО на «мокрые» зоны и дифавтоматы на общие линии. Заземление реализуется через контур из стальных уголков или специальных стержней, забитых в грунт.
Пример из опыта: В одном из домов я заметил, что мыши начали грызть ПВХ-гофру в подполе. Решением стала замена гофры на стальной металлорукав в этой зоне. Теперь сеть в полной безопасности.
Типичные ошибки новичков
Многие пытаются сэкономить на сечении кабеля, используя 1.5 мм² там, где нужна мощность (например, для электроплиты). Это ведет к перегреву изоляции и пожару. Также часто забывают про заземление, полагаясь на «старый метод» с батареей, что смертельно опасно.
- Использование кабеля без индекса нг-LS.
- Отсутствие УЗО в цепях розеток.
- Прямой контакт провода с деревом без защиты.
- Плохой зажим проводов в клеммах.
- Перегрузка одной линии слишком большим количеством приборов.
Расчет стоимости электромонтажа
| Статья расходов | Количество (среднее) | Цена за ед. (руб) | |
|---|---|---|---|
| Материалы (кабель, гофра, щит) | Комплект | 60 000 | 60 000 |
| Работа мастера (монтаж) | 100 м² | 500 / м² | 50 000 |
| Сборка щитка | 1 шт | 10 000 | 10 000 |
| Контур заземления | 1 шт | 7 000 | 7 000 |
| ИТОГО | — | — | 127 000 |
Если делать всё своими руками, затраты составят только стоимость материалов (около 60 000–80 000 руб), что дает экономию примерно в 50-70 тысяч рублей.
Эксплуатация и уход за сетью
После завершения работ я рекомендую раз в год проводить ревизию электрощитка. Контакты в автоматах имеют свойство ослабевать из-за вибраций и температурных перепадов — их нужно подтягивать. Следите за тем, чтобы не перегружать сеть дешевыми китайскими удлинителями. Если планируете добавить мощный прибор (кондиционер, бойлер), лучше проложить отдельную линию от щитка.
Альтернативные способы прокладки

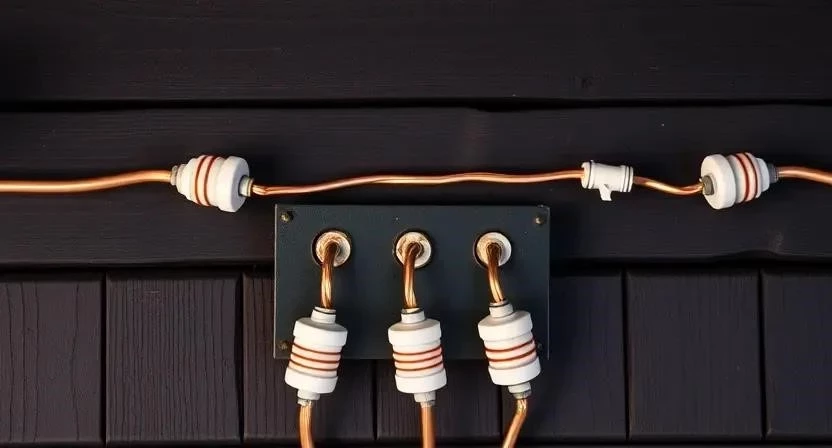

Помимо стандартного монтажа, существует ретро-проводка на керамических изоляторах. Она выглядит эстетично в интерьере сруба, но стоит значительно дороже. Также применяется прокладка в жестких ПВХ-трубах, что максимально защищает кабель.
Пример из опыта: Я монтировал ретро-проводку в гостевом доме. Визуально это смотрелось потрясающе, но времени на установку каждого изолятора ушло в три раза больше, чем при работе с гофрой.
| Критерий | Открытая проводка | Скрытая проводка |
|---|---|---|
| Безопасность | Высокая (легкий доступ) | Средняя (сложнее найти утечку) |
| Эстетика | Зависит от стиля (ретро/гофра) | Идеальная (не видно) |
| Стоимость | Средняя | Высокая (из-за штробления) |
| Монтаж | Быстрый | Трудоемкий |
| Ремонтопригодность | Легко заменить участок | Сложно (требуется разбор стен) |
Часто задаваемые вопросы (FAQ)
Можно ли использовать обычный кабель для проводки в деревянном доме?
Нет, только негорючий кабель с маркировкой нг-LS. Обычный ПВХ-кабель при коротком замыкании может стать причиной быстрого распространения огня.
Обязательно ли устанавливать УЗО и дифавтоматы?
Да, это обязательно. УЗО защищает людей от удара током при утечке, а дифавтомат совмещает функции защиты от перегрузки и утечки.
Что такое контур заземления и как его сделать?
Это система электродов (стержней), вбитых в землю. Она отводит опасный ток в почву. Делается путем забивки стальных стержней и соединения их медным проводом с шиной заземления в щитке.
Какие требования ПУЭ самые важные для деревянного дома?
Запрет на прямой контакт токоведущих частей с деревом, обязательное использование защитных труб/гофры и наличие автоматической защиты каждой линии.
Как правильно рассчитать сечение кабеля?
Исходите из мощности приборов. Для освещения достаточно 1.5 мм², для стандартных розеток — 2.5 мм², для мощных плит и котлов — от 4 мм² и выше.
В чем разница между открытой и скрытой проводкой?
Открытая идет по поверхности в гофре или на изоляторах. Скрытая прячется внутри стен. В деревянных домах открытый монтаж считается более безопасным и практичным.
Как избежать пожара из-за электропроводки?
Использовать качественные материалы, избегать скруток, установить УЗО и регулярно проверять затяжку контактов в щитке.
Нужен ли профессиональный электрик для монтажа в деревянном доме?
Если у вас нет профильного образования и опыта, лучше нанять специалиста. Ошибка в деревянном доме может стоить всего имущества.
Меры безопасности: При работе всегда используйте диэлектрические перчатки и очки. Перед любым вмешательством в сеть полностью обесточивайте дом. При работе с химией или сверлении обеспечьте проветривание помещения. Никогда не работайте с электрикой в сырых условиях или с мокрыми руками.
