Монтаж электрики в срубе или брусе требует предельной осторожности, так как дерево горит очень быстро. Одна ошибка в расчетах или использование дешевого кабеля превращает жилье в костер за считанные минуты. Стоимость профессионального проекта начинается от 10 000 рублей, а монтаж одной точки обходится в 500-1500 рублей. Правильная защита электропроводки в деревянном доме от возгорания позволяет избежать трагедий и обеспечить безопасность семьи. Я помогу разобраться в этом процессе.
Особенности электромонтажа в дереве
Работа с деревянными строениями сложнее, чем с бетоном. Здесь нельзя просто закинуть провода в стену. Я всегда настаиваю на наличии профессионального проекта, где рассчитаны все нагрузки. Без этого легко перегрузить сеть, что приведет к перегреву изоляции. Категорически запрещены любые скрутки. Они создают повышенное сопротивление, греются и становятся источником искр. Дешевые комплектующие из сомнительных магазинов тоже под запретом — они не соответствуют нормам пожарной безопасности.
Подбор материалов для сети
Для работы нужны только негорючие или слабогорящие компоненты. Я использую материалы, которые не поддерживают горение и не выделяют едкий дым при нагреве.
- Кабель ВВГнг-LS (не поддерживает горение, с низким дымовыделением)
- Кабель нг-FRLS (огнестойкий, для систем безопасности)
- Стальные трубы для защиты магистралей
- Медные трубки для особо ответственных участков
- Негорючая гофра из ПВХ (только для открытых участков)
- Металлические подрозетники
- Щиток из негорючего пластика или металла
- Автоматические выключатели и УЗО
- Шины заземления
Примерный перечень материалов с ценами:
| Материал | Назначение | Ориентировочная цена |
|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Силовые линии к розеткам | от 80 руб/м |
| Стальная труба 20 мм | Защита кабеля в стенах | от 120 руб/м |
| Металлический подрозетник | Установка розеток/выключателей | от 150 руб/шт |
| Дифференциальный автомат | Защита от перегрузок и утечек | от 1200 руб/шт |
| Шина заземления | Сбор всех заземляющих жил | от 300 руб/шт |

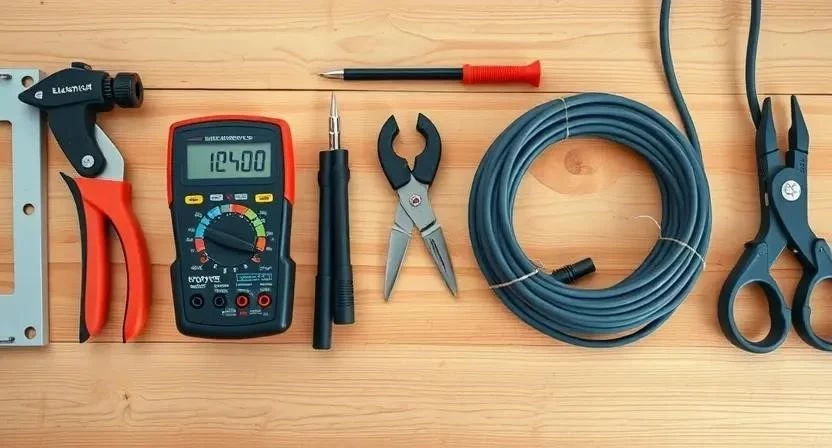

Инструменты мастера
Качественный инструмент ускоряет работу и гарантирует надежность соединений. Я не рекомендую экономить на базовом наборе, так как от этого зависит качество зачистки жил и плотность контактов.
- Мультиметр для проверки цепи
- Стриппер для аккуратной зачистки изоляции
- Индикаторная отвертка
- Дрель с коронками по дереву или штроборез
- Плоскогубцы с изолированными ручками
- Набор диэлектрических отверток
- Инструмент для обжима гильз
Организация рабочего пространства
Перед началом работ нужно обеспечить свободный доступ ко всем стенам и перекрытиям. Я всегда убираю мебель и накрываю чистовую отделку плотной пленкой. Опилки и пыль забиваются во все щели, поэтому защита пола обязательна. Далее следует разметка трасс прокладки кабеля и определение мест установки розеток. Размечаю всё карандашом, проверяя уровни и расстояния до углов.
Однажды я забыл застелить пол пленкой перед сверлением. В итоге мелкая древесная пыль попала даже в закрытые коробки с автоматикой, пришлось всё перемывать. Теперь этот этап для меня железное правило.
Работа с основанием

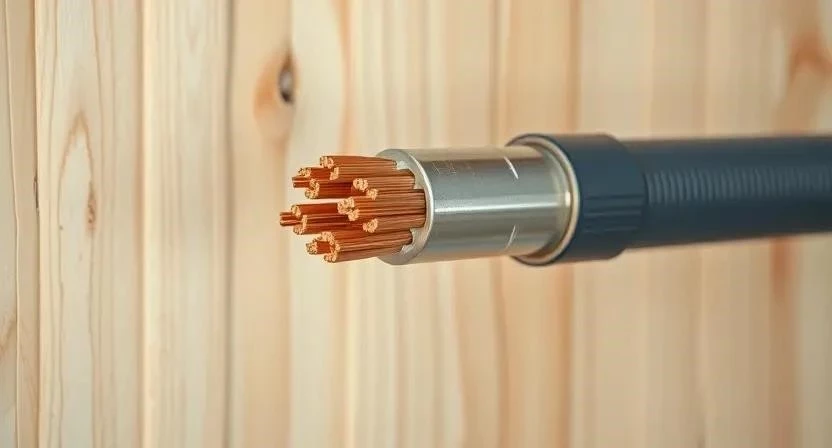

Сверление отверстий выполняется строго по разметке. В местах, где кабель проходит сквозь стены или перекрытия, я обязательно устанавливаю стальные закладные гильзы. Это защищает провод от перетирания о дерево при усадке дома. После всех работ поверхности тщательно очищаются от опилок с помощью пылесоса. Грязь в распределительных коробках может привести к плохому контакту.
Процесс монтажа по этапам
Монтаж должен быть системным. Я придерживаюсь четкого алгоритма, чтобы не пропустить важные шаги по безопасности.
- Разработка схемы и расчет сечения кабеля (3-5 часов).
- Организация безопасного ввода электричества в дом через гильзу (2-4 часа).

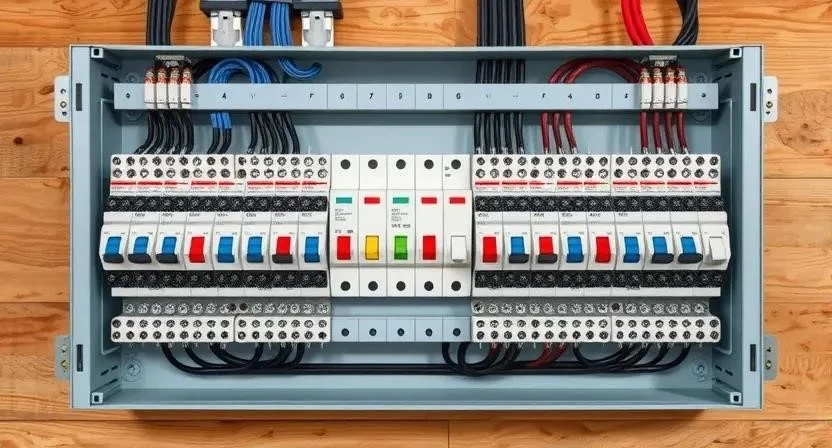

- Монтаж главного распределительного щита (4-6 часов).
- Прокладка магистральных линий в металлических трубах или открыто (1-2 дня).
- Установка пожаробезопасных распределительных коробок (4-8 часов).
- Монтаж металлических подрозетников (3-5 часов).
- Соединение жил методом сварки, пайки или через клеммники (1-2 дня).
- Подключение защитной автоматики: УЗО и дифф-автоматов (3-5 часов).
- Монтаж розеток, выключателей и светильников (1 день).
- Финальная проверка сопротивления изоляции и заземления (2-4 часа).
График выполнения работ:
| Этап | Время | Особенности |
|---|---|---|
| Проектирование | 1 день | Расчет нагрузок по ПУЭ |
| Черновой монтаж | 3-5 дней | Укладка кабеля в трубы |
| Сборка щита | 1 день | Установка УЗО и автоматов |
| Чистовой монтаж | 2 дня | Установка механизмов |
| Тестирование | 4 часа | Замер сопротивления |
Когда я варил соединения в бревенчатом доме, использовал специальный тепловой экран. Это позволило избежать подпалин на дереве. Мелочь, но внешний вид отделки остался идеальным.
Технические требования и нормы
Сечение кабеля должно строго соответствовать нагрузке. Если поставить тонкий провод на мощный обогреватель, он начнет плавиться. Я использую только сертифицированные негорючие материалы с паспортами качества. Стенки металлических труб должны быть достаточно толстыми, чтобы их не раздавило при усадке сруба.
Подбор сечения медного кабеля:
| Сечение жилы | Макс. мощность | Рекомендуемый автомат | Применение |
|---|---|---|---|
| 1.5 мм² | 3.5 кВт | 10А | Освещение |
| 2.5 мм² | 5.5 кВт | 16А | Розетки |
| 4.0 мм² | 7.0 кВт | 25А | Мощные приборы |
| 6.0 мм² | 10.0 кВт | 32А | Ввод в дом |
| 10.0 мм² | 15.0 кВт | 40А | Магистральные линии |
Типичные промахи новичков
Многие пытаются сэкономить, что в деревянном доме недопустимо. Я часто вижу одни и те же ошибки при приемке работ.
- Использование пластиковой гофры при скрытой проводке (она горит и дымит).
- Применение кабеля ПВС вместо ВВГнг-LS (он не предназначен для стационарной прокладки).
- Отсутствие заземляющего контура (огромный риск удара током).
- Объединение розеточных групп с освещением без раздельной защиты.
- Использование алюминиевых проводов в старых домах без замены.
Смета и финансовые расчеты
Стоимость зависит от площади дома и количества точек. Самостоятельный монтаж экономит деньги на работе, но требует уверенности в своих силах.
Примерная смета на дом 100 м²:
| Статья расходов | Количество (прим.) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 200 м | 85 руб. | 17 000 руб. |
| Стальная труба | 50 м | 130 руб. | 6 500 руб. |
| Автоматы и УЗО | 12 шт. | 1100 руб. | 13 200 руб. |
| Металлические коробки/подрозетники | 20 шт. | 160 руб. | 3 200 руб. |
| Работа мастера (опционально) | — | — | от 40 000 руб. |
Я однажды пытался сэкономить и купил дешевые китайские автоматы. Они срабатывали при каждом включении чайника без видимых причин. В итоге заменил их на бренд ABB, и проблема исчезла. Дешевая автоматика — это лотерея с вашим домом.
Обслуживание готовой системы
После сдачи работ система требует ухода. Раз в полгода я рекомендую проверять затяжку винтовых соединений в щитке. От вибраций или перепадов температур контакты могут ослабнуть. Обязательно нажимайте кнопку «Тест» на УЗО раз в месяц, чтобы убедиться в его работоспособности. Срок эксплуатации качественных кабельных линий составляет около 25-30 лет, но проверка изоляции должна быть регулярной.
Способы прокладки кабеля
Выбор технологии зависит от дизайна и бюджета. Скрытая проводка в трубах самая безопасная, но сложная в монтаже. Открытая проводка в кабель-каналах проще, однако портит вид интерьера. Декоративная ретро-проводка на фарфоровых изоляторах идеально подходит для срубов. Она выглядит стильно и максимально безопасна, так как кабель не контактирует с деревом напрямую.
Частые вопросы и ответы
Можно ли использовать кабель в гофре внутри стены?
Только если гофра негорючая и используется в сочетании с металлическими трубами. Обычный ПВХ внутри стены запрещен.
Зачем нужно УЗО на 30мА?
Такой ток отсечки спасает жизнь человеку при утечке тока на корпус прибора.
Какой автомат ставить на розетки?
Обычно ставят автомат на 16А для кабеля сечением 2.5 мм².
Обязательно ли заземление в деревянном доме?
Да, это единственный способ отвести ток утечки в землю и избежать поражения током.
Можно ли использовать скрутки, если их заизолировать?
Нет, в дереве любые скрутки запрещены. Только сварка, пайка или качественные клеммники.
Что делать, если дом дает усадку?
Прокладывать кабель с запасом (змейкой) и использовать стальные гильзы в проходах.
Какой кабель лучше для освещения?
ВВГнг-LS сечением 3х1.5 мм².
Меры безопасности:
При любых работах с электрикой обязательно используйте диэлектрические перчатки и очки. Всегда отключайте питание на вводе в дом и вешайте табличку «Не включать!». При работе с химией или пайке обеспечьте сквозное проветривание. Помните, что работа под напряжением смертельно опасна.
