Монтаж электрики в летней кухне

Монтаж электрики в летней кухне требует строгого соблюдения норм безопасности из-за сочетания повышенной влажности и частого использования деревянных конструкций. Ошибки в проектировании или экономия на кабеле могут привести к короткому замыканию или пожару. Качественная электропроводка в летней кухне обходится в среднем от 12 000 до 35 000 рублей. Время выполнения всех работ одним мастером занимает от 2 до 4 дней. Правильный подход гарантирует стабильную работу бытовой техники и безопасность людей.

Подготовка к работе и оценка сложности

Сложность электромонтажа в летней кухне оценивается как средняя. Для работы потребуются базовые навыки работы с инструментом и понимание принципов распределения нагрузки. Я заметил, что новички часто недооценивают этап проектирования, что приводит к нехватке розеток в самых нужных местах.

Процесс делится на несколько этапов: расчет мощности всех приборов, выбор способа прокладки кабеля, закупка материалов и непосредственный монтаж. Приступать к работам можно только после полного завершения черновых отделочных работ, но до финишной отделки стен и потолка.

Нормативы и требования безопасности

Все работы должны соответствовать правилам ПУЭ (Правила устройства электроустановок), СНиП и ГОСТ. Для летних кухонь, особенно деревянных, действуют особые требования. Запрещено использовать открытую проводку без защитной изоляции. В помещениях с высокой влажностью все розетки и выключатели должны иметь степень защиты не ниже IP44.

В деревянных постройках кабель прокладывается строго в негорючих трубах или гофре. Я всегда использую кабель с индексом нг-LS, который не поддерживает горение и имеет низкое дымовыделение. Обязательным условием является установка УЗО (устройства защитного отключения), которое мгновенно обесточит сеть при утечке тока, предотвращая поражение человека.

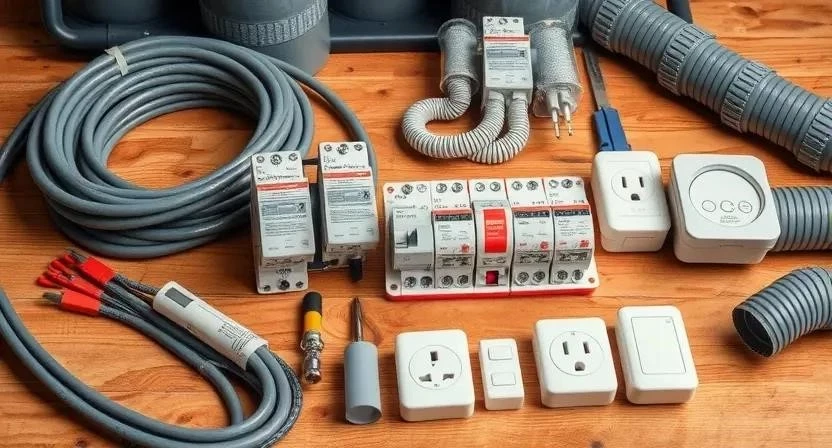

Выбор материалов для монтажа

Для надежной работы сети выбирайте проверенных производителей кабеля, таких как ГОСТ или Конкорд. Основным материалом служит медный кабель ВВГнг-LS. Для освещения достаточно сечения 1,5 мм², а для розеточных групп обязательно 2,5 мм².

• Кабель ВВГнг-LS 3х2,5 (для розеток) — из расчета 1.2 м на 1 м² площади.
• Кабель ВВГнг-LS 3х1,5 (для света) — из расчета 0.8 м на 1 м² площади.
• Гофрированная труба ПВХ (диаметр 16-20 мм) — для защиты кабеля.
• УЗО с током утечки 30 мА — защита от удара током.
• Автоматические выключатели (10А для света, 16А для розеток).
• Розетки с защитными шторками и крышками IP44.
• Выключатели влагозащищенные.
• Подрозетники для бетона или дерева (в зависимости от стен).
• Клеммники Wago для надежного соединения проводов.
• Электрощиток на 4-8 модулей.

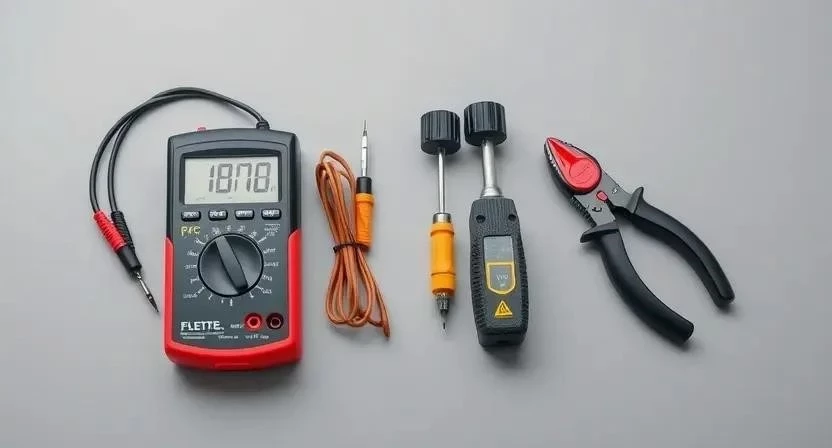

Инструментарий мастера

Правильный инструмент ускоряет процесс и исключает брак. Я рекомендую не экономить на индикаторе напряжения — это главный инструмент безопасности.

• Мультиметр — проверка целостности цепи и напряжения.
• Индикаторная отвертка — поиск фазы в проводе.
• Штроборез или перфоратор — создание каналов в стенах.
• Набор отверток (крестовые и плоские) — монтаж механизмов.
• Пассатижи и бокорезы — зачистка и резка кабеля.
• Стриппер — быстрое снятие изоляции без повреждения жил.
• Уровень строительный — установка розеток по горизонту.
• Дрель или шуруповерт — крепление гофры и щитка.

Проектирование и подготовка помещения

Перед началом работ необходимо полностью освободить пространство. Мебель отодвигается, а поверхности накрываются пленкой. Я всегда начинаю с разработки детальной схемы электропроводки на бумаге или в программе. На схеме отмечаются все точки: холодильник, плита, чайник, освещение и выключатели.

Расчет нагрузки производится путем суммирования мощности всех приборов. Например, электроплита (2 кВт) + чайник (1.5 кВт) + холодильник (0.3 кВт) требуют отдельной линии с кабелем 2,5 мм² и автоматом на 16А. Определение мест установки розеток происходит с учетом эргономики: розетки над столешницей поднимаются на 10-15 см, чтобы избежать попадания воды.

Способы прокладки кабеля

Выбор метода зависит от материала стен и желаемого эстетического эффекта. В летних кухнях часто используют открытый способ, так как он проще в обслуживании.

Процесс установки по этапам

Монтаж выполняю строго по технологии. Я однажды сэкономил на гофре в старом сарае, и через год обнаружил, что мыши перегрызли изоляцию. Теперь использую только качественный ПВХ или металл.

1. Разметка точек установки розеток и выключателей (2 часа).
2. Штробление стен или крепление клипсами для гофры (6 часов).
3. Прокладка кабелей от щитка к потребителям (4 часа).
4. Монтаж подрозетников с помощью гипса или саморезов (3 часа).
5. Заводка кабелей в подрозетники и их зачистка (2 часа).

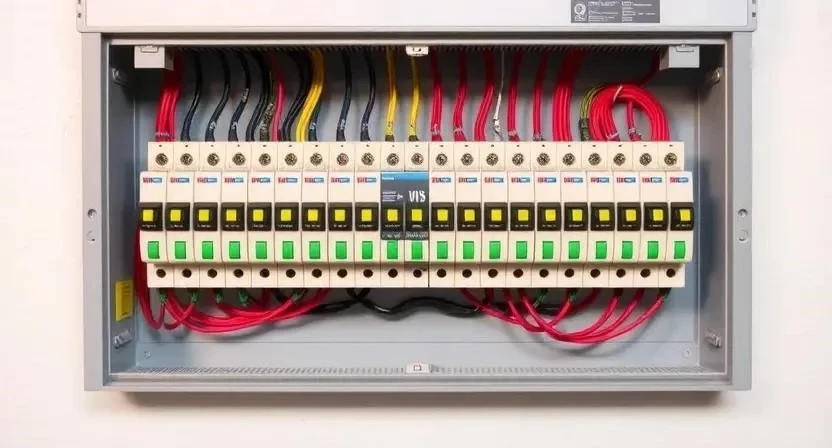

6. Сборка электрощитка: установка УЗО и автоматов (3 часа).
7. Подключение заземляющего контура (4 часа).
8. Установка механизмов розеток и выключателей (2 часа).
9. Подключение всей системы к общему вводу (1 час).
10. Финальная проверка всех линий мультиметром (2 часа).

При прокладке кабеля важно избегать острых углов — изгиб должен быть плавным, чтобы не повредить жилу. Температура в помещении при монтаже должна быть от +5 до +30 градусов. Если используете гипсовую смесь для фиксации подрозетников, время застывания составляет около 30-60 минут.

Нюансы обеспечения безопасности

В условиях летней кухни влажность может достигать 80%, что увеличивает риск утечки тока. Правильное подключение УЗО — это не рекомендация, а необходимость. Я всегда ставлю УЗО на 30мА для кухни — это спасает жизнь, когда руки мокрые.

Заземление реализуется через установку контура из стальных уголков, вбитых в землю. Это отводит опасный потенциал от корпуса техники. Автоматы подбираются строго по сечению кабеля: для 1,5 мм² — 10А, для 2,5 мм² — 16А. Превышение номинала автомата приведет к тому, что кабель расплавится раньше, чем сработает защита.

Типичные ошибки новичков

Многие пытаются сэкономить, используя алюминиевые провода или кабель слишком малого сечения. Я столкнулся с этим на одном объекте: владелец поставил кабель 1,5 мм² на линию с мощным электрогрилем, и изоляция начала плавиться через месяц.

1. Отсутствие заземления — риск получить удар током от корпуса холодильника.
2. Использование обычных розеток вместо влагозащищенных IP44.
3. Соединение проводов скрутками вместо клеммников — ведет к окислению и нагреву.
4. Прокладка кабеля вплотную к газовым трубам или водопроводу.
5. Отказ от установки УЗО в пользу одного общего автомата.

Расчет стоимости электромонтажа

Стоимость зависит от площади помещения и количества точек. При самостоятельном монтаже экономия составляет до 50% от общей сметы.

Запуск и проверка системы

После завершения всех работ нельзя сразу включать мощные приборы. Сначала проверяется отсутствие короткого замыкания с помощью мультиметра. Затем подается напряжение на вводной автомат и проверяется работа УЗО кнопкой «Тест». Только после этого подключаются розетки и светильники по очереди. Эксплуатировать систему можно сразу после успешных тестов изоляции и напряжения.

Часто задаваемые вопросы

Можно ли использовать открытую проводку в деревянной кухне?
Можно, но только в защитной гофре или кабель-каналах из негорючего пластика.

Какой кабель лучше: ВВГ или NYM?
Для летней кухни ВВГнг-LS оптимален по цене и характеристикам огнестойкости.

Зачем нужно УЗО, если есть автоматы?
Автомат защищает кабель от перегрузки, а УЗО — человека от удара током при утечке.

Можно ли объединить свет и розетки на один автомат?
Не рекомендуется. При коротком замыкании в розетке вы останетесь в темноте.

Какая высота установки розеток считается нормой?
Обычно 30 см от пола, но для кухонных столешниц — 10-15 см над поверхностью.

Нужно ли заземление, если дом на сваях?
Да, заземляющий контур создается независимо от фундамента.

Как часто нужно проверять состояние проводки?
Рекомендую раз в год проверять затяжку контактов в щитке и розетках.

Что делать, если выбивает УЗО?
Отключите все приборы и включайте их по одному, чтобы найти неисправный прибор с утечкой тока.
