Монтаж электропитания для мощной бытовой техники — задача ответственная. Ошибки в схеме могут привести к перегреву проводов или короткому замыканию. Сложность работ оценивается как средняя или высокая, а время выполнения занимает от 4 до 8 часов. Правильное подключение варочной панели к щитку гарантирует безопасность жилья и стабильную работу кухни.
Почему важно правильно собрать электрику
Небрежный подход к монтажу создает реальные риски пожара. Мощные конфорки создают огромную нагрузку на сеть. Если сечение провода будет недостаточным, изоляция расплавится. Это особенно опасно в старых домах с изношенной проводкой. Качественный монтаж обеспечивает долговечность техники и спокойствие владельца.
Подготовительные расчеты и требования
Прежде чем покупать материалы, нужно оценить мощность панели в киловаттах. Я рекомендую проверить общее состояние сети в доме, чтобы она выдержала дополнительную нагрузку. Обязательно изучите требования ПУЭ по выбору медного кабеля. Расчет сечения зависит от суммарной мощности всех конфорок. На этот этап и анализ документации обычно уходит около часа.
Список необходимых комплектующих
Для работы потребуется качественный набор материалов. Я всегда выбираю проверенных производителей, чтобы не менять автомат через год.
- Кабель ВВГнг-Ls (сечением 2.5 или 4 мм2)
- Автоматический выключатель (16А, 25А или 32А)
- Устройство защитного отключения (УЗО)
- Клеммные зажимы для надежного соединения
- Гофрированная труба для защиты кабеля
- Наконечники НШВИ для обжима жил
- Изолента ПВХ
- Монтажные коробки или подрозетники
Расход материалов зависит от расстояния от щитка до кухни.
| Материал | Количество (на 10м) | Расход на м2/м.п. | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Кабель ВВГнг-Ls 3х4 | 11 м | 1.1 м.п. | 150 руб. | 1650 руб. |
| Автомат 32А | 1 шт. | 1 шт. | 600 руб. | 600 руб. |
| УЗО 40А/30мА | 1 шт. | 1 шт. | 1400 руб. | 1400 руб. |
| Гофра 20мм | 11 м | 1.1 м.п. | 40 руб. | 440 руб. |
| Наконечники НШВИ | 10 шт. | — | 10 руб. | 100 руб. |

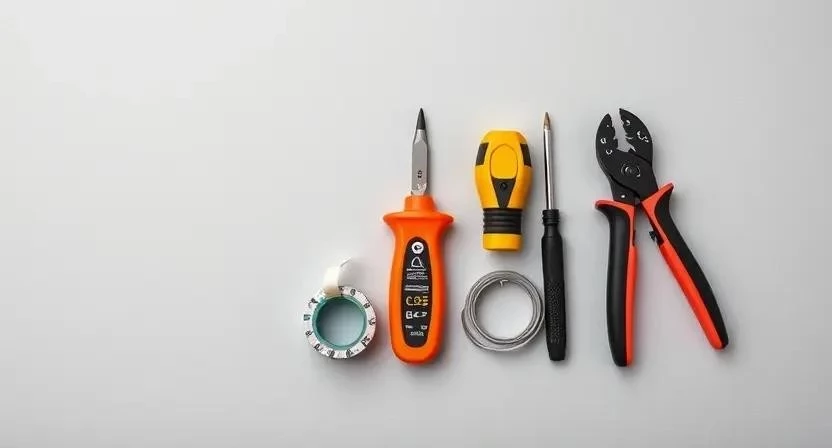

Инструментарий для монтажа
Соберите все инструменты заранее. Это сэкономит время и нервы во время работы.
- Индикаторная отвертка для поиска фазы
- Стриппер для быстрого снятия изоляции
- Обжимной пресс (кримпер) для наконечников
- Пассатижи с изолированными ручками
- Набор отверток с разными насадками
- Перфоратор или шуруповерт
- Строительный уровень
| Инструмент | Назначение | Статус | Цена (примерно) |
|---|---|---|---|
| Стриппер | Снятие изоляции без повреждения жил | Желательно | 800 руб. |
| Кримпер | Обжим наконечников НШВИ | Обязательно | 1200 руб. |
| Индикатор | Проверка наличия напряжения | Обязательно | 200 руб. |
| Перфоратор | Штробление и сверление отверстий | Обязательно | 5000 руб. |
| Уровень | Ровная установка коробок | Желательно | 500 руб. |
Организация рабочего пространства
Сначала обеспечьте свободный доступ к электрощитку и месту, где будет стоять панель. Полностью отключите общее питание в квартире. Это базовое правило безопасности. Я всегда перепроверяю отсутствие напряжения индикатором на каждом проводе. Застелите пол и мебель пленкой, чтобы строительный мусор не въелся в поверхности.
Работа с трассой и стенами
Прокладка кабеля требует точности. Сначала разметьте линию от щитка до кухни. Проштробите стены или установите кабель-каналы. Установите монтажные коробки, чтобы соединения не были спрятаны наглухо в бетоне. Проверьте целостность изоляции кабеля после укладки. Убедитесь, что в щитке есть рабочая шина заземления. Я однажды столкнулся с тем, что в старой квартире заземление было чисто номинальным. Пришлось переделывать всю линию от щитка, чтобы техника не «била» током.
Технология подключения по этапам
Двигаемся строго по инструкции. Не торопитесь. Безопасность важнее скорости.
- Расчет мощности и выбор автомата. (30 мин). Определяем кВт панели и подбираем номинал автомата.
- Прокладка кабеля. (2-3 часа). Монтируем провод в гофре от щитка до точки подключения.

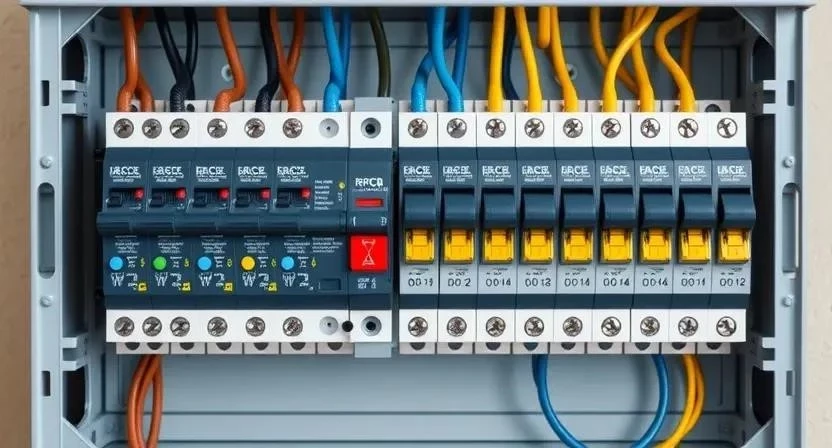

- Установка автомата. (40 мин). Монтируем автоматический выключатель на DIN-рейку в щитке.
- Подключение к шинам. (30 мин). Соединяем нулевой провод с шиной N, а заземление — с шиной PE.

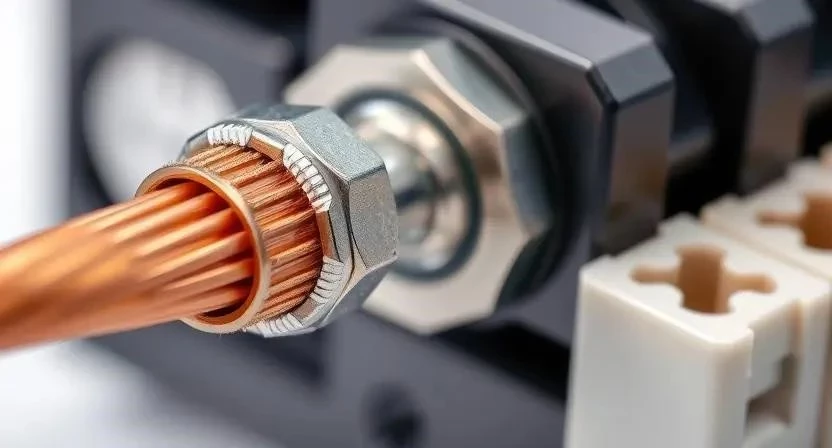

- Подготовка концов. (20 мин). Снимаем изоляцию и обжимаем жилы наконечниками НШВИ.
- Подключение к панели. (40 мин). Соединяем кабель с клеммной колодкой варочной панели.
- Затяжка контактов. (20 мин). Проверяем плотность всех винтовых соединений.
- Изоляция. (30 мин). Закрываем распределительные коробки, проверяем изоленту.
- Подача напряжения. (10 мин). Включаем общий рубильник и автомат панели.
- Тестирование. (30 мин). Включаем каждую конфорку на максимум по очереди.
Я всегда затягиваю клеммы с усилием, но без фанатизма. Однажды перетянул винт на дешевом автомате, и он просто лопнул прямо в руках. Будьте аккуратны с инструментом.
Технические тонкости и особенности
Учитывайте температурный режим в зоне установки. Варочная панель греется, поэтому кабель не должен касаться горячих элементов. Влажность на кухне высокая, используйте только влагостойкую изоляцию. Я рекомендую использовать исключительно медные проводники. Алюминий в таких цепях недопустим из-за высокого сопротивления и хрупкости.
Типичные промахи новичков
Часто люди пытаются сэкономить на базовых вещах. Это ведет к авариям.
- Использование тонкого кабеля (например, 1.5 мм2 вместо 4 мм2).
- Полное отсутствие заземления.
- Плохой контакт в клеммах, что вызывает искрение и оплавление.
- Установка слишком мощного автомата, который не сработает при перегрузке.
- Отказ от установки УЗО, что опасно при утечке тока.
Смета на материалы и работу
Бюджет зависит от того, кто будет выполнять монтаж. Я часто вижу, как люди экономят на кабеле, беря 2.5 мм2 там, где нужно 4 мм2. В итоге провод греется, а автомат выбивает в самый неподходящий момент.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, автомат, УЗО) | 3500 | 3500 | 0 |
| Расходники (гофра, наконечники) | 600 | 600 | 0 |
| Работа электрика | 0 | 5000 | 5000 |
| 4100 | 9100 | 5000 |
Эксплуатация и проверка системы
После завершения работ не забывайте про сервис. Раз в год я проверяю затяжку винтов в щитке. От вибраций и перепадов температуры контакты могут ослабнуть. Контролируйте температуру автомата при максимальной нагрузке — он не должен быть горячим. Качественные материалы при правильном монтаже служат 20-30 лет.
Другие способы подключения
Существуют альтернативы прямому монтажу. Некоторые используют силовые розетки на 32А. Это удобно при замене техники. Для сверхмощных панелей применяется трехфазный ввод (380В). Это снижает нагрузку на каждую отдельную фазу.
| Характеристика | Прямое подключение | Силовая розетка | |
|---|---|---|---|
| Надежность | Высокая | Средняя | Прямое лучше |
| Удобство замены | Низкое | Высокое | Розетка лучше |
| Безопасность | Максимальная | Средняя | Прямое лучше |
| Сложность монтажа | Средняя | Простая | Розетка проще |
| Допустимая нагрузка | Высокая | Ограничена розеткой | Прямое лучше |
Ответы на частые вопросы
Отвечаю на самые популярные вопросы, которые мне задают клиенты.
Можно ли подключать варочную панель к обычной розетке?
Категорически нет. Обычная розетка рассчитана на 16А (около 3.5 кВт), панель потребляет больше. Она просто расплавится.
Какой автомат ставить на панель 7 кВт?
Обычно ставится автомат на 32А и кабель сечением 4 мм2.
Зачем нужно УЗО при подключении плиты?
Оно защитит вас от удара током, если произойдет пробой изоляции на корпус.
Можно ли использовать алюминиевый провод?
Нет. Алюминий окисляется и имеет худшую проводимость. Только медь.
Что делать, если выбивает автомат при включении двух конфорок?
Проверьте номинал автомата и сечение кабеля. Возможно, нагрузка превышает возможности сети.
Нужно ли менять проводку в старом доме под новую панель?
Да, если старая сеть алюминиевая или имеет сечение менее 2.5 мм2.
Как определить фазу, ноль и землю в кабеле?
Используйте индикаторную отвертку для фазы. Земля обычно желто-зеленая, ноль — синий.
Меры безопасности:
При работе обязательно используйте диэлектрические перчатки и защитные очки. Если используете перфоратор для штробления, надевайте респиратор. Никогда не работайте под напряжением. Проветривайте помещение при использовании химических очистителей или изоленты с резким запахом. Помните об электробезопасности!
