Монтаж системы водоснабжения всегда упирается в вопрос правильного электропитания. Ошибка в выборе сечения кабеля или отсутствие защиты может привести к сгоранию двигателя за одну неделю. Обычно такая работа занимает от 4 до 8 часов и обходится в 5-15 тысяч рублей за материалы. Правильная электрика для водяного насоса гарантирует стабильный напор воды и безопасность всех жителей дома. Теперь разберем, как сделать всё по уму.
Подготовительный этап и расчеты
Сначала смотрю на мощность насоса в техническом паспорте. От этого параметра напрямую зависит, выдержит ли сеть пусковой ток, который в момент старта в несколько раз превышает номинальный. Нужно понимать, что работа с напряжением 220В требует базовых навыков электромонтажа. Если опыта нет, лучше пригласить напарника для контроля. В среднем на весь процесс уходит один рабочий день.

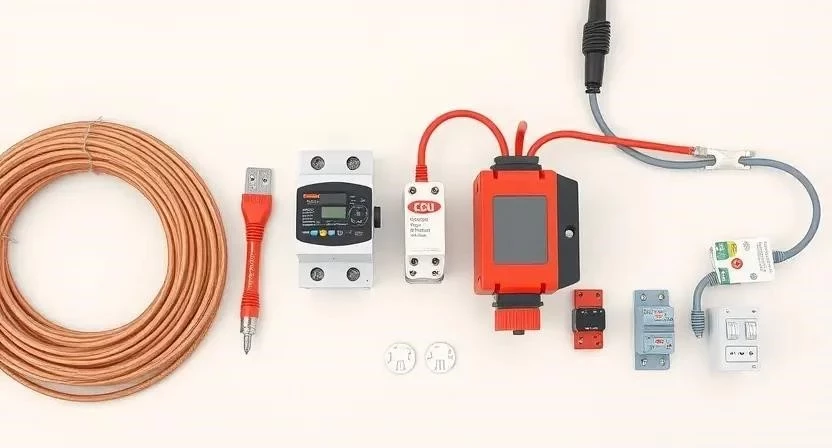

Комплект материалов для монтажа
Для качественной сборки я всегда беру кабель с запасом в 10-15%. Идеально подходит ВВГнг из-за его стойкости к возгоранию и надежной изоляции. Все соединения выполняю через клеммники, чтобы избежать перегрева.
- Кабель ВВГнг 3х2.5 (медный, трехжильный)
- Автоматический выключатель на 16А
- УЗО (устройство защитного отключения) с током утечки 30мА
- Реле давления для автоматики
- Влагозащищенная распределительная коробка IP65
- Наконечники НШВИ для многожильных проводов
- Клеммники Wago или винтовые зажимы
- Изолента ПВХ качественная
- Гофрированная труба ПВХ для защиты кабеля
- Нейлоновые стяжки (хомуты)
| Наименование | Характеристика | Примерный расход | Цена (средняя) |
|---|---|---|---|
| Кабель ВВГнг | 3х2.5 мм² | 20 м | 1600 руб. |
| Автомат защиты | 16А, тип B | 1 шт. | 500 руб. |
| УЗО | 25А / 30мА | 1 шт. | 1500 руб. |
| Коробка монтажная | IP65, 100х100 | 1 шт. | 400 руб. |
| Реле давления | Стандартное | 1 шт. | 2500 руб. |
Инструментарий мастера
Инструменты должны быть под рукой, чтобы не бегать по всему дому за каждой отверткой. Без мультиметра даже не начинайте монтаж. Нужно точно знать, где находится фаза, а где ноль, чтобы не допустить короткого замыкания.
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Мультиметр | Проверка напряжения и прозвонка | Контролька |
| Стриппер | Быстрое снятие изоляции | Канцелярский нож |
| Индикаторная отвертка | Поиск фазного провода | Мультиметр |
| Перфоратор | Крепление коробок и гофры | Ударная дрель |
| Пассатижи/Кусачки | Обрезка и загиб проводов | Плоскогубцы |
Организация рабочего пространства
Первым делом полностью обесточиваю дом через главный рубильник в электрощите. В зоне монтажа должно быть абсолютно сухо, так как вода и электричество — худшее сочетание. Расчищаю доступ к щитку и месту установки насоса, чтобы не спотыкаться о вещи и инструменты. Для безопасности использую диэлектрические перчатки.
Подготовка трасс и мест установки
Прокладываю трассу для кабеля в гофре, закрепляя её клипсами к стене. Сверлю отверстия под распределительные коробки перфоратором. Обязательно проверяю заземляющий контур — без него УЗО может просто не сработать при утечке тока. Очищаю поверхность от пыли и грязи, чтобы герметичная коробка прилегла плотно и не пропускала влагу.
Пошаговый процесс подключения
Процесс требует внимательности. Однажды я сэкономил на сечении кабеля в старом доме, и через месяц заметил, что насос стал работать с перебоями из-за просадки напряжения. Теперь делаю всё строго по регламенту.
- Расчет сечения кабеля. Исходя из мощности (например, 1.1 кВт), выбираю медный провод 2.5 мм². (30 мин)
- Монтаж кабельной линии. Протягиваю кабель от щитка до насоса в гофре. (120 мин)
- Установка защиты. Монтирую в щитке автомат и УЗО. (60 мин)
- Монтаж коробки. Креплю влагозащищенную коробку IP65 рядом с насосом. (30 мин)
- Подключение заземления. Соединяю заземляющий провод насоса с общим контуром дома. (30 мин)
- Сборка автоматики. Устанавливаю реле давления и подключаю его к гидроаккумулятору. (60 мин)
- Соединение проводов. Соединяю фазу и ноль с клеммами насоса через Wago или винты. (30 мин)
- Проверка герметичности. Убеждаюсь, что все вводы в коробку закрыты сальниками. (20 мин)
- Тестовый запуск. Включаю питание на 2-3 секунды без воды для проверки вращения. (5 мин)
- Настройка реле. Регулирую порог включения и выключения давления. (40 мин)
- Проверка под нагрузкой. Запускаю систему с водой, слежу за нагревом проводов. (30 мин)
- Маркировка и закрытие. Подписываю провода и плотно закрываю все крышки. (30 мин)
Помню, как у одного клиента УЗО выбивало каждые пять минут — оказалось, в распределительную коробку попала влага из-за плохого уплотнителя. Всегда проверяю плотность прилегания прокладок. Также я часто сталкиваюсь с тем, что новички затягивают пружину реле давления слишком сильно, из-за чего насос начинает «тактовать» (часто включаться и выключаться).
Технические тонкости и специфика
Влажность в подвалах или кельях сильно влияет на изоляцию. Использую только оборудование с классом защиты IP65 и выше. Обычные пластиковые коробки там сгниют или пропустят конденсат за пару лет. Температурный режим кабеля тоже важен: при сильном нагреве изоляция становится хрупкой. Выбираю материалы, совместимые по коэффициенту расширения, чтобы соединения не разболтались.
Ошибки, которых стоит избегать
Часто вижу, как люди пытаются сэкономить на безопасности. Это путь к аварии. Вот основные промахи:
- Отсутствие заземления. Корпус насоса может оказаться под напряжением.
- Слишком тонкий провод. Использование 1.5 мм² вместо 2.5 мм² ведет к падению напряжения.
- Игнорирование УЗО. Без него утечка тока в воде может стать фатальной.
- Неправильная настройка реле. Слишком узкий диапазон давления изнашивает мотор.
- Скрутки проводов. Соединение без гильз или пайки окисляется и греется.
Смета на электромонтаж
Расчет стоимости зависит от длины трассы и сложности автоматики. Сравнил затраты при самостоятельном подходе и найме профи.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 20 м | 80 руб. | 1600 руб. |
| Автомат + УЗО | комплект | 2000 руб. | 2000 руб. |
| Расходники (гофра, клеммы) | набор | 1000 руб. | 1000 руб. |
| Реле давления | 1 шт. | 2500 руб. | 2500 руб. |
| Работа мастера | услуга | 5000 руб. | 5000 руб. |
| Вариант монтажа | Затраты на материалы | Оплата работы | Общая сумма | Экономия |
|---|---|---|---|---|
| Своими руками | 7100 руб. | 0 руб. | 7100 руб. | 5000 руб. |
| С мастером | 7100 руб. | 5000 руб. | 12100 руб. | 0 руб. |
Обслуживание системы
Регулярно проверяю затяжку всех винтовых контактов раз в полгода. От постоянной вибрации насоса винты могут ослабнуть, что вызовет искрение и оплавление изоляции. Раз в квартал нажимаю кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. Очищаю оборудование от пыли и слежу, чтобы вокруг коробки не скапливался конденсат.
Современные способы автоматизации
Существуют более продвинутые варианты управления. Если напряжение в сети постоянно скачет, рекомендую поставить стабилизатор напряжения. Частотный преобразователь — вообще отличная вещь. Он плавно запускает двигатель, полностью убирая гидроудары в трубах. Также сейчас популярны беспроводные датчики уровня, которые отключают насос при падении воды в скважине.
Ответы на частые вопросы
Можно ли использовать алюминиевый провод?
Категорически нет. Алюминий хрупок, быстро окисляется и имеет худшую проводимость. Только медь.
Какое УЗО выбрать для насоса?
Оптимально — с током утечки 30мА. Это стандарт для защиты человека от поражения током.
Как настроить реле давления?
С помощью двух пружин: большая регулирует общее давление включения, маленькая — разницу (дельту) между включением и выключением.
Что делать, если УЗО постоянно срабатывает?
Проверить изоляцию кабеля в воде и герметичность соединений в коробке. Скорее всего, есть утечка на землю.
Нужен ли отдельный автомат для насоса?
Да, обязательно. Это позволит отключить только насос, не обесточивая весь дом при ремонте.
Поможет ли стабилизатор продлить жизнь мотору?
Да, так как перепады вольтажа вызывают перегрев обмоток двигателя.
Можно ли подключать насос через обычный удлинитель?
Только временно. Для постоянной работы нужен стационарный кабель в гофре с заземлением.
Как часто менять изоляцию?
При использовании качественного ВВГнг в гофре она служит 25-30 лет. Главное — избегать механических повреждений.
Безопасность при работе:
Всегда используйте индикаторную отвертку перед касанием проводов. Работайте в сухой обуви. При использовании химических герметиков обеспечьте проветривание помещения. Никогда не оставляйте оголенные провода без изоляции, даже «на пять минут».
