Монтаж электропроводки в частном доме без предварительного плана часто превращается в лотерею с высоким риском. Ошибки в расчетах приводят к переделке всей сети, что увеличивает стоимость работ в два-три раза и затягивает сроки сдачи объекта на месяцы. Электрика в доме без проекта создает реальную угрозу пожара из-за перегрева кабеля. Правильный подход экономит нервы и деньги владельца.
Базовые основы и требования к электромонтажу
Электропроект — это не просто схема с линиями, а расчетный документ, учитывающий мощность всех приборов. Основные требования ПУЭ (Правил устройства электроустановок) и ГОСТы жестко регламентируют, какой кабель использовать и как его прокладывать. Самодеятельность здесь опасна: без расчета сечения провода легко допустить перегрузку сети. С правовой точки зрения, отсутствие проекта может стать проблемой при приемке дома технадзором или при страховом случае, если произойдет короткое замыкание.
Подбор необходимых материалов
Выбор материалов «на глаз» — главная ловушка для новичка. Без проекта часто покупают кабель с недостаточным сечением или используют дешевую изоляцию, которая не подходит для скрытой проводки. Я заметил, что многие экономят на кабеле, а потом сталкиваются с тем, что провода греются при включении чайника и стиральной машины одновременно.
- Кабель ВВГнг-ЛС 3х1.5 (для освещения)
- Кабель ВВГнг-ЛС 3х2.5 (для розеток)
- Кабель ВВГнг-ЛС 3х4 или 3х6 (для мощных приборов)
- Гофротруба ПВХ или ПНД (для защиты кабеля)
- Распределительные коробки
- Автоматические выключатели (автоматы)
- Устройства защитного отключения (УЗО)
- Реле напряжения
- Подрозетники и монтажные коробки
- Клеммники WAGO или гильзы для опрессовки
Расход кабеля без схемы обычно завышается на 20-30%, так как мастер не знает точного маршрута трасс.
| Сечение кабеля (мм²) | Допустимая нагрузка (кВт) | Типовое применение | Рекомендуемый автомат (А) |
|---|---|---|---|
| 1.5 | до 3.5 | Освещение | 10 |
| 2.5 | до 5.5 | Розетки общего назначения | 16 |
| 4.0 | до 8.0 | Варочная панель, мощный бойлер | 25 |
| 6.0 | до 10.0 | Электроплита, котел | 32 |
| 10.0 | до 15.0 | Ввод в дом | 40-50 |
Инструментарий для электромонтажа

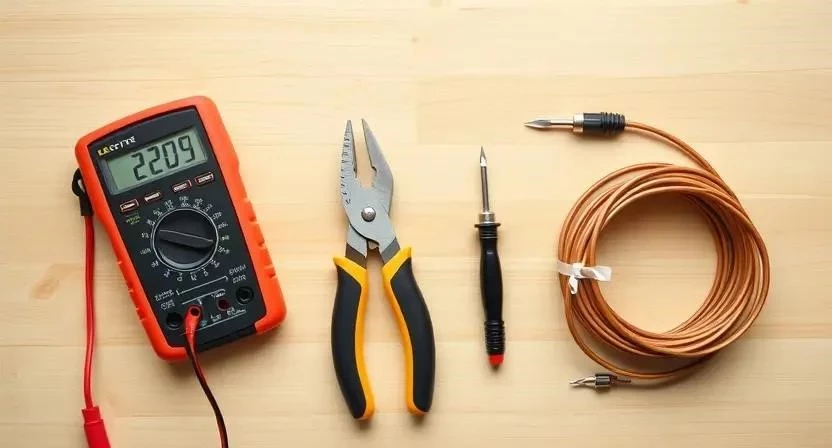

Для качественной работы недостаточно одной отвертки. Нужны приборы, которые подтвердят безопасность системы. Я всегда использую мультиметр, чтобы убедиться в отсутствии замыкания до подачи напряжения.
- Перфоратор со штроборезом
- Стриппер для зачистки изоляции
- Индикаторная отвертка
- Мультиметр (для замера напряжения и прозвонки)
- Тестер изоляции (мегомметр)
- Пассатижи и кусачки
- Уровень (строительный)
- Кримпер для обжима гильз
Разметка точек питания без плана
Когда точки питания расставляются «на глаз», начинаются проблемы с расстановкой мебели. Часто розетки оказываются прямо за шкафом или слишком высоко. Без схемы разводки мастер не видит общую картину, что приводит к хаотичному расположению выключателей. В итоге приходится либо тянуть дополнительные провода, либо использовать неэстетичные удлинители.
Подготовка поверхностей и прокладка трасс

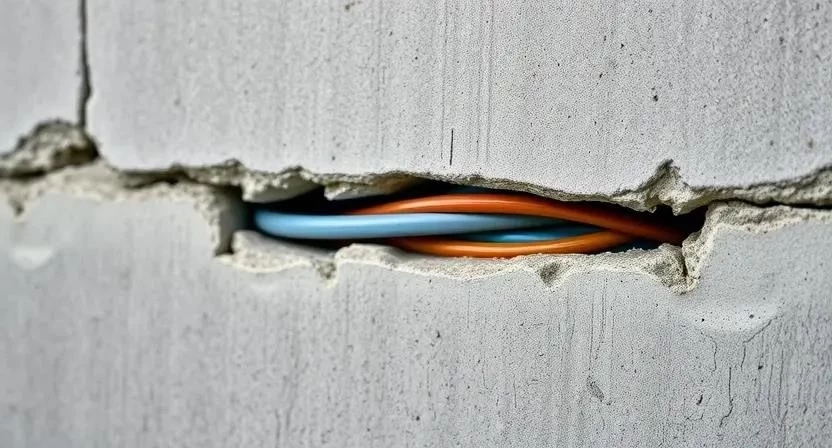

Штробление стен без схемы — это риск. Можно случайно перерезать арматуру в несущей стене или повредить уже проложенные коммуникации. Без проекта трассы часто идут под острыми углами, что затрудняет укладку кабеля и увеличивает расход материала. Я однажды видел, как из-за отсутствия плана штробы сделали в случайных местах, и в итоге кабель пришлось вести в обход, создавая огромные петли в коробках.
Пошаговый процесс монтажа и разбор ошибок
Монтаж без проекта требует предельной осторожности. Ниже привожу последовательность действий с указанием времени и типичных промахов.
- Организация ввода в дом (4-6 часов). Ошибка: использование слишком тонкого кабеля на вводе, что ведет к падению напряжения.

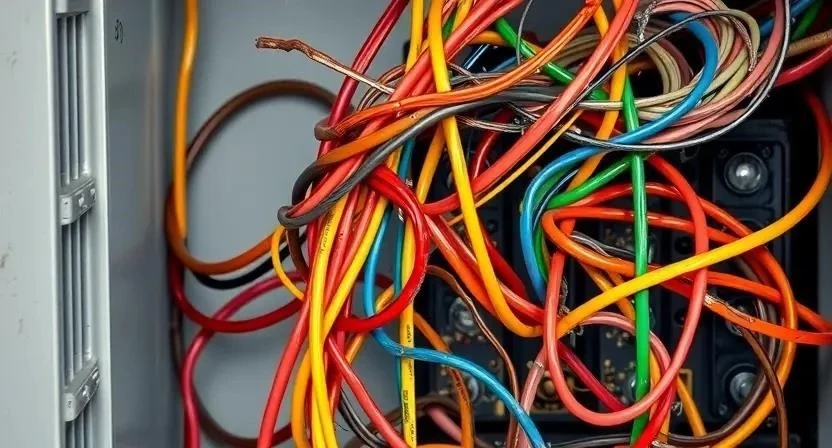

- Установка главного электрощита (8-12 часов). Ошибка: тесный щиток, в который потом невозможно добавить новые автоматы.
- Разметка трасс на стенах (6-8 часов). Ошибка: игнорирование вертикалей и горизонталей, прокладка кабеля по диагонали.
- Штробление стен (15-30 часов). Ошибка: слишком глубокие штробы в несущих стенах, ослабляющие конструкцию.
- Монтаж подрозетников (5-10 часов). Ошибка: установка розеток слишком низко, что затрудняет доступ при уборке.
- Прокладка кабелей по трассам (20-40 часов). Ошибка: натяжение кабеля «в струну» без запаса в коробках.
- Сборка распределительных коробок (10-20 часов). Ошибка: скрутки вместо качественных соединений (опрессовка или клеммы).
- Монтаж осветительных приборов (8-16 часов). Ошибка: отсутствие заземления на металлических светильниках.
- Установка автоматики в щите (6-10 часов). Ошибка: неправильный подбор номинала автомата под сечение провода.
- Установка розеток и выключателей (6-12 часов). Ошибка: пережим кабеля при затягивании винтов в розетке.
- Первичная проверка цепей (4-6 часов). Ошибка: подача тока без предварительной прозвонки всех линий.
- Финальное тестирование под нагрузкой (3-5 часов). Ошибка: игнорирование нагрева контактов в щите.
Важный нюанс: Температура в помещении при монтаже не критична, но влажность влияет на сроки высыхания штукатурки после заделки штроб. Обычно я жду 2-3 дня до полной просушки, прежде чем приступать к чистовой отделке.
Технические тонкости расчетов
Расчет суммарной мощности — это база. Если просто складывать все приборы, можно ошибиться с коэффициентом одновременности. Распределение по фазам (в трехфазных сетях) без проекта почти всегда получается неравномерным. Это ведет к перекосу фаз и срабатыванию защиты. Правильный выбор номинала автомата должен основываться на сечении кабеля, а не на мощности прибора, иначе кабель сгорит раньше, чем выключится автомат.
| Параметр | Значение для 1.5 мм² | Значение для 2.5 мм² | Значение для 4.0 мм² |
|---|---|---|---|
| Макс. ток (А) | 15-19 | 21-27 | 30-35 |
| Номинал автомата (А) | 10 | 16 | 25 |
| Тип нагрузки | Свет, слабые приборы | Розетки, техника | Мощное оборудование |
| Риск при перегрузке | Плавление изоляции | Перегрев стены | Пожар в щитке |
| Срок службы (при норме) | 25-30 лет | 25-30 лет | 25-30 лет |
Типичные промахи при разводке
Многие думают, что достаточно просто соединить провода. Но дьявол кроется в деталях. Я часто сталкиваюсь с тем, что в новых домах полностью отсутствует заземление, что превращает корпус стиральной машины в источник удара током.
- Перегрузка линий: когда на одну группу розеток «вешают» и чайник, и микроволновку.
- Отсутствие заземления: игнорирование третьего провода в кабеле.
- Некачественные соединения: использование обычных скруток, которые окисляются и греются.
- Отсутствие маркировки: через год никто не помнит, какой автомат за что отвечает.
- Неправильный выбор УЗО: установка одного УЗО на весь дом, из-за чего при одной утечке гаснет свет во всех комнатах.
Экономика вопроса: проект против переделки
Стоимость проекта кажется лишней тратой, пока не начинается этап исправления ошибок. Переделка электрики в готовом доме с отделкой стоит в разы дороже, чем самый дорогой проект. Я рекомендую инвестировать в схему на старте, чтобы не сбивать штукатурку с готовых стен.
| Статья расходов | С проектом (руб) | Без проекта (риск переделки) | Экономия/Потери |
|---|---|---|---|
| Разработка схемы | 5 000 – 20 000 | 0 | — 5 000 – 20 000 |
| Расход материалов | Точный расчет | Перерасход +20% | — 10 000 – 30 000 |
| Работа мастера | По смете | Доплаты за доп. работы | — 15 000 – 40 000 |
| Демонтаж и переделка | 0 | от 50 000 | — 50 000+ |
| Сумма за проект | Сумма за ошибки | Потеря до 120к+ |
Финальная проверка системы
Перед подачей напряжения система должна пройти жесткий тест. Я всегда проверяю цепи на короткое замыкание с помощью мультиметра. Замер сопротивления изоляции позволяет понять, не перебил ли монтажник кабель при штроблении. Проверка должна включать замер напряжения на каждой розетке и проверку срабатывания УЗО кнопкой «Тест».
Способы упростить планирование
Если полноценный проект кажется слишком дорогим, можно составить упрощенную схему самостоятельно. Достаточно нарисовать план комнат, отметить все розетки и выключатели, а затем прочертить линии к щитку. Еще один вариант — заказать экспресс-проект у электрика, который включает только основные расчеты нагрузок и схему щита. Это всё равно лучше, чем работать вслепую.
Ответы на частые вопросы
Обязательно ли делать проект по закону? Для частных домов строгих требований нет, но ПУЭ рекомендует иметь схему для безопасности и обслуживания.
Можно ли использовать кабель 1.5 мм² для розеток? Категорически нет. Это приведет к перегреву кабеля при нагрузке более 3 кВт.
Что делать, если проводка уже сделана без проекта? Провести ревизию: проверить сечение кабелей, номиналы автоматов и наличие заземления.
Поможет ли УЗО защитить от пожара? УЗО защищает людей от удара током и предотвращает пожар при утечке тока, но не при перегрузке сети (с этим справляются автоматы).
Как легализовать проводку без проекта? Пригласить сертифицированного электрика для проведения технических замеров и составления исполнительной схемы.
Можно ли объединить свет и розетки на одном автомате? Это грубое нарушение. При коротком замыкании в розетке вы останетесь в полной темноте.
Сколько времени занимает разработка проекта? От 3 до 10 дней в зависимости от сложности дома.
| Пункт проверки | Метод проверки | Ожидаемый результат | Статус (V) |
|---|---|---|---|
| Отсутствие КЗ | Прозвонка мультиметром | Цепь разомкнута | |
| Целостность заземления | Замер сопротивления | Соответствие норме | |
| Работа УЗО | Нажатие кнопки «Тест» | Мгновенное отключение | |
| Напряжение в розетках | Замер вольтметром | 220-230 В | |
| Маркировка линий | Визуальный осмотр | Все автоматы подписаны |
Меры безопасности: Все работы по монтажу проводите строго при отключенном питании. Используйте диэлектрические перчатки и защитные очки при штроблении. При работе с химией (герметики, пена) обеспечьте проветривание. Никогда не работайте с электрикой с мокрыми руками или на влажном полу.
