Дерево горит очень быстро, а неисправная электрика становится главной причиной пожаров в срубах. Монтаж электропроводки в деревянном доме требует предельной точности, так как любая искра может привести к катастрофе. Ошибка в выборе кабеля или плохой контакт обходятся слишком дорого. Моя цель — создать систему, которая будет работать десятилетиями без перегрева и коротких замыканий.
Особенности подготовки к работам
Сначала я всегда оцениваю свои силы. Работа эта сложная, требует базовых знаний электрики и понимания норм ПУЭ. Обычно на такой монтаж уходит от двух до четырех недель. Лучше всего затевать электрику осенью или зимой, когда дом уже немного «осел», но отделка еще не началась. Важно помнить, что в деревянных строениях запрещено использовать алюминиевые провода из-за их хрупкости и склонности к окислению.

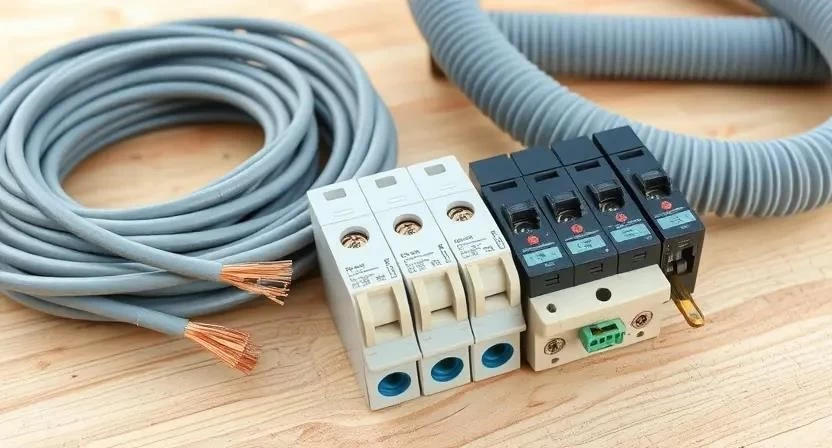

Выбор необходимых материалов
Выбираю только проверенные бренды, чтобы не переделывать всё через год. Основной выбор — кабель ВВГнг-LS, он не поддерживает горение и выделяет минимум дыма при нагреве. Для защиты использую гофру или металлорукав, чтобы грызуны не уничтожили изоляцию.
- Кабель ВВГнг-LS 3х2.5 (для силовых розеток)
- Кабель ВВГнг-LS 3х1.5 (для линий освещения)
- Гофротруба ПВХ огнестойкая
- Металлорукав в ПВХ-изоляции (для мест с повышенным риском)
- Распределительные коробки из негорючего пластика
- Автоматические выключатели разных номиналов
- УЗО (устройство защитного отключения)
- Распределительный щит с запасом по модулям
- Подрозетники, подходящие для дерева
- Клеммники WAGO или винтовые зажимы
Расход материалов зависит от площади, но в среднем на комнату 15-20 м² уходит около 40-60 метров кабеля с учетом подъемов к выключателям.
| Наименование | Характеристики | Примерный расход (на 50 м²) | Цена (средняя) |
|---|---|---|---|
| ВВГнг-LS 3х2.5 | Медь, негорючий | 100 м | 8 500 руб. |
| ВВГнг-LS 3х1.5 | Медь, негорючий | 70 м | 4 200 руб. |
| Гофра 20 мм | ПВХ, огнестойкая | 130 м | 3 100 руб. |
| Автоматы | 16А, 25А | 8 шт. | 4 500 руб. |
| УЗО | 30 мА | 2 шт. | 3 200 руб. |

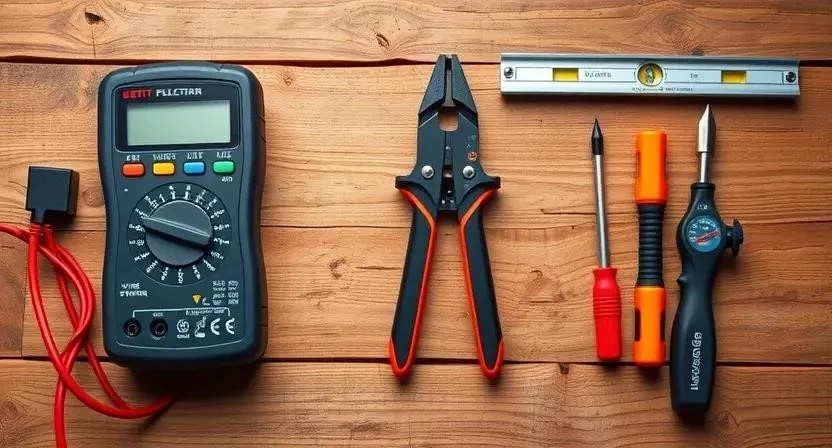

Инструментарий для электромонтажа
Инструмент должен быть надежным. Я не экономлю на стриппере, потому что поврежденная жила — это потенциальный перегрев в будущем. Если бюджет ограничен, часть оборудования можно взять в аренду, но мультиметр должен быть своим и всегда под рукой.
- Стриппер — для аккуратной зачистки изоляции без повреждения жил
- Мультиметр — проверка напряжения и прозвонка цепей
- Перфоратор — быстрое сверление отверстий в брусе или бревне
- Уровень — установка щитка и подрозетников строго по горизонту
- Набор отверток (шлиц, крест) — затяжка всех контактов
- Пассатижи — обжим, резка и вытягивание кабеля
- Строительный нож — грубая резка гофры и коробок
| Инструмент | Цель использования | Статус |
|---|---|---|
| Стриппер | Чистая зачистка жил | Обязательно |
| Мультиметр | Тест цепи и заземления | Обязательно |
| Перфоратор | Сверление отверстий | Обязательно |
| Уровень | Ровный монтаж коробок | Желательно |
| Отвертки | Затяжка контактов | Обязательно |
Организация рабочего пространства
Сначала выметаю весь строительный мусор из комнат. Освобождаю стены от лишних вещей, чтобы трассы прокладки были четкими и доступными. Застилаю пол плотной пленкой, чтобы мелкие опилки не забивались в пазы и не мешали работе. Разметка будущих точек делается маркером прямо по брусу с привязкой к мебели.
Подготовка поверхностей к монтажу
Проверяю влажность дерева — оно должно быть сухим, иначе кабель может «повести» при высыхании стен. Очищаю поверхности от пыли и опилок. Сверлю отверстия строго по разметке. Важный нюанс: отверстия делаю с небольшим запасом в 5-10 мм, чтобы кабель не зажимало при естественной усадке дома. Устанавливаю направляющие, если планируется открытый монтаж.
Пошаговый процесс установки проводки
Работа выполняется строго по этапам. Я рекомендую вести журнал работ, чтобы не забыть, где именно проходит кабель в стене.
- Составление схемы и расчет нагрузок (4-6 часов). Рисую план всех розеток и светильников. Считаю общую мощность, чтобы правильно подобрать сечение кабеля и номиналы автоматов. Ошибка здесь приведет к постоянному выбиванию пробок.

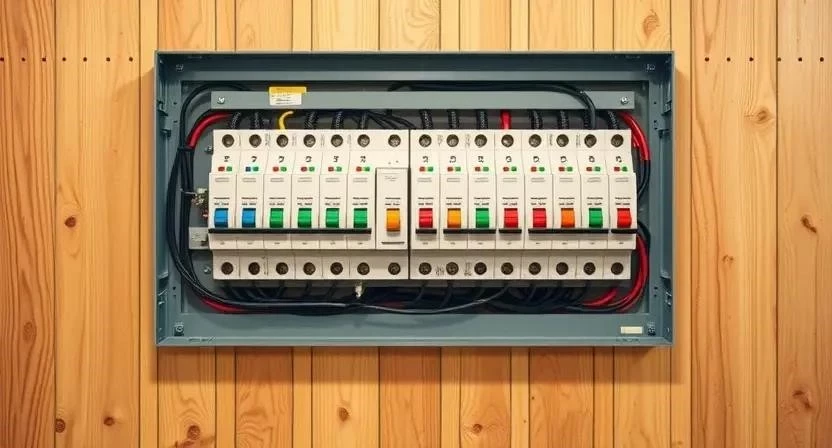

- Установка распределительного щита (3-5 часов). Монтирую щиток в сухом, доступном месте. Важно закрепить его жестко, но оставить место для ввода кабелей.
- Монтаж основной магистрали (10-15 часов). Прокладываю главные линии от щитка к распределительным коробкам. Использую гофру, закрепляя ее клипсами каждые 40-50 см.
- Прокладка линий к точкам потребления (15-20 часов). Тяну кабель к розеткам и выключателям. Один раз я забыл про запас кабеля в углу, и пришлось переделывать весь участок, так как провода не хватило до подрозетника.
- Установка подрозетников и коробок (8-10 часов). Врезаю коробки в дерево. Слежу, чтобы они не перекрывали несущие элементы бруса.
- Подключение автоматики и УЗО (5-7 часов). Собираю внутренности щитка. Сначала ставлю вводной автомат, затем УЗО, затем групповые автоматы.
- Монтаж конечных устройств (10-12 часов). Устанавливаю розетки и светильники. Затягиваю винты максимально плотно, чтобы избежать искрения.
- Проверка изоляции и заземления (3-4 часа). С помощью мультиметра проверяю отсутствие короткого замыкания между фазой, нулем и землей.
- Тестовый запуск системы (2-3 часа). Подаю напряжение и поочередно включаю мощные приборы. Проверяю, не греются ли провода.
Меры безопасности: Работаю только при полностью отключенном питании. Использую диэлектрические перчатки и защитные очки при сверлении. При работе с химией (герметики, очистители) обязательно проветриваю помещение. Никогда не работаю с электрикой в сырую погоду или при высокой влажности в доме.
Технические нюансы и особенности
Дерево — материал живой. Дом садится, и если закрепить кабель наглухо, его просто порвет через год. Я всегда оставляю «петли» с запасом в местах примыкания к стенам и перекрытиям. Температура в помещении при монтаже должна быть выше +5 градусов, чтобы изоляция оставалась эластичной. Время высыхания дерева после возможной обработки антисептиками должно составлять не менее 2 недель перед закрытием проводки.
Типичные ошибки новичков
Самая глупая ошибка — прокладка кабеля без защиты (гофры или металлорукава). В дереве это недопустимо из-за риска возгорания и грызунов. Еще часто экономят на сечении, ставя 1.5 мм туда, где нужна мощная нагрузка (например, на кухню). Результат — оплавленная изоляция через месяц эксплуатации. Отсутствие заземления в срубе превращает корпус стиральной машины в опасный электроприбор. Исправление таких ошибок требует полного демонтажа сети.
Расчет затрат на электромонтаж
Самостоятельный монтаж позволяет существенно сэкономить, но требует покупки собственного инструмента. Сравним затраты для среднего дома площадью 50-70 м².
| Статья расходов | Цена своими руками | Цена с мастером | Экономия |
|---|---|---|---|
| Материалы | 25 000 руб. | 25 000 руб. | 0 руб. |
| Инструменты | 7 000 руб. | 0 руб. | -7 000 руб. |
| Работа | 0 руб. | 40 000 руб. | 40 000 руб. |
| 32 000 руб. | 65 000 руб. | 33 000 руб. |
Эксплуатация и уход за сетью
Раз в год я проверяю затяжку винтов в щитке. Со временем медь «плывет», контакт ослабевает, что ведет к перегреву. Рекомендую купить недорогой тепловизор — он сразу покажет греющуюся коробку или автомат еще до того, как пойдет дым. Срок службы качественного кабеля ВВГнг-LS составляет около 30 лет, но при перегрузках он изнашивается быстрее.
Альтернативные способы прокладки

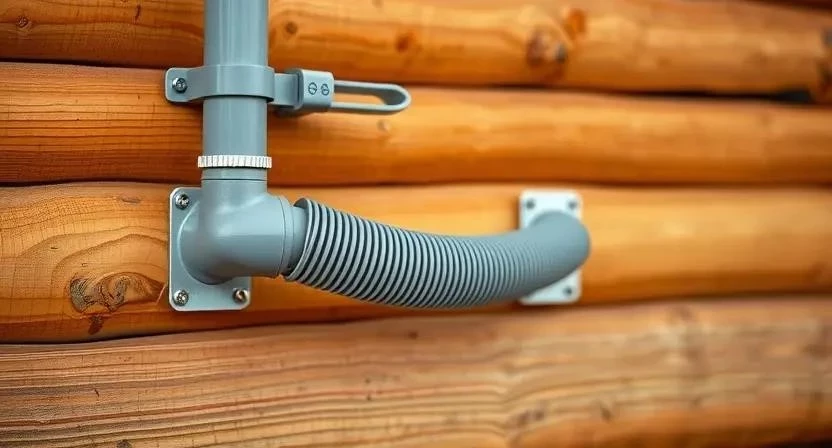

Если не хочется штробить дерево, есть отличные варианты. Ретро-проводка на керамических изоляторах выглядит стильно и абсолютно безопасна, так как кабель открыт и легко проверяется. Использование стальных труб — это «броня», максимальная защита от огня и грызунов, но монтаж в разы сложнее и дороже. Скрытая проводка в специальных каналах подходит для домов с отделкой из гипсокартона.
Ответы на частые вопросы
- Можно ли использовать пластиковую гофру? Да, но только огнестойкую (серую), которая не поддерживает горение.
- Какой кабель самый безопасный для дерева? ВВГнг-LS — золотой стандарт по пожарной безопасности.
- Нужно ли заземление в срубе? Обязательно. Без него УЗО не будет работать эффективно, а риск удара током возрастет.
- Можно ли прятать провода в утеплитель? Крайне не рекомендуется. Перегрев кабеля в утеплителе может привести к пожару.
- Как часто нужно проверять контакты? Раз в год, желательно осенью перед началом отопительного сезона.
- Что делать, если дом еще дает усадку? Использовать скользящие крепления и оставлять значительный запас кабеля в петлях.
- Можно ли использовать алюминий? Категорически нет. Только медь.
- Поможет ли УЗО от пожара? УЗО защищает людей от удара током и предотвращает утечки, но от короткого замыкания защищает автомат.
