Деревянные строения требуют особого подхода к электрификации из-за высокого риска возгорания. Я обычно закладываю на такие работы от 10 до 14 дней в зависимости от площади. Стоимость материалов и работ может варьироваться от 50 до 200 тысяч рублей. Правильный монтаж электропроводки в деревянном доме своими руками позволяет избежать пожаров и обеспечить стабильную работу техники. Важно строго соблюдать нормы ПУЭ, чтобы дом оставался безопасным.
Подготовительные этапы и оценка сложности
Работа с электрикой в дереве считается сложной. Она требует базовых знаний электротехники и умения пользоваться измерительными приборами. Я всегда рекомендую проводить весь монтаж до финишной отделки стен и потолков. Это позволяет проложить основные трассы без лишнего демонтажа и грязи. Если делать это позже, придется портить отделку или идти на опасные компромиссы с открытой проводкой без защиты.
Подбор кабеля и комплектующих

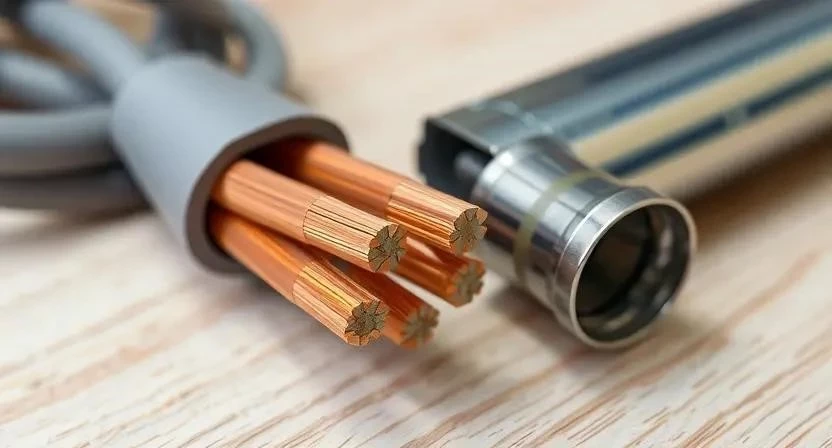

Для деревянных стен подходит только кабель с негорючей изоляцией. Я использую ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. Для защиты жил применяют стальные трубы или негорючие кабель-каналы. Распределительные коробки и подрозетники должны иметь негорючее основание.
- Кабель ВВГнг-LS 3х2.5 для розеток
- Кабель ВВГнг-LS 3х1.5 для освещения
- Металлические трубы для защиты
- Пластиковые кабель-каналы (негорючие)
- Распределительные коробки из поликарбоната
- Автоматические выключатели
- Устройства защитного отключения (УЗО)
- Подрозетники для дерева
- Заземляющий контур (стальная полоса)
| Материал | Расход на 100 м2 | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 150 м | 80 руб/м | 12 000 руб |
| Кабель ВВГнг-LS 3х1.5 | 100 м | 60 руб/м | 6 000 руб |
| Металлорукав/труба | 50 м | 120 руб/м | 6 000 руб |
| Автоматы/УЗО | 12 шт | 600 руб/шт | 7 200 руб |
| Подрозетники/коробки | 25 шт | 100 руб/шт | 2 500 руб |

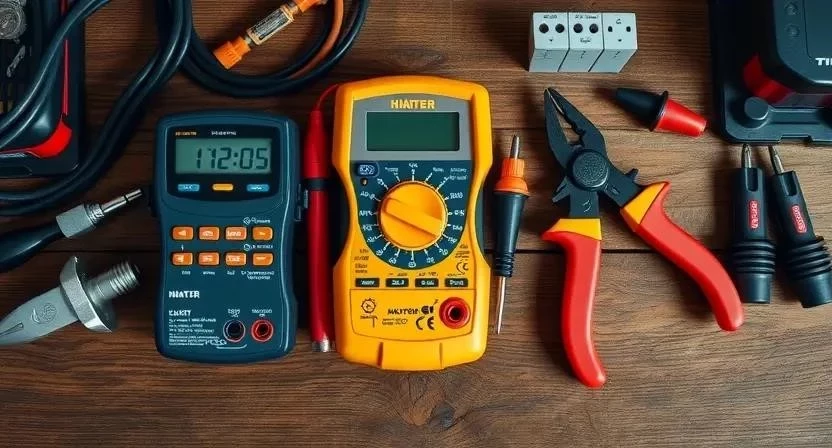

Инструментарий для электромонтажа
Без качественного инструмента работа превратится в мучение. Я предпочитаю использовать профессиональный стриппер для зачистки жил — это в разы быстрее, чем нож. Для скрытой проводки в дереве пригодится штроборез, но чаще всего обходятся коронками по дереву. Если бюджет ограничен, часть дорогого оборудования, например, мощный штроборез, можно взять в аренду на пару дней.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка напряжения и цепи | Обязательно | 1 500 руб |
| Индикаторная отвертка | Поиск фазы | Обязательно | 300 руб |
| Стриппер | Снятие изоляции | Желательно | 800 руб |
| Коронки по дереву | Сверление отверстий под розетки | Обязательно | 1 200 руб |
| Пассатижи/кусачки | Резка и гибка проводов | Обязательно | 700 руб |
Организация рабочего пространства
Перед началом работ я полностью освобождаю доступ к стенам и перекрытиям. Мебель убираю в другую комнату. Чтобы пыль не осела на окнах и дверях, заклеиваю их пленкой. Обязательно организую временное освещение с помощью переносного прожектора, так как основная сеть будет отключена.
Разметка и проверка основания
Сначала я наношу разметку трасс согласно схеме. Отмечаю места для розеток и выключателей. Важный момент — проверка влажности древесины. Слишком сырое дерево может привести к коррозии металлических элементов защиты или проблемам с фиксацией подрозетников. Я использую влагомер, чтобы убедиться, что дерево просохло до нормы.
Алгоритм проведения работ
Процесс монтажа требует четкой последовательности. Я однажды столкнулся с тем, что кабель в дешевой гофре начал греться при нагрузке, поэтому теперь использую только проверенные бренды и металл в опасных зонах.
- Разработка схемы и расчет нагрузки (4-6 часов).
- Ввод силового кабеля в дом через стальную трубу (6 часов).

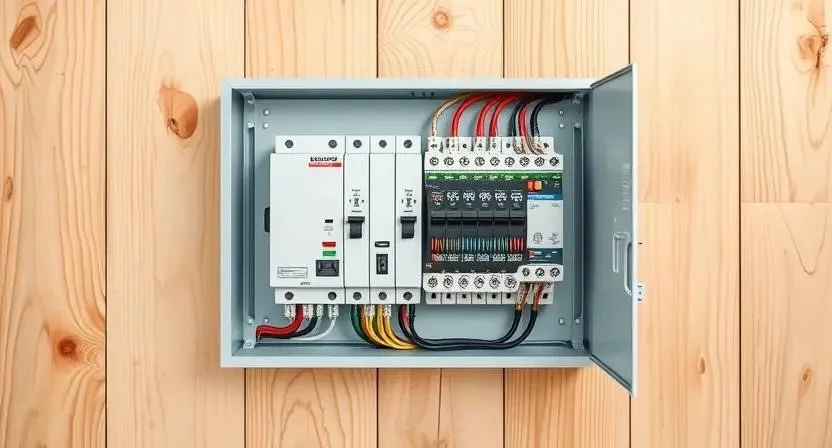

- Установка распределительного щита и монтаж автоматов (8 часов).
- Монтаж магистральных металлических труб или кабель-каналов (12-16 часов).
- Протяжка кабеля по подготовленным трассам (10 часов).
- Установка распределительных коробок в узлах разветвления (6 часов).
- Монтаж подрозетников с помощью коронок (8 часов).
- Соединение жил в коробках через клеммы или сварку (12 часов).
- Обустройство заземляющего контура вокруг дома (8 часов).
- Подключение УЗО и дифавтоматов в щитке (4 часа).
- Прозвонка всех цепей мультиметром на отсутствие КЗ (6 часов).
- Пусконаладочные работы и замеры напряжения под нагрузкой (4 часа).
| День | Этап работ | Особенности |
|---|---|---|
| 1-2 | Проектирование и ввод | Расчет мощностей, проход через стену |
| 3-5 | Монтаж защиты и трасс | Установка труб и щитка |
| 6-8 | Прокладка кабеля | Растяжка ВВГнг-LS по комнатам |
| 9-11 | Коммутация и заземление | Сборка коробок, забивка контура |
| 12-14 | Тесты и запуск | Прозвонка, проверка УЗО |
Технические тонкости и особенности
Если в доме планируется мощность до 15 кВт, я рекомендую трехфазную сеть 400 В. Это позволяет равномерно распределить нагрузку между фазами. Учитывайте усадку деревянного дома. Когда я монтировал сеть в срубе, заметил, что дерево дало усадку на 5 см, и кабель натянулся — теперь всегда оставляю запас в коробках (петли). Также слежу за совместимостью материалов, чтобы пластик не вступал в реакцию с пропитками дерева.
Типичные промахи новичков
Самая опасная ошибка — использование кабеля без маркировки «нг». Обычный ПВС в стене деревянного дома превращается в фитиль при пожаре. Часто забывают про металлические гильзы при проходе кабеля сквозь брус, что ведет к перетиранию изоляции. Скрутки без зажимов в коробках окисляются и греются. Отсутствие заземления в деревянном доме — это огромный риск удара током при пробое техники.
Смета и финансовые затраты
Стоимость зависит от объема материалов и квалификации мастера. Я всегда считаю смету с запасом 10% на обрезки кабеля.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и кабель | 30 000 | 30 000 | 0 |
| Инструменты (расход) | 5 000 | 0 | -5 000 |
| Работа по монтажу | 0 | 40 000 | 40 000 |
| Пусконаладка | 0 | 5 000 | 5 000 |
| 35 000 | 75 000 | 40 000 |
Эксплуатация и обслуживание сети
После завершения работ я рекомендую раз в год проверять затяжку контактов в щитке. Со временем из-за вибраций или перепадов температур винты могут ослабнуть. Срок службы качественного кабеля ВВГнг-LS составляет около 30 лет. При использовании мощных приборов (электрочайники, обогреватели) следите, чтобы розетки не грелись.
Разные способы прокладки кабеля
Выбор метода зависит от дизайна и бюджета. Я всегда предлагаю клиенту несколько вариантов:

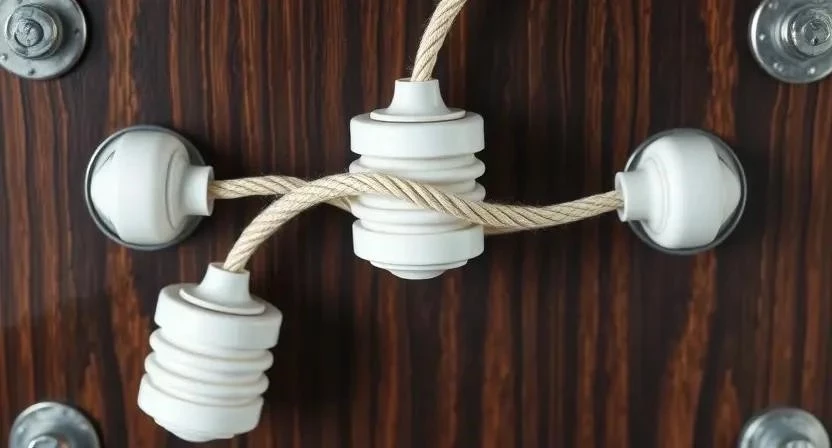

- Открытая проводка на фарфоровых изоляторах (ретро-стиль)
- Прокладка в пластиковых кабель-каналах (бюджетно)
- Скрытая проводка в стальных трубах (максимальная защита)
- Открытая проводка в металлорукаве (для технических помещений)
- Прокладка в штробах с последующим закрытием негорючим материалом
- Монтаж в пазах бруса с заделкой герметиком
- Комбинированный метод (скрытая в стенах, открытая по потолку)
Правила безопасности при монтаже
- Используйте защитные перчатки, очки и респиратор при сверлении.
- Обеспечьте проветривание помещений при работе с герметиками.
- Никогда не работайте под напряжением — полностью обесточьте сеть.
- При работе на высоте используйте устойчивые стремянки.
- Держите под рукой исправный огнетушитель.
- Не допускайте попадания воды в распределительные коробки.
- Проверяйте изоляцию кабеля перед укладкой в трубу.
Ответы на частые вопросы
Как выбрать сечение кабеля? Для розеток используйте 2.5 мм², для освещения — 1.5 мм². Это стандарт для бытовой нагрузки.
Можно ли использовать пластиковую гофру? Только если она негорючая (ПВХ-нг) и не контактирует напрямую с деревом в критических зонах. Лучше заменить на металлорукав.
Зачем нужно УЗО в деревянном доме? Оно мгновенно отключит ток при утечке, что предотвратит удар током и риск возгорания.
Какая проводка дешевле: открытая или скрытая? Открытая в кабель-каналах обходится дешевле и монтируется быстрее.
Нужно ли заземление? Да, оно обязательно для защиты людей и техники от статики и пробоев.
Что такое кабель LS? Low Smoke — кабель с пониженным дымовыделением при горении.
Как часто проверять контакты? Раз в год, особенно перед началом зимнего сезона отопления.
Я всегда проверяю заземление мультиметром дважды, даже если уверен в качестве контура, потому что однажды нашел обрыв в самом начале. Такой подход гарантирует, что дом будет безопасным для всех жильцов.
