Монтаж электропроводки в доме из СИП-панелей требует строгого соблюдения норм пожарной безопасности из-за горючести пенополистирола. Обычно такие работы занимают от 5 до 12 дней в зависимости от площади и сложности проекта. Ошибка в выборе материалов может привести к фатальным последствиям при коротком замыкании. Правильная электрика в доме из сип панелей закладывается еще на этапе строительства, до начала чистовой отделки. Это позволяет скрыть все коммуникации внутри стен без нарушения целостности панелей.
Базовые знания перед стартом работ
Процесс требует от мастера понимания специфики СИП-конструкций и четкого знания ПУЭ. Я всегда напоминаю заказчикам, что работа в таком доме отличается от бетонной коробки. Здесь нельзя просто штробить стены, так как это нарушит теплоизоляцию и прочность конструкции. Сложнее всего приходится с разводкой в углах и местах примыкания панелей. Срок выполнения зависит от количества точек, но обычно я закладываю неделю на стандартный коттедж. Все работы проводятся строго до отделки, чтобы не портить финишные покрытия.
Я однажды видел объект, где проводку кидали прямо в пенопласт без гофры. Это было настоящим кошмаром: кабель перетирал об острые края OSB, а найти место разрыва было почти невозможно. С тех пор я настаиваю на жестком соблюдении технологии.
Перечень необходимых материалов
Для обеспечения безопасности я использую только негорючие компоненты. Основной выбор — кабель ВВГнг-LS, где «нг» означает негорючесть, а «LS» — низкое дымовыделение при нагреве. Прокладывать его нужно исключительно в гофротрубе, которая служит дополнительным защитным барьером.
- Кабель ВВГнг-LS сечением 2.5 мм² (для розеток).
- Кабель ВВГнг-LS сечением 1.5 мм² (для освещения).
- Гофротруба ПВХ негорючая (серая).
- Подрозетники для гипсокартона или СИП-панелей.
- Распределительные коробки с крышками.
- Автоматические выключатели разного номинала.
- Устройства защитного отключения (УЗО).
- Кабельные стяжки нейлоновые.
| Материал | Расход на 100 м² | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 200 м | 70 руб/м | 14 000 руб |
| Кабель ВВГнг-LS 3х1.5 | 150 м | 50 руб/м | 7 500 руб |
| Гофротруба 20 мм | 300 м | 25 руб/м | 7 500 руб |
| Подрозетники | 30 шт | 40 руб/шт | 1 200 руб |
| Автоматы/УЗО | 12 шт | 450 руб/шт | 5 400 руб |

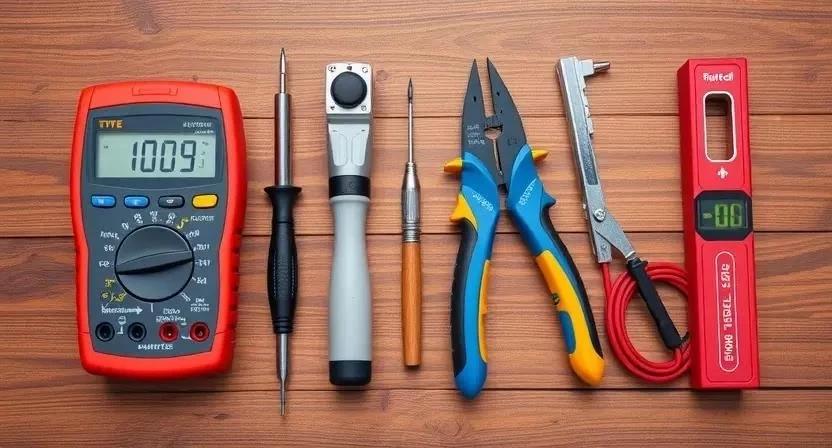

Инструментарий для электромонтажа
Качественный инструмент ускоряет работу и гарантирует надежность соединений. Я не рекомендую экономить на стриппере, так как повреждение жилы при зачистке ножом может привести к перегреву контакта в будущем. Для работы с панелями понадобится оборудование, позволяющее делать аккуратные отверстия без сколов OSB.
- Перфоратор с набором сверл по дереву и бетону.
- Шуруповерт с набором бит.
- Стриппер для зачистки изоляции.
- Мультиметр для проверки цепи.
- Строительный уровень (пузырьковый или лазерный).
- Канцелярский нож с выдвижными лезвиями.
- Лестница-стремянка алюминиевая.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Перфоратор | Сверление отверстий в панелях | Обязательно | 5 000 — 15 000 руб |
| Стриппер | Быстрое снятие изоляции | Желательно | 1 200 — 3 000 руб |
| Мультиметр | Прозвонка кабелей и замер напряжения | Обязательно | 1 500 — 5 000 руб |
| Лазерный уровень | Разметка розеток и щитка | Желательно | 3 000 — 10 000 руб |
| Шуруповерт | Крепление гофры и коробок | Обязательно | 4 000 — 12 000 руб |
Организация пространства перед работой
Первым делом я очищаю все помещения от строительного мусора и опилок. Это важно, так как мелкая стружка от OSB забивается в пазы и мешает плотному прилеганию подрозетников. Пол застилаю плотной пленкой или картоном, чтобы не поцарапать чистовое покрытие, если оно уже уложено. После этого приступаю к разметке: отмечаю карандашом будущие точки вывода розеток, выключателей и места установки светильников.
Подготовка поверхностей СИП-панелей
Работа с СИП-панелями имеет свои тонкости. Сначала я проверяю плоскостность стен, чтобы подрозетники не «утонули» слишком глубоко или не выпирали. Трассы прокладки кабеля размечаю строго вертикально и горизонтально — никаких диагоналей, это правило безопасности. Место под распределительный щит выбираю в доступном месте, обычно в прихожей или котельной. Сверлю отверстия в панелях с учетом того, что кабель должен проходить через полости, не перетираясь о края плит.
Пошаговая технология монтажа электрики
Для качественного результата я придерживаюсь четкого алгоритма. Весь процесс требует концентрации и использования средств защиты: обязательно надеваю перчатки и защитные очки при сверлении.
- Составление схемы (4-6 часов). Рисую детальный план расположения всех потребителей и расчет нагрузок на каждую линию.
- Установка щита (3-5 часов). Монтирую распределительный щит на уровне глаз, закрепляя его надежными саморезами.
- Разметка точек (4-8 часов). Переношу схему на стены, отмечая центры всех розеток и выключателей.
- Сверление отверстий (1-2 дня). Просверливаю отверстия в СИП-панелях для прохода гофротруб.

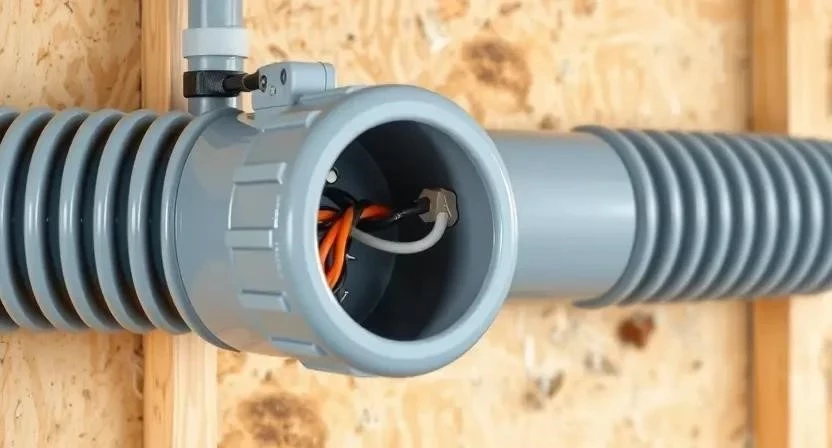

- Прокладка кабеля (2-3 дня). Затягиваю ВВГнг-LS в гофру и прокладываю ее по намеченным трассам.
- Фиксация линий (1 день). Креплю гофру к панелям с помощью нейлоновых стяжек или специальных клипс.
- Монтаж подрозетников (1 день). Вырезаю отверстия и фиксирую подрозетники, проверяя их уровень.
- Соединение проводов (1-2 дня). Соединяю жилы в распределительных коробках с помощью клемм WAGO или пайки.

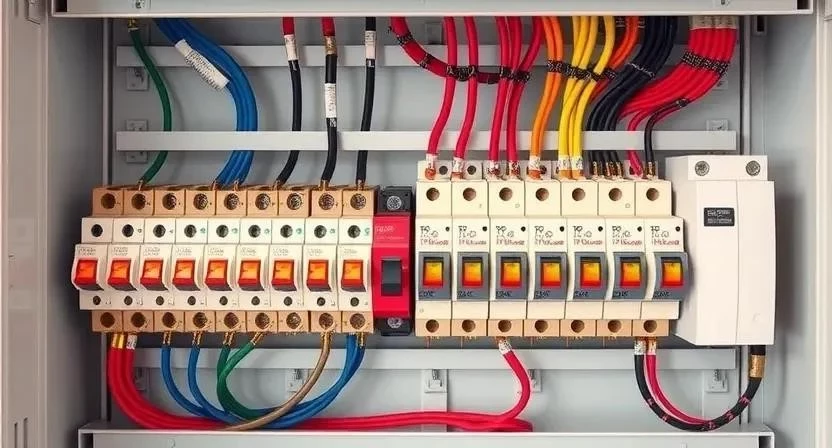

- Сборка щитка (1 день). Устанавливаю автоматические выключатели и УЗО согласно схеме.
- Установка фурнитуры (1 день). Монтирую розетки и выключатели, затягивая контакты максимально плотно.
- Тестирование (4-6 часов). Подаю напряжение и проверяю работу каждой точки под нагрузкой.
- Проверка изоляции (3-5 часов). С помощью мультиметра или мегомметра проверяю отсутствие коротких замыканий.
Ключевые технические нюансы
Главное требование — абсолютная негорючесть. Я никогда не использую обычный ПВС или дешевые аналоги. Температурный режим в СИП-домах стабильный, но кабель может нагреваться при перегрузке, поэтому зазоры при проходе через панели должны быть свободными. Важно, чтобы гофра не была пережата. Также я слежу за совместимостью материалов: использую только те крепежи, которые не разрушают структуру OSB-плиты.
Типичные ошибки новичков
Часто начинающие мастера пытаются сэкономить, что в СИП-доме недопустимо. Я выделяю несколько критических промахов:
- Экономия на кабеле. Использование кабеля без индекса «нг-LS» превращает дом в пороховую бочку.
- Отказ от гофры. Прокладка кабеля «голышом» ведет к его перетиранию о края панелей.
- Неправильные автоматы. Установка слишком мощного автомата на тонкий кабель приведет к пожару до того, как сработает защита.
- Отсутствие заземления. В СИП-домах это часто игнорируют, что опасно при использовании бытовой техники.
- Слишком глубокое сверление. Повреждение несущих элементов панели ослабляет конструкцию стены.
Я помню случай, когда клиент решил сэкономить и купил дешевые китайские автоматы. Через месяц один из них просто расплавился в щитке, не сработав при коротком замыкании. Пришлось перебирать всю группу питания.
Смета и расчет стоимости
Стоимость электромонтажа зависит от площади и количества точек. Своими руками можно сэкономить на оплате труда, но только если есть опыт. Для СИП-дома я рекомендую нанимать профи, так как цена ошибки слишком высока.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Материалы | 25 000 — 40 000 | 25 000 — 40 000 | 0 руб |
| Работа | 0 | 30 000 — 60 000 | 30 000 — 60 000 руб |
| Инструмент (аренда/покупка) | 5 000 — 10 000 | 0 (включено) | -5 000 — 10 000 руб |
| 30 000 — 50 000 | 55 000 — 100 000 | 25 000 — 50 000 руб |
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Проектирование | 1 день | Точный расчет нагрузок |
| Черновой монтаж | 5-7 дней | Сверление и прокладка гофры |
| Сборка щита | 1 день | Маркировка всех линий |
| Чистовой монтаж | 2 дня | Установка розеток/выключателей |
Эксплуатация и уход за системой
После завершения работ система требует минимального, но регулярного внимания. Я советую раз в год подтягивать винтовые зажимы в щитке, так как от перепадов температур контакты могут ослабнуть. Также важно проверять работоспособность УЗО с помощью встроенной кнопки «Тест». Срок службы качественного кабеля ВВГнг-LS составляет около 30 лет, но электроника в щите может потребовать обновления через 10-15 лет.
Альтернативные способы разводки
Если скрытая проводка кажется слишком сложной или дом уже отделан, есть другие варианты. Открытая проводка в ретро-стиле с керамическими изоляторами отлично смотрится в СИП-домах, придавая им уют. Также можно использовать специализированные кабель-каналы из ударопрочного пластика. Для управления светом сейчас популярны беспроводные выключатели, которые вообще не требуют прокладки кабеля к точке управления.
Я однажды монтировал ретро-проводку в гостиной СИП-дома. Заказчик был в восторге: не пришлось сверлить панели, а эстетика получилась на высоте.
Ответы на частые вопросы (FAQ)
Можно ли штробить СИП-панели?
Категорически нет. Штробление разрушает структуру OSB и выводит из строя теплоизоляционный слой, создавая «мостики холода».
Какой кабель лучше выбрать для СИП-дома?
Только ВВГнг-LS. Он не поддерживает горение и выделяет минимум дыма.
Нужна ли гофра при скрытой проводке?
Да, гофра обязательна. Она защищает кабель от механических повреждений об края OSB и препятствует распространению огня.
Как избежать перегрева кабеля в панели?
Используйте кабель правильного сечения (2.5 мм² для розеток) и не перегружайте линию. Подбирайте номинал автомата строго под сечение провода.
Можно ли делать электрику в СИП-доме самостоятельно?
Только если вы имеете профильное образование или большой опыт. Ошибка в таком доме может привести к пожару.
Как правильно заземлить дом из СИП-панелей?
Организуется классический контур заземления с забитием стальных электродов в землю и подводом провода к главному щиту.
Где лучше разместить электрощит?
В сухом, доступном месте, обычно в прихожей или техническом помещении, чтобы к нему был быстрый доступ.
Сколько стоит работа электрика в СИП-доме?
В среднем от 300 до 800 рублей за одну точку (розетка, выключатель) в зависимости от региона и сложности.
