Монтаж электропроводки в мансарде

Монтаж электросети в жилом помещении под крышей требует строгого соблюдения норм безопасности из-за близости горючих материалов кровли. Обычно такие работы занимают от 3 до 7 дней в зависимости от площади. Стоимость материалов для среднего этажа начинается от 15 000 рублей. Правильная электрика в мансарде исключает риск короткого замыкания в утеплителе. Теперь разберем, как реализовать этот проект грамотно.

Основы подготовки к электромонтажу

Перед тем как брать в руки инструмент, нужно оценить сложность объекта. Работа под скатами крыши всегда сложнее стандартного этажа из-за ограниченного пространства и специфики утепления. Я однажды забыл про уклон ската при расчете длины кабеля и в итоге мне пришлось перекладывать три метра провода. Для качественного результата потребуются базовые навыки работы с электрикой и понимание принципов распределения нагрузки. Учитывайте, что кровля сильно нагревается летом, что влияет на выбор изоляции кабеля.

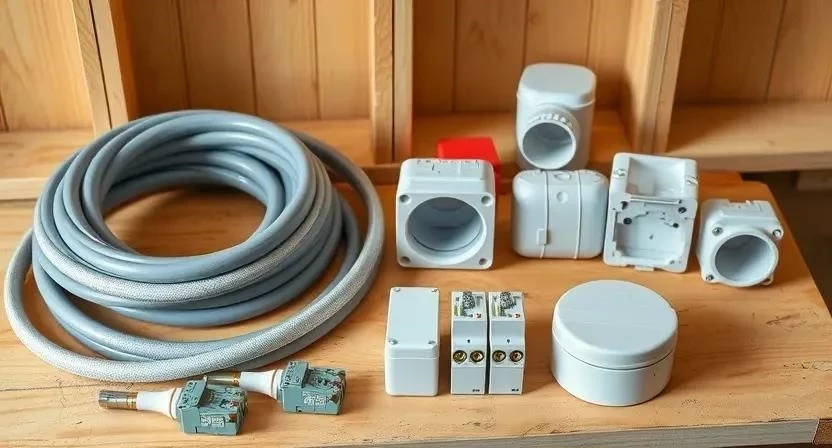

Подбор комплектующих и расходников

Подбирать материалы следует с запасом 10-15% на обрезку. Основным выбором станет кабель ВВГнг-LS: он не поддерживает горение и имеет пониженное дымовыделение. Для силовых розеток используйте сечение 3х2.5 мм², а для освещения достаточно 3х1.5 мм². Все линии обязательно прокладывайте в ПВХ-гофре, чтобы защитить проводку от грызунов и механических повреждений. Я рекомендую использовать клеммы Wago для соединений в коробках, так как они надежнее обычных скруток.

Технический арсенал мастера

Инструментарий должен быть профессиональным, чтобы избежать ошибок в контактах. Стриппер позволяет зачищать изоляцию, не повреждая жилу, что критично для безопасности. Мультиметр необходим для проверки целостности цепей и поиска обрывов. Перфоратор с узким сверлом поможет аккуратно пройти сквозь деревянные стропила. Уровень гарантирует, что розетки не будут висеть криво. Лестница-стремянка должна быть устойчивой, так как работа на высоте в мансарде постоянна.

Организация рабочего пространства

Сначала очистите комнату от всего лишнего. Мебель и строительный мусор мешают свободному перемещению и могут привести к травмам. Я всегда застилаю пол плотным картоном, чтобы не поцарапать чистовую стяжку или паркет. Защитите отделку стен пленкой, если она уже выполнена. Тщательно продумайте трассы прокладки кабеля, чтобы линии шли максимально коротко и удобно.

Работа с основанием и разметка

Особое внимание уделите скатам крыши. Проводку здесь лучше пускать вдоль стропил, избегая пересечения с пароизоляцией в случайных местах. Я заметил, что если проколоть пароизоляцию в нескольких точках без герметизации, в углах быстро появляется конденсат. Разметьте места установки розеток и выключателей карандашом. Оптимальная высота выключателя — 90 см от пола, розеток — 30 см. Проверьте, чтобы точки подключения не совпадали с располжением опорных балок.

Технология монтажа по этапам

Двигаться нужно строго по плану, чтобы не пришлось переделывать уже закрытые участки. Соблюдайте технику безопасности: используйте респиратор при штроблении и защитные очки. Все работы по подключению к сети выполняйте только при полностью отключенном питании!

1. Составление детальной схемы электроснабжения с указанием всех точек (2 часа).
2. Выбор места для распределительного щита, обычно в нижней части лестничного пролета (1 час).
3. Штробление стен или монтаж кабель-каналов с шагом крепления 40 см (6 часов).
4. Прокладка основного силового кабеля от щита к потребителям (4 часа).
5. Установка распределительных коробок в верхних точках стен (3 часа).
6. Монтаж подрозетников с помощью гипса или алебастра для жесткой фиксации (3 часа).
7. Разводка линий освещения по скатам и потолку (4 часа).
8. Подключение выключателей к соответствующим линиям (2 часа).
9. Монтаж светильников на скаты и потолок с соблюдением зазоров (4 часа).

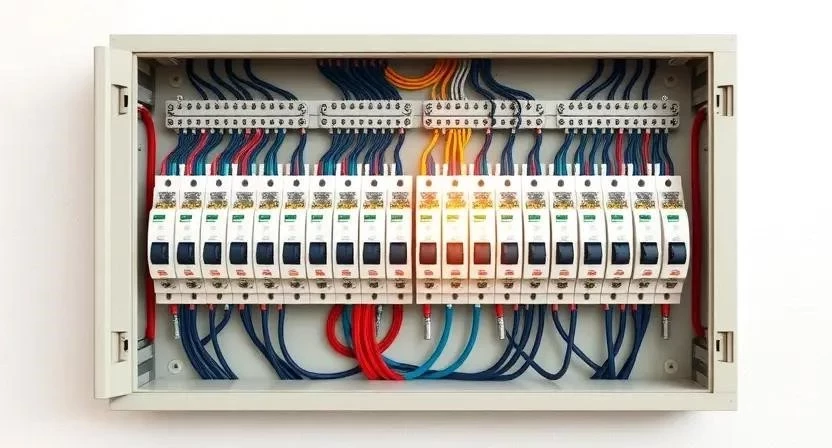

10. Сборка и подключение электрощита с установкой автоматов (5 часов).
11. Проверка целостности цепей с помощью мультиметра и заземления (2 часа).
12. Финальное тестирование всей системы под нагрузкой (2 часа).
13. Зачистка рабочего места и проверка всех соединений (1 час).

Технические тонкости и нормы

Температурные колебания в мансарде могут быть экстремальными. Летом кабель под кровлей может нагреваться до 60-70 градусов, поэтому использование негорючей изоляции обязательно. Согласно нормам ПУЭ, запрещено прокладывать кабель непосредственно по утеплителю без защитной гофры. Это предотвращает перегрев и защищает от случайных проколов. Влажность в помещении должна быть в норме, иначе контакты в распределительных коробках начнут окисляться.

Типичные промахи новичков

Новички часто пытаются сэкономить на мелочах, что приводит к серьезным проблемам. Я столкнулся с этим на одном из объектов, где владелец решил отказаться от гофры в деревянных перекрытиях.

1. Прокладка кабеля без гофры, что ведет к риску возгорания при коротком замыкании.
2. Неправильный расчет сечения провода (использование 1.5 мм² для мощных обогревателей).
3. Полное игнорирование заземления, что опасно при использовании металлических приборов.
4. Ошибки в расположении выключателей (слишком далеко от двери или за шторой).
5. Использование дешевых алюминиевых проводов вместо медных.

Экономика проекта

Рассчитать бюджет можно, исходя из площади помещения и количества точек. Найм профессиональной бригады гарантирует соблюдение ПУЭ, но стоит значительно дороже. Я использовал схему раздельного расчета, чтобы понять, где можно сэкономить без потери качества.

Эксплуатация и обслуживание

Завершение работ не означает, что о сети можно забыть. Рекомендую проверить затяжку всех винтовых контактов в щитке и розетках через год эксплуатации. Материалы подвергаются температурному расширению, из-за чего соединения могут ослабнуть. Избегайте использования мощных масляных обогревателей через дешевые удлинители. Срок службы качественного кабеля ВВГнг-LS составляет около 30 лет при правильном монтаже.

Другие способы реализации

Существуют и альтернативные подходы к устройству сети, если скрытый монтаж невозможен или нежелателен. В некоторых случаях открытая проводка выглядит даже стильнее.

• Открытая проводка в стиле лофт с использованием винтажных кабелей в оплетке.
• Использование беспроводных выключателей для управления светом без штробления.
• Скрытый монтаж в гипсокартонных перегородках с использованием специальных зажимов.
• Монтаж в декоративных кабель-каналах, окрашенных в цвет стен.
• Установка накладных распределительных коробок в индустриальном стиле.
• Применение умных реле для удаленного управления нагрузкой.
• Интеграция LED-лент в ниши между скатом и стеной.
• Использование металлических труб для защиты кабеля в премиум-сегменте.

Ответы на частые вопросы

Отвечаю на самые популярные вопросы, с которыми сталкиваются владельцы домов при обустройстве мансарды.

• Можно ли использовать обычный кабель в утеплителе? Нет, только в негорючей гофре, чтобы избежать перегрева и повреждений.
• Где лучше расположить щиток на мансарде? В самом доступном месте, желательно у входа или в коридоре, вдали от влажных зон.
• Как рассчитать количество розеток? Из расчета минимум 3-4 штуки на одну жилую зону плюс отдельные выводы под технику.
• Нужен ли отдельный автомат на мансардный этаж? Да, это позволит обесточить весь этаж для ремонта, не выключая свет в остальном доме.

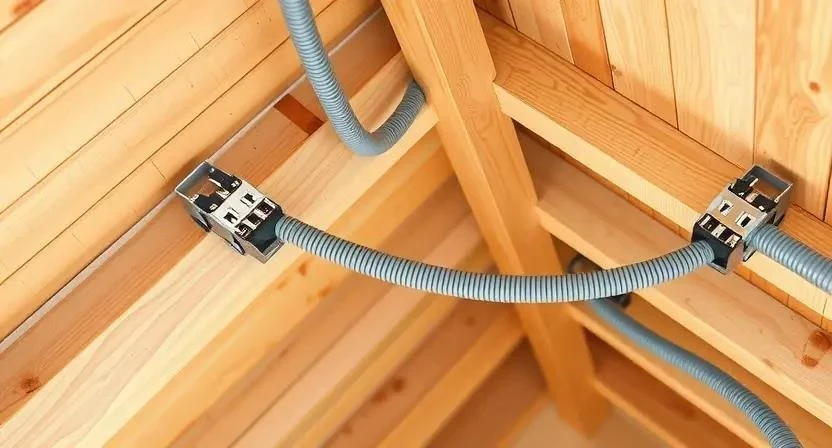

• Как проложить провод по скату крыши? Строго вдоль стропил, фиксируя гофру клипсами каждые 40-50 см.
• Какое сечение провода выбрать для освещения? Оптимально 3х1.5 мм², этого достаточно для большинства светодиодных и люстровых систем.
• Можно ли монтировать электрику после отделки? Можно, но только открытым способом или с использованием кабель-каналов.
• Как избежать перегрева кабеля под кровлей? Использовать кабель с индексом нг-LS и не укладывать его в плотные пучки.
