Монтаж электропроводки в уличной беседке требует строгого соблюдения норм безопасности из-за постоянного воздействия влаги. Обычно такие работы занимают от одного до трех дней в зависимости от сложности схемы. Стоимость базового комплекта материалов начинается от 5 000 рублей. Правильная электрика для беседки исключает риск короткого замыкания при первом же дожде. Это основа комфортного отдыха на свежем воздухе.
Особенности подготовки к работам
Перед закупкой кабеля нужно оценить свои навыки. Без базовых знаний электромонтажа лучше позвать специалиста. Я всегда рекомендую проводить основные работы в сухой период — поздней весной или летом. Это гарантирует отсутствие лишней влаги в траншеях при прокладке кабеля. Сложность проекта зависит от того, будет ли освещение автономным или подключенным к общему щитку дома.
Подбор необходимых материалов

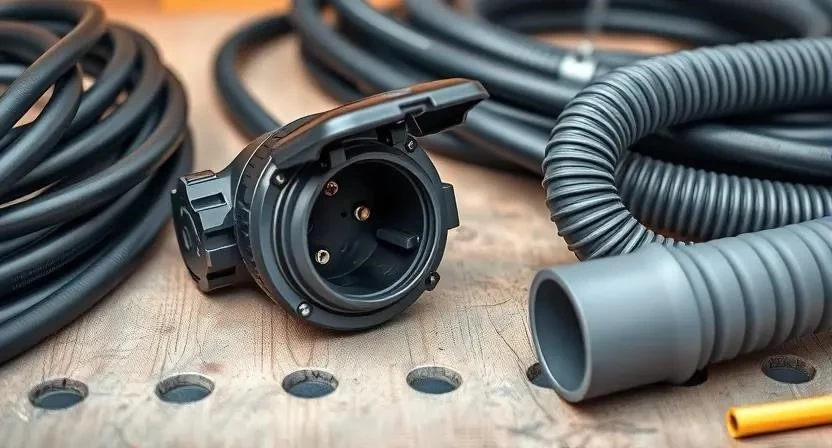

Для улицы подходят только специализированные компоненты с повышенной влагостойкостью. Обычный провод внутри беседки быстро придет в негодность из-за перепадов температур. Я использую только медный кабель с соответствующей изоляцией.
- Кабель ВВГнг (для открытой прокладки) или ВБбШв (бронированный для земли);
- Гофрированная труба из ПВХ или ПНД;
- Автоматические выключатели (автоматы) на 10А и 16А;
- Устройство защитного отключения (УЗО) на 30мА;
- Распределительные коробки с классом защиты не ниже IP54;
- Розетки уличные с герметичными крышками;
- Светильники с высокой степенью защиты (IP44, IP65);
- Клеммники WAGO с зажимами для влажных помещений;
- Монтажные клипсы и хомуты;
- Силиконовый влагостойкий герметик.
Расход материалов рассчитывается исходя из периметра беседки и количества точек освещения. Обычно на стандартную террасу 15-20 кв.м. уходит около 30-50 метров кабеля.
| Материал | Расход на 15 кв.м. | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 40 м | 80 руб/м | 3 200 руб |
| Гофра ПНД 20мм | 30 м | 30 руб/м | 900 руб |
| Розетка IP65 | 3 шт | 600 руб/шт | 1 800 руб |
| Светильник LED IP65 | 4 шт | 1 200 руб/шт | 4 800 руб |
| УЗО + Автомат | 1 комплект | 2 500 руб | 2 500 руб |
Инструментарий для монтажа
Качественный инструмент ускоряет процесс и гарантирует надежность соединений. Я заметил, что использование дешевых пассатижей часто приводит к повреждению изоляции кабеля.
- Стриппер — для быстрой и аккуратной зачистки жил;
- Мультиметр — проверка целостности цепи и напряжения;
- Перфоратор — создание отверстий в бетоне или кирпиче;
- Набор отверток (крестовая, плоская) — затяжка контактов;
- Строительный уровень — ровная установка розеток;
- Рулетка — точная разметка трасс;
- Канцелярский нож — работа с гофрой.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | 1 500 руб |
| Стриппер | Снятие изоляции | Желательно | 800 руб |
| Перфоратор | Сверление отверстий | Обязательно | 4 000 руб (аренда 500) |
| Уровень | Выравнивание элементов | Обязательно | 600 руб |
| Отвертки | Монтаж фурнитуры | Обязательно | 1 000 руб |
Организация пространства
Сначала очищаю площадку террасы от мусора, веток и лишнего грунта. Деревянные конструкции беседки обрабатываю огнебиозащитой, чтобы исключить риск возгорания при возможном перегреве кабеля. Я заранее расставляю мебель и технику, чтобы точно определить места установки розеток и выключателей. Это избавляет от необходимости переделывать проводку после завершения отделки.
Разметка и трассировка линий
Трассировка линий электропередач проходит по кратчайшему пути от щитка к потребителям. Я размечаю маршруты с помощью мела или маркера прямо по балкам и стенам. Важно проверить уровень поверхности, чтобы гофра не провисала и не собирала воду. Точки выхода провода подготавливаю заранее, сверля отверстия в деревянных элементах. Все штробы или пути прокладки должны быть максимально скрыты от глаз, но доступны для обслуживания.
Пошаговый процесс установки
Монтаж требует последовательности. Я один раз допустил ошибку, проложив кабель слишком мелко, и весной его чуть не перебил лопатой при посадке цветов. Теперь строго соблюдаю глубину траншеи.
- Составление схемы. Рисую план расположения всех светильников и розеток. Определяю мощность нагрузки, чтобы выбрать сечение провода. (1-2 часа)
- Прокладка магистрального кабеля. Копаю траншею от основного щитка к беседке на глубину 70 см. Укладываю кабель в ПНД-трубе, засыпаю песком. (4-6 часов)

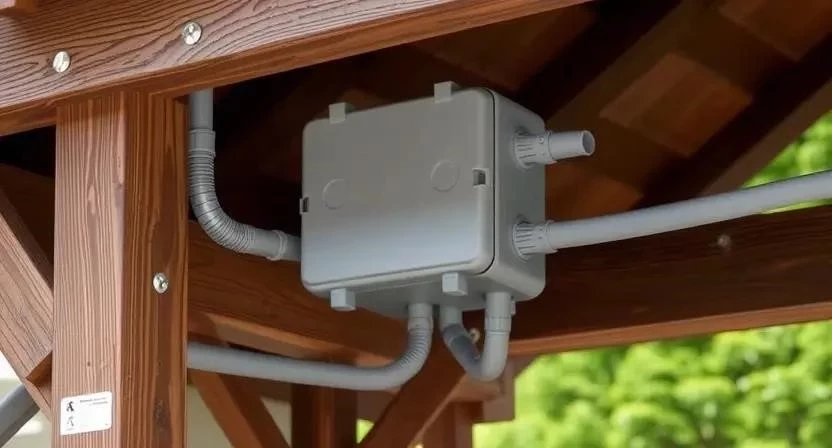

- Установка коробок. Монтирую распределительные коробки в верхних точках беседки. Они служат узлами разводки к разным группам света. (2 часа)
- Монтаж защиты. Закрепляю гофру или ПВХ-трубы вдоль балок. Использую пластиковые клипсы каждые 40-50 см. (3 часа)
- Разводка линий. Протягиваю провода от коробок к точкам освещения и розеткам. Оставляю запас кабеля 15-20 см для удобного подключения. (4 часа)
- Установка розеток. Монтирую влагозащищенные розетки с крышками. Убеждаюсь, что они расположены выше уровня возможного подтопления. (2 часа)

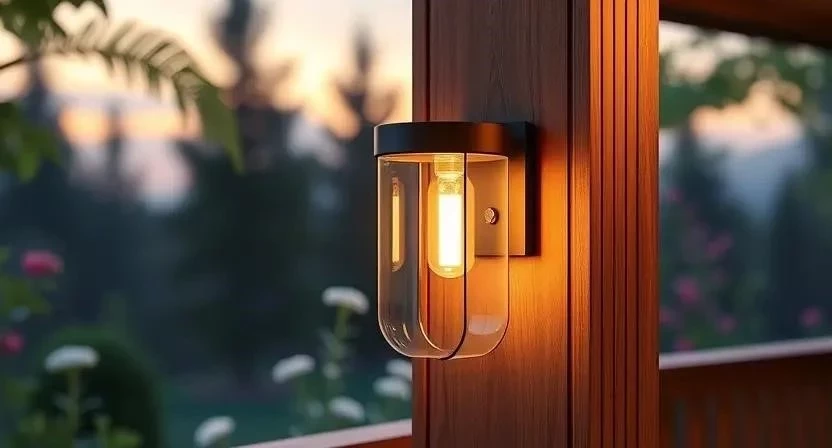

- Подключение света. Устанавливаю светильники и LED-ленту. Соединяю их через герметичные клеммы. (3 часа)

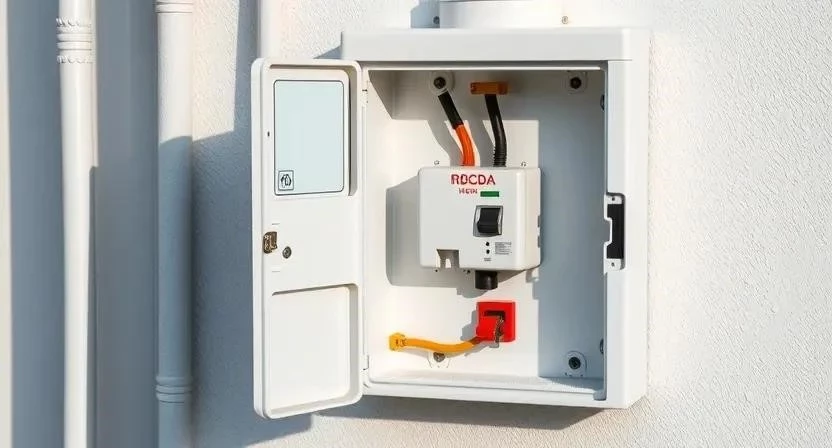

- Оснащение щитка. Устанавливаю УЗО и автоматические выключатели. Это критически важно для защиты людей от удара током. (2 часа)
- Герметизация. Соединяю провода в коробках, обрабатываю все стыки и вводы силиконовым герметиком. (2 часа)
- Проверка цепи. С помощью мультиметра проверяю отсутствие короткого замыкания и целостность жил. (1 час)
- Тестовый запуск. Включаю питание по очереди: сначала розетки, затем освещение. Проверяю работу каждого прибора. (1 час)
- Финишная отделка. Фиксирую все свисающие провода, закрываю декоративными накладками или крашу гофру в цвет дерева. (3 часа)
| Этап работ | Время | Особенности |
|---|---|---|
| Земляные работы | 5 часов | Глубина 70 см, песчаная подушка |
| Монтаж гофры | 3 часа | Шаг крепления 50 см |
| Электромонтаж | 8 часов | Использование клемм WAGO |
| Пусконаладка | 2 часа | Проверка мультиметром |
| Герметизация | 2 часа | Силикон IP65 |
Технические нюансы и стандарты
Степень защиты IP определяет долговечность системы. Для освещения под навесом, где нет прямого дождя, достаточно IP44. Для светильников, которые висят на открытой террасе, выбираю только IP65. Помню, как один раз сэкономил на герметике, и через год контакты окислились. Сейчас использую только качественные составы, которые полностью сохнут за 24 часа. Также учитываю, что при сильных морозах дешевая изоляция может потрескаться, поэтому выбираю кабель с пометкой «нг-LS».
Типичные ошибки новичков
Многие пытаются сэкономить, используя бытовой кабель для улицы. Я сам когда-то попробовал проложить обычный ПВС, но через два сезона изоляция стала хрупкой и начала осыпаться. Это прямой путь к короткому замыканию.
- Отсутствие заземления в уличных розетках, что опасно при пробое изоляции прибора;
- Игнорирование УЗО, из-за чего при утечке тока срабатывает только общий автомат, а не защита человека;
- Неправильный выбор сечения: использование 1.5 мм² для мощных электрогрилей или обогревателей;
- Монтаж проводов по дереву без гофры или труб, что создает риск возгорания при перегреве;
- Использование обычных скруток вместо специализированных клеммников.
Расчет стоимости реализации
Цена зависит от выбранного бренда материалов и того, кто будет выполнять работу. Самостоятельный монтаж позволяет сэкономить на оплате услуг мастера, но требует времени и наличия инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Материалы и кабель | 12 000 | 12 000 | 0 |
| Работа по монтажу | 0 | 8 000 | 8 000 |
| Аренда инструмента | 1 000 | 0 | -1 000 |
| 13 000 | 20 000 | 7 000 |
Эксплуатация и уход
Раз в год, обычно перед началом сезона, проверяю затяжку винтов в клеммах и щитке. Пыль и паутина в плафонах светильников снижают яркость света, поэтому чищу их весной. Сроки службы качественных уличных компонентов составляют 10-15 лет. В зимний период рекомендую отключать ненужные линии освещения, чтобы избежать перегрузок при использовании мощных обогревателей.
Альтернативные системы освещения
Если нет возможности тянуть кабель от дома, можно использовать автономные системы. Я пробовал устанавливать солнечные панели с аккумуляторами — это удобно для декоративной подсветки дорожек. Однако для полноценной работы электроприборов (чайник, ноутбук) такая система будет слишком дорогой и слабой. Сравнение с сетью 220В показывает, что традиционный монтаж надежнее и дешевле в долгосрочной перспективе.
Ответы на частые вопросы
Какой кабель лучше выбрать для улицы?
Для прокладки в земле используйте бронированный ВБбШв, для открытой прокладки по стенам — ВВГнг в гофре.
Можно ли использовать обычную гофру?
Нет, бытовая серая гофра разрушается под солнцем. Нужна черная ПНД-гофра, устойчивая к ультрафиолету.
Зачем нужно УЗО в беседке?
Оно мгновенно отключает питание при утечке тока, что спасает жизнь, если вода попала в розетку или светильник.
Как защитить провода от грызунов?
Использование стальной гофры или ПНД-труб с толстыми стенками делает кабель недоступным для мышей.
Какое сечение провода выбрать для освещения?
Для света достаточно 1.5 мм², для розеток обязательно используйте 2.5 мм².
Можно ли монтировать электрику по дереву без защиты?
Категорически нельзя. Провод должен быть в гофре или трубе для пожарной безопасности.
Как выбрать степень IP для розеток?
Выбирайте IP65 — такие розетки имеют плотную крышку и прокладки, защищающие от струй воды.
Сколько точек освещения нужно на 10 кв.м.?
Обычно достаточно 3-4 точек: центральный свет и пара акцентных светильников по углам.
