Монтаж и организация электрики для домашней солнечной электростанции

Интеграция солнечной электростанции в домашнюю сеть позволяет существенно снизить расходы на электричество. Обычно такая система обходится в несколько сотен тысяч рублей, а монтаж занимает от трех до семи дней. Правильная электрика для солнечных панелей гарантирует безопасность всей проводки и стабильную работу бытовых приборов. Грамотный подход к планированию исключает риск короткого замыкания или выхода из строя дорогого инвертора.

Первые шаги перед началом работ

Сначала я всегда считаю общую мощность потребления дома за месяц. Это позволяет точно определить, сколько фотоэлектрических модулей потребуется для покрытия нужд семьи. Важно проверить состояние существующей электросети, чтобы она выдержала дополнительную нагрузку без перегрева кабелей. Монтаж лучше начинать в весенний период, когда световой день увеличивается, а температура воздуха становится комфортной для работы на кровле. Весь процесс от первичных расчетов до пуска системы занимает около недели.

Комплектация системы

Для сборки станции потребуется набор специализированного оборудования. Я рекомендую закупать все компоненты одного производителя, чтобы избежать конфликтов в ПО инвертора и контроллера.

• Солнечные панели (количество зависит от расчетной мощности).
• Инвертор (сетевой или гибридный в зависимости от целей).
• Кабель Solar (медный, с двойной изоляцией, стойкий к УФ-лучам).
• Автоматические выключатели постоянного тока (DC) для защиты массива.
• УЗО (устройство защитного отключения) для защиты людей от удара током.
• Шины заземления из оцинкованной стали.
• Коннекторы MC4 для герметичного соединения модулей.
• Разрядники перенапряжения для защиты от молний.

Примерный расчет материалов представлен в таблице ниже:

Инструментарий мастера

Работа с электрикой требует точности, поэтому использовать дешевый инструмент нельзя. Для качественного монтажа я подготовил следующий список:

• Перфоратор для крепления кронштейнов и щитка.
• Мультиметр для замера вольтажа и ампеража.
• Кримпер (обжимной инструмент) для Solar-разъемов.
• Стриппер для аккуратной зачистки изоляции.
• Лестница-стремянка с широкой ступенью.
• Шуруповерт с набором качественных бит.
• Строительный уровень для выравнивания панелей.

Меры безопасности: Обязательно используйте защитные очки и перчатки. Работа на высоте требует страховочного пояса. При подключении к сети обязательно отключайте главный рубильник.

Организация технического узла

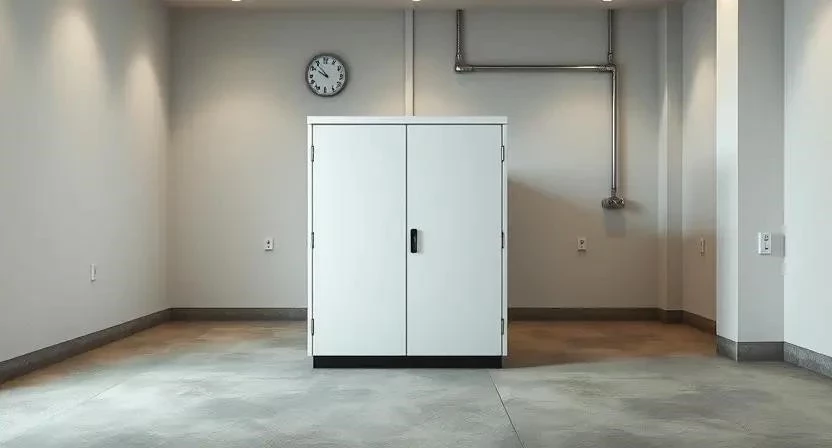

Инвертор и аккумуляторы я размещаю в сухом, проветриваемом помещении, вдали от источников тепла. Температура в этой зоне не должна превышать +25 градусов, иначе аккумуляторы начнут быстро деградировать. Организую принудительную вентиляцию с помощью вытяжного вентилятора, чтобы отводить тепло от работающего инвертора. Все существующие трубы и кабели в этой зоне закрываю защитными пластиковыми кожухами, чтобы случайно не повредить их при монтаже распределительного щитка.

Подготовка места установки

Сначала монтирую алюминиевые направляющие на кровле, используя специальные стальные кронштейны. Каждую точку крепления я обрабатываю кровельным герметиком в два слоя, чтобы полностью исключить протечки воды внутрь дома. Затем прокладываю гофрированные кабельные трассы от места установки панелей до щитка. Важно, чтобы кабель не касался острых краев металла и не был натянут слишком сильно. Проверяю герметичность всех вводов кабеля в помещение с помощью монтажной пены и силикона.

Процесс интеграции оборудования

Монтаж выполняется строго по этапам. Ошибка в последовательности может привести к выгоранию электроники.

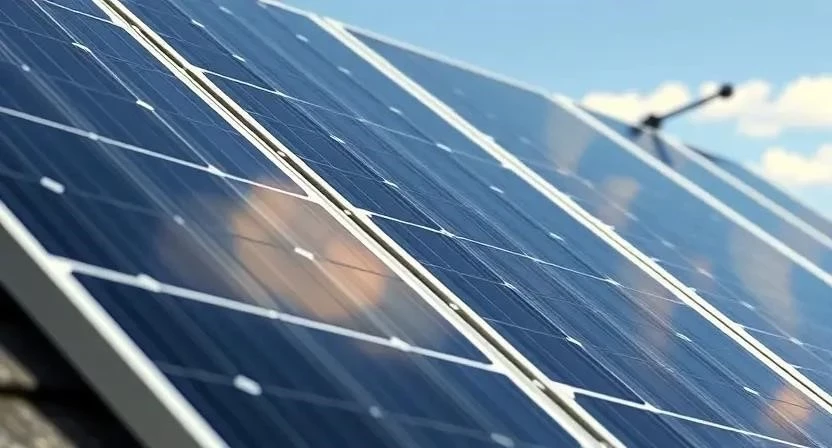

1. Установка панелей и их соединение. Я использую последовательное соединение для повышения вольтажа или параллельное для увеличения ампеража — 6 часов.

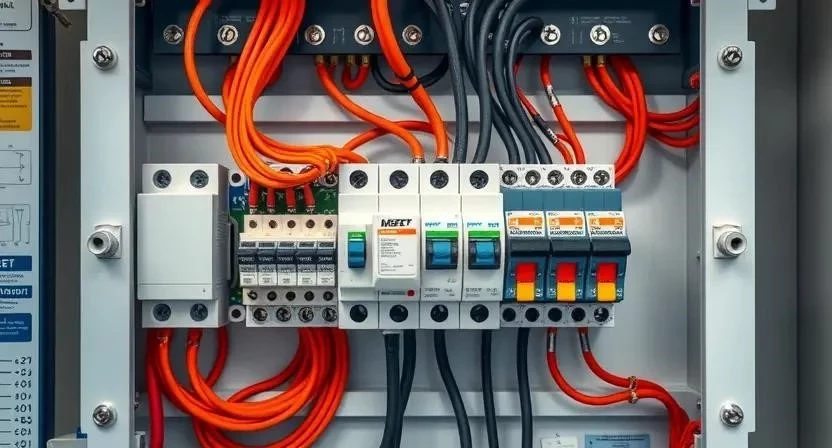

2. Монтаж защитного оборудования. Устанавливаю предохранители и разрядники в специальный DC-щит — 3 часа.
3. Подключение массива панелей к инвертору через коннекторы MC4 с проверкой плотности зажима — 2 часа.

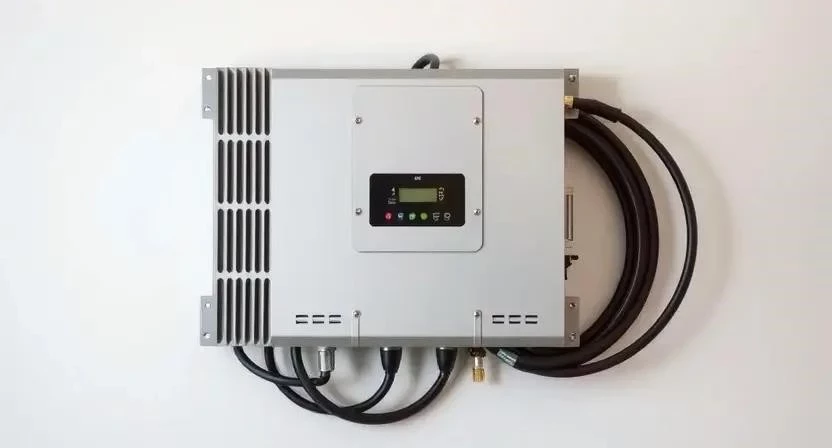

4. Установка инвертора на стену и его первичная настройка параметров сети — 2 часа.
5. Подключение аккумуляторного блока для гибридных систем с соблюдением полярности — 3 часа.
6. Интеграция инвертора в главный распределительный щит дома через автоматические выключатели — 4 часа.
7. Установка двунаправленного счетчика электроэнергии для учета отдачи в общую сеть — 2 часа.
8. Заземление всей системы: соединяю рамы панелей и корпус инвертора с контуром заземления — 3 часа.
9. Проверка напряжения мультиметром и тестирование системы под нагрузкой (включение мощных приборов) — 2 часа.
10. Пусконаладочные работы и настройка ПО через мобильное приложение — 2 часа.

Пример из опыта: Однажды я забыл проверить полярность перед включением, и в инверторе мгновенно выбило предохранитель. Теперь я всегда замеряю вольты мультиметром на каждом конце кабеля перед финальным зажимом.

Технические тонкости монтажа

Температурный режим для аккумуляторов критичен: при сильном морозе емкость падает, а при перегреве сокращается срок службы. Затенение даже одного модуля может снизить эффективность всей цепи в несколько раз из-за эффекта «бутылочного горлышка». Я всегда подбираю сечение медного кабеля с запасом, чтобы минимизировать потери напряжения на длинных участках. Для линий до 10 метров использую сечение 4-6 мм², что позволяет избежать падения вольтажа.

Ошибки начинающих

Многие пытаются сэкономить на мелочах, что приводит к авариям. Вот основные промахи:

1. Неправильная полярность при соединении «плюса» и «минуса».
2. Полное отсутствие заземления алюминиевых рам панелей.
3. Использование обычного кабеля ПВС вместо специализированного Solar (изоляция обычного кабеля трескается на солнце за один сезон).
4. Перегрузка инвертора одновременным включением чайника и бойлера.
5. Слабая затяжка клемм в щитке, что вызывает искрение и нагрев.

Пример из опыта: Видел объект, где использовали обычный белый кабель. Через год изоляция превратилась в труху. Только специальный черный Solar-кабель выдержит жесткий ультрафиолет.

Финансовые расчеты

Стоимость системы зависит от выбранного оборудования и желаемой мощности. Самостоятельный монтаж позволяет сэкономить около 30-50 тысяч рублей на услугах профессионального электрика.

Обслуживание системы

Панели нужно очищать от пыли и снега дважды в год, иначе выработка энергии упадет на 15-20%. Раз в полгода я проверяю затяжку всех контактов в распределительном щите, так как от вибраций и перепадов температур винты могут ослабнуть. Состояние АКБ отслеживаю через приложение инвертора, следя за глубиной разряда. Срок службы самих модулей составляет около 25 лет, а инвертора — в среднем 10-12 лет.

Выбор типа системы

Существует несколько вариантов интеграции. Сетевые системы идеальны для экономии, автономные — для удаленных участков, а гибридные совмещают оба подхода. Иногда я использую микроинверторы вместо одного центрального.

Пример из опыта: В одном из проектов я ставил микроинверторы на каждую панель. Это вышло дороже, но при частичном затенении крыши дерево не «убивало» выработку всей станции.

Ответы на частые вопросы

Можно ли подключать панели без инвертора?
Нет, это невозможно. Панели выдают постоянный ток (DC), а бытовая техника работает на переменном токе (AC). Инвертор преобразует энергию в нужный формат.

Что будет при отключении внешней сети?
Сетевой инвертор выключится в целях безопасности. Гибридный инвертор переключит дом на питание от аккумуляторов.

Как выбрать мощность инвертора?
Сложите мощность всех приборов, которые будут работать одновременно, и добавьте запас 20%.

Нужен ли специальный счетчик?
Да, двунаправленный счетчик необходим, чтобы фиксировать энергию, которую ваша станция отдает в общую сеть.

Безопасно ли это для бытовой техники?
Абсолютно, если использовать инвертор с «чистым синусом». Он выдает ток такого же качества, как в городской сети.

Сколько лет служит система?
Панели работают до 25 лет, инвертор требует замены через 10-15 лет.

Можно ли добавить панели позже?
Да, если ваш инвертор имеет запас по мощности и допустимому вольтажу входной цепи.

Как работает система в пасмурную погоду?
Выработка падает, так как интенсивность света ниже, но процесс генерации не прекращается полностью.
