Монтаж и подбор защитной автоматики в квартире

Монтаж электропроводки в квартире начинается с правильного подбора защитной автоматики. Неправильный номинал приводит либо к постоянным отключениям, либо к опасному оплавлению изоляции кабеля. В среднем стоимость комплекта автоматов для небольшой квартиры составляет от 3 000 до 7 000 рублей, а время установки занимает около 4 часов. Чтобы понять, как выбрать автомат по мощности и току, нужно учитывать суммарную нагрузку всех приборов в линии. Это основа безопасности любого жилья.

Основы выбора защитной автоматики

Прежде всего, нужно разобраться с понятием номинального тока. Это максимальная сила тока, которую автомат пропускает через себя без срабатывания расцепителя. Если нагрузка превышает этот порог, устройство отключает питание. Также критически важно выбрать правильную время-токовую характеристику. Тип B подходит для освещения и сетей с малой индуктивностью. Тип C является универсальным для большинства бытовых розеток. Тип D применяется там, где есть мощные двигатели с огромными пусковыми токами. Я всегда начинаю с оценки суммарной нагрузки в каждой линии, чтобы защита сработала вовремя.

Перечень комплектующих

Для сборки щитка потребуются следующие элементы:

• Автоматы номиналом 6А (для освещения)
• Автоматы номиналом 10А (для маломощных линий)
• Автоматы номиналом 16А (стандарт для розеток)
• Автоматы номиналом 25А (для мощных приборов)
• Соединительные шины (гребенки) для объединения фаз

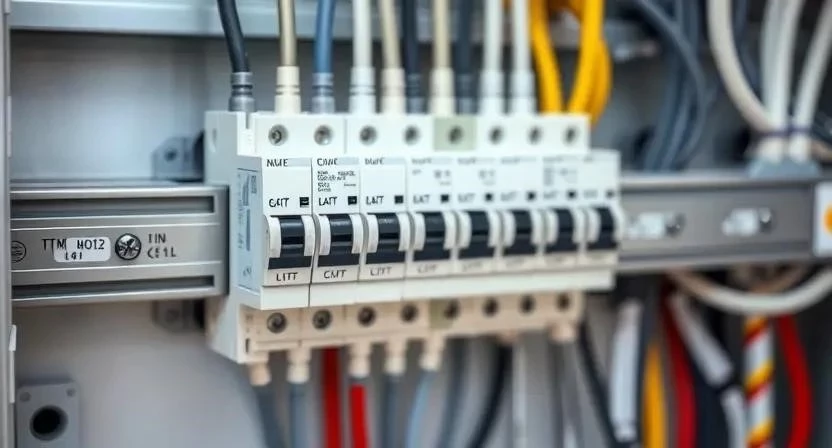

• Распределительный щит подходящего размера
• DIN-рейка для крепления модулей
• Маркировочные наклейки для каждой группы

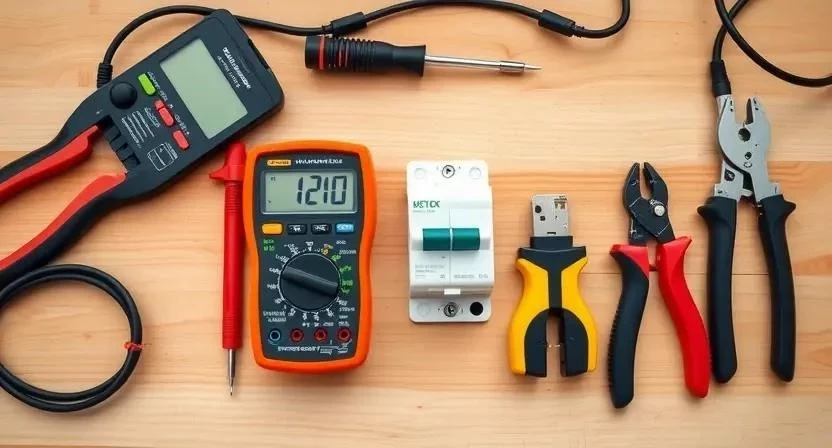

Инструментальный набор

Инструменты должны быть качественными и безопасными:

• Индикаторная отвертка для поиска фазы
• Мультиметр или токоизмерительные клещи
• Стриппер для аккуратной зачистки проводов
• Набор диэлектрических отверток с изоляцией
• Пассатижи для обрезки жил
• Фонарик с креплением на голову
• Маркер для разметки кабелей

Организация рабочего места

Работу следует начинать с полного обесточивания вводного щита. Я лично проверяю отсутствие напряжения индикатором на каждом проводе перед касанием. Организуйте временное освещение, чтобы не работать впотьмах. Обеспечьте свободный доступ к электрощитку, убрав лишние вещи из прохода. Это позволит двигаться быстро и избежать случайных травм.

Предварительный осмотр сети

Проверка состояния старой проводки обязательна. Я однажды поставил автомат на 25А на старый медный кабель сечением 1.5 мм2, и через месяц заметил, что изоляция начала темнеть. Сразу заменил его на 10А, чтобы избежать пожара. Теперь я всегда маркирую кабели по группам потребителей с помощью цветного скотча. Очистите внутренности щитка от пыли и удалите старые крепления, которые только занимают место. Чистота в щитке упрощает монтаж и улучшает охлаждение компонентов.

Процесс установки по этапам

Сначала определите суммарную мощность всех приборов в одной группе. Затем приступайте к монтажу по следующему алгоритму:

1. Сложение мощностей всех потребителей в линии (15 мин).
2. Расчет силы тока по формуле I = P / U, где P — мощность в Ваттах, U — напряжение 220В (5 мин).
3. Подбор сечения медного кабеля, исходя из расчетного тока (10 мин).
4. Выбор номинала автомата, который должен быть строго меньше максимально допустимого тока кабеля (5 мин).
5. Определение типа характеристики (B, C или D) в зависимости от типа нагрузки (5 мин).
6. Установка и защелкивание автомата на DIN-рейку (10 мин).
7. Подключение фазного провода в клеммник с плотной затяжкой винта (15 мин).
8. Проверка надежности всех контактов методом «протяжки» (10 мин).
9. Тестирование линии под реальной нагрузкой с помощью мультиметра (20 мин).

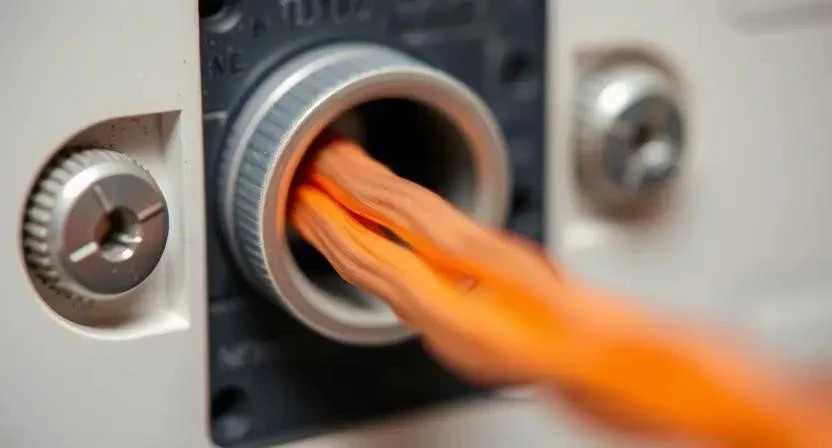

Я всегда использую гребенчатые шины вместо перемычек из провода. Это экономит время и исключает риск плохого контакта. При подключении важно, чтобы зачищенный конец провода полностью заходил в клемму, но не торчал наружу.

Технические тонкости монтажа

Стоит учитывать пусковые токи. Холодильники, стиральные машины и насосы в момент старта потребляют в 3-6 раз больше тока, чем обычно. Если поставить слишком «чувствительный» автомат типа B, он будет выбивать при каждом включении компрессора. Также влияет температура внутри щитка. При сильном нагреве тепловой расцепитель срабатывает быстрее, поэтому не забивайте щит модулями слишком плотно, оставляя небольшие зазоры для вентиляции.

Ошибки, которых стоит избегать

Многие новички допускают промахи, которые могут стоить им безопасности:

1. Установка автомата с завышенным номиналом (так называемый «жучок»), что ведет к перегреву кабеля.
2. Использование одного мощного автомата на всю квартиру вместо разделения на группы.
3. Плохая затяжка винтовых клемм, вызывающая искрение и оплавление пластика.
4. Игнорирование соответствия номинала автомата сечению провода.
5. Монтаж автоматики в сырых помещениях без соответствующей степени защиты IP.

Смета и финансовый расчет

Цены зависят от бренда и качества материалов. Я заметил, что дешевые автоматы IEK иногда срабатывают медленнее, чем ABB, поэтому на ввод я всегда ставлю премиум-бренд. Я решил собрать щиток сам, чтобы точно знать, какой провод куда идет, и сэкономил около 4 000 рублей на работе мастера.

Эксплуатация и обслуживание

После завершения работ не забывайте про уход. Раз в год я провожу периодическую протяжку всех винтовых соединений. Со временем из-за температурных расширений металл может «ослабнуть». Обязательно проверяйте отсутствие оплавлений на корпусе автоматов и потемнения изоляции проводов. Если заметили запах горелого пластика — немедленно обесточьте сеть и ищите место плохого контакта.

Варианты расширенной защиты

Существуют более продвинутые способы обезопасить дом. Можно использовать дифференциальные автоматические выключатели (дифф-автоматы), которые объединяют функции защиты от перегрузки и утечки тока. Еще один надежный вариант — связка «Автомат + УЗО». УЗО защищает человека от удара током, если произошел пробой на корпус прибора. Я лично проверяю работу УЗО кнопкой «Тест» раз в месяц.

Часто задаваемые вопросы

Что делать, если автомат постоянно выбивает?
Скорее всего, в линии перегрузка или произошло короткое замыкание. Попробуйте отключить все приборы в этой группе и включать их по одному, чтобы найти виновника.

Можно ли ставить автомат 25А на розетки?
Только если у вас проложен медный кабель сечением не менее 2.5 мм2. Для кабеля 1.5 мм2 такой номинал опасен и приведет к пожару.

Чем отличается тип C от типа B?
Тип B срабатывает быстрее и используется для освещения. Тип C более устойчив к кратковременным скачкам тока, поэтому он идеален для бытовой техники.

Технические справочные таблицы

Меры безопасности:
При работе с электричеством обязательно используйте диэлектрические перчатки и очки. Никогда не работайте под напряжением. При использовании химии для очистки щитка обеспечьте проветривание помещения. Помните, что ошибки в электрике могут привести к летальному исходу или пожару, поэтому при сомнениях обратитесь к сертифицированному специалисту.
