Монтаж электрокотла требует создания отдельной силовой линии от распределительного щитка. Ошибка в расчетах приводит к перегреву изоляции или постоянному срабатыванию защиты. Подключение электрокотла обходится в среднем от 5 000 до 15 000 рублей за работу, если не считать стоимость материалов. Процесс занимает от одного до двух рабочих дней в зависимости от сложности трассы.
Безопасность электромонтажа в доме
Правильно собранная электрика исключает риск возгорания проводки при длительных нагрузках. Расчет мощности и выбор кабеля становятся критическими этапами, так как котел работает часами в режиме высокого потребления. Я всегда говорю: экономия на сечении провода в данном случае — это лотерея с собственным домом.
Что нужно знать перед стартом
Прежде чем приступать, оцените сложность работ. Для таких задач желательно иметь группу допуска по электробезопасности не ниже III. Если вы не профи, лучше пригласить специалиста для финальной проверки. Согласование с энергосетями обязательно, если мощность котла превышает выделенный на дом лимит. Я заметил, что многие забывают об этом и получают штрафы или отключение за перегрузку сети.
Что купить для монтажа
Для качественной сборки используйте только сертифицированные компоненты. Основной упор делаю на медный кабель с негорючей изоляцией.
- Кабель ВВГнг-LS (сечение зависит от мощности).
- Автоматический выключатель подходящего номинала.
- Устройство защитного отключения (УЗО) или дифавтомат.

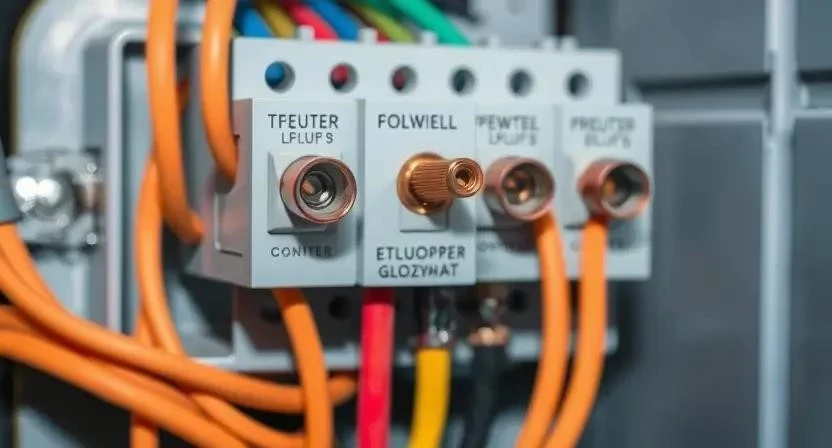

- Клеммные колодки для надежного соединения.
- Гофрированная труба ПВХ для защиты кабеля.
- Подрозетники и монтажные коробки.
- Наконечники НШВИ для опрессовки жил.
- Изолента и термоусадочные трубки.
Примерный расчет затрат на комплектующие:
| Материал | Расход (примерно) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х6 | 15 м | 150 руб/м | 2 250 руб |
| Автомат 32А | 1 шт | 400 руб | 400 руб |
| УЗО 40А/30мА | 1 шт | 1 200 руб | 1 200 руб |
| Гофра 20 мм | 15 м | 30 руб/м | 450 руб |
| Расходники (дюбели, клеммы) | 1 комплект | 500 руб | 500 руб |

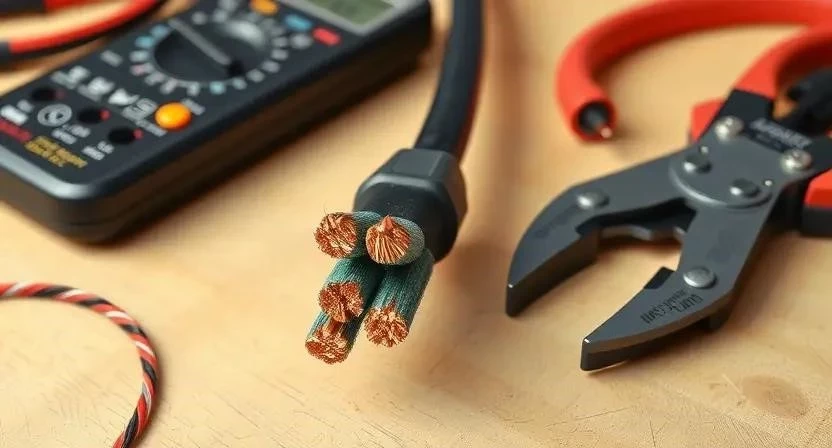

Инструментарий электрика
Собрать правильный набор инструментов важно для соблюдения технологии. Некоторые позиции можно взять в аренду, но базовый набор должен быть под рукой.
- Мультиметр для проверки напряжения и прозвонки.
- Индикаторная отвертка.
- Стриппер для быстрой зачистки изоляции.
- Перфоратор с бурами 6-8 мм.
- Набор диэлектрических отверток.
- Кримпер для обжима наконечников.
- Строительный уровень.
Покупать дорогой профессиональный инструмент имеет смысл, если вы планируете делать ремонт во всем доме. Для разового подключения котла проще арендовать перфоратор и купить недорогой, но точный мультиметр.
Подготовка места установки
Сначала определите точное место для щитка и самого котла. Важно обеспечить свободный доступ к коммуникациям для обслуживания. Я рекомендую оставлять зазор минимум 50 см вокруг прибора. Чтобы пыль не осела на электронике, накройте соседние поверхности плотной пленкой.
Монтаж трасс и подготовка щитка
Тщательно продумайте маршрут прокладки кабеля. Разметка трасс выполняется с помощью уровня и карандаша. Если стены бетонные, используйте штробление, чтобы скрыть проводку. В деревянных домах кабель укладывается в гофру или кабель-каналы. В распределительном щите освободите место под новый автомат и УЗО. Я всегда проверяю, чтобы в щитке оставалось пространство для вентиляции, иначе автоматы могут перегреваться.
Этапы подключения системы
Процесс требует строгого соблюдения последовательности действий. Ошибки на ранних этапах приведут к переделке всей линии.
- Расчет мощности и тока (30 мин). Определяем общую нагрузку котла и вычисляем силу тока по формуле I = P / (U * cos φ).
- Выбор сечения кабеля (20 мин). Сравниваем требования: для нагрузки до 7-9 кВт обычно хватает 6 мм², для более мощных систем беру 10 мм².
- Подбор защиты (20 мин). Выбираем номинал автомата с запасом 10-20% и УЗО на 30мА для защиты людей.
- Прокладка линии (3-5 часов). Монтируем кабель от щитка к котлу в гофре.
- Организация заземления (2 часа). Подключаем котел к общему контуру заземления дома.
- Подключение к клеммам (1 час). Соединяем жилы (фаза, ноль, земля) согласно схеме производителя.

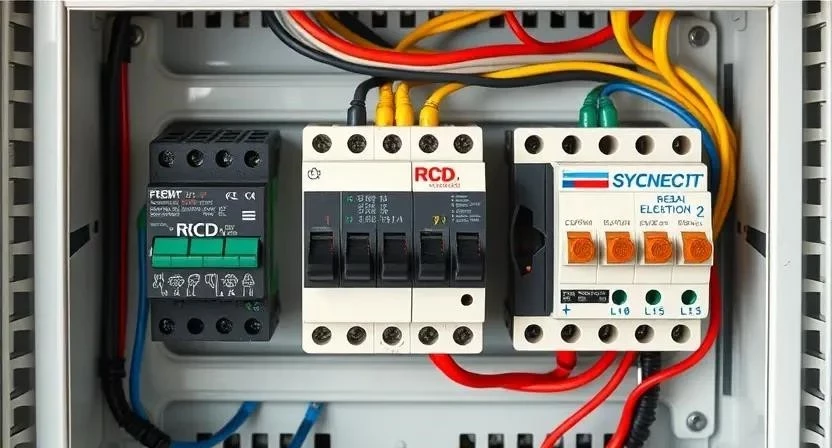

- Сборка узла в щитке (1.5 часа). Устанавливаем автомат и УЗО, подключаем силовую линию.
- Проверка мультиметром (30 мин). Проверяем отсутствие короткого замыкания и наличие напряжения на контактах.
- Запуск под нагрузкой (1 час). Включаем питание и следим за работой ТЭНов.
Для точного подбора кабеля используйте таблицу:
| Мощность котла (кВт) | Рекомендуемое сечение меди (мм²) | Макс. ток (А) | Тип сети |
|---|---|---|---|
| 3 — 6 | 2.5 — 4 | ~25 | 220 В |
| 7 — 9 | 6 | ~40 | 220 В |
| 10 — 15 | 10 | ~63 | 220 В |
| 12 — 18 | 4 | ~32 на фазу | 380 В |
| 20+ | 6 | ~40 на фазу | 380 В |
Подбор автоматики зависит от тока:
| Ток нагрузки (А) | Номинал автомата (А) | Номинал УЗО (А) | Сечение кабеля (мм²) |
|---|---|---|---|
| 16 | 16 — 20 | 25 | 2.5 |
| 25 | 25 — 32 | 40 | 4 |
| 32 | 32 — 40 | 40 — 63 | 6 |
| 40 | 40 — 50 | 63 | 10 |
| 50 | 50 — 63 | 63 | 16 |
Из моего опыта: однажды я столкнулся с ситуацией, когда заказчик решил сэкономить и проложил кабель 2.5 мм² на котел 9 кВт. Через неделю изоляция начала плавиться прямо в стене. Пришлось всё переделывать, что вышло в три раза дороже.
Технические нюансы монтажа
Подключение к сети 220В проще, но создает большую нагрузку на одну фазу. В сетях 380В нагрузка распределяется равномерно, что снижает нагрев проводов. Важно следить за температурой в щитке. Если автоматы стоят слишком плотно, они могут срабатывать ложно из-за перегрева. Я рекомендую оставлять один пустой модуль между мощными автоматами для вентиляции.
Типичные ошибки новичков
Многие пытаются упростить процесс, что приводит к авариям. Я считаю, что в электрике нет места компромиссам.
- Занижение сечения кабеля для экономии денег.
- Отсутствие заземления или использование «зануления».
- Применение дешевых китайских автоматов, которые не срабатывают при КЗ.
- Монтаж без УЗО, что смертельно опасно при пробое ТЭНа.
- Использование скруток вместо клемм или сварки.
Пример из практики: видел случай, когда котел подключили через обычную бытовую розетку. Розетка оплавилась за один вечер работы в морозы. Всегда используйте прямой вывод кабеля или специальные силовые разъемы.
Расчет стоимости работ и материалов
Цена зависит от длины трассы и выбранного оборудования. Своими руками вы экономите только на оплате труда мастера.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Кабель и гофра | 3 000 | 3 000 | 0 |
| Автоматика (УЗО, автомат) | 2 000 | 2 000 | 0 |
| Расходные материалы | 500 | 500 | 0 |
| Работа по монтажу | 0 | 7 000 | 7 000 |
| 5 500 | 12 500 | 7 000 |
Обслуживание после запуска
Работа не заканчивается после первого включения. Через месяц эксплуатации я обязательно проверяю протяжку всех винтовых контактов. Из-за температурного расширения металла зажимы могут ослабнуть, что приведет к искрению. Также полезно замерить температуру кабеля в щитке тепловизором или просто рукой при пиковой нагрузке.
Дополнительные решения для системы
Для защиты дорогого котла от скачков напряжения используйте стабилизаторы. ИБП (источник бесперебойного питания) поможет сохранить тепло в доме при кратковременном отключении света. Автоматизация через умный дом позволит управлять температурой удаленно, что существенно экономит электроэнергию.
Мой совет: я установил в своем доме стабилизатор напряжения, и это спасло плату управления котла во время сильного скачка в сети прошлым летом. Рекомендую не пренебрегать этой покупкой.
План проверки перед пуском
| Этап проверки | Метод | Ожидаемый результат |
|---|---|---|
| Целостность изоляции | Мегомметр / Мультиметр | Отсутствие пробоя на землю |
| Заземление | Замер сопротивления | Соответствие ПУЭ (до 4 Ом) |
| Напряжение сети | Мультиметр | 220В +/- 10% |
| Затяжка клемм | Ручной контроль | Жесткая фиксация жил |
| Срабатывание УЗО | Тест-кнопка | Мгновенное отключение |
Ответы на частые вопросы
Какое сечение кабеля нужно для котла 9 кВт?
Для однофазной сети 220В оптимально использовать медный кабель сечением 6 мм².
Можно ли подключать котел в обычную розетку?
Нет, бытовые розетки рассчитаны максимум на 16А (3.5 кВт). Для котла нужен прямой монтаж или силовая розетка на соответствующий ток.
Зачем нужно УЗО для электрокотла?
УЗО защищает человека от поражения током при утечке на корпус котла или при пробое ТЭНа.
В чем разница подключения 220 и 380 Вольт?
При 380В нагрузка делится на три фазы, что позволяет использовать кабель меньшего сечения и снижает нагрузку на сеть.
Как проверить заземление?
С помощью мультиметра можно проверить отсутствие напряжения между корпусом котла и заземляющим контуром.
Можно ли использовать алюминиевый кабель?
Категорически нет. Алюминий более хрупок, имеет худшую проводимость и быстро окисляется в местах соединений.
Нужен ли отдельный автомат на насос?
Если насос встроен в котел, он защищен общим автоматом. Если насос внешний и мощный, лучше поставить отдельный автомат на 10А.
