Монтаж электрики в срубе или каркасном доме требует строгого соблюдения норм пожарной безопасности из-за горючести основных конструкций. Ошибка в выборе комплектующих или нарушение технологии установки может привести к короткому замыканию и быстрому распространению огня. Правильный электрощиток в деревянном доме: как выбрать и установить правильно — это задача, требующая знаний ПУЭ и опыта. Обычно сборка и монтаж среднего щитка занимают от 8 до 16 рабочих часов, а стоимость материалов для базового набора начинается от 15 000 рублей.
Что нужно знать перед началом
Первым делом я всегда провожу оценку суммарной мощности всех электроприборов, чтобы определить номинал вводного автомата. Согласно ПУЭ, в деревянных строениях запрещено прокладывать кабели без специальной защиты (гофры или труб) непосредственно по дереву. Для работы потребуются базовые навыки электромонтажа: умение работать с мультиметром, понимание принципа работы УЗО и дифференциальных автоматов. Весь процесс от разметки до пусконаладки обычно занимает два дня при условии наличия всех материалов.
Необходимые материалы

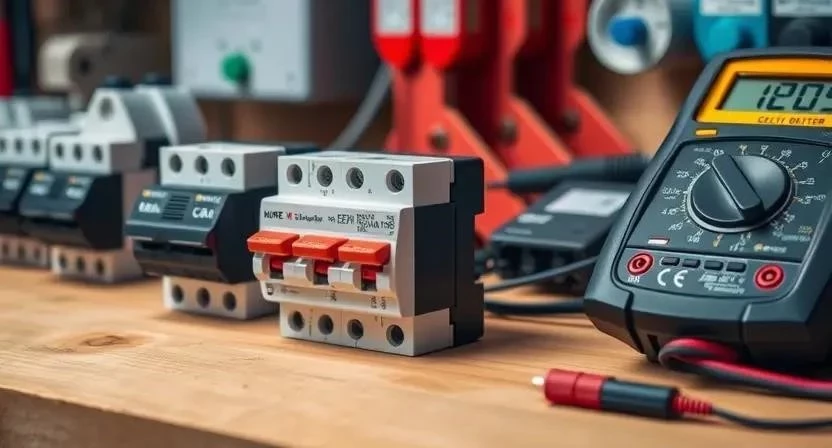

Для сборки безопасного узла распределения электроэнергии я подбираю компоненты с запасом по мощности 20-30%. Основной упор делаю на негорючесть и надежность контактов.
- Корпус щитка (пластиковый IP40 или металлический с заземлением) — 1 шт.
- Вводной автоматический выключатель — 1 шт.
- Реле напряжения (защита от скачков) — 1 шт.
- Устройства защитного отключения (УЗО) — 2-3 шт.
- Однополюсные автоматы для групп света и розеток — 6-12 шт.
- Шины нулевая (N) и заземляющая (PE) — по 1 шт.

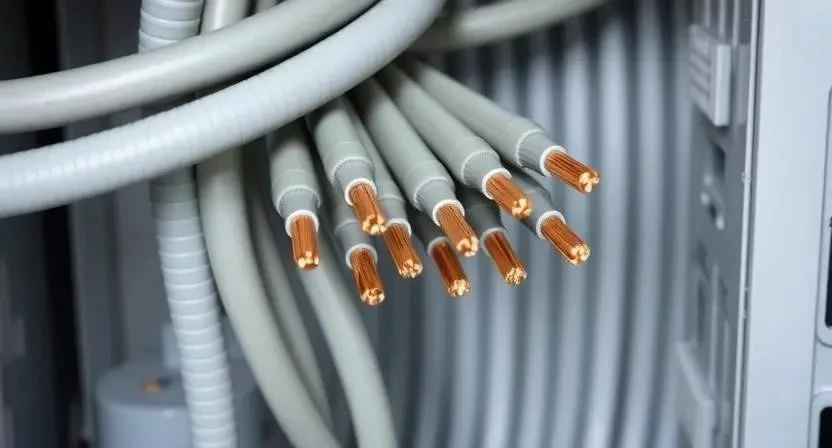

- Кабель ВВГнг-LS разного сечения (1.5, 2.5, 6 мм²) — по расчету.
- Противопожарная подложка (лист ПГП или базальтовый картон) — 1 шт.
- Набор DIN-рейки и накопителей проводов — 1 комплект.
| Материал | Расход на 1 щит | Средняя цена за ед. | |
|---|---|---|---|
| Корпус щитка на 24 модуля | 1 шт. | 2 500 | 2 500 |
| Автоматы 16А (Schneider/ABB) | 8 шт. | 450 | 3 600 |
| УЗО 40А/30мА | 2 шт. | 1 800 | 3 600 |
| Реле напряжения | 1 шт. | 3 200 | 3 200 |
| Лист ПГП (600х600 мм) | 1 шт. | 600 | 600 |
Необходимые инструменты
Качественный инструмент позволяет избежать повреждения изоляции и гарантирует плотную затяжку винтов, что критически важно для пожарной безопасности.
- Набор диэлектрических отверток (шлиц, крест, Pozidriv)
- Стриппер для быстрого снятия изоляции
- Цифровой мультиметр для проверки фазы и прозвонки
- Перфоратор или шуруповерт с набором сверл
- Строительный уровень (минимум 40 см)
- Пассатижи с изолированными ручками
- Пресс-клещи для обжима наконечников НШВИ
- Канцелярский нож с выдвижным лезвием
Подготовка помещения
Я всегда выбираю для установки щитка сухое помещение с легким доступом, например, прихожую или технический тамбур. Важно, чтобы вокруг щитка оставалось свободное пространство не менее 50 см для удобного обслуживания и замены автоматов. В зоне монтажа я убираю все горючие вещи и застилаю пол плотной пленкой, чтобы строительная пыль не попала внутрь будущих механизмов.
Подготовка поверхности

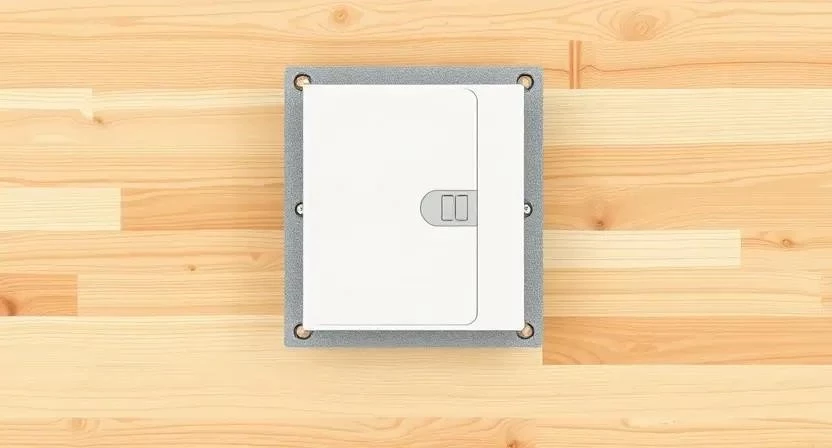

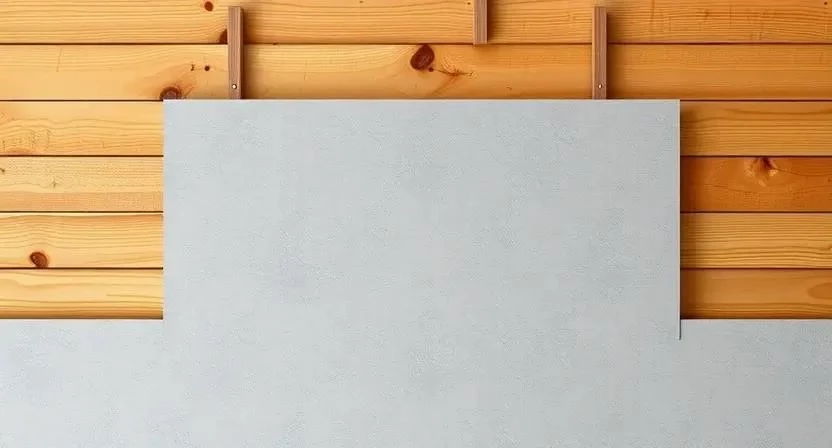

Крепить электрощит напрямую к деревянной стене категорически нельзя. Я использую лист противопожарного гипсокартона (ПГП) или специальный базальтовый картон. Сначала я вырезаю подложку, которая должна перекрывать габариты корпуса щитка на 5-10 см с каждой стороны. Затем фиксирую ее к стене с помощью металлических дюбелей и саморезов. После этого я проверяю плоскость поверхности уровнем — если есть перекос, подкладываю тонкие прокладки из негорючего материала, чтобы корпус щитка не выгибало при затягивании креплений.
Пример из опыта: Однажды я приехал на объект, где пластиковый щит был прикручен прямо к сосновой стене. При сильном нагреве одного из автоматов дерево вокруг начало подсыхать и темнеть. Я сразу демонтировал конструкцию и установил базальтовую подложку, так как риск возгорания был слишком велик.
Пошаговая инструкция по монтажу
Процесс установки требует последовательности и предельной внимательности к каждому соединению. Температура в помещении должна быть не ниже +5°C для правильной работы с кабелем.
- Разметка места установки (30 мин). Отмечаю оси корпуса и отверстия под крепления, используя уровень.
- Монтаж негорючего основания (40 мин). Прикручиваю лист ПГП к стене, обеспечивая плотное прилегание.
- Крепление корпуса щитка (30 мин). Закрепляю корпус к подложке саморезами, проверяя вертикаль.
- Прокладка вводного кабеля (1 час). Завожу кабель ВВГнг-LS в гофре через специальный ввод, оставляя запас 20-30 см.
- Установка вводного автомата и реле напряжения (40 мин). Монтирую их на DIN-рейку в самом начале цепи.
- Монтаж шин N и PE (30 мин). Устанавливаю нулевую и заземляющую шины, соединяя их с вводным кабелем.
- Распределение групп потребителей (2 часа). Раскладываю кабели по линиям (свет, розетки, кухня, бойлер) и подключаю к соответствующим автоматам.
- Подключение УЗО (40 мин). Включаю УЗО в цепи влажных зон и розеток для защиты людей от удара током.
- Маркировка линий (30 мин). Наклеиваю бирки на каждый кабель и автомат, чтобы не запутаться при ремонте.
- Проверка соединений и затяжки винтов (1 час). Прохожусь по всем клеммам, затягивая их с усилием, но без фанатизма, чтобы не сорвать резьбу.
- Тестирование системы под нагрузкой (1 час). Включаю питание, проверяю напряжение мультиметром и тестирую срабатывание УЗО кнопкой «Тест».
- Закрытие дверцы и финальная проверка (20 мин). Убеждаюсь, что провода не пережаты дверцей, и закрываю щит.
Меры безопасности: Все работы выполняются строго при отключенном вводном питании. Я обязательно использую диэлектрические перчатки и защитные очки при сверлении. При работе с химическими очистителями или герметиками обеспечиваю сквозное проветривание помещения.
Важные нюансы
Заземление в деревянном доме я реализую через создание контура из стальных уголков, забитых в землю. Это единственный способ обеспечить реальную защиту при пробое изоляции. Сечение провода подбираю строго по нагрузке: для освещения использую 1.5 мм², для розеток — 2.5 мм², для мощных приборов (плита, котел) — 4 или 6 мм². Вентиляция щитка обеспечивается зазорами между корпусом и стеной, что предотвращает перегрев автоматики при пиковых нагрузках.
| Нагрузка (прибор) | Рекомендуемый номинал автомата | Сечение кабеля (медный) | Тип защиты |
|---|---|---|---|
| Освещение (LED) | 6А — 10А | 1.5 мм² | Автомат |
| Стандартные розетки | 16А | 2.5 мм² | Автомат + УЗО |
| Стиральная машина | 16А | 2.5 мм² | Дифф. автомат |
| Электроплита/Духовка | 25А — 32А | 4.0 — 6.0 мм² | Автомат + УЗО |
| Кондиционер | 16А | 2.5 мм² | Автомат |
Частые ошибки
Многие новички пытаются сэкономить, что в электромонтаже обходится очень дорого. Я выделил основные промахи, которые часто встречаю на объектах:
- Использование горючего пластика или фанеры в качестве подложки под щит.
- Установка автоматов с завышенным номиналом (например, 25А на кабель 1.5 мм²), что ведет к оплавлению изоляции.
- Отказ от УЗО на линиях в ванной или на улице, что смертельно опасно при утечке тока.
- Плохой контакт в клеммах из-за отсутствия наконечников НШВИ на многожильном проводе.
- Отсутствие маркировки, из-за чего при аварии приходится отключать весь дом.
- Монтаж щитка в сыром подвале без использования влагозащищенного корпуса (IP54 и выше).
Пример из опыта: Однажды я потратил три часа, выискивая причину мигания света в одной комнате. Оказалось, что предыдущий мастер не затянул винт на нулевой шине. Контакт искрил, создавая микродугу. Я затянул клемму и посоветовал владельцу перепроверить все соединения в доме.
Расчет стоимости
Стоимость монтажа зависит от количества групп и сложности системы заземления. Своими руками можно сэкономить на оплате работы, но только если есть соответствующая квалификация.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплектующие (автоматы, УЗО, щит) | 15 000 | 15 000 | 0 |
| Расходники (гофра, дюбели, ПГП) | 2 000 | 2 000 | 0 |
| Работа по монтажу и сборке | 0 | 12 000 | 12 000 |
| Монтаж заземляющего контура | 0 | 5 000 | 5 000 |
| 17 000 | 34 000 | 17 000 |
Уход после завершения
Электрика в дереве требует регулярного контроля. Я рекомендую раз в полгода проверять затяжку всех винтовых соединений, так как дерево «дышит» (усаживается), что может вызвать микросмещения кабелей и ослабление контактов. Обязательно раз в месяц нажимайте кнопку «Тест» на всех УЗО — это подтверждает их работоспособность. Срок службы качественной автоматики составляет 10-15 лет, но при перегрузках механизмы могут износиться быстрее.
Альтернативные варианты
Выбор корпуса зависит от условий эксплуатации и бюджета. Пластиковые щиты легче монтировать и они не требуют заземления самого корпуса, но металлические более устойчичны к механическим повреждениям и лучше защищают от электромагнитных помех. Модульные щиты позволяют легко добавлять новые автоматы, в то время как компактные варианты подходят только для маленьких дач с минимальным набором приборов. Сейчас я часто предлагаю установку систем «умного дома» с Wi-Fi реле, что позволяет управлять нагрузкой удаленно.
| Материал прокладки | Огнестойкость | Срок службы | Цена |
|---|---|---|---|
| ПВХ гофра (стандарт) | Средняя | 10 лет | Низкая |
| ПВХ гофра (негорючая) | Высокая | 20 лет | Средняя |
| Металлорукав в изоляции | Очень высокая | 30 лет | Высокая |
| Полипропиленовая труба | Высокая | 25 лет | Средняя |
| Стальная труба | Абсолютная | 50 лет | Очень высокая |
FAQ
Какой бренд автоматики выбрать? Я рекомендую Schneider Electric или ABB для основных линий и IEK для второстепенных, если бюджет ограничен. Главное — не смешивать разные бренды в одной группе.
Можно ли перенести щиток после завершения ремонта? Технически можно, но это потребует перекладки всех магистральных кабелей. Я советую сразу закладывать запас по месту и модулям в корпусе.
Нужен ли стабилизатор напряжения? Если в сети часто скачет напряжение (ниже 200В или выше 240В), установка стабилизатора обязательна. Реле напряжения только отключит ток, а стабилизатор выровняет его.
Влияет ли влажность дерева на контакты? Да, высокая влажность способствует окислению меди. Именно поэтому я использую герметичные вводы и рекомендую устанавливать щиток в максимально сухом месте.
