Организация электропитания в щитке требует четкого плана и строгого соблюдения норм. Монтаж кросс-модулей для распределения питания обычно занимает от 4 до 8 часов в зависимости от количества линий. Стоимость работ квалифицированного мастера варьируется от 3 000 до 10 000 рублей. Правильный подход к установке исключает перегрев контактов и риск короткого замыкания. Это основа безопасности всего объекта.
Базовые требования к монтажу
Электромонтаж считается работой повышенной сложности. Для успешного выполнения задачи потребуются базовые знания ПУЭ и умение работать с обжимным инструментом. Я считаю, что без понимания принципов распределения фаз и заземления приступать к сборке щита опасно. Оптимальные условия для работы — хорошее освещение и температура в помещении не ниже +5 градусов. Время выполнения напрямую зависит от подготовки кабельных линий.
Подбор комплектующих
Потребуются качественные модули и совместимые с ними провода. Я рекомендую покупать оборудование одного бренда, чтобы избежать проблем с зажимами. Расход материалов рассчитывается исходя из количества потребителей и сечения вводного кабеля. Покупать комплектующие лучше в специализированных электротехнических магазинах.
- Кросс-модуль распределения (под расчетную нагрузку)
- Провод ПВ-3 (ПуГВ) сечением 2.5 или 4 мм²
- Наконечники НШВИ (под сечение провода)
- Маркировочные кольца или бирки
- DIN-рейка стандартная (если не встроена в щит)
- Изоляционные хомуты (стяжки)
- Термоусадочные трубки для изоляции
- Зажимные клеммы дополнительных линий
| Материал | Количество (на 10 линий) | Расход на точку | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Кросс-модуль | 1 шт. | 1 шт. | 1 200 руб. | 1 200 |
| Провод ПуГВ 2.5 | 15 м | 1.5 м | 60 руб/м | 900 |
| Наконечники НШВИ | 40 шт. | 4 шт. | 5 руб/шт. | 200 |
| Маркировка | 1 компл. | 1 шт. | 150 руб. | 150 |
| Стяжки нейлоновые | 1 упак. | 5 шт. | 200 руб. | 200 |
Инструментальный набор

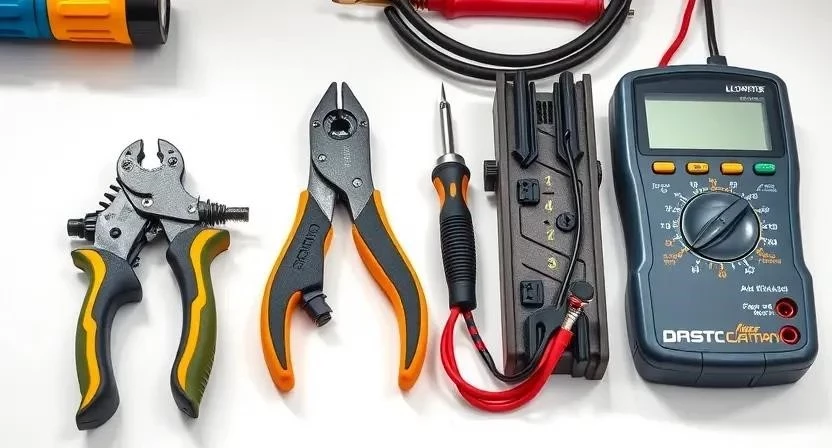

Качественный инструмент сокращает время работы и гарантирует надежность соединений. Я всегда использую профессиональный стриппер, так как он не повреждает жилы провода. Мультиметр необходим для проверки отсутствия напряжения перед началом монтажа. Для обжима наконечников подойдет специальный кримпер, который обеспечивает плотный контакт.
| Инструмент | Назначение | Статус | Средняя цена (руб) |
|---|---|---|---|
| Стриппер | Снятие изоляции без повреждения жил | Обязательно | 1 500 |
| Кримпер (пресс-клещи) | Обжим наконечников НШВИ | Обязательно | 2 500 |
| Набор отверток (PH/PZ) | Затяжка винтовых соединений | Обязательно | 1 200 |
| Мультиметр | Проверка вольтажа и прозвонка | Обязательно | 2 000 |
| Пассатижи | Формовка проводов и подрезка | Желательно | 800 |
| Фонарь налобный | Освещение глубины щитка | Желательно | 700 |
Организация рабочего места
Сначала необходимо полностью обесточить электрощит. Я использую индикаторную отвертку или мультиметр, чтобы убедиться в отсутствии фазы на всех клеммах. Вокруг щитка должно быть свободное пространство для удобного доступа к кабелям. Поверхности пола вокруг зоны работ стоит застелить плотным картоном, чтобы мелкие детали и обрезки изоляции не терялись в щелях.
Первичная подготовка щитка
Чистота внутри корпуса исключает попадание металлической стружки в механизмы. DIN-рейка должна быть жестко закреплена и очищена от пыли. Я размечаю места установки модулей с помощью карандаша, оставляя зазоры для укладки проводов. Все кабельные линии проверяются на целостность и правильность заведения в корпус щитка.
Технология установки по этапам
Приступаем к монтажу, строго следуя последовательности действий. Я заметил, что спешка на этапе зачистки приводит к обрыву тонких жилок провода, что снижает сечение и вызывает нагрев. Важно соблюдать точность в каждом движении.
- Подготовка кабелей (20 мин). Распределяю провода по группам, выравниваю их длину.

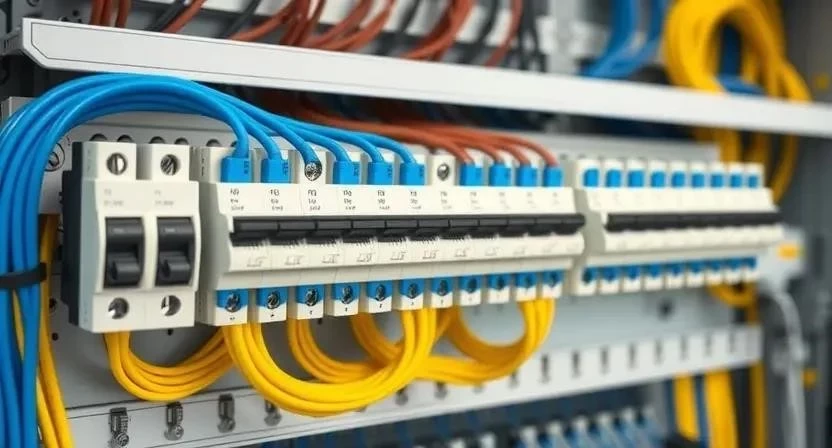

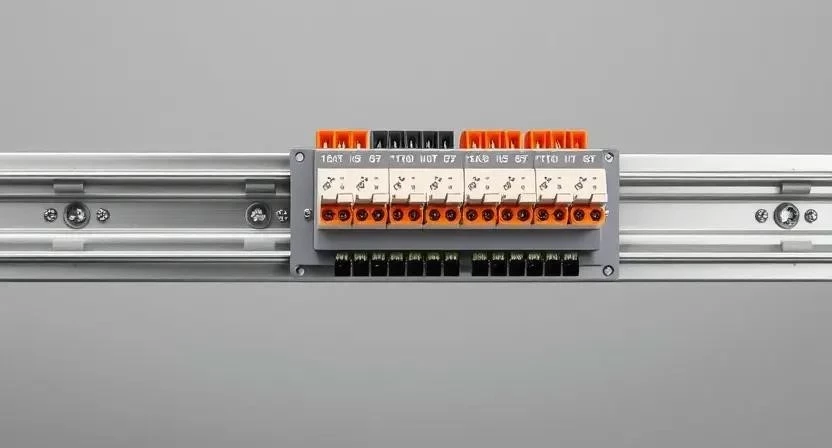

- Установка модуля (10 мин). Защелкиваю кросс-модуль на DIN-рейку до характерного щелчка.
- Зачистка изоляции (15 мин). Снимаю 8-10 мм внешней изоляции с помощью стриппера.
- Опрессовка наконечниками (30 мин). Надеваю НШВИ на жилы и обжимаю кримпером. Я один раз ошибся и не дожал наконечник — в итоге контакт начал искрить через месяц. Теперь проверяю каждый зажим на разрыв.
- Подключение фаз (40 мин). Вставляю провода в соответствующие клеммы модуля.
- Подключение шин (30 мин). Соединяю нулевые и заземляющие линии с общими шинами.
- Фиксация соединений (20 мин). Аккуратно укладываю провода в пучки и фиксирую стяжками.
- Проверка затяжки (20 мин). Прохожусь по всем винтам, дотягивая их с умеренным усилием.
- Маркировка (30 мин). Надеваю кольца с номерами линий согласно проекту. Заметил, что маркировка сразу после монтажа экономит часы времени при будущем ремонте.
- Тестирование (30 мин). Подаю напряжение и проверяю работу каждой линии под нагрузкой.
Я всегда использую качественные наконечники, потому что голый многожильный провод в зажиме рано или поздно ослабнет. Это золотое правило любого электрика.
Технические особенности и тонкости
Особое внимание уделяю совместимости оборудования. Модули разных брендов могут иметь разный шаг зажимов, что затрудняет использование общих шин. Влажность в помещении не должна превышать 80%, иначе возможна коррозия незащищенных контактов. Время на затяжку винтов должно быть достаточным, но без фанатизма, чтобы не сорвать резьбу. При работе с алюминием и медью обязательно использую переходные пасты или специальные клеммы.
Разбор типичных ошибок
Часто новички допускают промахи, которые приводят к авариям. Я рекомендую проверить следующие моменты перед подачей питания:
- Недотяг винтов. Приводит к плохому контакту, искрению и оплавлению изоляции.
- Неправильное сечение. Использование провода 1.5 мм² там, где по нагрузке требуется 2.5 мм².
- Отсутствие маркировки. В будущем невозможно определить, какой автомат за что отвечает.
- Нарушение ПУЭ. Объединение нулевых проводов разных групп в одну клемму.
- Зажим изоляции. Когда винт зажимает не жилу, а пластиковую оболочку провода.
Смета и финансовые расчеты
Стоимость сборки щита зависит от того, кто выполняет работу. Я подготовил таблицу, которая наглядно показывает разницу между самостоятельным монтажом и наймом специалиста.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница (руб) |
|---|---|---|---|
| Кросс-модули и расходники | 2 500 | 2 500 | 0 |
| Инструмент (амортизация/покупка) | 5 000 | 0 | -5 000 |
| Стоимость работы | 0 | 6 000 | 6 000 |
| Время (в часах) | 8 ч | 4 ч | -4 ч |
| 7 500 | 8 500 | 1 000 |
Экономия при самостоятельном монтаже невелика, если у вас нет своего инструмента. Однако опыт, полученный в процессе, бесценен.
Правила эксплуатации и уход
Регулярно, раз в год, необходимо проводить ревизию щитка. Я рекомендую «протягивать» все винтовые соединения, так как металл имеет свойство «плыть» под нагрузкой. Срок службы качественных кросс-модулей составляет до 20 лет. В эксплуатации щитка важно избегать перегрузки линий выше номинала автоматического выключателя.
Сравнение с аналогами
Существуют и другие способы распределения питания. Выбор зависит от бюджета и сложности проекта.
- Гребенчатые шины: Быстрый монтаж, но жесткая фиксация.
- Распределительные коробки: Дешево, но сложно в обслуживании.
- Традиционные шины: Надежно, но занимают много места.
- Кросс-модули: Высокая гибкость и удобство перекоммутации.
- Скрутки с пайкой: Устаревший метод, запрещен ПУЭ.
- Wago-клеммы: Быстро, но не для всех типов нагрузок.
- Зажимные блоки: Прочно, но громоздко.
| Метод | Скорость монтажа | Надежность | Стоимость | Удобство обновления |
|---|---|---|---|---|
| Кросс-модуль | Средняя | Высокая | Средняя | Отличное |
| Гребенка | Высокая | Высокая | Низкая | Сложное |
| Коробка | Низкая | Средняя | Очень низкая | Очень сложное |
| Шины | Средняя | Очень высокая | Высокая | Среднее |
| Wago | Очень высокая | Средняя | Средняя | Легкое |
Ответы на популярные вопросы
Ниже собрал ответы на вопросы, которые мне чаще всего задают при сборке щитов.
Можно ли использовать кросс-модули в деревянном доме?
Да, если они установлены в негорючем пластиковом или металлическом щите с соблюдением всех норм пожарной безопасности.
Как выбрать сечение провода для распределения?
Сечение должно соответствовать самому мощному потребителю в группе. Обычно это 2.5 мм² для розеток и 1.5 мм² для освещения.
Чем заменить наконечники НШВИ?
Ничем. Использование многожильного провода без наконечника в винтовом зажиме ведет к перелому жил и плохому контакту.
Нужно ли заземлять сам модуль?
Если корпус модуля металлический, он должен быть соединен с общей шиной заземления (PE).
Можно ли ставить модули разных брендов рядом?
Можно, если они имеют стандартный размер под DIN-рейку, но будьте готовы к разнице в затяжке винтов.
Как проверить качество обжима?
Потяните наконечник с усилием в 2-3 кг. Он не должен соскальзывать с провода.
Что делать, если провод слишком короткий?
Не пытайтесь натянуть его. Используйте качественную клемму для наращивания или перепрокладывайте линию.
Как часто нужно проверять контакты?
Оптимальный график — один раз в год, желательно осенью перед началом сезона повышенных нагрузок на сеть.
