Монтаж многожильного провода с помощью наконечников НШВИ

Монтаж многожильного провода в зажимные клеммы без специальной подготовки часто приводит к раздавливанию медных нитей и плохому контакту. Такая ошибка вызывает локальный перегрев, что в худшем случае ведет к оплавлению изоляции или пожару. Работа с одним наконечником занимает около 2 минут, а стоимость базового набора инструментов начинается от 1500 рублей. Правильное использование наконечников ншви гарантирует надежное соединение, которое не разболтается со временем и выдержит расчетную нагрузку.

Базовые знания перед началом работ

Я всегда первым делом проверяю тип провода, так как одножильный (монолитный) провод в наконечниках не нуждается. Многожильные кабели, такие как ПУГВ или ШВВП, состоят из множества тонких медных волокон. Если зажать их винтом напрямую, часть нитей просто раздавится или вылезет за пределы клеммы. Это резко снижает площадь контакта и увеличивает сопротивление.

Сложность процесса низкая, но она требует аккуратности и наличия специального инструмента. Общая работа по обжимке всех проводов в небольшом щитке занимает от 2 до 4 часов. Безопасность здесь на первом месте: любые манипуляции с электропроводкой провожу только при полностью отключенном питании. Я рекомендую использовать диэлектрические перчатки и проверять отсутствие напряжения индикаторной отверткой перед каждым касанием жилы.

Подбор подходящих материалов

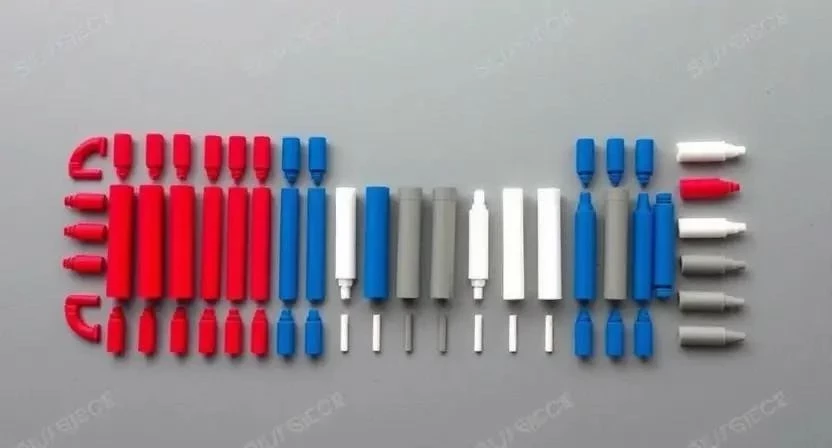

Для качественного монтажа электропроводки важно подобрать наконечники точно под сечение используемого кабеля. Медные гильзы с пластиковой изоляцией (НШВИ) предотвращают распушение жил и защищают их от окисления меди. Цвет пластиковой части обычно указывает на размер, что упрощает сортировку в коробке.

• НШВИ 0.5 мм² — для слаботочных систем и сигнализации.
• НШВИ 0.75 мм² — для некоторых видов освещения.
• НШВИ 1.0 мм² — вспомогательные линии.
• НШВИ 1.5 мм² — стандарт для осветительных сетей.
• НШВИ 2.5 мм² — основной стандарт для розеточных групп.
• НШВИ 4.0 мм² — силовые линии электроплит или кондиционеров.
• НШВИ 6.0 мм² — вводные линии в квартиру.
• НШВИ 10.0 мм² — магистральные соединения в распределительных щитах.

Расход наконечников на один стандартный бытовой щиток составляет примерно 30-50 штук, в зависимости от количества автоматических выключателей. Я всегда беру с запасом 10-15%, так как иногда случаются ошибки при зачистке или обжиме.

Инструментарий для работы

Качественный обжим ншви невозможен без правильного оборудования. Я заметил, что использование подручных средств вместо профессиональных инструментов приводит к тому, что наконечник просто соскальзывает с провода под нагрузкой.

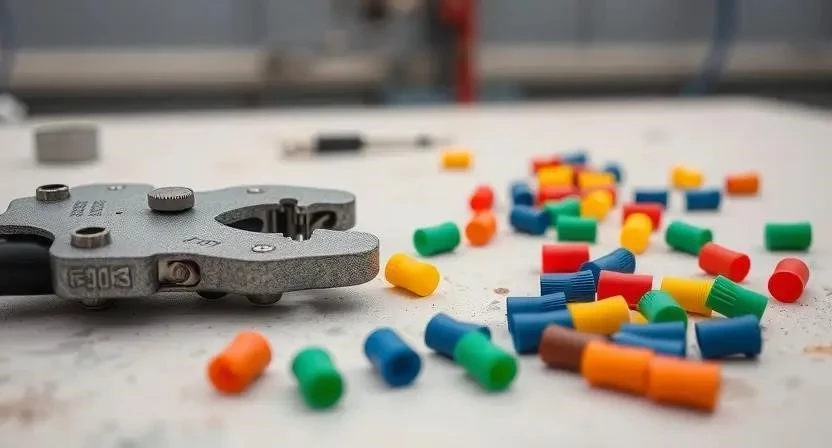

• Кримпер (пресс-клещи) — основной инструмент для сжатия гильзы.
• Стриппер — устройство для быстрой и чистой зачистки изоляции.
• Бокорезы — для обрезки лишних хвостов провода.
• Фонарик налобный — чтобы видеть всё внутри темного щитка.
• Маркер — для пометки жил перед монтажом.
• Диэлектрические перчатки — для личной безопасности.
• Индикаторная отвертка — проверка отсутствия тока.

Перед началом работы обязательно проверяю кримпер на исправность. Механизм должен ходить плавно, без заеданий, а губки должны смыкаться плотно и равномерно. Если инструмент разболтан, обжимка многожильного провода будет ненадежной.

Организация рабочего пространства

Я предпочитаю работать за чистым столом с хорошим освещением, чтобы мелкие детали не терялись. Освещение должно быть направленным, так как важно видеть, плотно ли вошла жила в наконечник. Подстилаю на поверхность плотный картон или резиновый коврик.

Это помогает собрать весь мелкий металлический мусор и обрезки изоляции в одном месте. Медные стружки и кусочки пластика очень коварны: если они попадут внутрь автоматического выключателя или на контакты, это может создать лишнее сопротивление или даже привести к короткому замыканию.

Подготовка жил провода

Правильная зачистка жилы — это половина успеха. Я использую стриппер, так как он позволяет снять изоляцию, не повреждая тонкие медные волокна. Если перерезать хотя бы несколько нитей, сечение провода уменьшится, и в этом месте возникнет точка перегрева.

Длина оголения меди должна строго соответствовать длине металлической части наконечника. Если зачистить слишком много, голый провод останется снаружи пластиковой втулки, что опасно. Если слишком мало — жила не дойдет до конца гильзы, и зажим будет слабым. После зачистки я всегда проверяю чистоту меди: если провод окислился (потемнел), его нужно аккуратно зачистить или обрезать до блеска, иначе адгезия и проводимость будут ниже.

Процесс обжима по этапам

Технология монтажа ншви требует строгого соблюдения последовательности действий. Я один раз ошибся, не до конца вставив провод, и в итоге наконечник вылетел прямо в клеммник — пришлось всё переделывать.

1. Подбор размера (1 мин). Выбираю наконечник, соответствующий сечению провода (например, 2.5 мм² для розеточной линии).
2. Зачистка (30 сек). Снимаю изоляцию стриппером на длину, равную глубине гильзы наконечника.
3. Вставка (30 сек). Вставляю жилу в наконечник до упора. Все волокна меди должны быть внутри, ни одна ниточка не должна торчать снаружи.
4. Позиционирование (20 сек). Помещаю наконечник в соответствующее гнездо кримпера. Важно, чтобы гильза находилась в центре сжимающих губок.
5. Обжим (20 сек). Плавно и с усилием сжимаю ручки кримпера до полного цикла. Инструмент должен зафиксировать наконечник в сжатом состоянии.
6. Проверка (10 сек). Слегка дергаю наконечник рукой. Он должен сидеть «мертво», не прокручиваться и не выходить из гильзы.
7. Монтаж (1 мин). Вставляю обжатый провод в зажимную клемму автоматического выключателя или шины.
8. Фиксация (1 мин). Затягиваю винт зажимного устройства с умеренным усилием.
9. Контроль (30 сек). Еще раз проверяю надежность посадки провода, слегка потянув за него.

Технические нюансы и тонкости

Усилие обжима напрямую влияет на проводимость. Слишком слабый прижим оставит воздушные зазоры между жилами, что приведет к искрению. Слишком сильный обжим может деформировать металл гильзы до разрыва, что также ухудшит контакт. Я рекомендую использовать качественные пресс-клещи с храповым механизмом, которые сами контролируют усилие сжатия.

Материалы наконечника и провода должны быть совместимы. В 99% случаев это электротехническая медь. При эксплуатации в помещениях с повышенной влажностью или перепадами температур важно использовать только сертифицированные изделия, чтобы избежать ускоренного окисления. Температурный режим для стандартных НШВИ обычно составляет от -40 до +105 градусов.

Типичные ошибки новичков

Многие пытаются сэкономить на инструменте, и это первая большая ошибка. Я видел множество щитков, где обжимку делали пассатижами. В итоге гильза сминается в лепешку, а не сжимается равномерно вокруг провода.

1. Использование плоскогубцев. Неравномерное сжатие ведет к плохому контакту и перегреву.
2. Несоответствие сечения. Попытка вставить провод 2.5 мм² в наконечник 1.5 мм² или наоборот.
3. Неправильная длина зачистки. Слишком длинный «хвост» меди или слишком глубокое погружение провода.
4. Перетяжка винта. Слишком сильное затягивание винта в клемме может раздавить даже обжатый наконечник, нарушая его структуру.
5. Игнорирование очистки. Обжим грязной или окисленной меди.

Расчет затрат на монтаж

Стоимость обжима зависит от объема работ и качества инструмента. Своими руками вы тратитесь только на расходники и один раз на покупку кримпера. При вызове мастера оплачивается каждая точка подключения.

Экономия при самостоятельном выполнении составляет около 2000-4000 рублей на одном щитке. Но главная выгода — в долгосрочной эксплуатации. Правильно обжатый провод не требует подтяжки каждые полгода и служит десятилетиями.

Обслуживание после завершения работ

Даже идеально обжатые контакты требуют внимания. Я рекомендую провести первую проверку затяжки всех винтов через месяц после запуска сети. Медь обладает свойством «текучести», и под давлением винта соединение может немного осесть.

Признаками окисления или плохого контакта является характерный треск в щитке, изменение цвета изоляции (потемнение) или запах жженого пластика. Срок службы качественного соединения с НШВИ практически неограничен, если не допускать перегрузки сети выше номинала автомата.

Альтернативные способы фиксации

Существуют и другие методы подготовки многожильного провода, но они проигрывают в удобстве. Лужение концов провода (покрытие припоем) — старый метод. Своим опытом скажу: это долго, требует паяльника и флюса, а при затягивании винтом припой просто выдавливается, превращая соединение в «кашу».

Обжимные гильзы ГМЛ используются для соединения двух и более проводов между собой, а не для подключения к клемме. Обычный зажим многожильного провода без наконечника — это лотерея. В одном месте винт может удержать жилы, а в другом — просто раздавить их, создав опасную точку перегрева.

Ответы на частые вопросы

Можно ли обжимать НШВИ обычными плоскогубцами?
Категорически нет. Плоскогубцы сжимают металл неравномерно, создавая заломы. Это приводит к плохому электрическому контакту и возможному выпаданию провода из наконечника.

Как подобрать размер наконечника по сечению?
Размер выбирается строго один в один. Для провода 2.5 мм² используйте НШВИ 2.5. Если взять размер больше, провод будет болтаться; если меньше — вы не сможете вставить все жилы.

В чем разница между НШВИ и НШВИ-К?
НШВИ имеет цилиндрическую форму, а НШВИ-К — коническую. Конические наконечники удобнее вставлять в плотные клеммники, но по надежности обжима они идентичны.

Обязательно ли использовать наконечники в бытовом щитке?
Если вы используете многожильный провод (ПУГВ), то да, это обязательно для обеспечения безопасности и долговечности сети.

Что будет, если не использовать наконечники на многожильном проводе?
Винт зажимного устройства раздавит часть медных нитей. Площадь контакта уменьшится, сопротивление вырастет, что приведет к нагреву клеммы и возможному оплавлению автомата.

Как часто нужно подтягивать контакты?
Первый раз через месяц после монтажа, далее — раз в год в рамках общего техосмотра электросети.

Можно ли использовать наконечники на одножильном проводе?
Нет, это бессмысленно. Одножильный провод (например, ВВГнг) сам по себе является жестким и отлично фиксируется зажимным винтом без дополнительных гильз.
